เมื่อคุณได้รับชุด VEX 123 แล้ว มีบางสิ่งที่คุณสามารถทำได้เพื่อตั้งค่าทุกอย่าง บทความนี้จะครอบคลุมพื้นฐานในการเตรียม 123 Robot และ Coder เพื่อใช้งาน

ชุดหุ่นยนต์ VEX 123 ประกอบไปด้วยหุ่นยนต์ 123 สีน้ำเงิน, เครื่องเข้ารหัส VEX พร้อมการ์ดเข้ารหัสพลาสติกสอดอยู่, ชุดการ์ดเข้ารหัสเพิ่มเติมสำหรับการกระทำและเงื่อนไขต่างๆ และ Art Ring

หุ่นยนต์ 123 ตัว

ชาร์จหุ่นยนต์ 123

หากต้องการเริ่มใช้หุ่นยนต์ 123 คุณจะต้องชาร์จก่อน

หุ่นยนต์ 123 กำลังชาร์จด้วยสาย USB C

เชื่อมต่อสาย USB-C เข้ากับพอร์ตชาร์จบนหุ่นยนต์ 123 เชื่อมต่อปลายอีกด้านหนึ่งของสายเคเบิลเข้ากับแหล่งจ่ายไฟ

ไปที่นี่ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับการชาร์จหุ่นยนต์ 123 และเรียนรู้ว่าไฟแสดงสถานะต่างๆ หมายถึงอะไร

เปิดหุ่นยนต์ 123

เปิดหุ่นยนต์ 123 โดยการดันล้อไปตามพื้นผิวเพื่อ "ปลุก" หุ่นยนต์ 123 ตามที่แสดงในแอนิเมชั่นนี้ ไฟแสดงสถานะจะเริ่มกะพริบ และคุณจะได้ยินเสียงการสตาร์ทเพื่อระบุว่าหุ่นยนต์ 123 เปิดอยู่และพร้อมสำหรับการเข้ารหัส

แตะเพื่อเขียนโค้ด

คุณสามารถเริ่มต้นการเขียนโค้ดหุ่นยนต์ 123 ได้โดยการกดปุ่มสัมผัสใดปุ่มหนึ่งจากห้าปุ่มบนหน้าจอ:

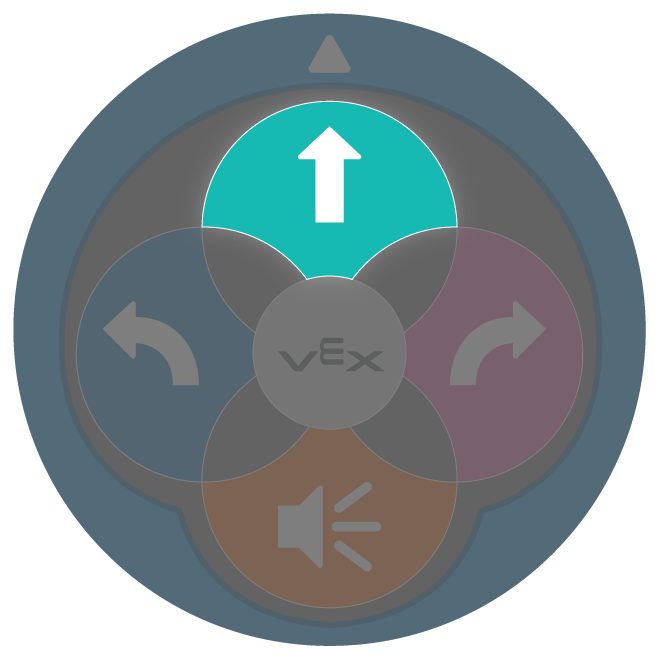

ปุ่มเคลื่อนไหวที่ด้านหน้าของหุ่นยนต์ 123 ได้ถูกเน้นไว้

ปุ่มเคลื่อนไหวจะขยับหุ่นยนต์ 123 ไปข้างหน้าหนึ่ง "ก้าว"

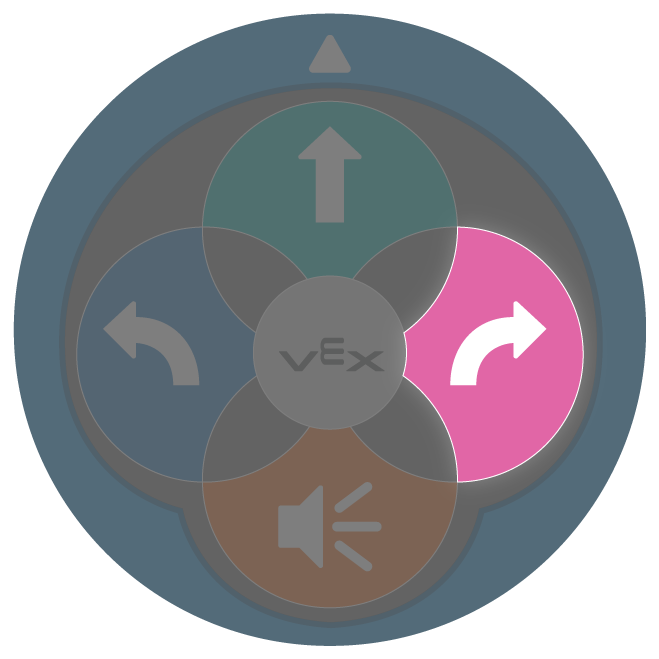

ปุ่มขวาบนด้านขวาของหุ่นยนต์ 123 จะถูกเน้น

ปุ่มขวาจะหมุนหุ่นยนต์ 123 ไปทางขวา 90 องศา

ปุ่มเสียงที่ด้านหลังของหุ่นยนต์ 123 ถูกเน้นไว้

ปุ่มเสียงจะทำให้หุ่นยนต์ 123 ส่งเสียงแตร

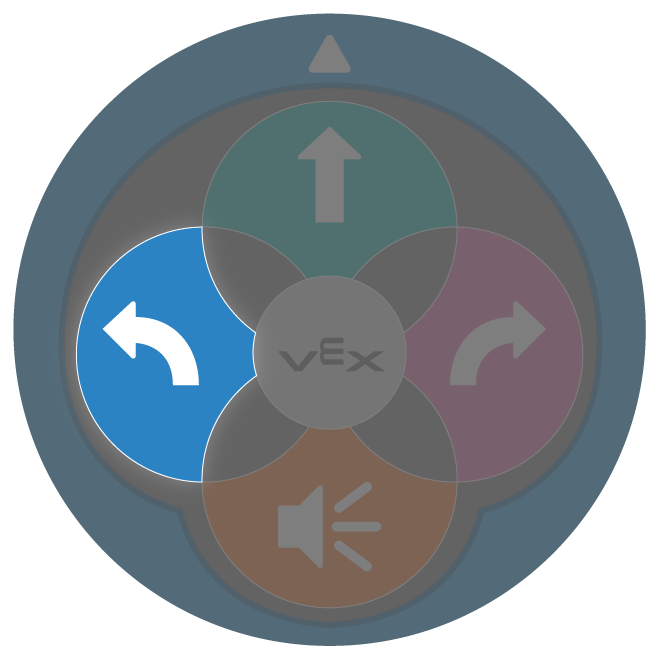

ปุ่มซ้ายทางด้านซ้ายของหุ่นยนต์ 123 จะถูกเน้น

ปุ่มซ้ายจะหมุนหุ่นยนต์ 123 ไปทางซ้าย 90 องศา

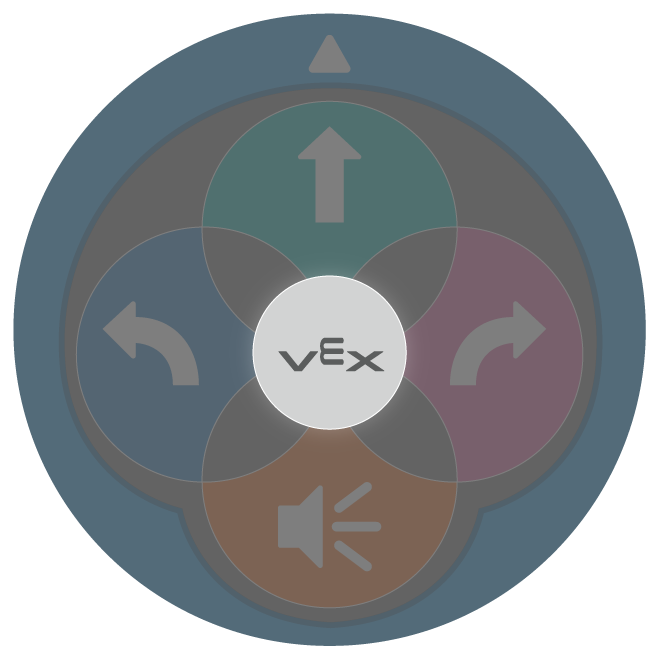

ปุ่มเริ่มต้นที่อยู่ตรงกลางของหุ่นยนต์ 123 ถูกเน้นไว้

ปุ่ม เริ่ม จะดำเนินการตามพฤติกรรมที่คุณได้เข้ารหัสไว้ ตามลำดับที่คุณกดปุ่มสัมผัส

ลบโครงการ

เขย่าหุ่นยนต์ 123 จนกว่าจะมีเสียงเพื่อลบโครงการตามที่แสดงในแอนิเมชั่นนี้

ปิดหุ่นยนต์

หากต้องการปิดหุ่นยนต์ 123 ให้กดปุ่ม Start ค้างไว้ 3 วินาทีจนกระทั่งไฟเปลี่ยนเป็นสีเหลืองและมีเสียงดังตามที่แสดงในแอนิเมชั่นนี้

123 โค้ดเดอร์

การ์ด Coder และ Coder ช่วยให้คุณเขียนโค้ดหุ่นยนต์ 123 โดยไม่ต้องใช้หน้าจอ

การติดตั้งแบตเตอรี่ในเครื่องเข้ารหัส

มุมมองด้านหลังของ VEX Coder โดยที่ฝาช่องใส่แบตเตอรี่ถูกคลายออก และใส่แบตเตอรี่ AAA จำนวน 2 ก้อนเข้าไป

ก่อนอื่นให้ใส่แบตเตอรี่ใน Coder ใช้ไขควงขนาดเล็กเปิดฝาปิดแบตเตอรี่ที่ด้านหลังของ Coder และใส่แบตเตอรี่ AAA จำนวน 2 ก้อน ไปที่นี่ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับการติดตั้งแบตเตอรี่และการใช้ Coder

การเปิดใช้งานเครื่องเข้ารหัส

หากต้องการเปิด Coder ให้กดปุ่มเริ่มตามที่แสดงในแอนิเมชัน

การจับคู่กับโค้ดเดอร์

หากต้องการจับคู่ 123 Robot กับ Coder ให้กดปุ่ม Start และ Stop บน Coder และปุ่มสัมผัสซ้ายและขวาบน 123 Robot เป็นเวลา 5 วินาที จนกว่า 123 Robot จะเล่นเสียงและไฟจะกะพริบเป็นสีขาวพร้อมกับไฟสีเขียวบน Coder ตามที่แสดงในแอนิเมชันนี้

การใช้โปรแกรม Coder

ใส่การ์ด Coder จากทางด้านขวามือโดยเลื่อนเข้าไปในช่อง Coder ใต้ฝาครอบป้องกันตามที่แสดงในแอนิเมชั่นนี้

ด้านบนของ Coder โดยมีปุ่ม Start ที่ถูกเน้นไว้

เมื่อใส่การ์ด Coder ที่ต้องการครบแล้ว ให้กดปุ่มเริ่มเพื่อเริ่มโครงการของคุณบน 123 Robot

หากช่องเสียบการ์ด Coder ใด ๆ ไม่ปรากฏเป็นสีเขียว โปรดดูบทความการแก้ไขปัญหาไลบรารี Coder VEX เพื่อดูข้อมูลเพิ่มเติม

การปิดเครื่องเข้ารหัส

หากต้องการปิด Coder ให้กดปุ่ม Stop ค้างไว้จนกระทั่งไฟแสดงสถานะที่ด้านบนของ Coder ดับลงตามที่แสดงในแอนิเมชั่นนี้

รหัส VEX 123

VEXcode 123 เป็นแพลตฟอร์มการเขียนโค้ดแบบบล็อกที่คุณและนักเรียนของคุณสามารถใช้ในการเขียนโปรแกรม 123 Robot ใช้งานออนไลน์ได้ที่ code123.vex.com หรือดาวน์โหลดจาก code.vex.com.

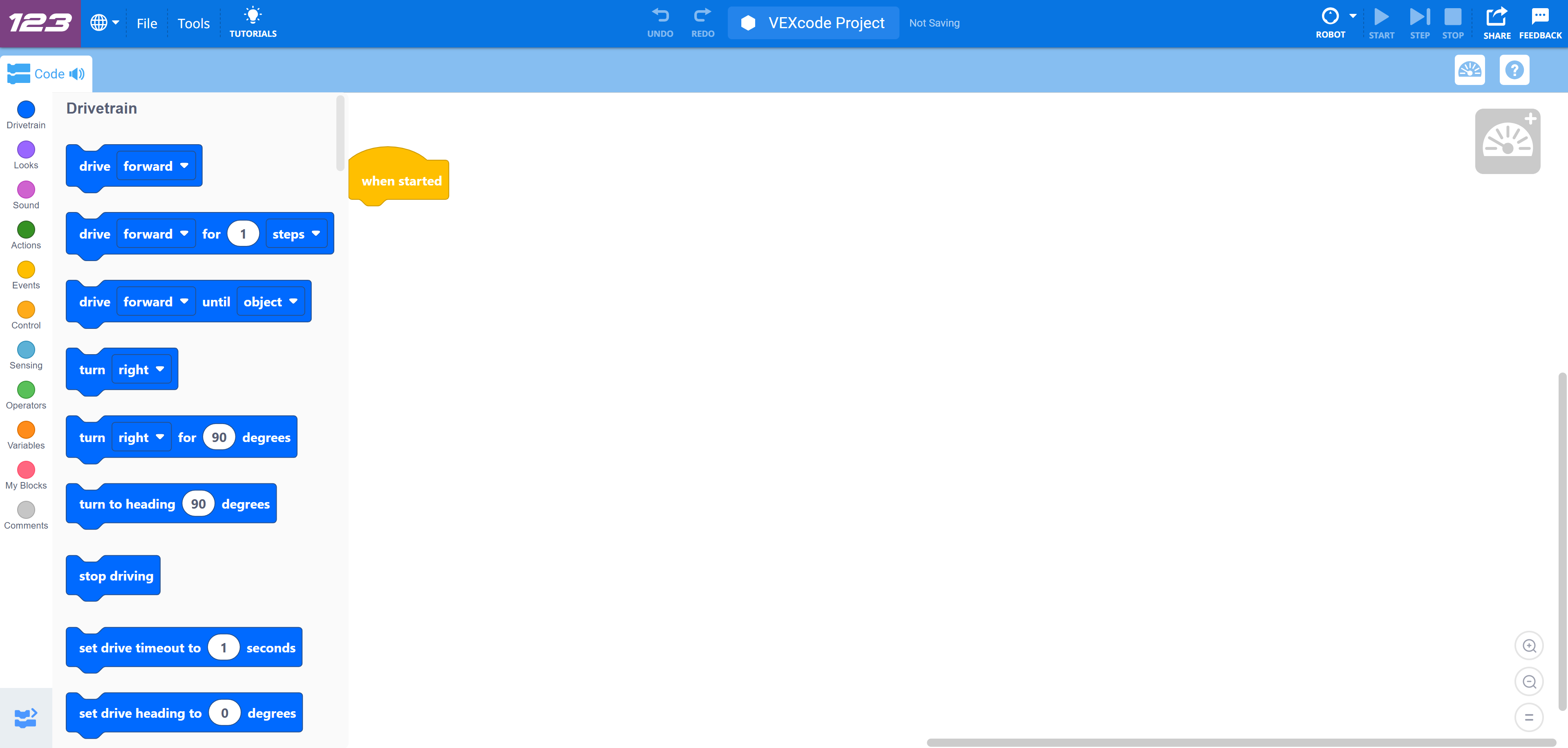

พื้นที่ทำงาน VEXcode 123 พร้อมบล็อกสีเหลืองเมื่อเริ่มต้นในพื้นที่การเข้ารหัส และรายการบล็อก Drivetrain สีน้ำเงินทางด้านซ้าย ซึ่งรวมถึงตัวเลือกสำหรับขับไปข้างหน้า เลี้ยวขวา และหยุดขับ เมนูบนสุดจะแสดงโครงการ VEXcode และการควบคุมสำหรับการรันและบันทึกโค้ด

สำหรับข้อมูลเกี่ยวกับวิธีติดตั้ง VEXcode 123 บนอุปกรณ์ของคุณ ไปที่นี่

123 แหวนศิลปะหุ่นยนต์

ตัวอย่างการออกแบบ Art Ring จำนวน 3 แบบจากหุ่นยนต์ 123 ตัว ได้แก่ หุ่นยนต์สัตว์ประหลาด หุ่นยนต์นกฟลามิงโก และหุ่นยนต์เรือใบ

Art Ring คืออุปกรณ์เสริมที่ออกแบบมาเพื่อให้คุณและนักเรียนของคุณสามารถเพิ่มองค์ประกอบสร้างสรรค์ให้กับหุ่นยนต์ 123 ได้

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับวิธีใช้ Art Ring ไปที่นี่

แหล่งข้อมูลเพิ่มเติม

หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับวิธีการใช้ VEX 123 ในห้องเรียนของคุณ ไปที่นี่

หากต้องการเรียนรู้วิธีใช้แอป VEX Classroom เพื่อจัดการ 123 Robots หลายตัวในคราวเดียว ไปที่นี่
