เชื่อมต่อ VEX IQ (รุ่นที่ 1) Brain แบบไร้สายกับแท็บเล็ต iPad / Android ใน VEXcode IQ – ห้องสมุด VEX

หากต้องการเชื่อมต่อ VEX IQ (รุ่นแรก) Brain เข้ากับ iPad หรือแท็บเล็ต Android โปรดตรวจสอบว่าคุณมี:

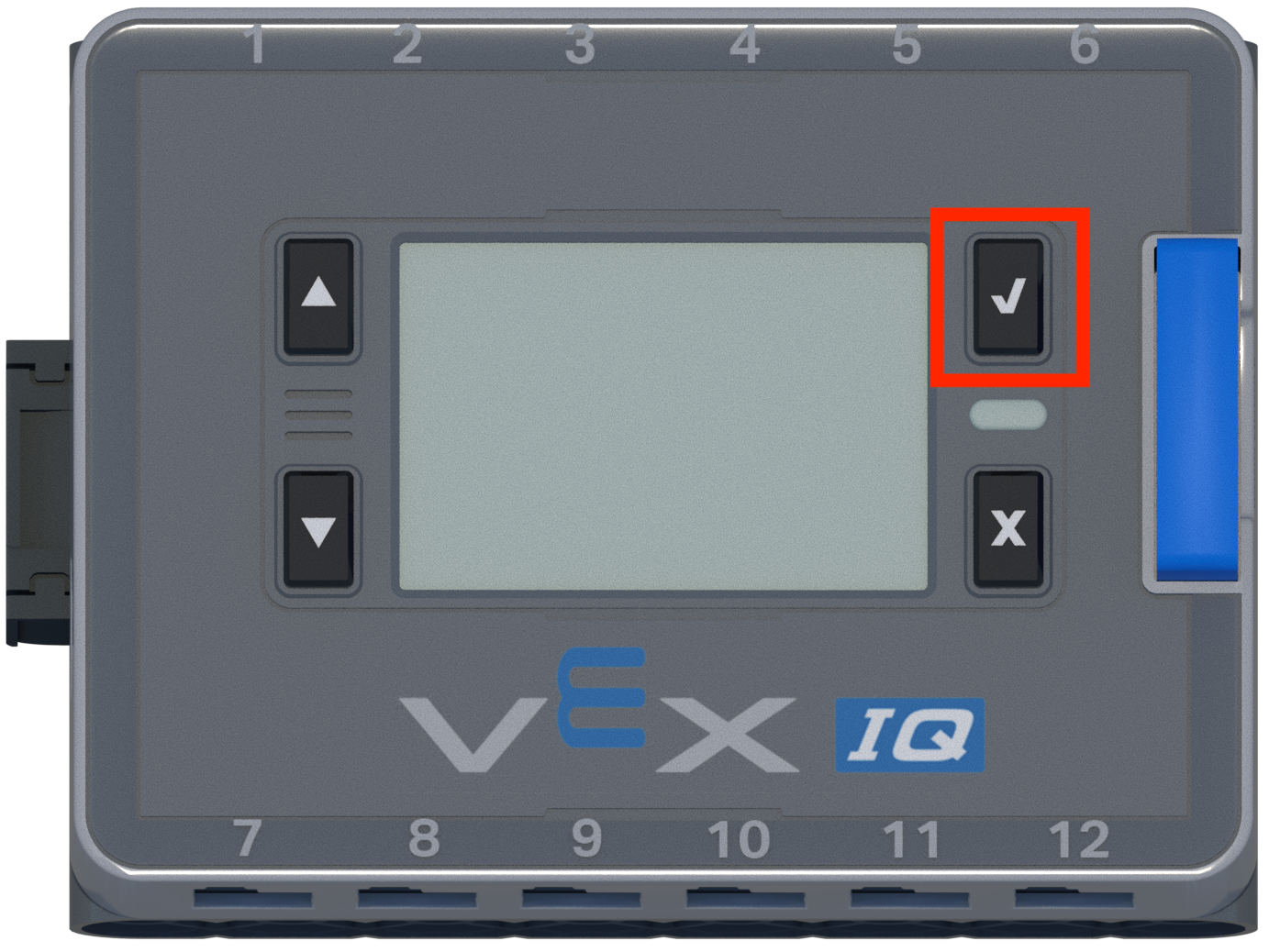

IQ Brain (รุ่นที่ 1) พร้อมปุ่ม Brain's Check ที่ถูกเน้นไว้

กดปุ่มตรวจสอบบนสมองเพื่อเปิดใช้งาน

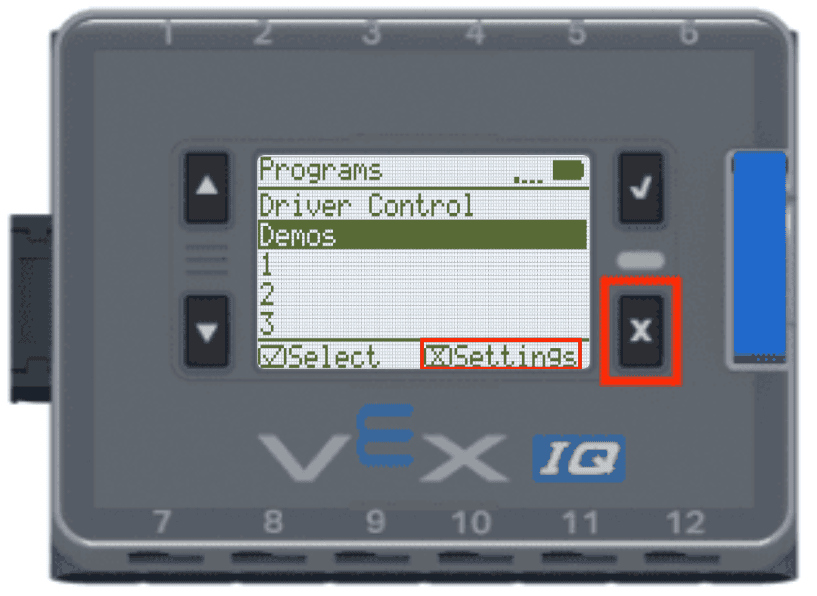

หน้าจอสมองจะแสดงในเมนูโปรแกรม ไอคอนที่ด้านล่างของหน้าจอบ่งบอกว่าสามารถกดปุ่ม X เพื่อสลับไปที่เมนูการตั้งค่า และไอคอนนี้จะถูกเน้นไว้

กดปุ่ม X บน Brain เพื่อไปที่เมนูการตั้งค่า

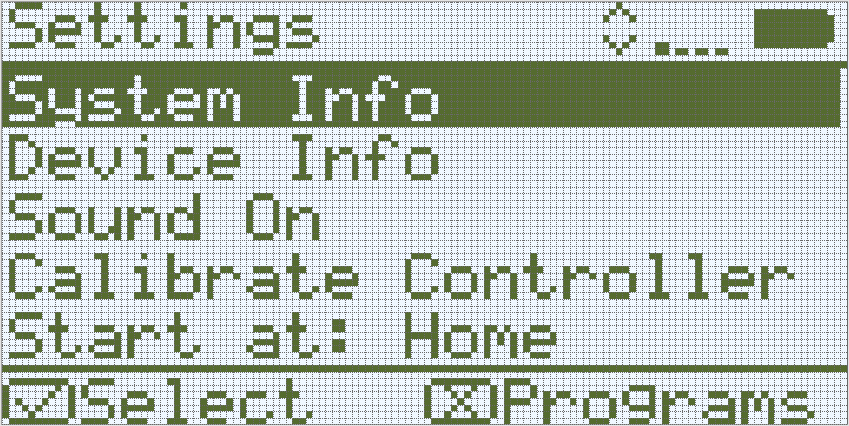

หน้าจอสมองจะปรากฏในเมนูการตั้งค่าโดยมีการเลือกตัวเลือกข้อมูลระบบ ข้อมูลระบบเป็นตัวเลือกแรกในรายการ

กดปุ่มตรวจสอบเพื่อเลือก ข้อมูลระบบ

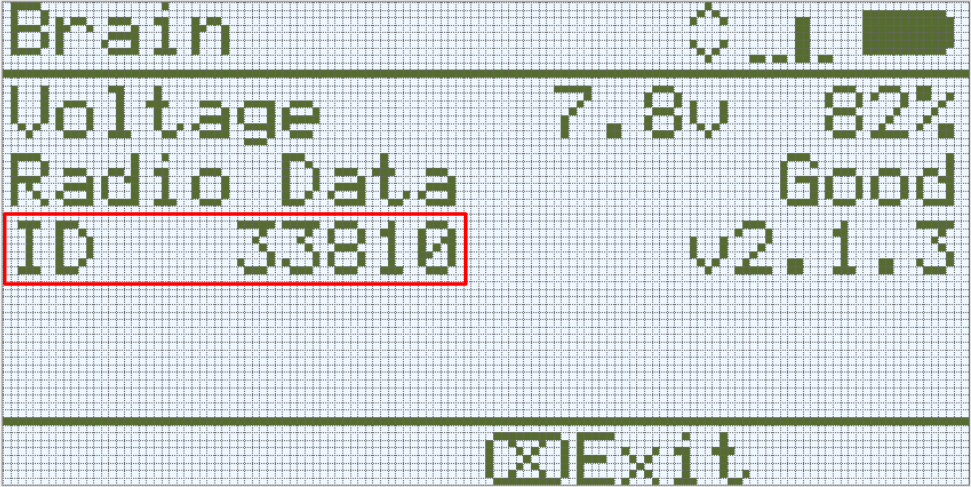

หน้าจอสมองจะแสดงอยู่ในเมนูข้อมูลระบบ เมนูนี้แสดงรายการค่าสามค่า: แรงดันไฟฟ้า ข้อมูลวิทยุ และ ID ค่า ID จะถูกเน้นและในตัวอย่างนี้จะแสดงเป็น 33810

จำหมายเลข Brain ID ที่คุณจะใช้ในการเชื่อมต่อ Brain เข้ากับ iPad / แท็บเล็ต Android

หมายเหตุ: ข้อมูลวิทยุจะเปิดไว้ตามค่าเริ่มต้นเสมอ และไม่จำเป็นต้องเปิดหรือปิดในการตั้งค่า

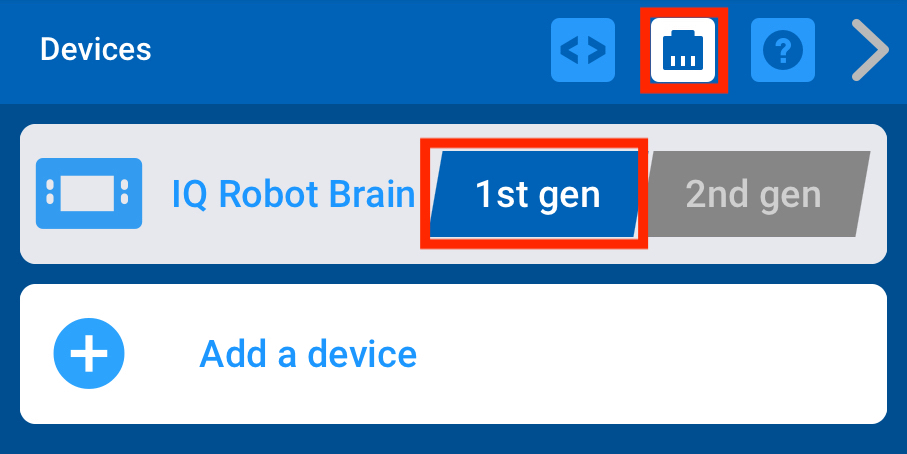

แสดงเมนูอุปกรณ์ VEXcode IQ พร้อมการตั้งค่าการสร้าง IQ Robot Brain การตั้งค่านี้ถูกตั้งค่าเป็นตัวเลือกรุ่นที่ 1 และจะถูกไฮไลต์ไว้

ใน VEXcode IQ ให้เปิดหน้าต่างอุปกรณ์เพื่อยืนยันว่าได้เลือก Brain รุ่นที่ 1 แล้ว

เลือก 1st gen หากยังไม่ได้เลือก

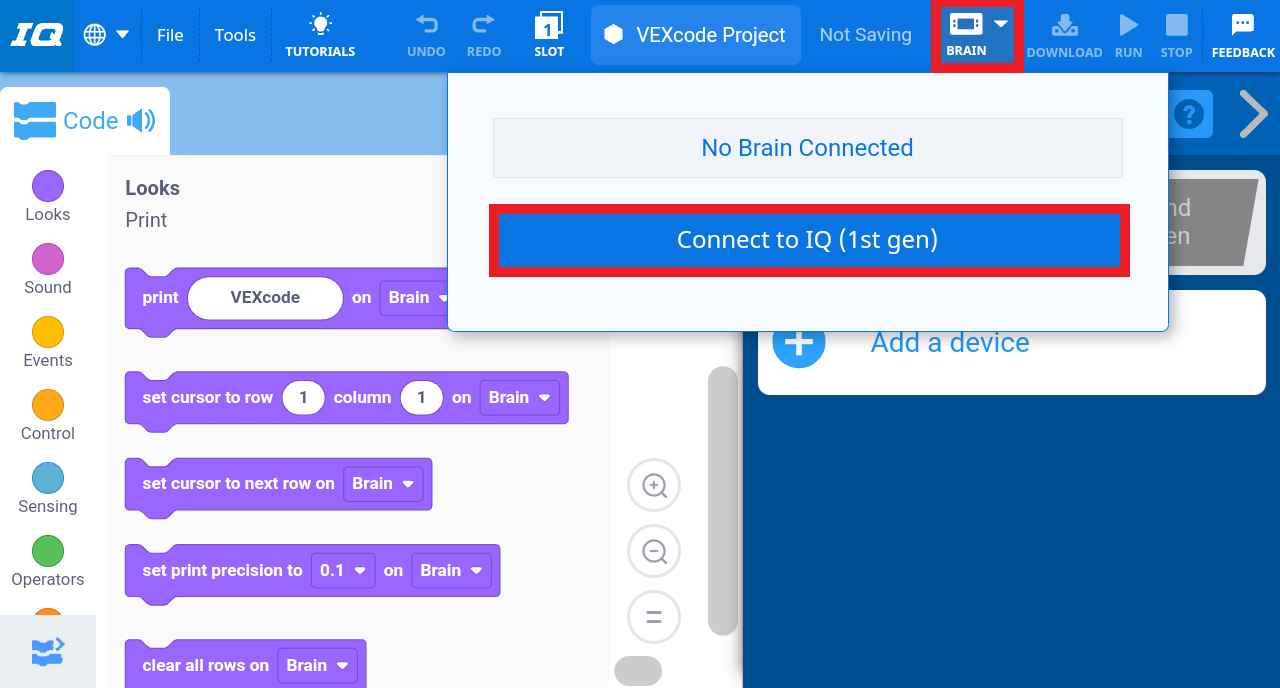

VEXcode IQ พร้อมเมนูแบบดรอปดาวน์ Brain เปิดอยู่และมีการเน้นปุ่ม Connect to IQ (รุ่นที่ 1)

เลือกเชื่อมต่อกับ IQ (รุ่นที่ 1) ในเมนู Brain

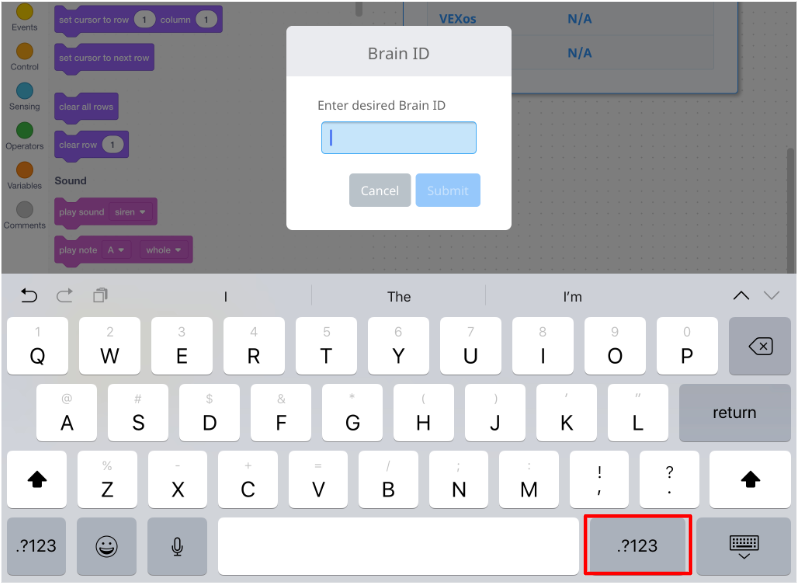

พร้อมท์ VEXcode IQ Brain ID ที่อ่านว่า "ป้อน Brain ID ที่ต้องการ" ด้านล่างนี้มีช่องสำหรับกรอก ID และปุ่มสองปุ่มที่เขียนว่า ยกเลิก และ ส่ง

ใช้แป้นตัวเลขเพื่อป้อนหมายเลข ID สมองของคุณ

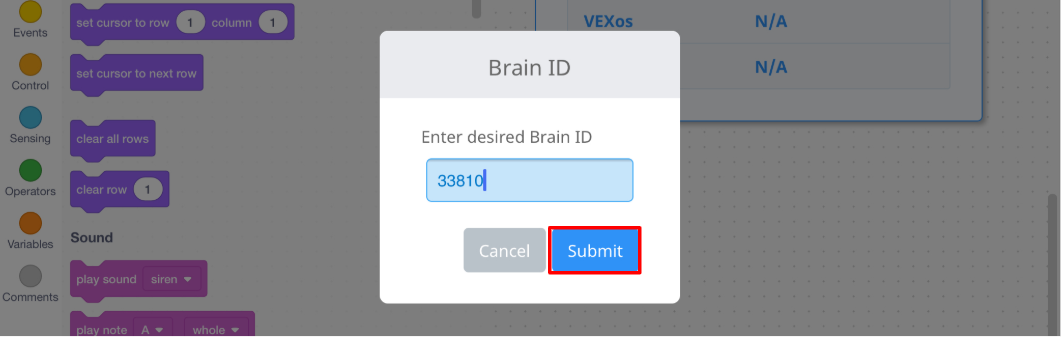

พร้อมท์ VEXcode IQ Brain ID พร้อมรหัส 33810 ที่ป้อนลงในฟิลด์ ด้านล่างนี้ปุ่มส่งจะถูกเน้นไว้

เลือก ส่ง.

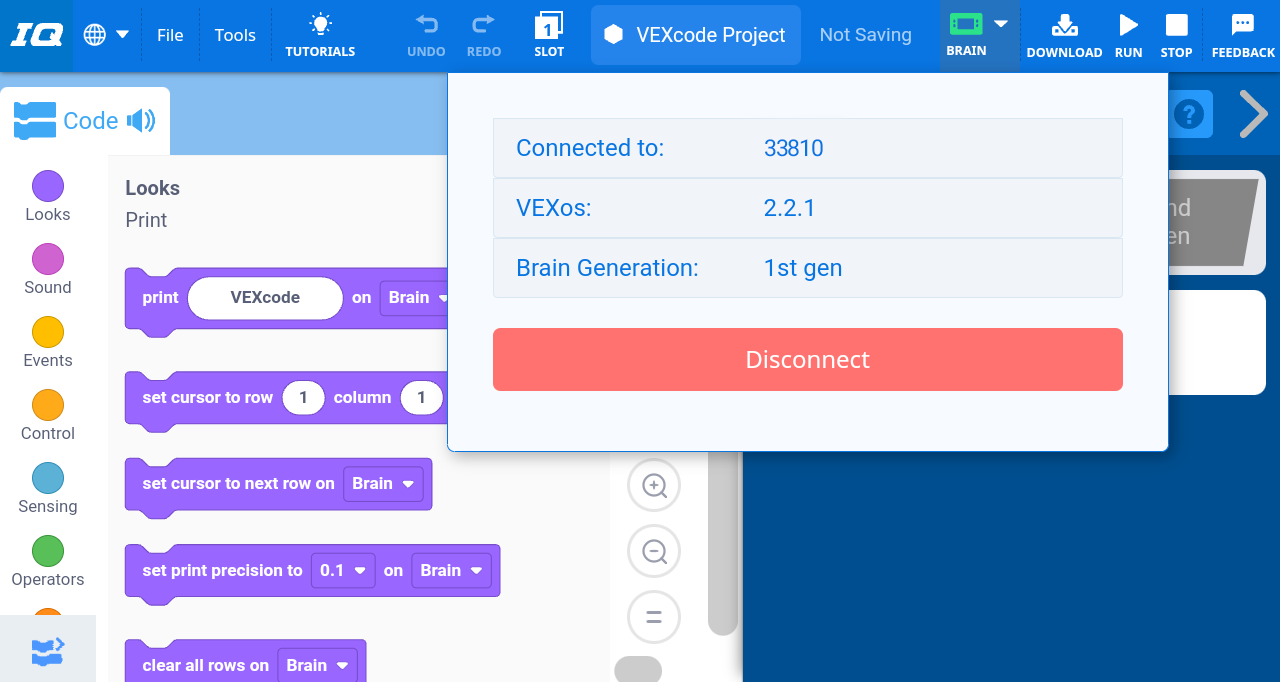

แถบเครื่องมือ VEXcode IQ ที่มีไอคอนสมองสีเขียวซึ่งระบุว่าเชื่อมต่อสมองสำเร็จแล้ว

ดูว่าสมองเชื่อมต่อแล้วหรือไม่เมื่อไอคอนสมองเปลี่ยนเป็นสีเขียว

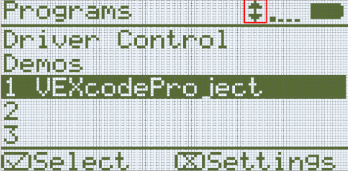

หน้าจอสมองพร้อมไอคอนลูกศรไฮไลต์ที่ด้านบนของหน้าจอซึ่งระบุถึงการเชื่อมต่อวิทยุอัจฉริยะ

ลูกศรที่ด้านบนของหน้าจอ Brain จะปรากฏเป็นเส้นทึบ ซึ่งบ่งชี้ว่าการเชื่อมต่อ Smart Radio ประสบความสำเร็จ
