När du flyger VEX AIR-drönaren i VEX AIR-flygsimulatorn kan många av flyginställningarna justeras direkt på VEX AIR-drönarkontrollen. Detta ger dig övning i hur du justerar inställningar i den virtuella miljön på samma sätt som du skulle göra när du flyger drönaren i luften.
För att lära dig mer om hur du använder VEX AIR Flight Simulator, läs den här artikeln.
Flyginställningar på handkontrollen
Medan du flyger kan du justera drönarens Z-höjdgräns, styrlägeoch rörelseläge från kontrollenheten.

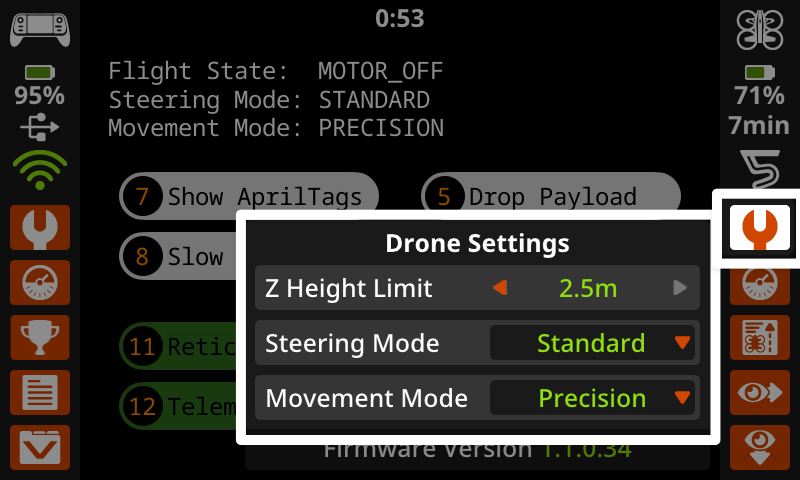

Välj ikonen Drönarinställningar på höger sida av kontrollskärmen för att öppna menyn. Alla ändringar som görs kommer att tillämpas omedelbart medan du flyger i simulatorn.
- Z Höjdgräns – Välj pilarna för att höja eller sänka den maximala höjden som drönaren kan flyga. Den maximala Z-höjden är 2,5 m (8 fot).
- Styrläge – Använd rullgardinsmenyn för att välja standard- eller huvudlös styrning.
- Rörelseläge – Använd rullgardinsmenyn för att välja Precisions-, Balanserat- eller Prestandaläge.
Välj knappen igen för att stänga menyn och återgå till föregående skärm.
Styra drönaren medan du flyger
Ytterligare kontroller kan nås på kontrollskärmen medan du flyger drönaren i flygsimulatorn. Många av dessa kontroller inkluderar flera sätt att ändra eller komma åt inställningarna. Vart och ett av alternativen nedan förklarar var dessa kontroller finns: via standardflugnätet eller via ett annat menyalternativ.
Styrmoduler
Från standardflugnätet

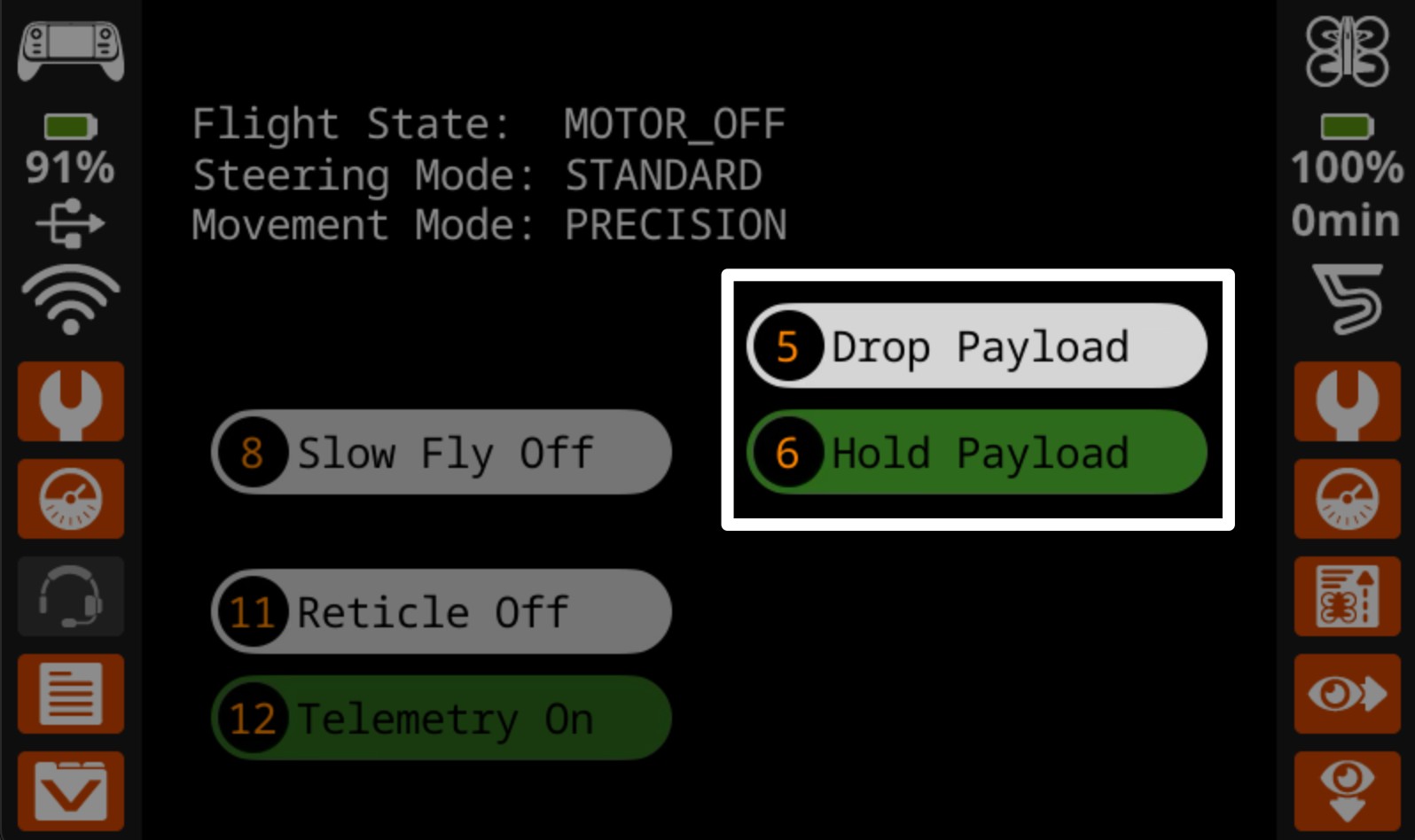

Under flygning kan pekknapparna på standardflugskärmen användas för att manipulera modulen som för närvarande är ansluten till drönaren. (Modulen är vald i simulatorns checklista före flygning.) Siffrorna på skärmknapparna motsvarar de numrerade knapparna på den fysiska handkontrollen, som också kan användas i simulatorn.
- Motoriserad krokmodul - Välj Håll nyttolast (eller knapp 6) eller Släpp nyttolast (eller knapp 5) för att flytta kroken nedåt eller uppåt.
- Magnetmodul - Välj Släpp nyttolast (eller knapp 6) för att släppa fasthållen last.
Från Drönarstatusen

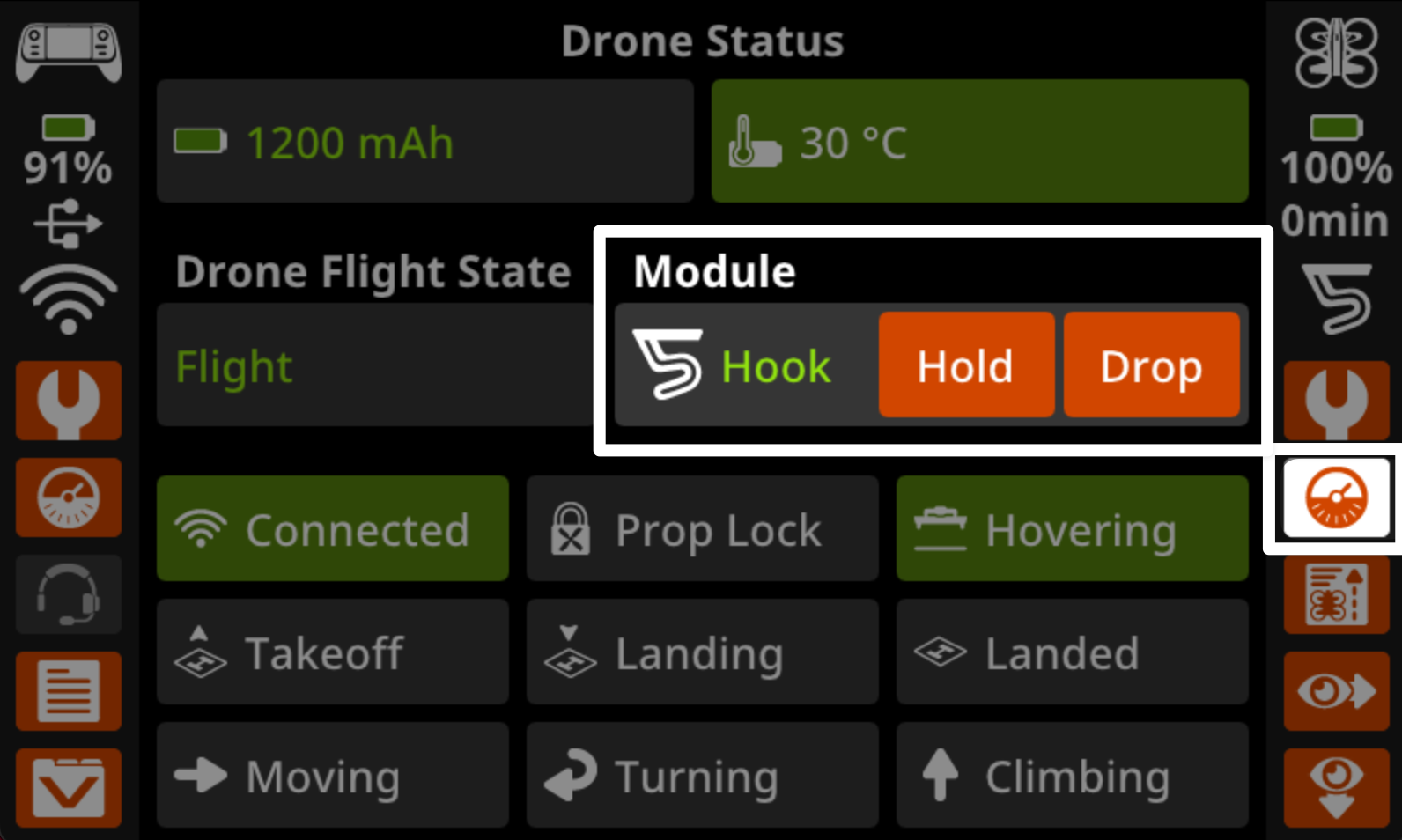

Om du väljer ikonen Drönarstatus på höger sida av kontrollskärmen öppnas en meny som visar statusuppdateringar i realtid för drönaren i simulatorn. Du kan manipulera modulen på drönaren med hjälp av knapparna Håll eller Släpp i modulinställningarna, som visas här.
- Motoriserad krokmodul - Knapparna Håll och Släpp flyttar kroken nedåt och uppåt.
- Magnetmodul - Drop knappen släpper fasthållen last.
Välj ikonen Drönarstatus igen för att stänga menyn och återgå till föregående skärm.
Styra skärmen
Hårkors
Från standardflugnätet

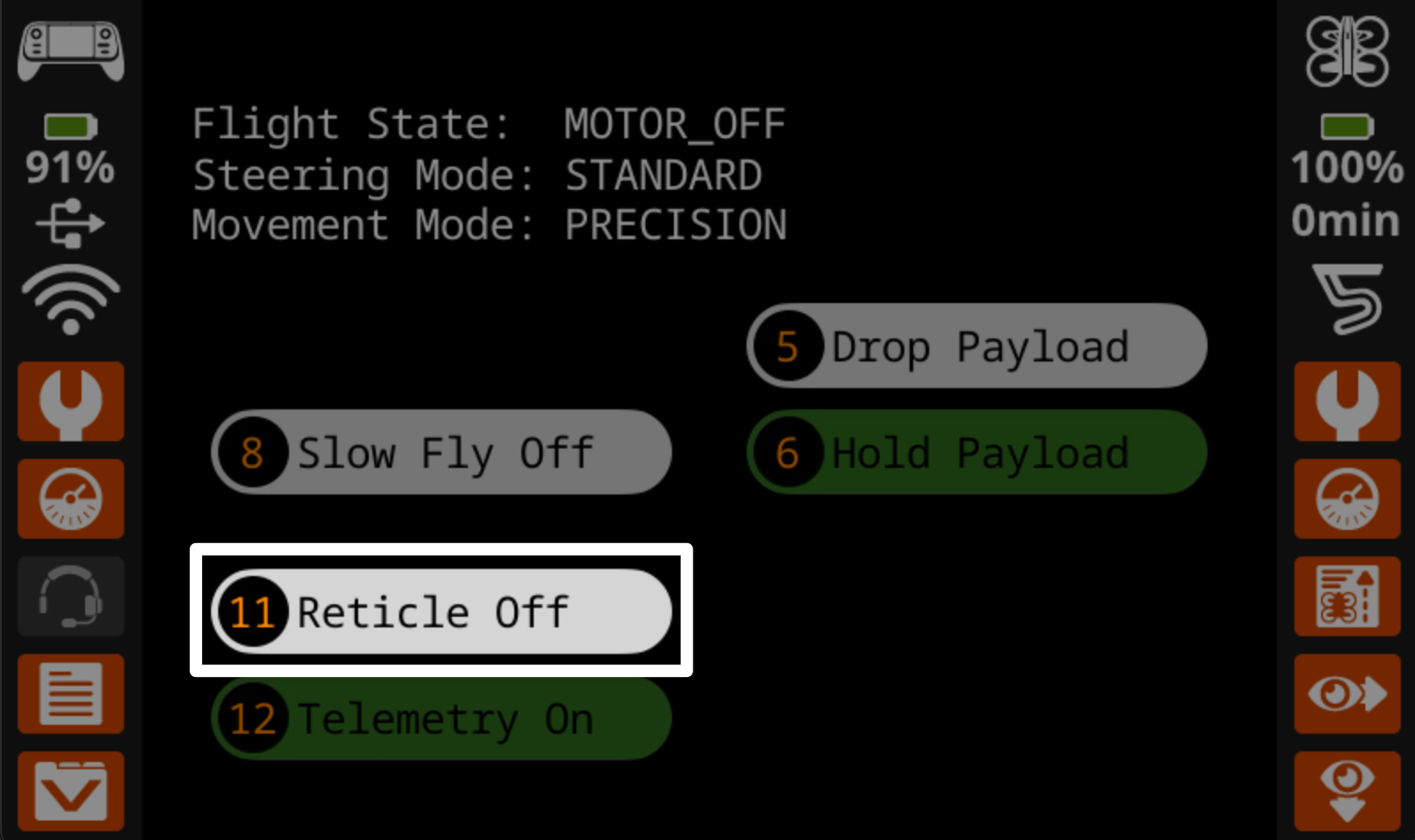

Om du väljer knappen Riktmedel på standardflugnätet (eller trycker på knapp 11 på kontrollenheten) växlar du mellan på och av riktmedlet i vyn Nedåtriktad kamera.

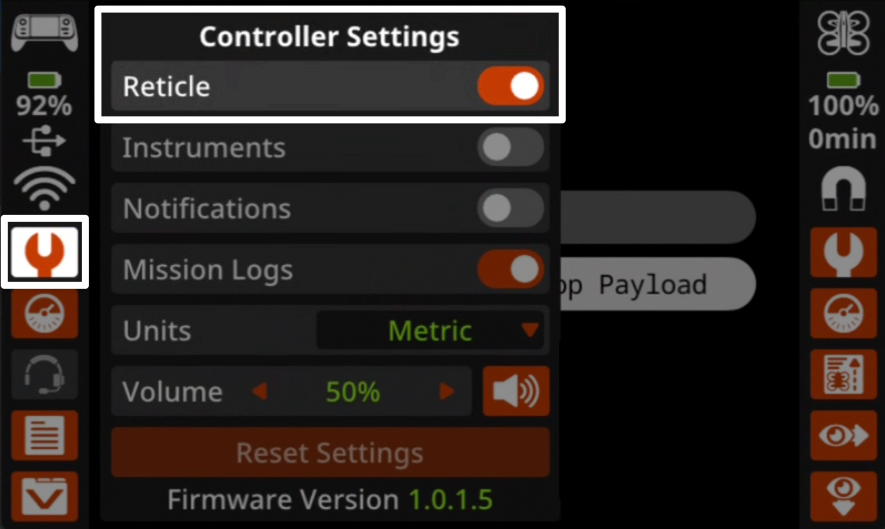

Från kontrollinställningar
Riktmedlet kan också slås på eller av i menyn för kontrollinställningar. Välj ikonen Kontrollinställningar på vänster sida av kontrollskärmen för att öppna menyn och aktivera/deaktivera inställningen Riktmedel i menyn.
Välj ikonen Kontrollinställningar igen för att stänga menyn och återgå till föregående skärm.
Telemetri/Instrumentdisplay
Från standardflugnätet

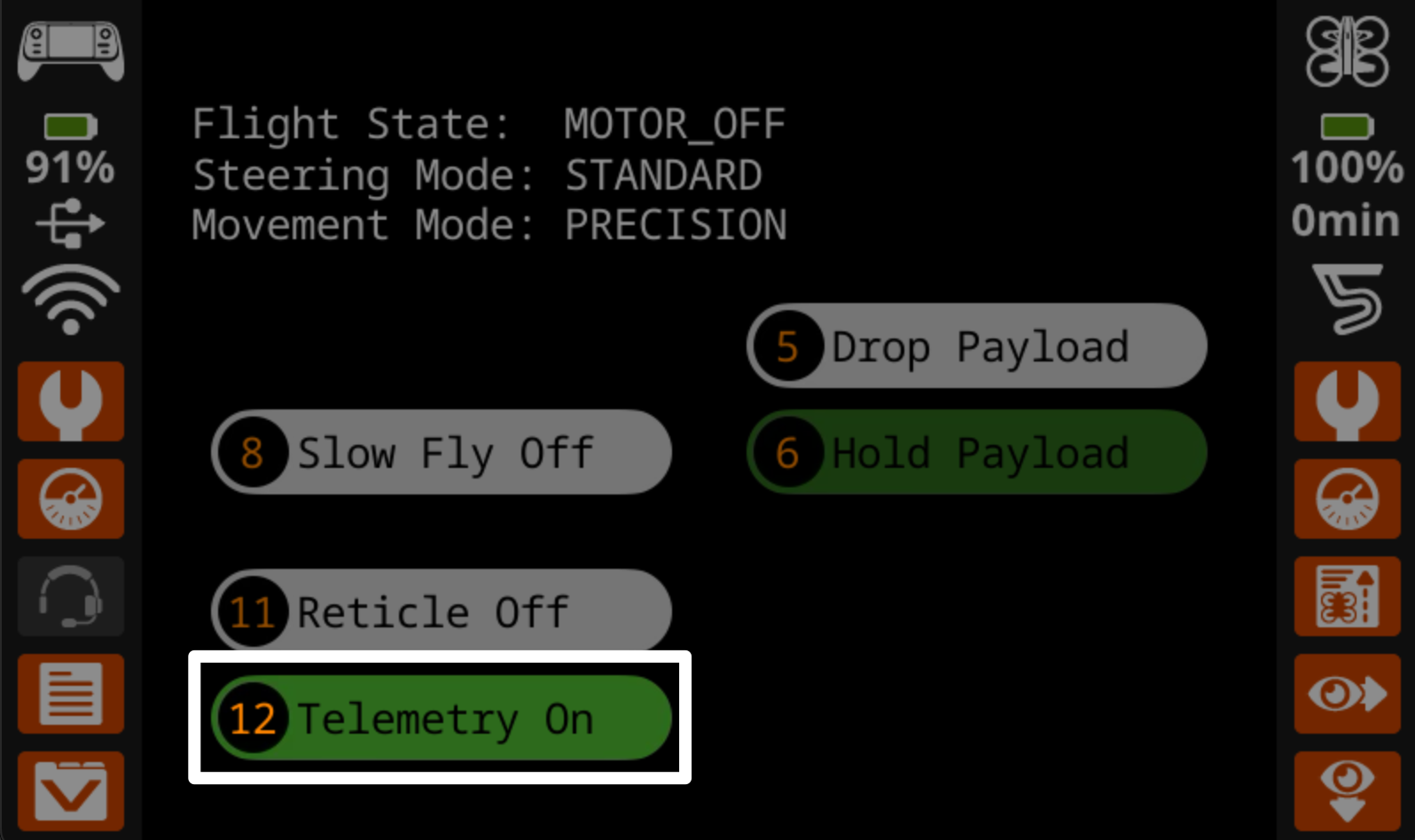

Om du väljer knappen Telemetri på standardflugskärmen (eller trycker på knapp 12 på kontrollenheten) växlar du mellan att aktivera och inaktivera instrumentdata längst ner i kameravyerna. Instrumentdata visar realtidsvärden för kurs, Z-höjd, gaspådragsprocent med mera.
Obs: Instrumentdata visas endast i front- och nedåtriktade kameravyer.
Från kontrollinställningarna

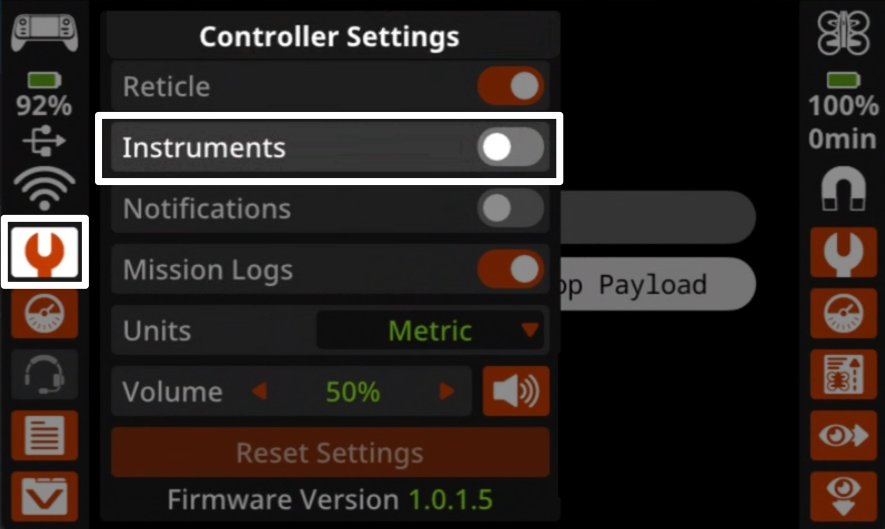

Instrumenten kan också slås på eller av i menyn Kontrollinställningar. Välj ikonen Kontrollinställningar till vänster på kontrollskärmen för att öppna menyn och aktivera/deaktivera inställningen Instrument i menyn.
Obs: Instrumentdata visas endast i front- och nedåtriktade kameravyer.
Välj ikonen Kontrollinställningar igen för att stänga menyn och återgå till föregående skärm.
Ytterligare kontroller och displayer
Långsam flygning

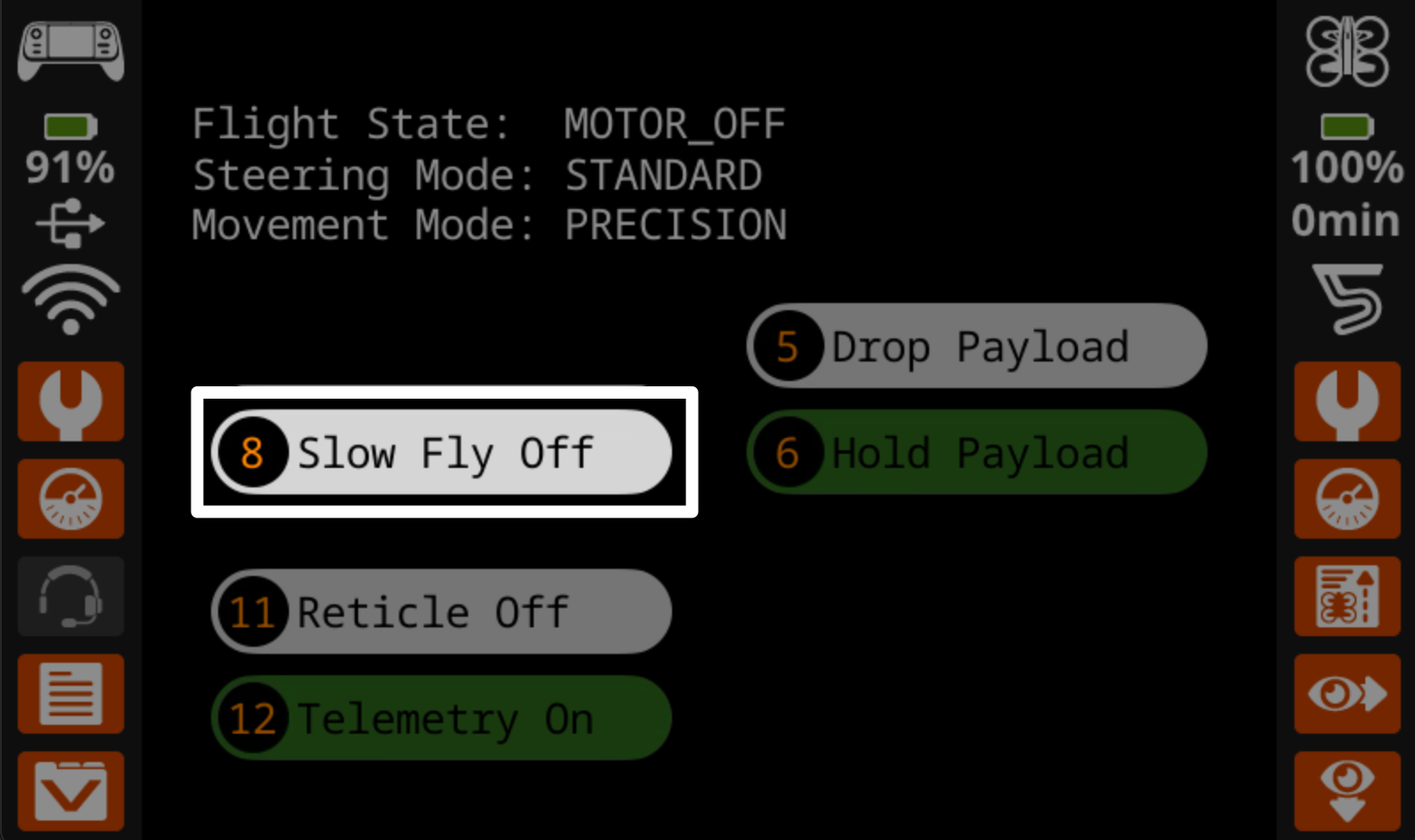

Om du väljer knappen Långsam flygning på standardskärmen för flyg (eller trycker på knapp 8 på handkontrollen) aktiveras eller inaktiveras funktionen Långsam flygning. Slow Fly gör att drönaren flyger tre gånger långsammare och är användbar för kontrollerad övning. Detta kan ändras när som helst under flygningen.
Drönarens instrumentpanel

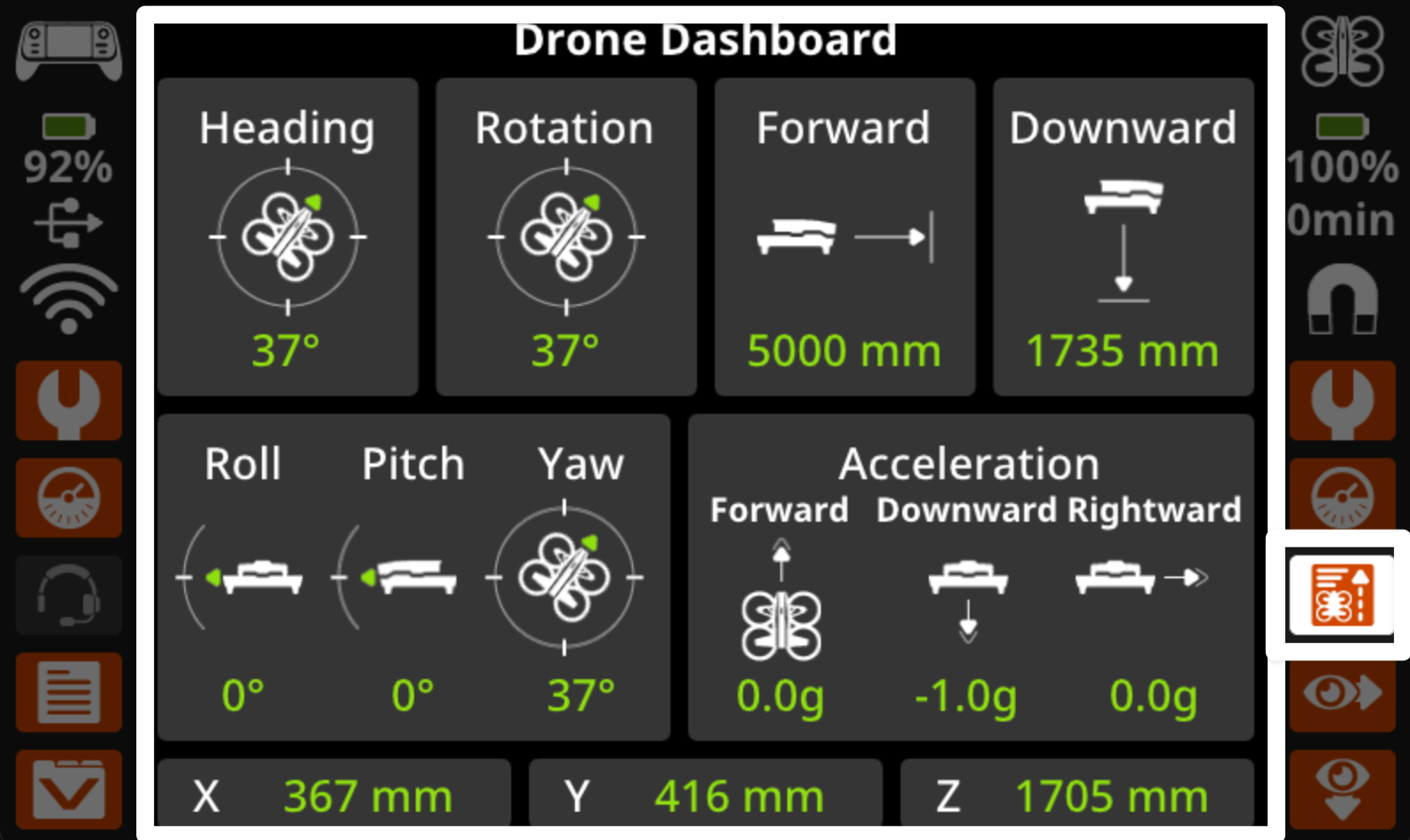

Om du väljer ikonen Drönarinstrumentpanel på höger sida av kontrollskärmen visas realtidsdata om drönarens position och rörelse under simulatorflygningar.
Välj ikonen Drönarinstrumentpanel igen för att stänga instrumentpanelen och återgå till föregående skärm.
Kalibrering av styrenhet

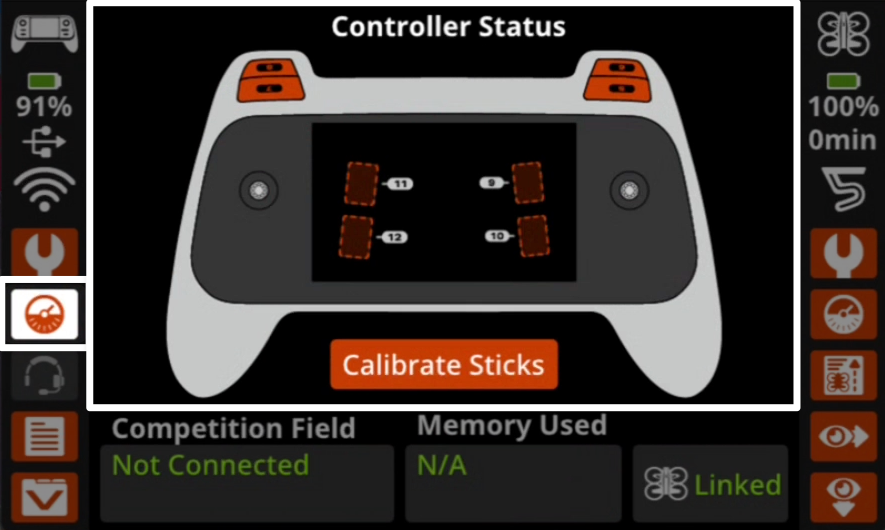

Om du väljer ikonen Controller Calibration på vänster sida av kontrollskärmen öppnas kalibreringsmenyn. Välj knappen Kalibrera pinnar på skärmen för att starta kalibreringsprocessen.
Att kalibrera joystickarna är ett användbart felsökningsverktyg om kontrollenheten inte fungerar som förväntat, eller annorlunda än den gjorde under tidigare simulatorflygningar.
Uppdragsloggar

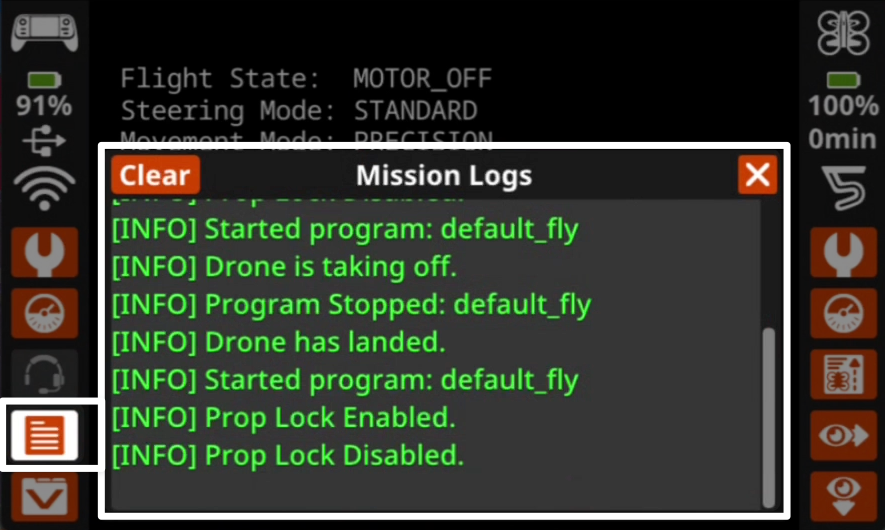

Om du väljer ikonen Uppdragsloggar på vänster sida av kontrollskärmen visas uppdragsloggdata om simulatorflygningar, precis som för flygningar med drönaren i luften.
Obs: Ikonen Data från tidigare uppdrag lagrar endast data från drönarflygningar i luften, inte i simulatorn.
