Använder du VEX IQ (2:a generationen) med appbaserad VEXcode IQ? Se denna artikel.

VEX IQ smarta enheter, inklusive hjärnan, styrenheten, den smarta motorn och sensorerna, innehåller sina egna interna processorer och kör speciell programvara som kallas firmware. VEX IQ-firmware heter VEXos.

VEXos är ett robotoperativsystem som utnyttjar flexibiliteten och kraften hos VEX-hårdvara för att möta tuffa konkurrensförhållanden och de olika behoven inom robotikutbildning. Detta operativsystem använder realtidsbehandling för repeterbar drift med högsta möjliga hastighet.

VEX IQ-hjärnan är kodad med hjälp av VEXcode IQ. VEXcode IQ kräver de mest uppdaterade VEXo-enheterna eftersom:

Varje uppdatering av VEXcode IQ kräver att den senaste versionen av VEXos firmware installeras på Brain innan projekt kan laddas ner.
VEXos-uppdateringar inkluderar korrigeringar för kända buggar och de programvarutillägg som behövs för att driva alla nya enheter som ingår i VEX IQ-produktlinjen.
Uppdateringar möjliggör användning av avancerade programmeringsfunktioner.

Regelbunden uppdatering av firmware säkerställer att VEX IQ Smart-enheter fungerar korrekt. Om din Brain inte ansluter till VEXcode IQ, eller om Brain-ikonen är orange i VEXcode IQ-verktygsfältet, måste du uppdatera din firmware.

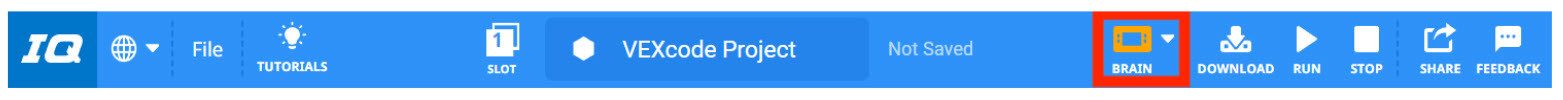

VEXcode IQ med en orange Brain-ikon i verktygsfältet för att indikera att Brains firmware är föråldrad.

Obs: Se till att VEXcode IQ, eller någon annan VEXcode-applikation, är stängd innan du försöker öppna VEXos Utility. Båda applikationerna kan inte vara öppna och köras samtidigt.

Laddar ner VEXos

Ikon för VEXos Utility-appen.

VEXos firmware är ett separat program och måste ner till din Windows- eller Mac-enhet

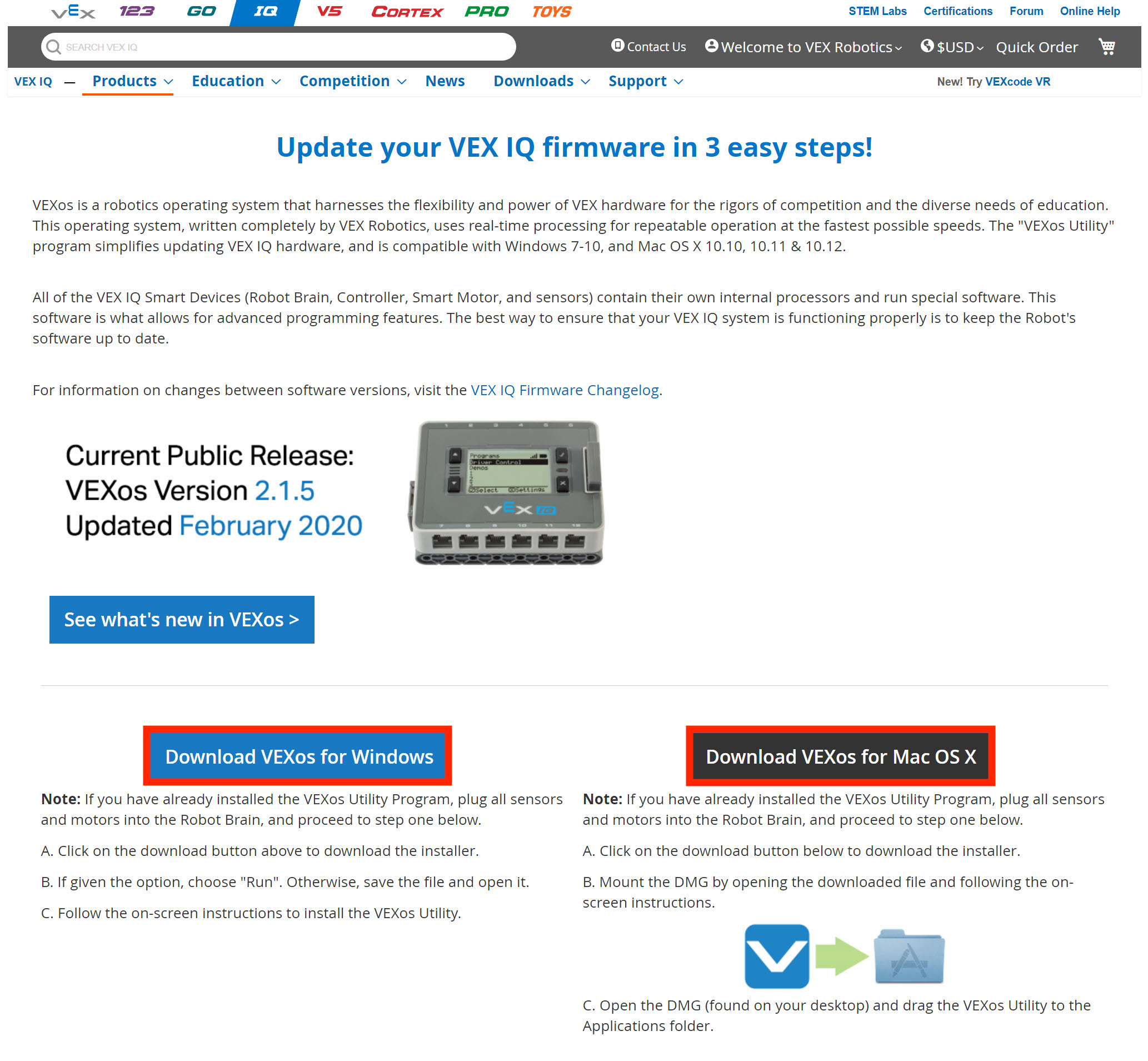

Skärmdump av VEX Library-artikeln med länkar för att ladda ner VEXos firmware-verktyget.

För mer information om hur du installerar VEXos på din enhet, läs dessa artiklar från VEX-biblioteket:

Använda VEXos för att uppdatera VEX IQ

Efter att du har laddat ner och installerat VEXos-applikationen kan du uppdatera firmware för din IQ Brain, tillhörande motorer och sensorer genom att följa följande steg:

Hjärnan ansluten till en bärbar dator med en USB-kabel.

Anslut din enhet till IQ Brain med hjälp av USB-kabeln.

Hjärnan med dess Kontrollknapp markerad för att indikera att den ska tryckas ner för att slå på hjärnan.

Slå på IQ-hjärnan.

Ikon för VEXos Utility-appen.

Starta VEXos-verktyget.

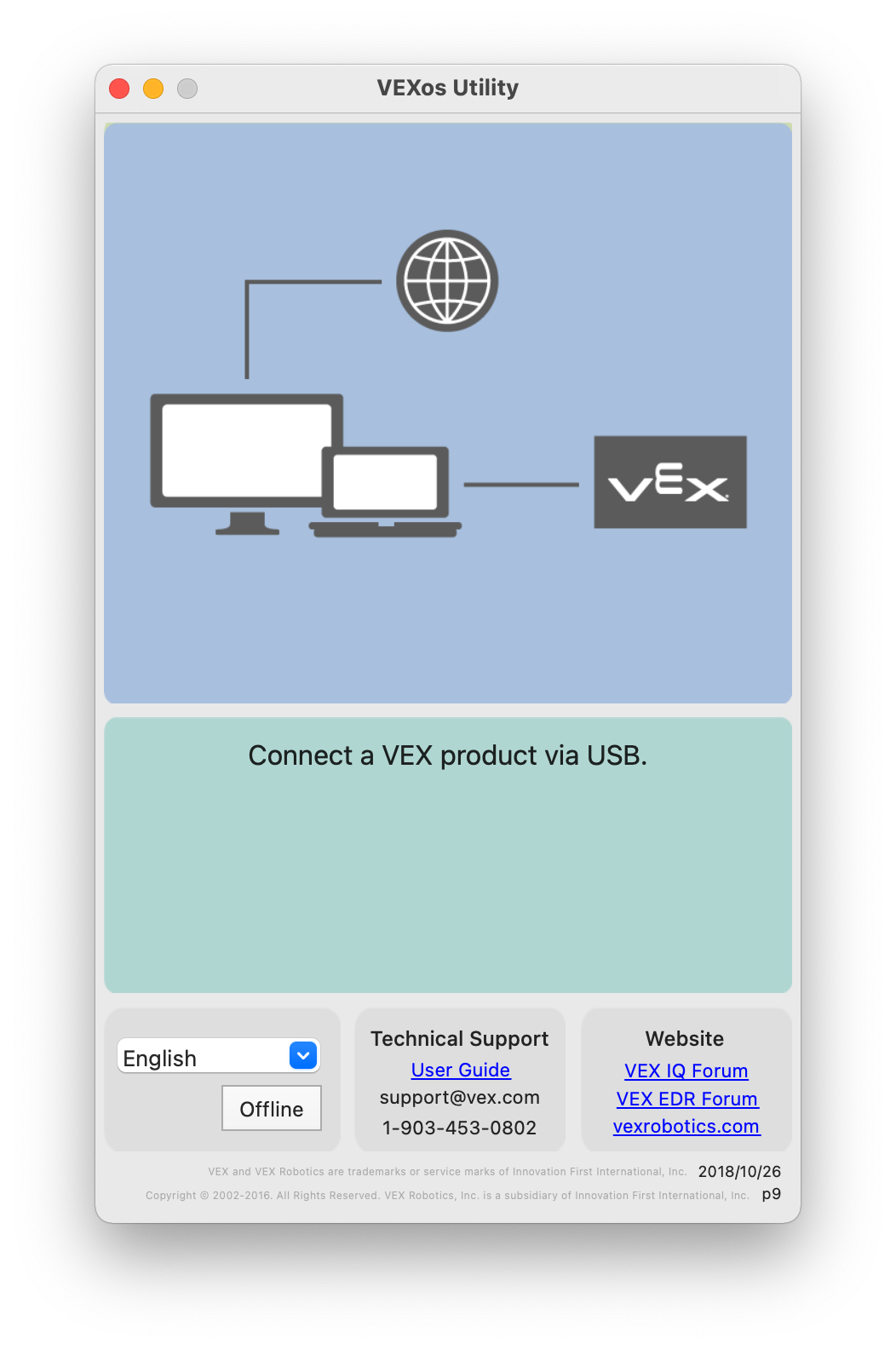

Skärmdump av VEXos Utility-fönstret med ett meddelande som lyder Anslut en VEX-produkt via USB. Ett diagram indikerar att datorn måste vara ansluten till internet och en VEX-produkt för att kunna uppdatera produktens firmware.

Se till att alla elektroniska enheter (Smart Motors, sensoreroch anslutna styrenheter) är anslutna till IQ Brain.

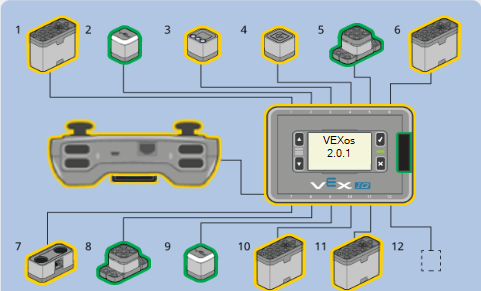

Skärmdump av VEXos Utility-fönstret med en hjärna ansluten via USB. Hjärnan och alla dess anslutningar visas i ett diagram, inklusive 11 Smart Port-enheter och kontrollenheten. Vissa enheter, inklusive Brain, är markerade med gult, vilket indikerar att deras firmware är föråldrad.

De delar som behöver uppdateras är markerade med gult.

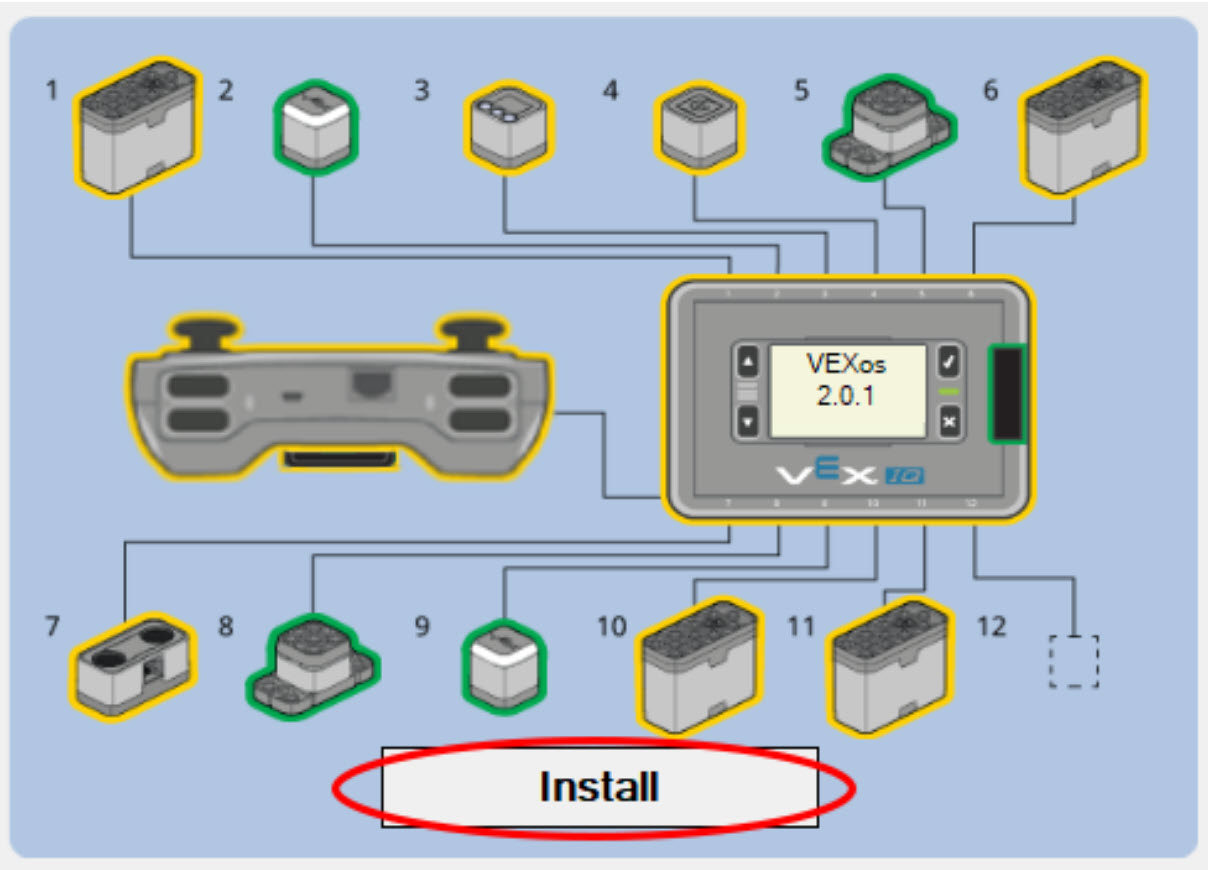

Skärmdump av VEXos Utility-fönstret med en hjärna ansluten via USB. Vissa enheter i diagrammet är markerade med gult, vilket indikerar att deras firmware är föråldrad. Installera-knappen nedan är markerad.

Välj 'Installera' i VEXos Utility och koppla inte bort några kablar eller stäng verktyget förrän uppdateringen är klar.

Obs: IQ Brain kan starta om under uppdateringsprocessen. Slå bara på IQ Brain igen om du uppmanas att göra det.

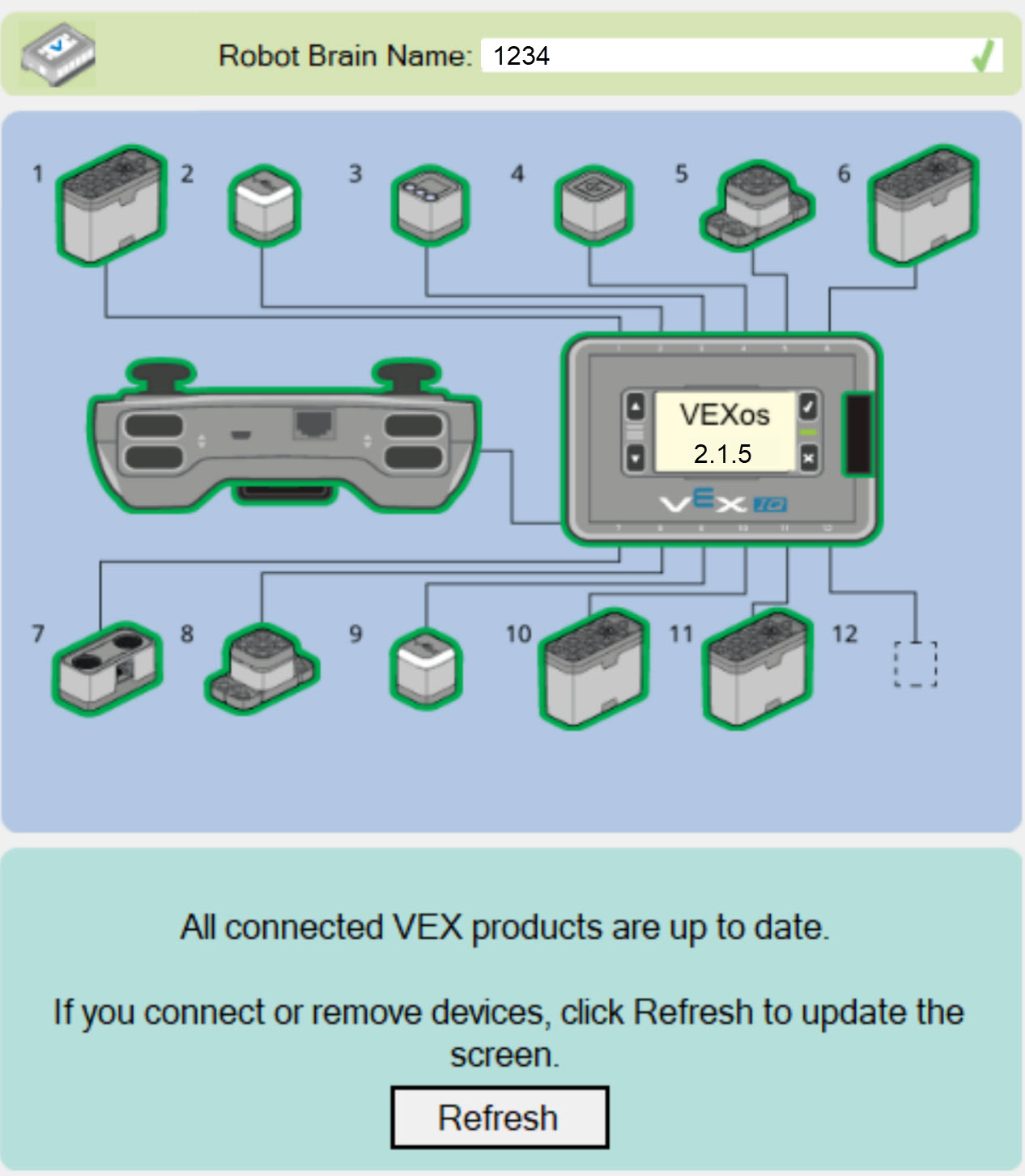

När uppdateringen är klar hör du ett jubelljud och ser meddelandet "Alla anslutna VEX-produkter är uppdaterade". Du kan sedan koppla bort IQ Brain från datorn. Du har framgångsrikt uppgraderat den inbyggda programvaran för IQ Brain och anslutna komponenter!

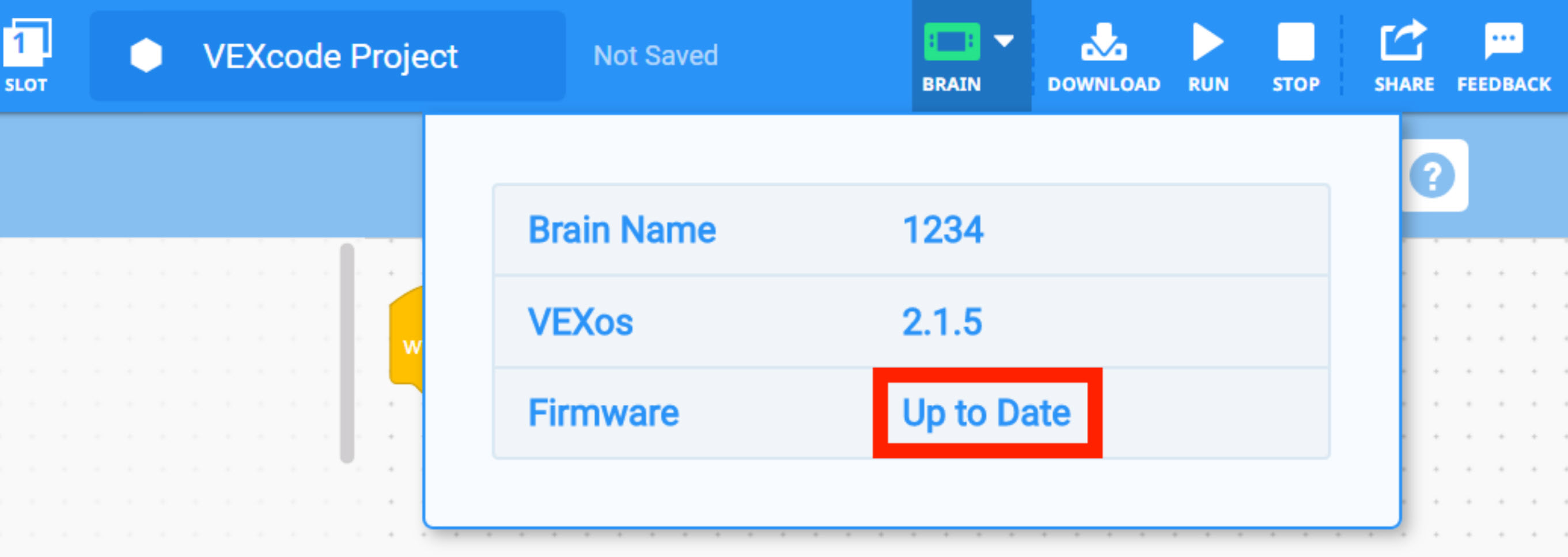

VEXcode IQ med en grön Brain-ikon i verktygsfältet för att indikera att Brains firmware är uppdaterad. Rullgardinsmenyn Brain är öppen och den listade firmware är markerad och visar Uppdaterad.

När du ansluter din IQ Brain till VEXcode IQ visas en grön hjärnikon i verktygsfältet istället för en orange hjärnikon. Du kommer nu att kunna ladda ner och köra VEXcode IQ-projekt.
