The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

VEXcode Pro V5 ger användarna en autentisk programmeringsupplevelse allt eftersom de blir mer erfarna programmerare. Oavsett om du övergår från ett blockbaserat språk eller är en erfaren textbaserad programmerare, kommer följande artikel att täcka huvudfunktionerna i VEXcode Pro V5 användargränssnitt (UI).

Skärmdump av VEXcode V5-textgränssnittet, som visar olika programmeringsblock och verktyg för robotprogrammering, utformade för pedagogiska handledningar i V5-robotkategorin.

Fönster

Skärmdump av Arkiv-menyn i VEXcode V5, som visar alternativ för att skapa, öppna, spara och exportera filer, tillsammans med ytterligare inställningar och verktyg för användare i V5-handledningsavsnittet.

Mac

Skärmdump av Arkiv-menyn på en Mac, som visar olika filalternativ som Nytt, Öppna, Spara och Skriv ut, relevanta för V5-handledning.

Om du väljer Arkiv öppnas Arkiv-menyn med följande alternativ:

Fönster

Skärmdump av redigeringsmenyn i Vex V5, som visar olika alternativ för att redigera projektinställningar och konfigurationer, relevanta för handledningar om användning av Vex robotprogramvara.

Mac

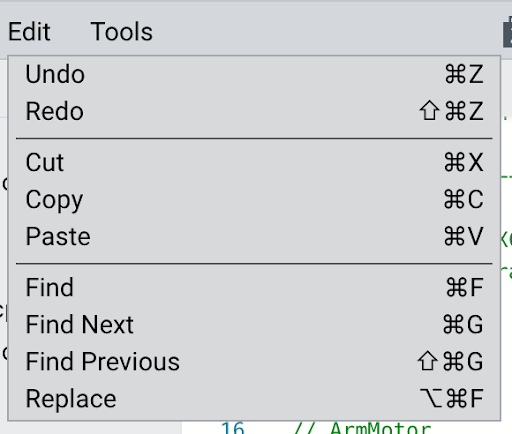

Skärmdump av redigeringsmenyn på en Mac, som visar olika alternativ för redigering i V5-programvara, inklusive klipp ut, kopiera, klistra in, ångra och gör om-funktioner.

Om du väljer Redigera öppnas Redigera-menyn med redigeringsalternativ.

Fönster

Skärmdump av Verktygsmenyn i VEX V5-programvaran, som visar olika verktygsalternativ för användare, inklusive programmerings- och konfigurationsverktyg, utformade för att hjälpa till i robotikhandledning.

Mac

Skärmdump av Verktygsmenyn i VEX V5-programvaran, som visar olika verktygsalternativ och funktioner som användare kan navigera i och använda i handledningar.

Om du väljer Verktyg öppnas Verktygsmenyn av följande alternativ

Minimera filträd minimerar filträdspanelen för att förstora redigeringsområdet.

Skärmdump av handledningen för V5-kategoribeskrivningen, som visar olika slots och deras konfigurationer i ett visuellt format.

Projektplats låter användare välja en av de åtta platserna på hjärnan dit projektet ska laddas ner.

Skärmdump som visar alternativet "Aktivera expert" i Vex Robotics-programvaran, som illustrerar processen för användare i avsnittet V5-handledningar.

Projektnamn låter användare ge projektet ett namn för enkel referens.

Om du klickar på Projektnamn öppnas Projektdetaljer där du kan klicka för att aktivera expertalternativ.

Styrenhetsindikator är grå om ingen styrenhet är ansluten, orange om den är ansluten men det inte finns någon radiolänk till hjärnan och grön när den är ansluten till hjärnan.
Hjärninformation visar om V5-robotens hjärna är ansluten (grön) till användargränssnittet, inte ansluten (grå) eller behöver uppdateras (grön hjärna med orange varningstriangel).

Skärmdump av VEX V5-kompileringsprocessen, som visar gränssnittet och kodelementen som används i programmering för robotikhandledningar.

Ladda ner projekt är knappen som visas när hjärnan är ansluten så att användare kan ladda ner projektet till hjärnan.

Obs: När hjärnan inte är ansluten ersätts nedladdningsknappen avBbuild-knappensom visas här:

Kör låter användaren starta projektet via användargränssnittet efter att det redan har laddats ner till roboten.
Stopp låter användaren stoppa projektet via användargränssnittet.
Robotkonfiguration visar robotens konfiguration så att användare kan lägga till, ta bort och modifiera de enheter som ingår i robotens byggsats.
Hjälp ger användaren individuell kommandohjälp och/eller tillhandahåller kommandoreferensen.
Feedback låter användare betygsätta sina upplevelser med användargränssnittet och skicka meddelanden direkt till VEX.
Dela redigeraren används för att dela redigeringsskärmen så att användargränssnittet har två flikar för att titta på två olika filer inom projektet, eller för att titta på olika delar av samma fil.
Minikarta visar användarna vilken del av källfilen som för närvarande visas i redigeringsfönstret och låter användaren snabbt bläddra igenom hela filen genom att dra det markerade avsnittet.
Filträd ger användarna en lista över mappar och deras filer som används i projektet så att de kan välja vilken indatafil de vill redigera.
Minimera utdataflikar minimerar utdataflikarna för att förstora redigeringsområdet.
Utdata listar information om sparande, kompilering och genererade fel.
Problem listar fel, varningar och information om problem.
Terminal visar text som skrivits ut från ett användarprojekt som körs på hjärnan när hjärnan är ansluten via direkt USB eller kontrollenheten. Det låter också användaren skicka text till projektet som körs på hjärnan när den är ansluten
Rensa låter användaren radera meddelanden från utgångs- och terminaldisplayerna.
