Öva med virtuella körfärdigheter i VIQRC – VEX bibliotek

VEX IQ Robotics Competition (VIQRC) Virtual Driving Skills låter dig ansluta en VEX IQ (2:a generationen) handkontroll till din dator och genomföra övningsmatcher i Driving Skills. Den här artikeln går igenom de alternativ som finns tillgängliga när du övar virtuella körfärdigheter.

Obs:Virtuella körfärdigheter är endast tillgängliga när du använder en Chrome-webbläsare med en VEX IQ-kontroll (2:a generationen).

Spela en virtuell körövningsmatch

Virtuella körfärdigheter för VIQRC kan nås via den här länken.

Innan du börjar, se till att din VEX IQ (2:a generationen)-kontroll är ansluten till Virtual Driving Skills och din Virtual Skills Key.

Fönstret för övning i virtuella färdigheter visar anslutningsstatusen i det övre vänstra hörnet som grönt och Anslutet. I det övre högra hörnet visar körläget fyra alternativ, tankkörning är valt och vänster arkad, höger arkad och delad arkad visas bredvid. Fältet för körfärdighetsövningar visas i början av matchen.

När du har loggat in med din virtuella färdighetsnyckel och anslutit din VEX IQ-kontroll (2:a generationen) är den virtuella körfärdighetsmatchen redo att spelas. Kontrollens status visas grönt och "Ansluten" visas i det övre vänstra hörnet, och hjälteboten är i startposition.

En närbild av det nedre vänstra hörnet av fönstret Körövning, med knappen Spela upp, en vit triangel åt höger, markerad. Uppspelningsknappen är placerad vertikalt mellan inställningsikonen och återställningsknappen.

För att starta matchen, tryck på Spela -knappen i det nedre vänstra hörnet.

Fönstret för körövningar med en stor 3:a i mitten som visar nedräkningen till matchstart.

En nedräkning visas i mitten av skärmen, så att du kan förbereda dig för att börja köra med din handkontroll.

En närbild av det övre högra hörnet av övningsfönstret, med timern markerad, till höger om ordet Övning.

Under matchen visas återstående tid i det övre högra hörnet.

En närbild av det övre vänstra hörnet av övningsfönstret, med poängen 2 markerad, till vänster om ordet Driving (Körning).

Under matchens gång uppdateras din poäng i det övre vänstra hörnet.

En närbild av det nedre vänstra hörnet av övningsfönstret, med stoppknappen, en vit åttkant, markerad. Stoppknappen är placerad på samma plats som uppspelningsknappen, men vertikalt mellan inställningsikonen och återställningsknappen.

För att avsluta matchen innan tiden går ut, välj knappenStopplängst ner till vänster.

Stoppskärmen visar VEX IQ Robotics Competition Training Results högst upp, med lagnummer och registrerat lagnamn i mitten. Under poängen på 2 poäng finns en knapp för att försöka igen markerad.

I slutet av matchen visas ert lagnamn och slutresultat. Välj Försök igen för att stänga det här fönstret och återställa fältet.

En närbild av det nedre vänstra hörnet av övningsfönstret, med knappen Försök igen, en vit böjd pil, markerad. Knappen Försök igen finns under knappen Spela upp.

Knappen Återställ i det nedre vänstra hörnet kan också användas för att återställa fältlayouten.

Välja ett körläge

En skärmdump av den övre högra delen av skärmen ovanför övningsfönstret visar Körläge och fyra alternativ. Tank Drive är valt och vänster arkaden, höger arkaden och delad arkaden visas bredvid.

Ovanför fönstret för virtuell körövning ser du alternativ för att välja körläge.

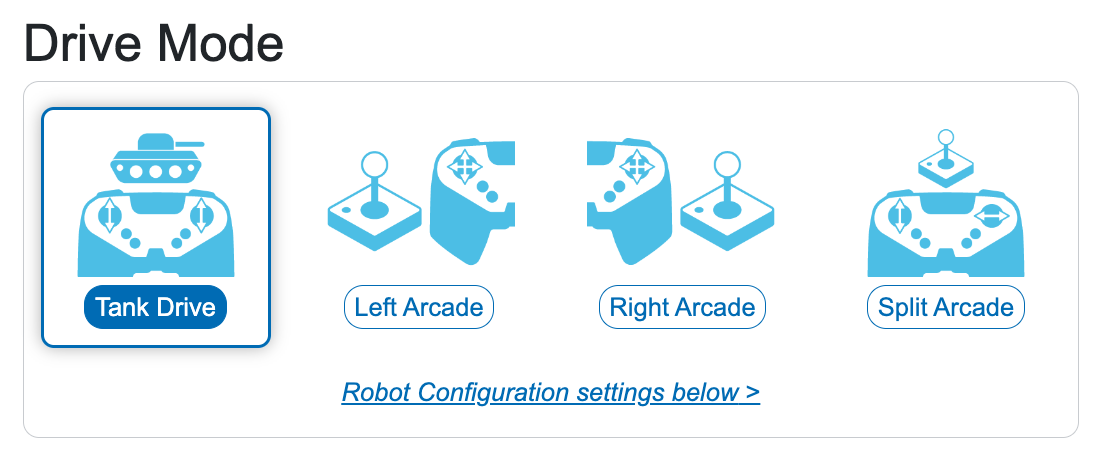

En närbild av körlägesalternativen, som visar tankkörning vald. De andra tre alternativen är till höger och läser Vänster Arkad, Höger Arkad och Delad Arkad.

Det valda körläget visas med mörkblått namn och har en blå linje runt ikonen.

För att ändra konfigurationen, välj namnet på önskat körläge.

Varje körläge anger konfigurationen av dina joysticks på handkontrollen och hur joystickarna styr drivlinans rörelser.

Tankdrift: Driver robotens vänstra motor med vänster joystick och robotens högra motor med höger joystick.
Vänster arkad: Kör roboten framåt, bakåt, vänster och höger, allt med vänster joystick.
Höger Arkad: Kör roboten framåt, bakåt, vänster och höger, allt med hjälp av höger joystick
Delad arkad: Kör roboten framåt och bakåt med vänster joystick och vrider roboten åt höger och vänster med höger joystick.

Ytterligare inställningar

Kameraalternativ

En närbild av det nedre högra hörnet av övningsfönstret, med tre knappar för kameravyalternativ markerade. Den översta knappen är förarplatsperspektivet, den andra är en vy uppifrån och ner och den tredje är jaktkameran.

Visningsalternativ för fältet finns i det nedre högra hörnet av fönstret för virtuella körövningar.

Förarplatsikon: ändrar kameran till vyn från förarplatsen
Ikon uppifrån och ner:ändrar kamerans position ovanför fältet
Chase-ikon: ändrar kamerans position bakom roboten

Robotkonfiguration

Avsnittet Drivmotorer i området Robotkonfiguration längst ner på sidan Körfärdigheter. Den visar Drivmotorer högst upp och alternativ för maximal hastighet med ett reglage från 0 till 100 %.

I avsnittet Drivmotorer kan du ställa in maxhastigheten. Välj reglaget för att ändra hastigheten eller skriv in önskad maximal hastighet i textrutan.

Avsnittet Klomotorer i området Robotkonfiguration längst ner på sidan Körfärdigheter. Den visar Klomotorgrupp högst upp och alternativ för Maximal hastighet med ett reglage från 0 till 100 %, samt alternativ för Styrenhetsmappning för vilka knappar som styr öppning och stängning.

I avsnittet Klomotorgrupp kan du ställa in maxhastigheten för klomotorerna, samt ställa in kontrollknapparna som styr klon.

För att justera hastigheten, välj och dra reglaget, eller skriv önskad hastighetsgräns i textrutan.

För att ändra kontrollknapparna, välj rullgardinsmenyn bredvid Kloöppning och Klostängning för att ställa in önskade knappar.

Avsnittet Lyftmotor i området Robotkonfiguration längst ner på sidan Körfärdigheter. Den visar Lyftmotor högst upp och alternativ för Maximal hastighet med ett reglage från 0 till 100 %, samt alternativ för Controller Mapping för vilka knappar som styr nedåt- och uppåtriktningen.

I avsnittet Lyftmotor kan du ställa in maxhastigheten för lyftmotorn, samt ställa in kontrollknapparna som styr lyften.

För att justera hastigheten, välj och dra reglaget, eller skriv önskad hastighetsgräns i textrutan.

För att ändra kontrollknapparna, välj rullgardinsmenyn bredvid Lyft ner och Upp för att ställa in önskade knappar.
