För att ansluta en 6-axlig robotarm till VEXcode EXP måste du först slå på din 6-axliga arm, och ansluta 6-axliga armen direkt till din dator.

Diagram som illustrerar hur man ansluter till en 6-axlig arm för CTE-applikationer (karriär- och teknisk utbildning), med märkta komponenter och anslutningspunkter för korrekt montering och drift.

Öppna VEXcode EXP och öppna ett nytt Arm-projekt.

Diagram som illustrerar anslutningsprocessen för en 6-axlig arm i yrkes- och teknisk utbildning, med märkta komponenter och kopplingsinstruktioner för korrekt installation.

Ikonen för 6-axlig arm längst upp till höger på skärmen kommer att vara vit, vilket visar att ingen 6-axlig robotarm är ansluten för närvarande. Välj den här ikonen.

Diagram som visar anslutningsprocessen för en 6-axlig arm i CTE, med märkta komponenter och steg-för-steg-instruktioner för korrekt installation och integration.

När du har valt öppnas ett nytt fönster. VäljAnslut arm för att börja ansluta din 6-axliga robotarm till VEXcode EXP.

Diagram som illustrerar anslutningsprocessen för en 6-axlig arm i ett CTE-sammanhang (karriär- och teknisk utbildning), med märkta komponenter och ledningar för korrekt installation.

VäljFortsätt.

Diagram som illustrerar anslutningsprocessen för en 6-axlig arm i ett yrkes- och tekniskt utbildningssammanhang, med märkta komponenter och kopplingsinstruktioner.

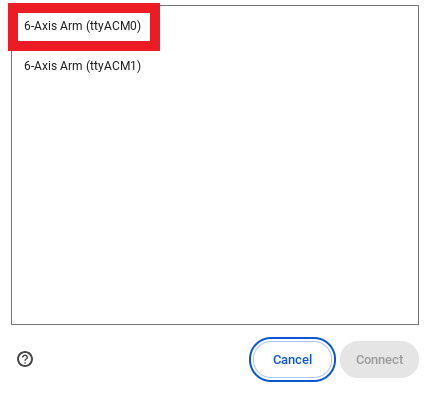

Välj den port som har det lägsta numret. I den här skärmdumpen är 0 mindre än 1, så den är markerad.

Diagram som illustrerar anslutningsprocessen för en 6-axlig arm i yrkes- och teknisk utbildning, med märkta komponenter och steg-för-steg-instruktioner för korrekt installation.

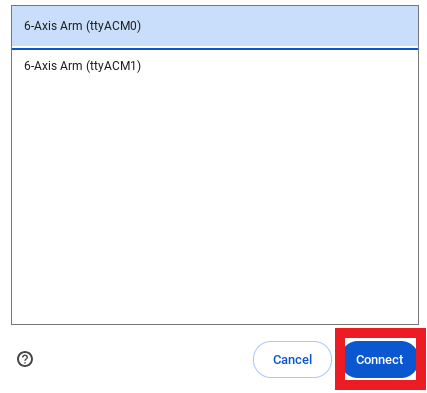

När rätt port är markerad väljer du Anslut för att slutföra anslutningen av den 6-axliga robotarmen.

Diagram som visar hur man ansluter till en 6-axlig arm, och illustrerar ledningsdragning och anslutningspunkter för CTE-applikationer (karriär- och teknisk utbildning).

Ikonen för 6-axlig arm blir grön, vilket indikerar att 6-axlig robotarm är ansluten och att dess firmware är uppdaterad.

Diagram som visar anslutningsprocessen för en 6-axlig arm inom yrkes- och teknisk utbildning, och illustrerar de nödvändiga komponenterna och stegen för korrekt installation.

Om ikonen för 6-axlig arm är orange betyder det att den inbyggda programvaran är föråldrad. Läs den här artikeln för att lära dig hur du uppdaterar firmware för din 6-axliga robotarm.
