För att ansluta en 6-axlig robotarm till VEXcode EXP måste du först slå på din 6-axliga arm, och ansluta 6-axliga armen direkt till din dator.

Diagram som illustrerar anslutningsprocessen för en 6-axlig arm i yrkes- och teknisk utbildning, med märkta komponenter och kopplingsinstruktioner för korrekt installation.

Öppna codeexp.vex.com och öppna ett nytt Arm Blocks eller Text-projekt.

Diagram som illustrerar anslutningsprocessen för en 6-axlig arm i yrkes- och teknisk utbildning, med märkta komponenter och ledningar för korrekt installation.

Ikonen för 6-axlig arm längst upp till höger på skärmen kommer att vara vit, vilket visar att ingen 6-axlig arm är ansluten för närvarande. Välj den här ikonen.

Diagram som illustrerar anslutningsprocessen för en 6-axlig arm i yrkes- och teknisk utbildning, med märkta komponenter och kopplingsinstruktioner för korrekt installation.

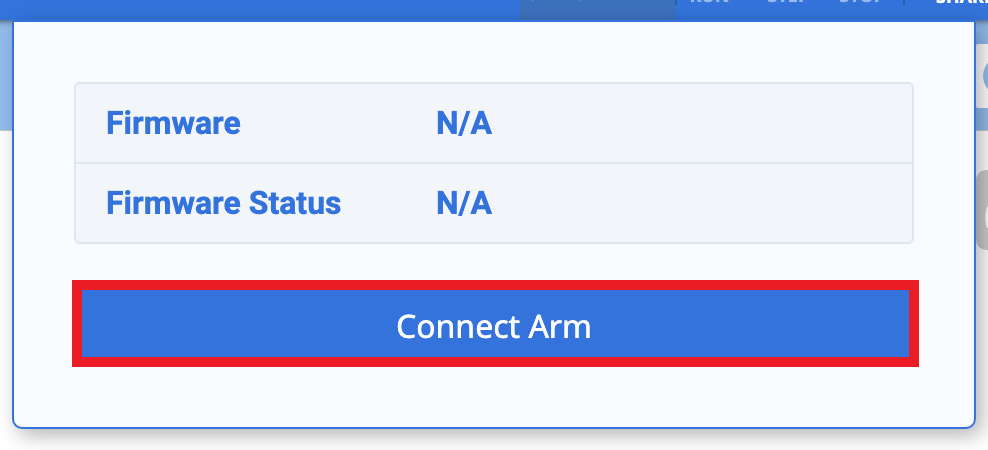

När du har valt öppnas ett nytt fönster. VäljAnslut arm för att börja ansluta din 6-axliga arm till VEXcode EXP.

Diagram som illustrerar anslutningsprocessen för en 6-axlig arm i yrkes- och teknisk utbildning, med märkta komponenter och steg-för-steg-instruktioner för montering.

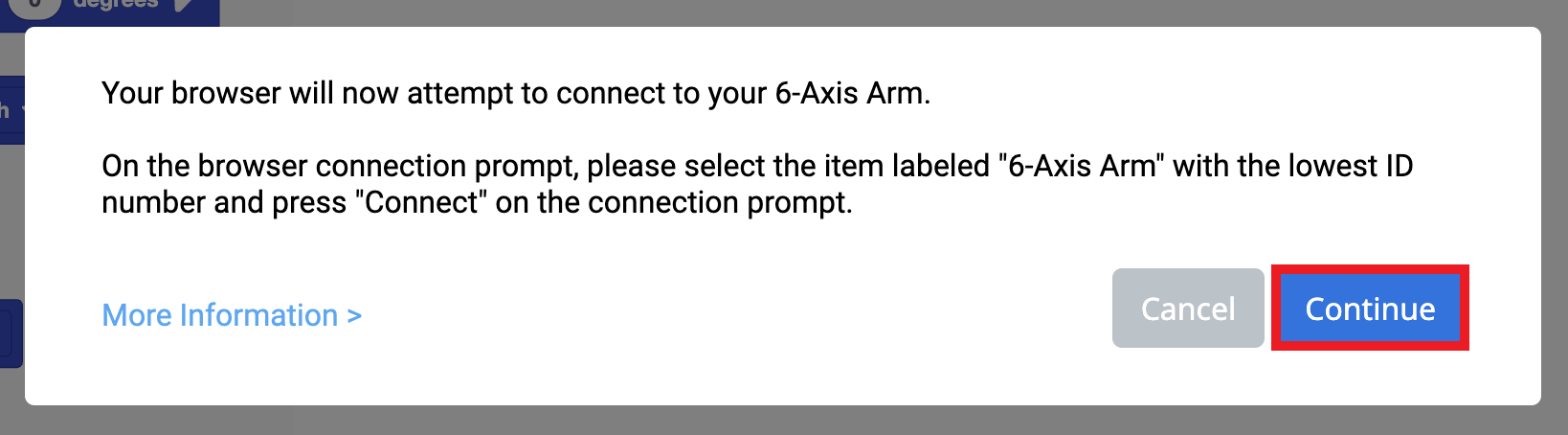

VäljFortsätt.

Diagram som illustrerar anslutningsprocessen för en 6-axlig arm i yrkes- och teknisk utbildning, med märkta komponenter och kopplingsinstruktioner för korrekt installation.

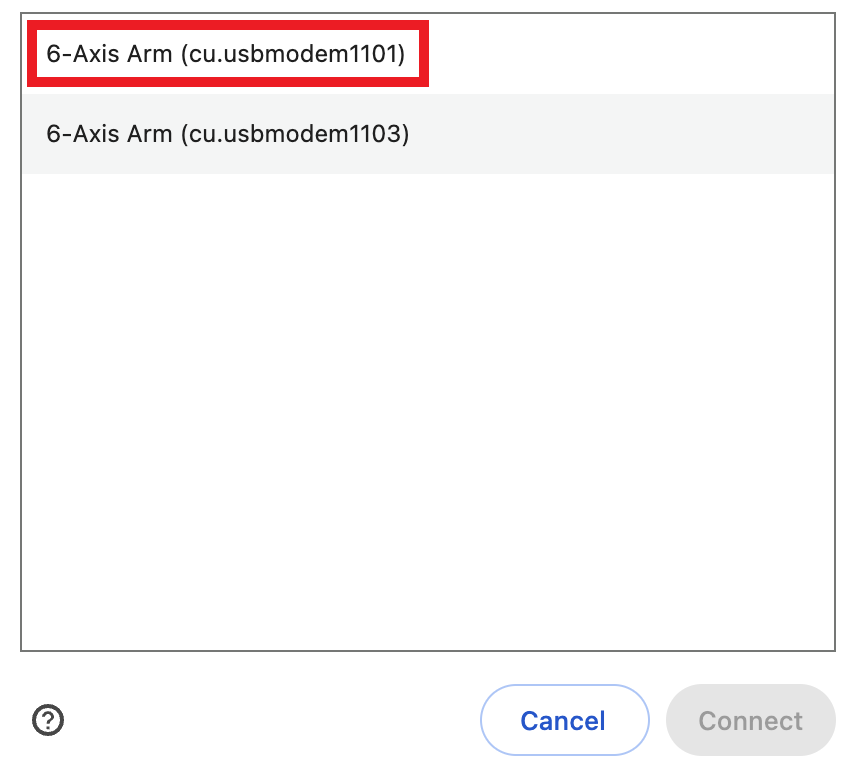

Välj den port som har det lägsta numret. I den här skärmdumpen är1101mindre än1103, så den är vald.

Diagram som visar hur man ansluter till en 6-axlig arm i yrkes- och teknisk utbildning, och illustrerar de nödvändiga komponenterna och anslutningarna för korrekt installation.

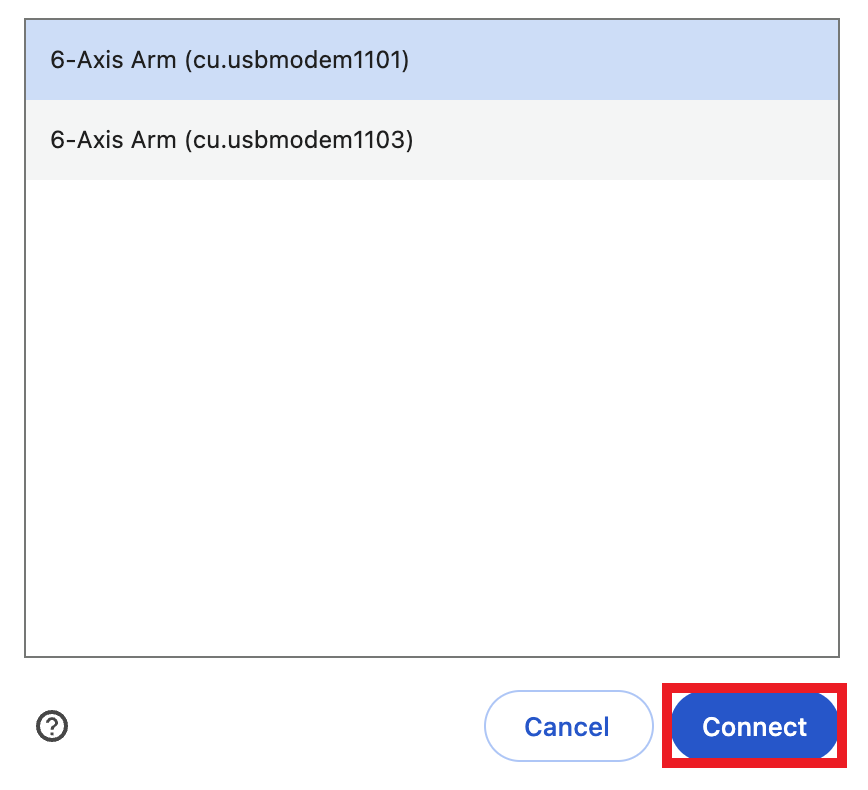

När rätt port är markerad väljer du Anslut för att slutföra anslutningen av 6-axlig arm.

Diagram som illustrerar hur man ansluter en 6-axlig arm i yrkes- och teknisk utbildning, med märkta komponenter och anslutningspunkter för korrekt installation.

Nu på webbsidan blir ikonen för 6-axlig arm grön, vilket indikerar att 6-axlig arm är ansluten och att dess firmware är uppdaterad.

Om ikonen för 6-axlig arm är orange betyder det att den inbyggda programvaran är föråldrad. Läs den här artikeln för att lära dig hur du uppdaterar firmware för din 6-axliga robotarm.
