Многие продукты VEX EXP содержат собственные внутренние процессоры и работают на специальной операционной системе. Это программное обеспечение представляет собой прошивку VEX EXP и называется VEXos.

Примечание. VEXcode EXP может обновлять прошивку контроллера EXP только при подключении к устройству через кабель USB-C. Веб-версия VEXcode EXP не поддерживает обновление встроенного ПО контроллера EXP при использовании планшета iPad, Android или Fire.

Что такое прошивка?

Эта операционная система полностью написана VEX Robotics и использует гибкость и мощность оборудования VEX для разнообразных нужд образования и жестких условий конкуренции. Мозг будет автоматически отправлять последние обновления на любое подключенное к нему устройство EXP.

Зачем мне обновляться?

Существует несколько причин, по которым вам следует обновить прошивку контроллера VEX EXP до последней версии VEX, некоторые из них:

Обновления VEXos будут включать исправления известных ошибок и добавлять программное обеспечение, необходимое для работы любых новых устройств, представленных в линейке VEX EXP.
Обновления позволяют использовать расширенные функции программирования.
Лучший способ обеспечить правильную работу вашей системы VEX EXP — поддерживать программное обеспечение в актуальном состоянии.

Как узнать, устарела ли прошивка контроллера

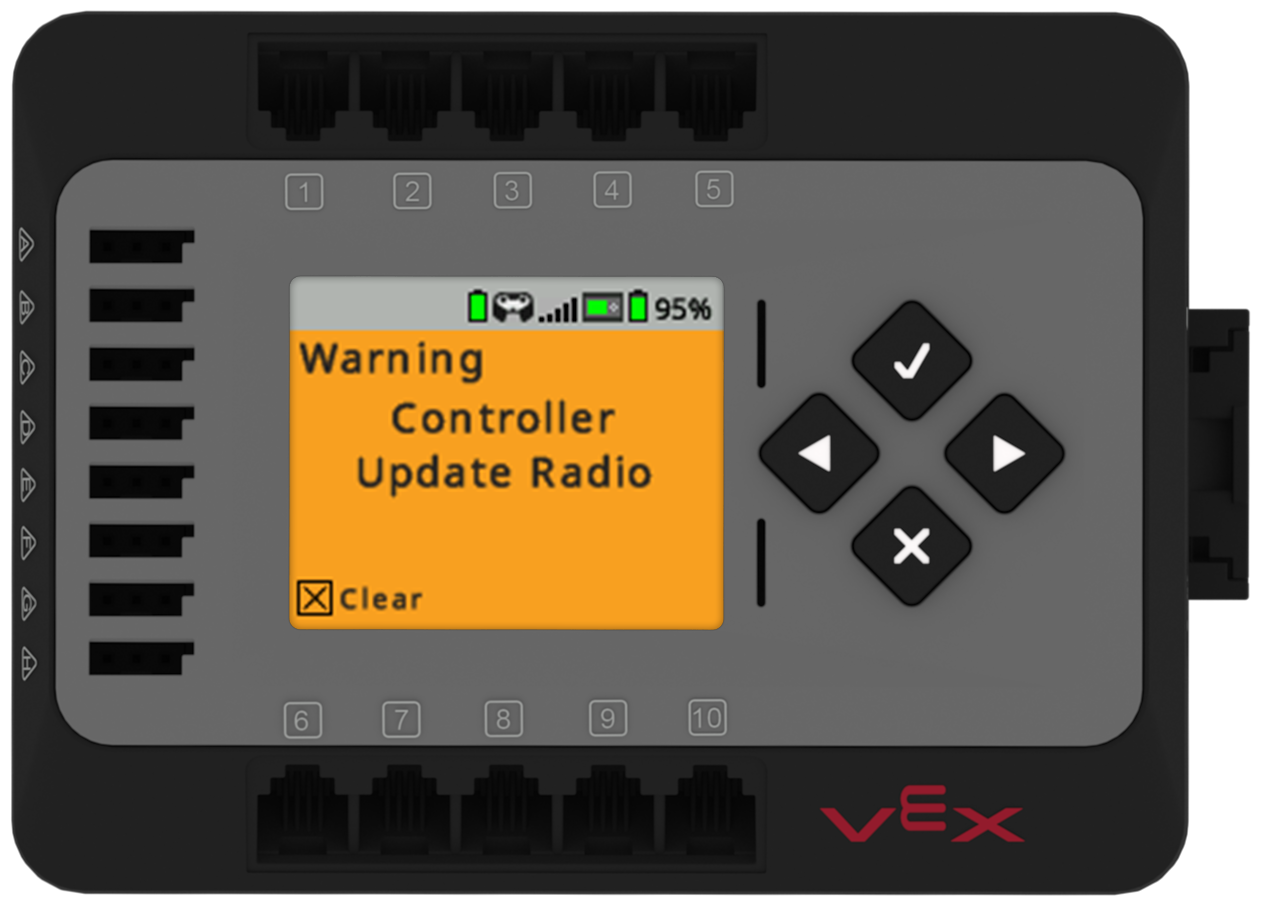

На экране EXP Brain отображается оранжевый экран и сообщение «Предупреждение, обновление радиоконтроллера». Ниже значок указывает, что кнопку X можно нажать, чтобы очистить сообщение.

Если ваш контроллер и Brain сопряжены и прошивка контроллера устарела, на экране Brain появится это сообщение об ошибке.

VEXcode EXP с оранжевым значком контроллера на панели инструментов, указывающим на то, что прошивка контроллера устарела. Открывается раскрывающееся меню контроллера, а рядом с версией прошивки есть кнопка «Обновить».

Контроллер подключен к веб-интерфейсу VEXcode EXP, и значок контроллера на панели инструментов имеет оранжевый цвет.

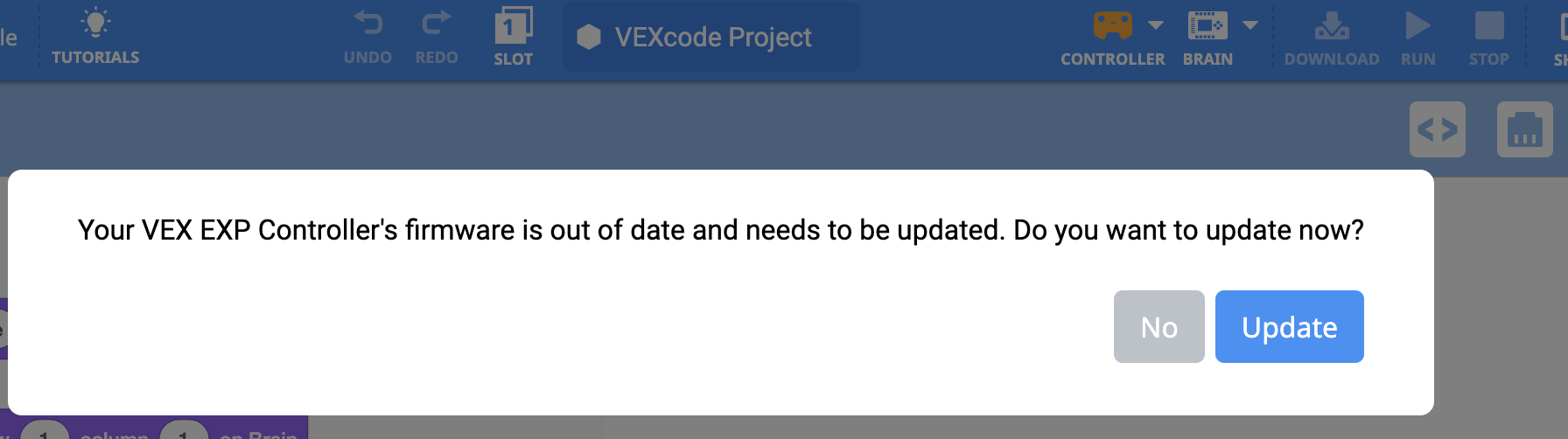

Сообщение о том, что прошивка VEXcode EXP устарела, гласит: «Прошивка вашего контроллера VEX EXP устарела и ее необходимо обновить». Хотите обновить сейчас? Ниже находятся две кнопки: одна с надписью «Нет», другая с надписью «Обновить».

Когда контроллер подключен к VEXcode EXP через кабель USB-C, появится запрос: «Хотите обновить сейчас?»

Как обновить прошивку контроллера

Значок приложения VEXcode EXP.

Сначала убедитесь, что в фоновом режиме не открыты другие приложения, работающие с оборудованием VEX, такие как VEXcode EXP на основе приложений или Visual Studio Code.

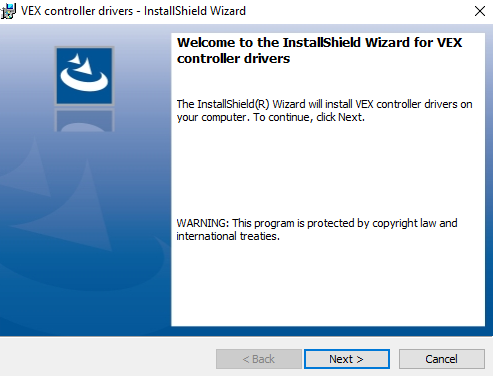

Окно мастера установки Shield для драйверов контроллера VEX. Появится сообщение: Мастер установки Shield установит драйверы контроллера VEX на ваш компьютер. Чтобы продолжить, нажмите «Далее».

Далее скачиваем и устанавливаем файл драйвера .

Для получения дополнительной информации об установке файла драйвера просмотрите эту статью.

Контроллер EXP подключен к компьютеру с помощью кабеля USB C.

С помощью кабеля USB-C подключите контроллер к компьютеру и убедитесь, что он включен. После подключения контроллера запустите Web-based VEXcode EXP.

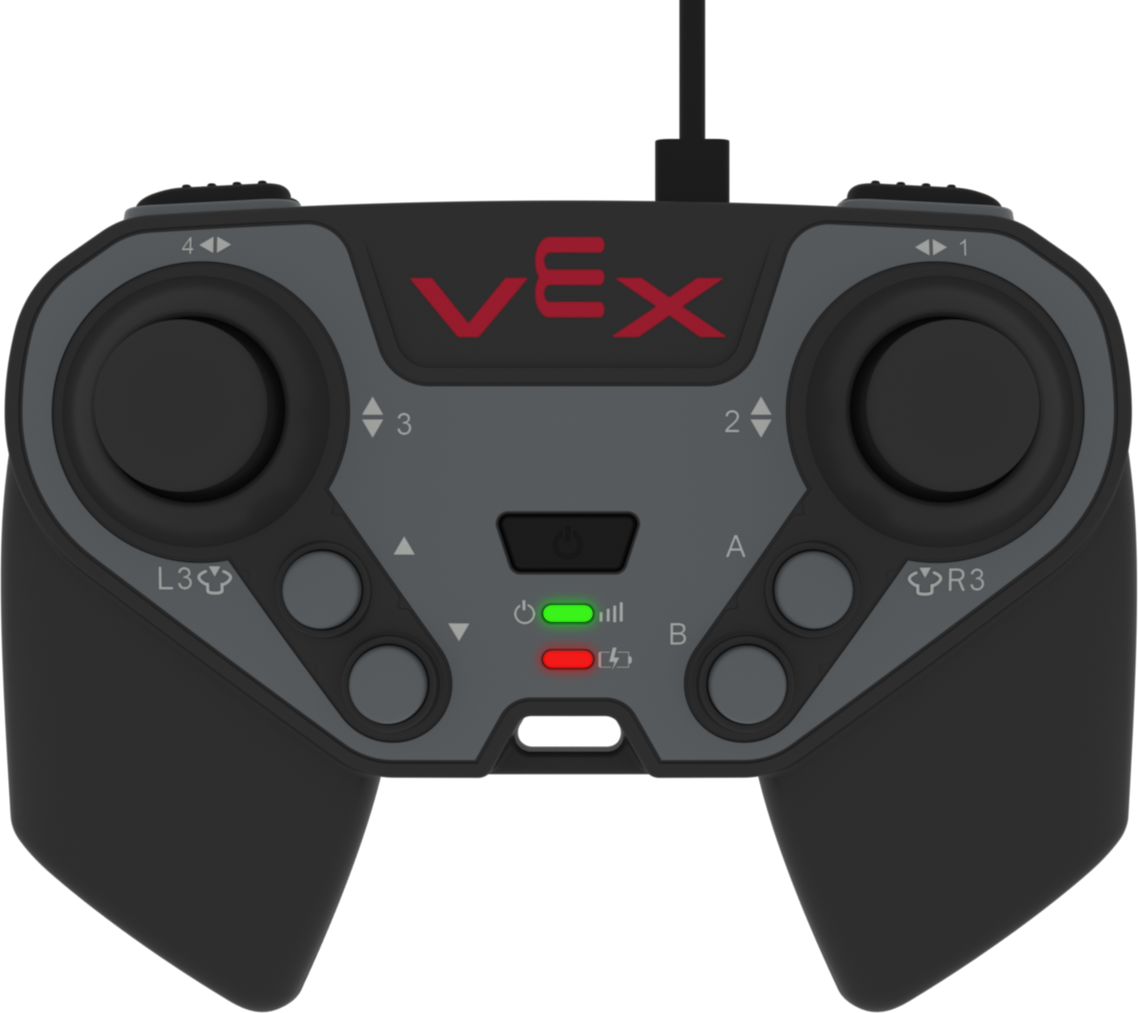

Контроллер EXP подключен к компьютеру с помощью кабеля USB C. Светодиодный индикатор питания светится зеленым цветом, а светодиодный индикатор зарядки светится красным цветом. Это означает, что контроллер заряжается и близок к полной зарядке.

Когда контроллер подключен через USB-C и включен, оба индикатора на контроллере будут видны.

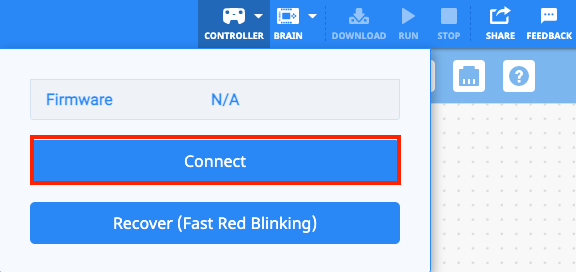

VEXcode EXP с белым значком контроллера на панели инструментов, указывающим на отсутствие подключенного контроллера. Раскрывающееся меню «Контроллер» открыто и кнопка «Подключить» выделена.

Подключите контроллер к веб-интерфейсу VEXcode EXP, используя эту статью.

Когда контроллер подключен через USB-C и включен, оба индикатора на контроллере будут видны.

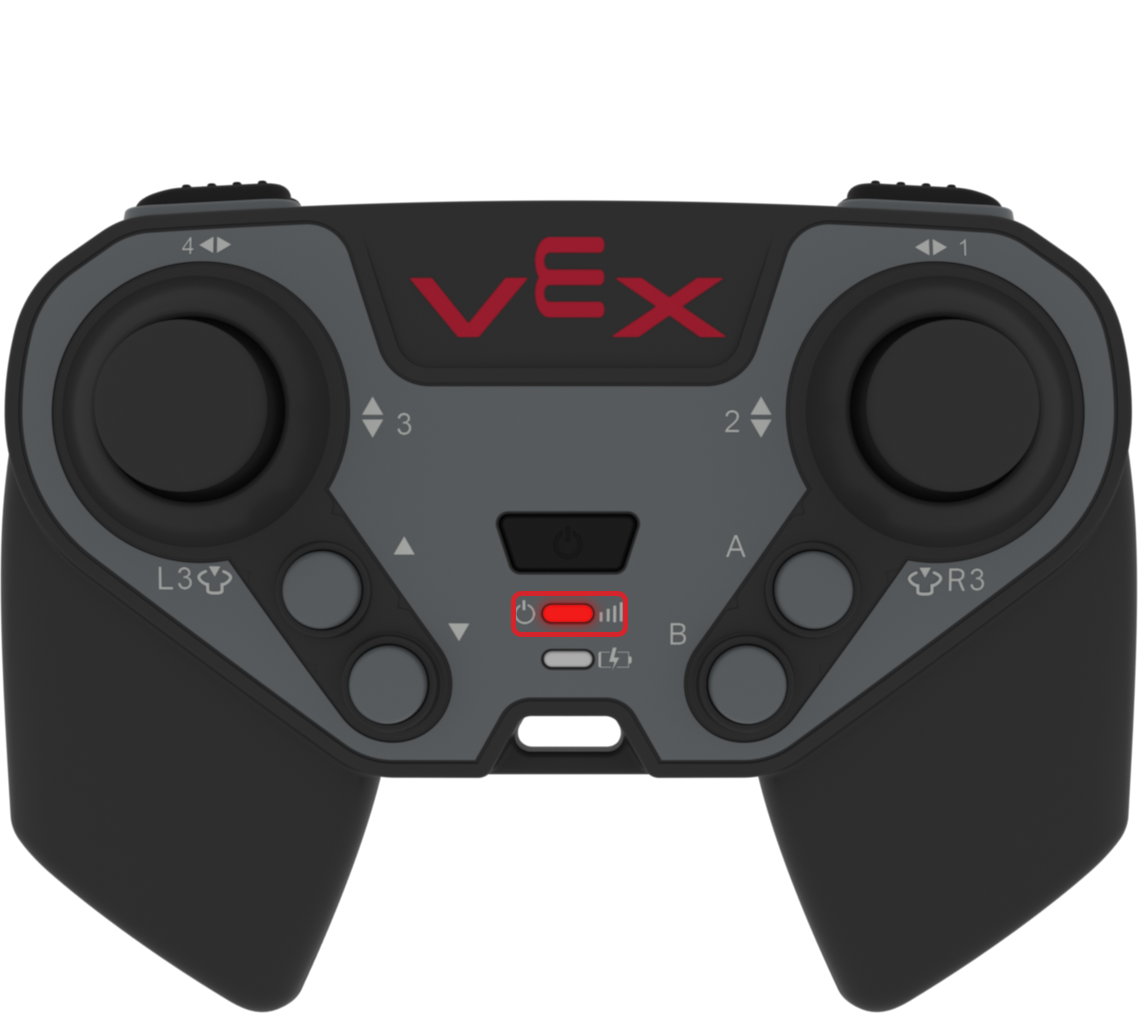

Контроллер EXP со светодиодным индикатором питания, который светится красным и подсвечивается.

После выбора «Обновить» контроллер начнет быстро мигать красным, и появится следующее приглашение.

Выберите «ОК».

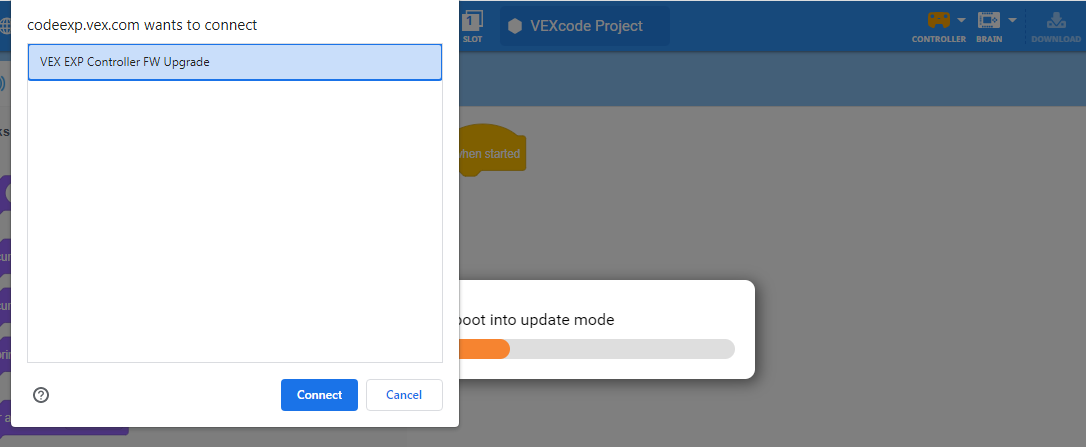

Окно подключения браузера с выбранным пунктом под названием VEX EXP Controller FW Upgrade.

Выберите «Обновление прошивки контроллера VEX EXP», а затем «Подключиться».

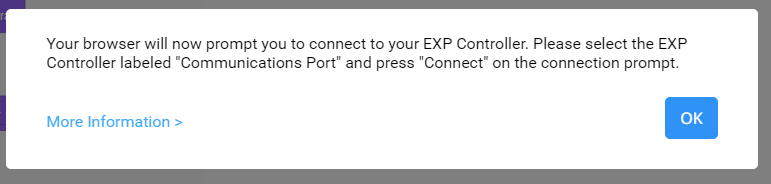

Запрос на подключение контроллера EXP VEXcode с сообщением: Ваш браузер сейчас предложит вам подключиться к вашему контроллеру EXP. Выберите контроллер EXP с надписью «Порт связи» и нажмите «Подключиться» в приглашении на подключение. Ниже находится ссылка для получения дополнительной информации и кнопка «ОК».

Контроллер отключится, и появится следующее приглашение.

Выберите «ОК».

Окно подключения браузера с двумя элементами. Один элемент называется VEX EXP Communications Port COM6, а другой элемент называется VEX EXP User Port COM5. Выбран элемент с надписью Коммуникационный порт.

Затем контроллер попытается повторно подключиться.

Выберите контроллер EXP с надписью «Порт связи» из списка доступных контроллеров, а затем «Подключиться».

VEXcode EXP Обновление радиоприёмника с полосой хода выполнения и сообщением «Обновление радио».

Пожалуйста, подождите, пока контроллер обновится.

Это может занять несколько минут.

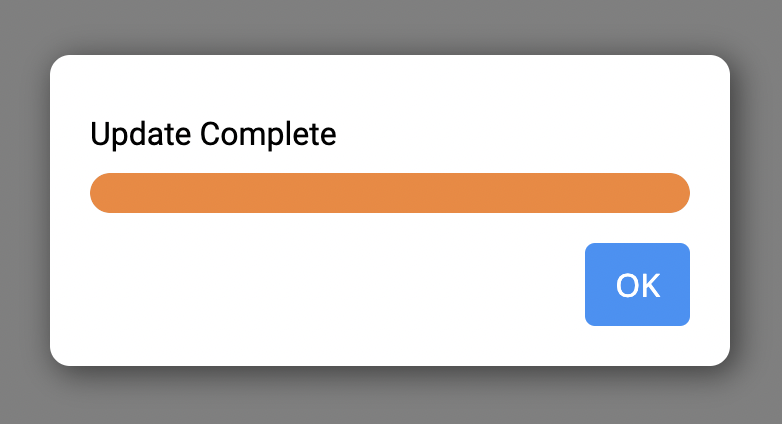

Сообщение VEXcode EXP Update Complete с текстом Update Complete. Внизу есть кнопка ОК.

Когда обновление будет завершено, появится приглашение.

Выберите «ОК».

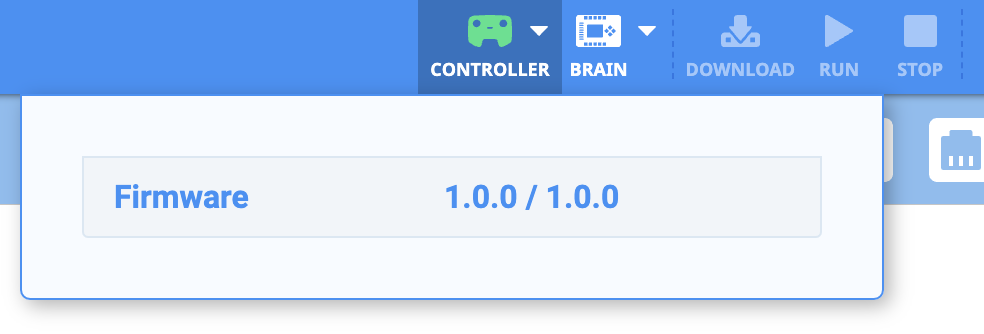

VEXcode EXP с зеленым значком контроллера на панели инструментов, указывающим на то, что прошивка контроллера обновлена.

Прошивка контроллера теперь обновлена, и значок контроллера на панели инструментов станет зеленым.
