Хотя лаборатории STEM IQ (1-го поколения) были разработаны для набора IQ (1-го поколения) и соответствуют формату SPARK, существует множество способов обучения STEM-лабораторий (1-го поколения) с помощью набора IQ (2-го поколения). В этой статье мы предоставляем вам ресурсы, которые помогут адаптировать лаборатории STEM (1-го поколения), предоставляя вам возможность обучать все лаборатории IQ STEM с помощью вашего комплекта IQ (2-го поколения).
Общие соображения при преподавании лабораторных работ STEM IQ (1-го поколения) с использованием комплектов IQ (2-го поколения)
Необходимо будет изменить только два раздела лаборатории SPARK (1-го поколения) — разделы «Поиск» и «Игра». В разделе «Поиск» учащиеся создают своего робота (или механизм), а в разделе «Игра» они проводят практические занятия со своим роботом.
В целом, существуют некоторые процедуры подключения, сохранения, загрузки и запуска проектов в IQ (2-го поколения), которые немного отличаются от тех, что находятся в разделе «Игра» в SPARK Labs.
- См. статьи в разделе «Подключение к мозгу библиотеки STEM для получения обновленных инструкций по подключению мозга робота к VEXcode IQ.
- Актуальную информацию о том, как сохранять проекты на планшете или компьютере, см. в статьях в разделе « Открытие и сохранение блоков проекта» библиотеки STEM
- В этой статье приведены обновленные инструкции по загрузке и запуску блочного проекта VEXcode IQ.
В следующем разделе описаны лаборатория SPARK (1-го поколения), сборка IQ (1-го поколения), которая используется для этой лаборатории, и совместимая сборка IQ (2-го поколения), которую вы можете использовать для выполнения лабораторных работ. Также включены предложения по адаптации раздела «Игра» в каждой лаборатории.
- Выберите название лаборатории STEM, чтобы открыть лабораторию STEM (1-го поколения) в новом окне.
- Выберите имя сборки, чтобы открыть инструкции по сборке в новом окне.
Движение вперед и назад
Изучите поведение роботов и запрограммируйте автопилот для движения вперед и назад. Смотрите лабораторию STEM Drive Forward and Reverse здесь.
| (1-е поколение) Сборка | Рекомендуемая сборка (2-го поколения) | Адаптации к «Игре» |
|---|---|---|
|

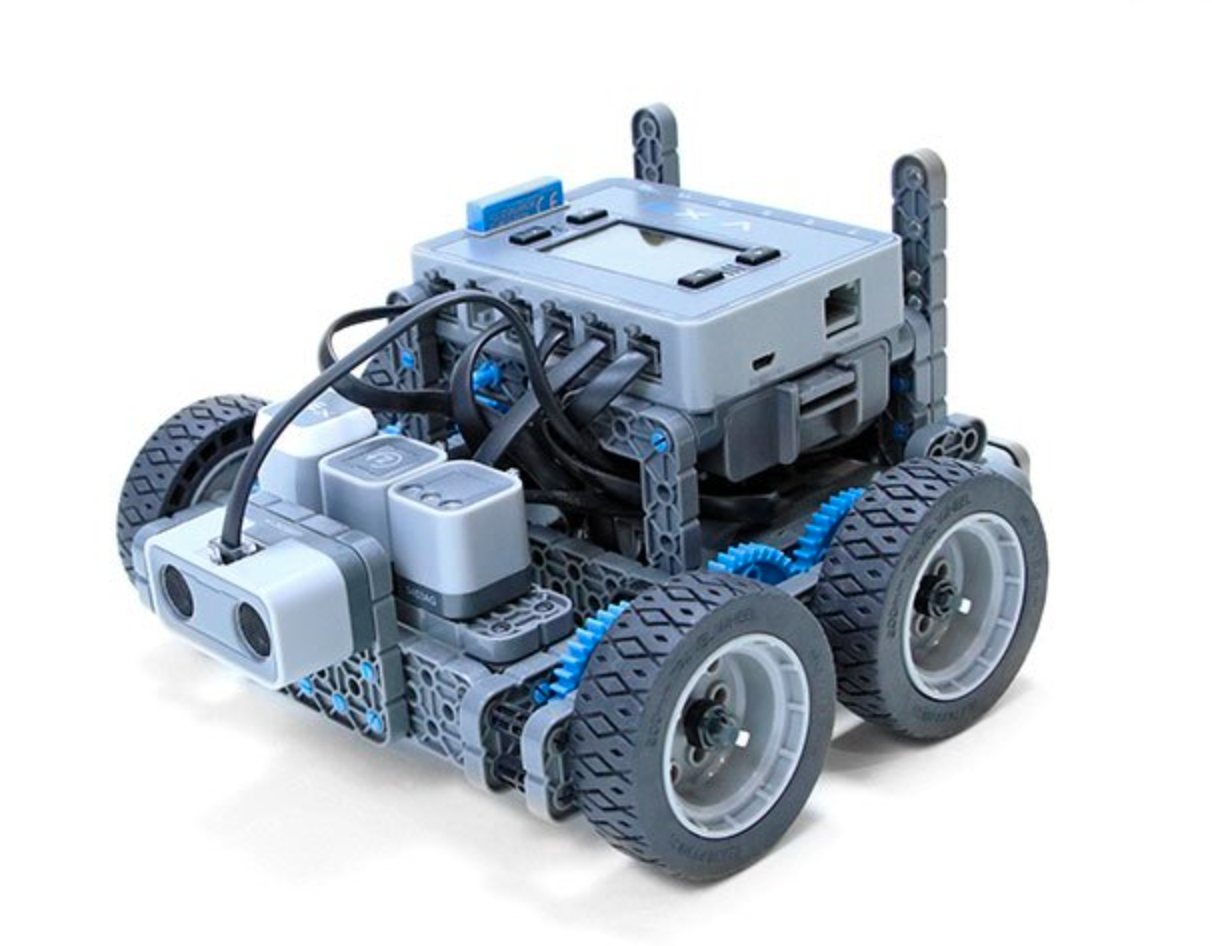

Автопилот |

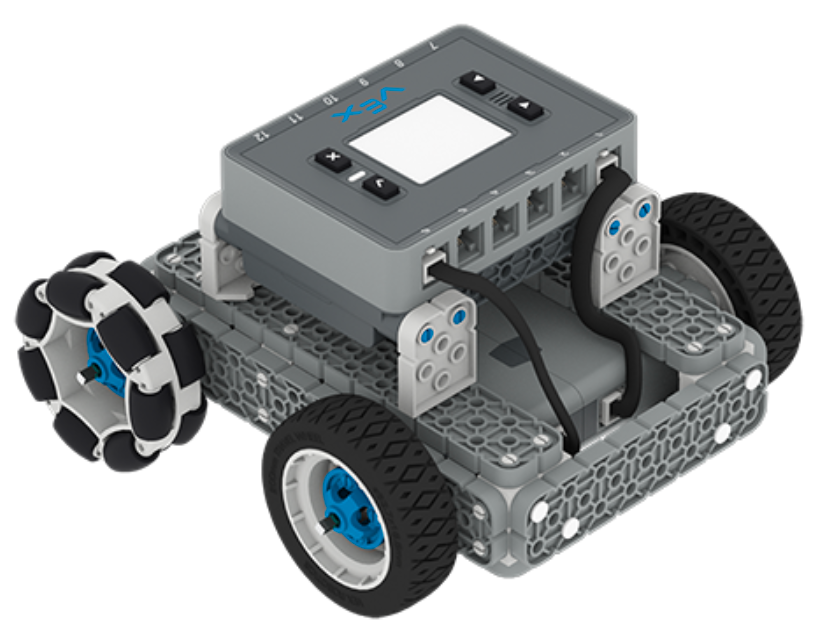

БазовыйБот |

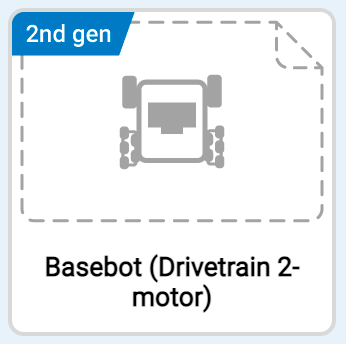

Используйте шаблон BaseBot (Drivetrain 2-motor) в VEXcode IQ вместо Autopilot (Drivetrain). Проект, который студенты создают в разделе «Игра» лабораторной работы, не требует изменений. |
Поворот
Изучите поведение роботов и запрограммируйте автопилот для поворота. Смотрите Turning STEM Lab здесь.
| (1-е поколение) Сборка | Рекомендуемая сборка (2-го поколения) | Адаптации к «Игре» |
|---|---|---|
|
Автопилот |
БазовыйБот |
Используйте шаблон BaseBot (Drivetrain 2-motor) в VEXcode IQ вместо Autopilot (Drivetrain). Проект, который студенты создают в разделе «Игра» лабораторной работы, не требует изменений. |
Clawbot с контроллером
Запрограммируйте контроллер IQ для управления Clawbot IQ с помощью циклов. Посмотрите Clawbot с контроллером STEM Lab здесь.
| (1-е поколение) Сборка | Рекомендуемая сборка (2-го поколения) | Адаптации к «Игре» |
|---|---|---|
|
Когтебот IQ |

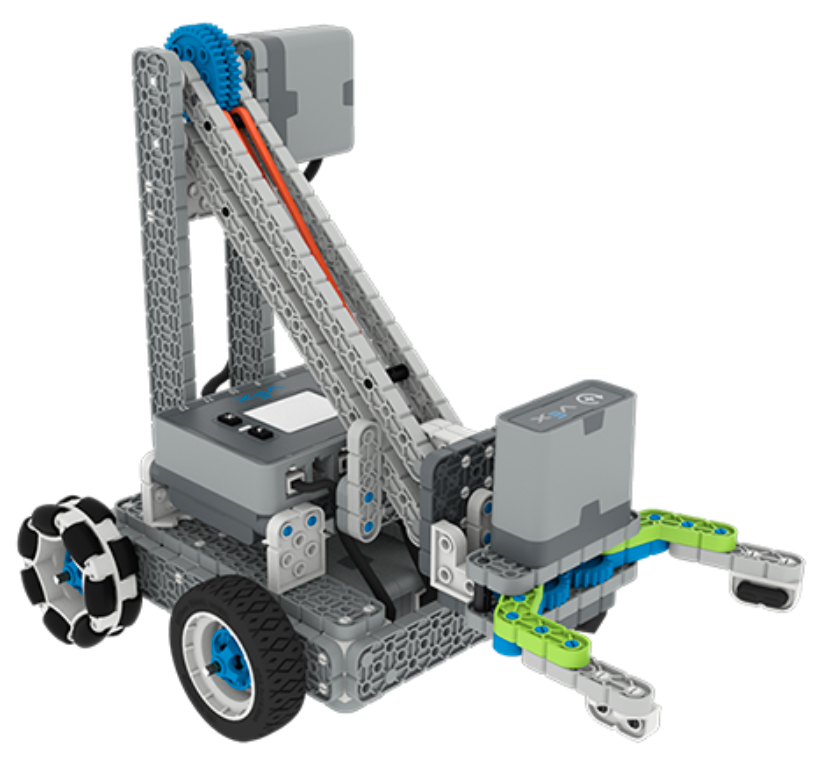

Коготьбот |

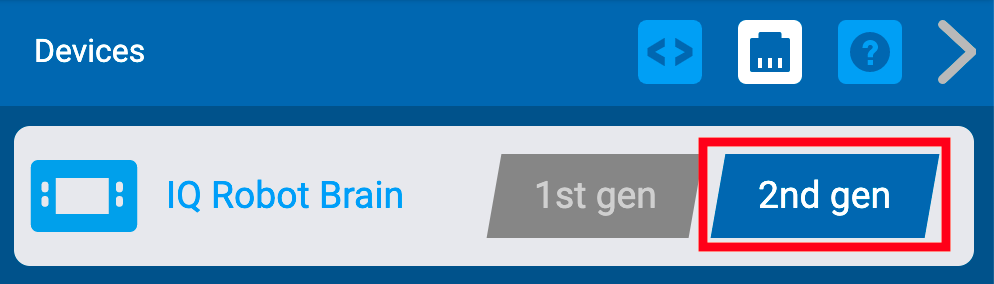

Используйте шаблон Clawbot (трансмиссия с 2 двигателями), как указано в разделе «Игра» Лаборатории. Затем предложите учащимся преобразовать конфигурацию для мозга (2-го поколения). Учащимся просто нужно будет выбрать «2-е поколение» в окне «Устройства». Дополнительную информацию о том, как преобразовать проект (1-го поколения) для Brain (2-го поколения), . в этой статьеПолезную информацию о том, как заряжать, подключать и использовать контроллер IQ (2-го поколения), смв этом разделе библиотеки STEM |
Изменение скорости
Изучите изменение скорости робота-автопилота, создавая проекты, управляющие роботом. См. лабораторию STEM «Изменение скорости» здесь.
| (1-е поколение) Сборка | Рекомендуемая сборка (2-го поколения) | Адаптации к «Игре» |
|---|---|---|
|
Автопилот |
БазовыйБот |
Используйте шаблон BaseBot (Drivetrain 2-motor) в VEXcode IQ вместо Autopilot (Drivetrain). Проект, который студенты создают в разделе «Игра» лабораторной работы, не требует изменений. |
Движение Вызов
Запрограммируйте автопилот, чтобы двигаться по заданному пути с последовательностью движений. Смотрите лабораторию STEM-испытаний по движению здесь.
| (1-е поколение) Сборка | Рекомендуемая сборка (2-го поколения) | Адаптации к «Игре» |
|---|---|---|
|
Автопилот |
БазовыйБот |
Поскольку эта лабораторная работа представляет собой открытую задачу, нет необходимости ее модифицировать. Обратитесь к этому разделу библиотеки STEM для получения информации об использовании датчиков VEX IQ, если ваши ученики включают датчики в свои проекты. |
Петля, вот она!
Узнайте, как программировать циклы, чтобы ваш робот мог работать с канавками. Смотри Петлю, Вот она! STEM-лаборатория здесь.
| (1-е поколение) Сборка | Рекомендуемая сборка (2-го поколения) | Адаптации к «Игре» |
|---|---|---|
|
Когтебот IQ |
Коготьбот |
Используйте шаблон повторяющихся действий, как указано в разделе «Игра» лабораторной работы. Затем предложите учащимся преобразовать конфигурацию для мозга (2-го поколения). Студентам просто нужно будет выбрать «2-е поколение» в окне «Устройства». Дополнительную информацию о том, как преобразовать проект (1-го поколения) для Brain (2-го поколения), см. в этой статье Учебные пособия и проект в Лаборатории будут без проблем работать с Clawbot (2-го поколения). |
Делать или не делать
Запрограммируйте своего робота, чтобы он действовал в соответствии с условиями, и создайте пользовательский интерфейс (UI). См. лабораторию STEM «Что делать или не делать» здесь.
| (1-е поколение) Сборка | Рекомендуемая сборка (2-го поколения) | Адаптации к «Игре» |
|---|---|---|
| Когтебот IQ |
Клобот |
Используйте шаблон Clawbot (трансмиссия с 2 двигателями), как указано в разделе «Игра» Лаборатории. Затем предложите учащимся преобразовать конфигурацию для мозга (2-го поколения). Студентам просто нужно будет выбрать «2-е поколение» в окне «Устройства». Дополнительную информацию о том, как преобразовать проект (1-го поколения) для Brain (2-го поколения), см. в этой статье Сведения о кнопках на Brain (2-го поколения) см. в этой статье. Кнопки — это стрелки «влево» и «вправо» на Brain (2-го поколения). Учебные пособия и проект в STEM-лаборатории (1-го поколения) будут работать с Clawbot (2-го поколения). |
Испытательный стенд - датчики VEX IQ
Постройте испытательный стенд, чтобы исследовать, как работают датчики IQ, и примите участие в соревновании «Почувствуй это». См. IQ (1-го поколения) Тестовая STEM-лаборатория здесь.
| (1-е поколение) Сборка | Рекомендуемая сборка (2-го поколения) | Адаптация при использовании комплекта IQ (2-го поколения) |
|---|---|---|
|

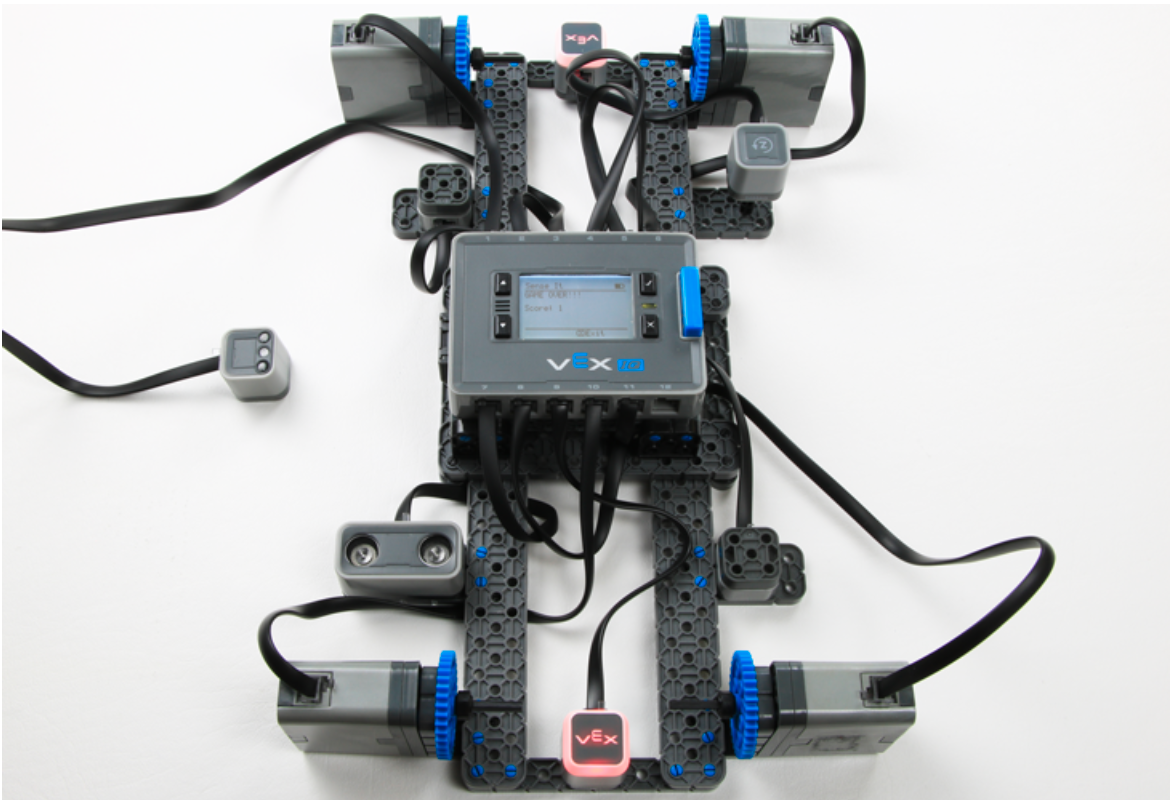

Испытательный стенд |
Бесплатная сборка |
Если вы используете комплект IQ (2-го поколения), выполните серию заданий на испытательном стенде IQ (2-го поколения) . Эта серия занятий предназначена для использования с IQ (2-го поколения) вместо испытательной лаборатории STEM Lab (1-го поколения). Серия упражнений на испытательном стенде предоставляет обучение учащимся с использованием датчиков IQ (2-го поколения). |
Самая высокая башня
Постройте самую высокую башню, способную выдержать имитацию землетрясения. Посмотрите самую высокую башню STEM Lab здесь. *Инструкции по сборке встроены в STEM Lab.
| (1-е поколение) Сборка | Рекомендуемая сборка (2-го поколения) | Адаптации к «Игре» |
|---|---|---|
|

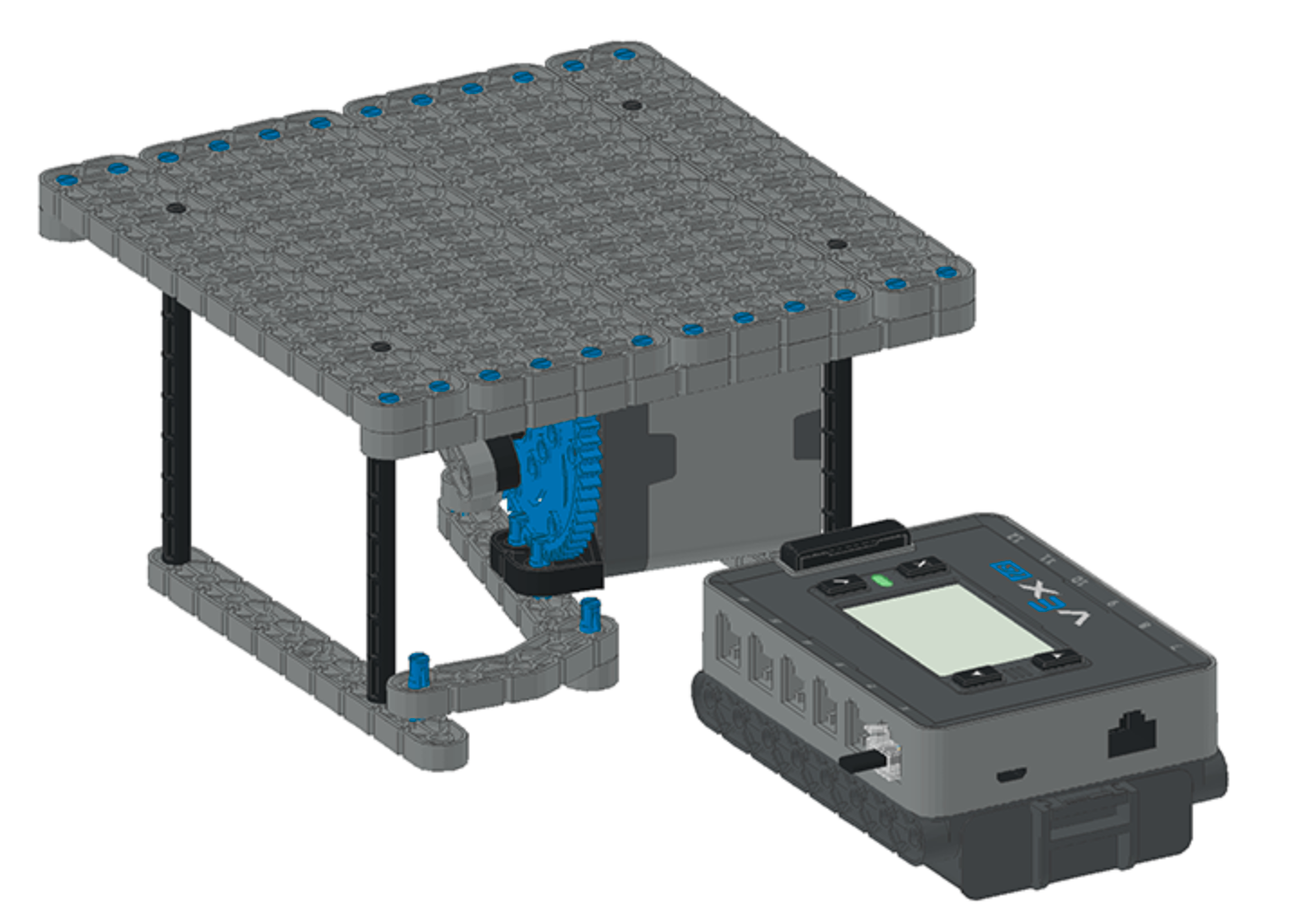

Платформа землетрясения |
Такой же | Для этой сборки требуется шестерня 60T. Вам необходимо приобрести комплект Gear Add-On Kit, включающий в себя Gear 60T. Чтобы приобрести, перейдите на эту страницу. |
БЕЗУМНЫЙ Коробка
Узнайте, как механические преимущества крутящего момента и скорости связаны с передаточными числами. Смотри безумие Коробка STEM Lab здесь. *Инструкции по сборке встроены в лабораторию STEM.
| (1-е поколение) Сборка | Рекомендуемая сборка (2-го поколения) | Адаптации к «Игре» |
|---|---|---|
|

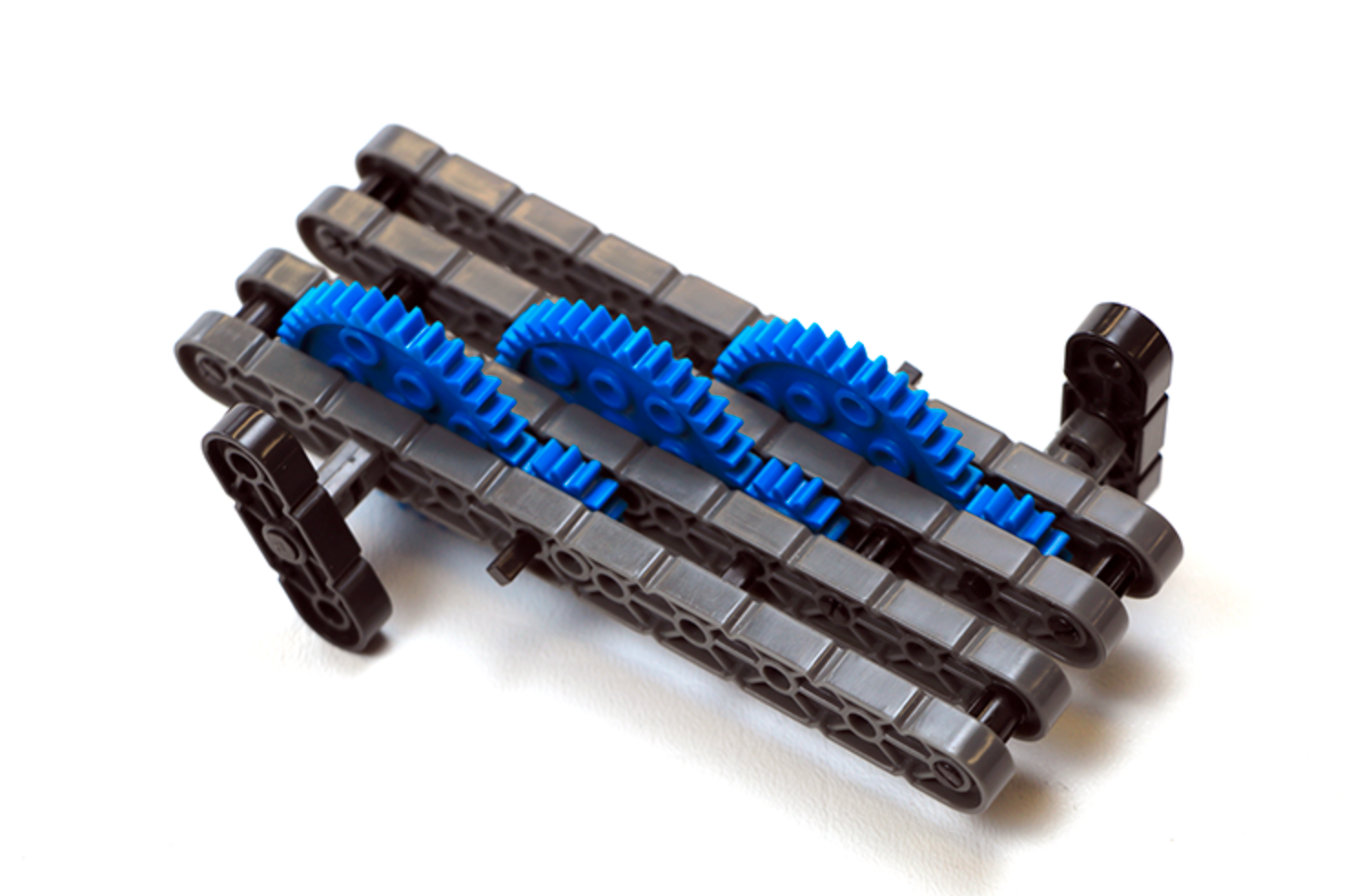

MAD-ящик |
Его можно собрать с помощью комплекта IQ (2-го поколения). Цвета деталей могут отличаться, но размеры, указанные в инструкции по сборке, одинаковы |
Никаких изменений в разделе «Играть» не требуется. |
Граббер
Создайте устройство, использующее ножничные рычаги для преобразования направления движения, и изучите механику ножничных рычагов. Смотрите Grabber STEM Lab здесь. *Инструкции по сборке встроены в STEM Lab.
| (1-е поколение) Сборка | Рекомендуемая сборка (2-го поколения) | Адаптации к «Игре» |
|---|---|---|
|

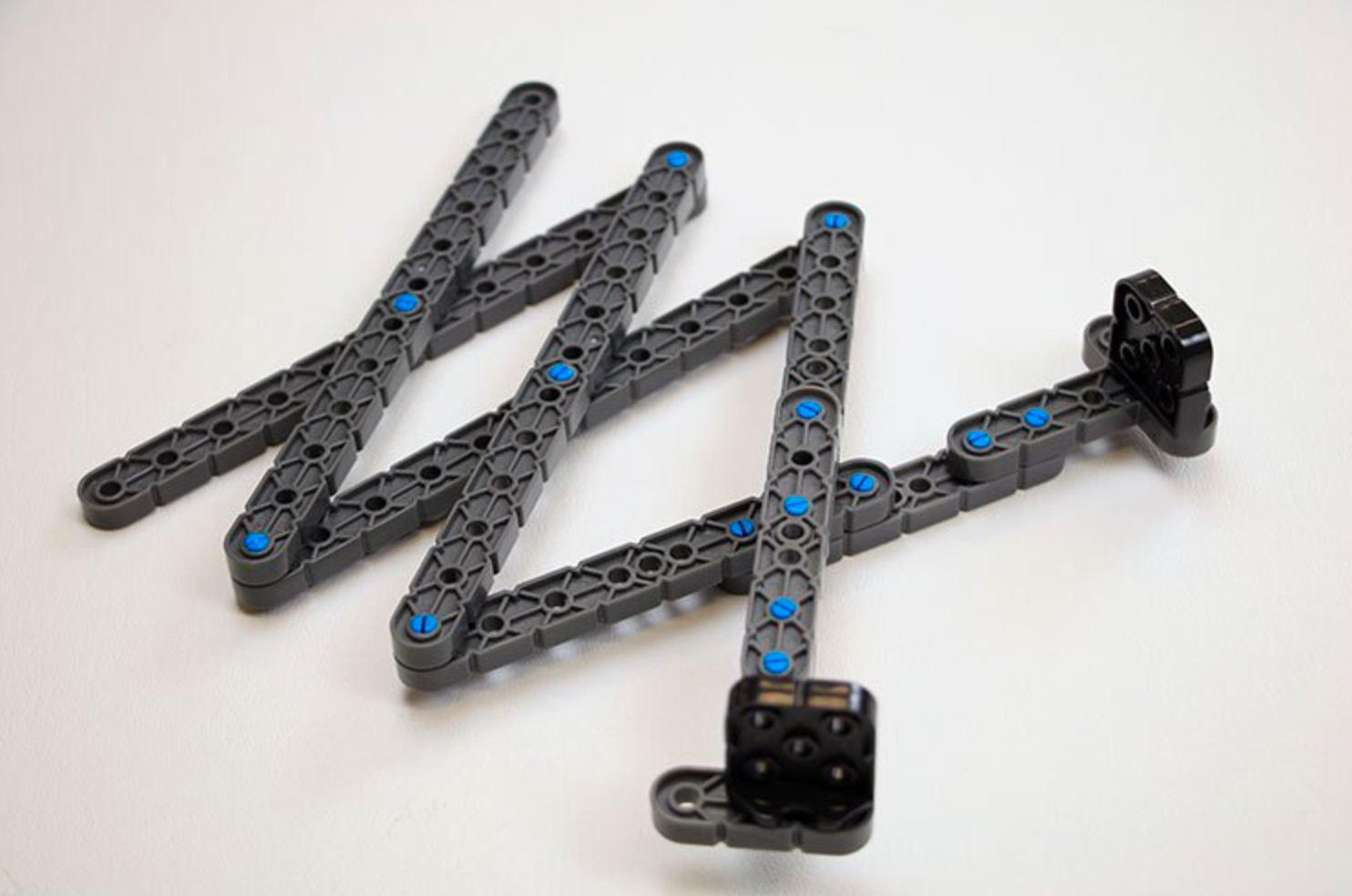

Граббер |
Его можно собрать с помощью комплекта IQ (2-го поколения). Цвета деталей могут отличаться, но размеры, указанные в инструкции по сборке, одинаковы. |
Никаких изменений в разделе «Играть» не требуется. |
