Обновление прошивки VEX IQ (1-го поколения) с помощью утилиты VEXos – Библиотека VEX

Используете VEX IQ (2-го поколения) с VEXcode IQ на основе приложения? См. эту статью.

Интеллектуальные устройства VEX IQ, включая мозг, контроллер, интеллектуальный двигатель и датчики, содержат собственные внутренние процессоры и работают под управлением специального программного обеспечения, называемого прошивкой. Прошивка VEX IQ называется VEXos.

VEXos — это робототехническая операционная система, которая использует гибкость и мощь оборудования VEX для суровых условий соревнований и разнообразных потребностей обучения робототехнике. Эта операционная система использует обработку в реальном времени для повторяемости операций на максимально возможных скоростях.

Мозг VEX IQ закодирован с использованием VEXcode IQ. VEXcode IQ требует самые последние версии VEXos, потому что:

Каждое обновление VEXcode IQ потребует установки последней версии прошивки VEXos на Brain перед загрузкой проектов.
Обновления VEXos включают исправления известных ошибок и дополнения к программному обеспечению, необходимые для работы любых новых устройств, входящих в линейку продуктов VEX IQ.
Обновления позволяют использовать расширенные функции программирования.

Регулярное обновление прошивки гарантирует правильную работу интеллектуальных устройств VEX IQ. Если ваш Brain не подключается к VEXcode IQ или значок Brain на панели инструментов VEXcode IQ имеет оранжевый цвет, вам необходимо обновить прошивку.

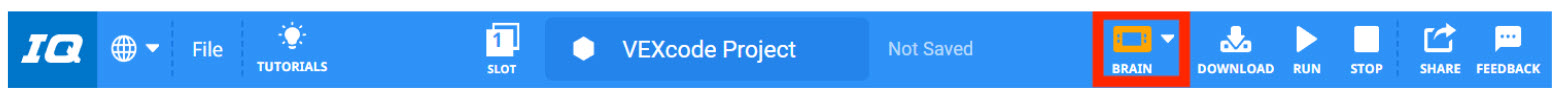

VEXcode IQ с оранжевым значком Brain на панели инструментов, указывающим на то, что прошивка Brain устарела.

Примечание: Перед попыткой открыть утилиту VEXos убедитесь что VEXcode IQ или любое другое приложение VEXcode. Оба приложения не могут быть открыты и запущены одновременно.

Загрузка VEXos

Значок приложения VEXos Utility.

Прошивка VEXos — это отдельное приложение, которое необходимо на устройство Windows или.

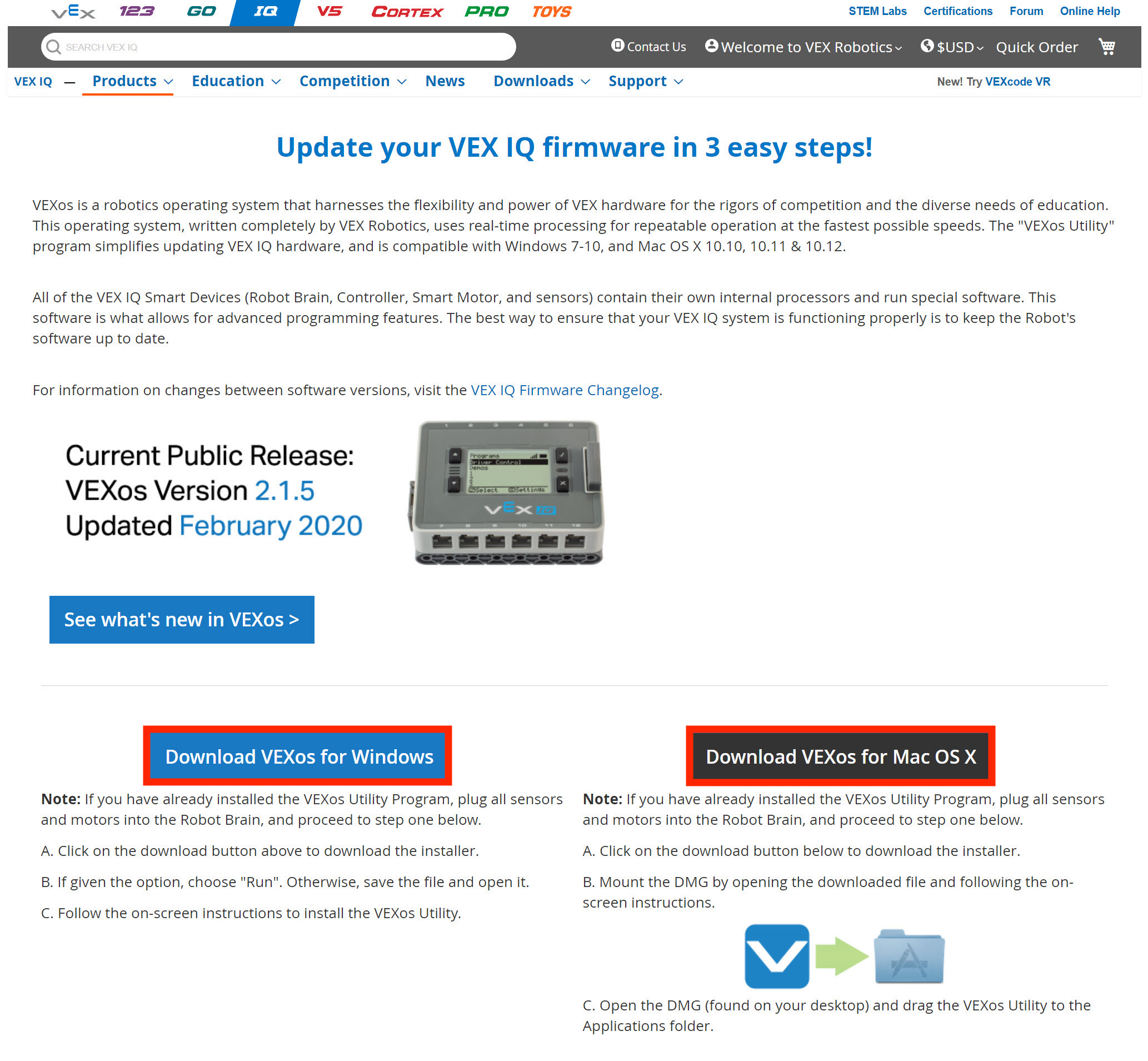

Скриншот статьи библиотеки VEX со ссылками на загрузку утилиты прошивки VEXos.

Для получения дополнительной информации об установке VEXos на ваше устройство просмотрите эти статьи из библиотеки VEX:

Использование VEXos для обновления VEX IQ

После загрузки и установки приложения VEXos можно обновить прошивку вашего IQ Brain, связанных с ним двигателей и датчиков, выполнив следующие действия:

Мозг подключен к ноутбуку с помощью USB-кабеля.

Подключите свое устройство к IQ Brain с помощью USB-кабеля.

Мозг с выделенной кнопкой «Проверка», указывающей на то, что ее следует нажать для включения Мозга.

Включите IQ Brain.

Значок приложения VEXos Utility.

Запустите утилиту VEXos.

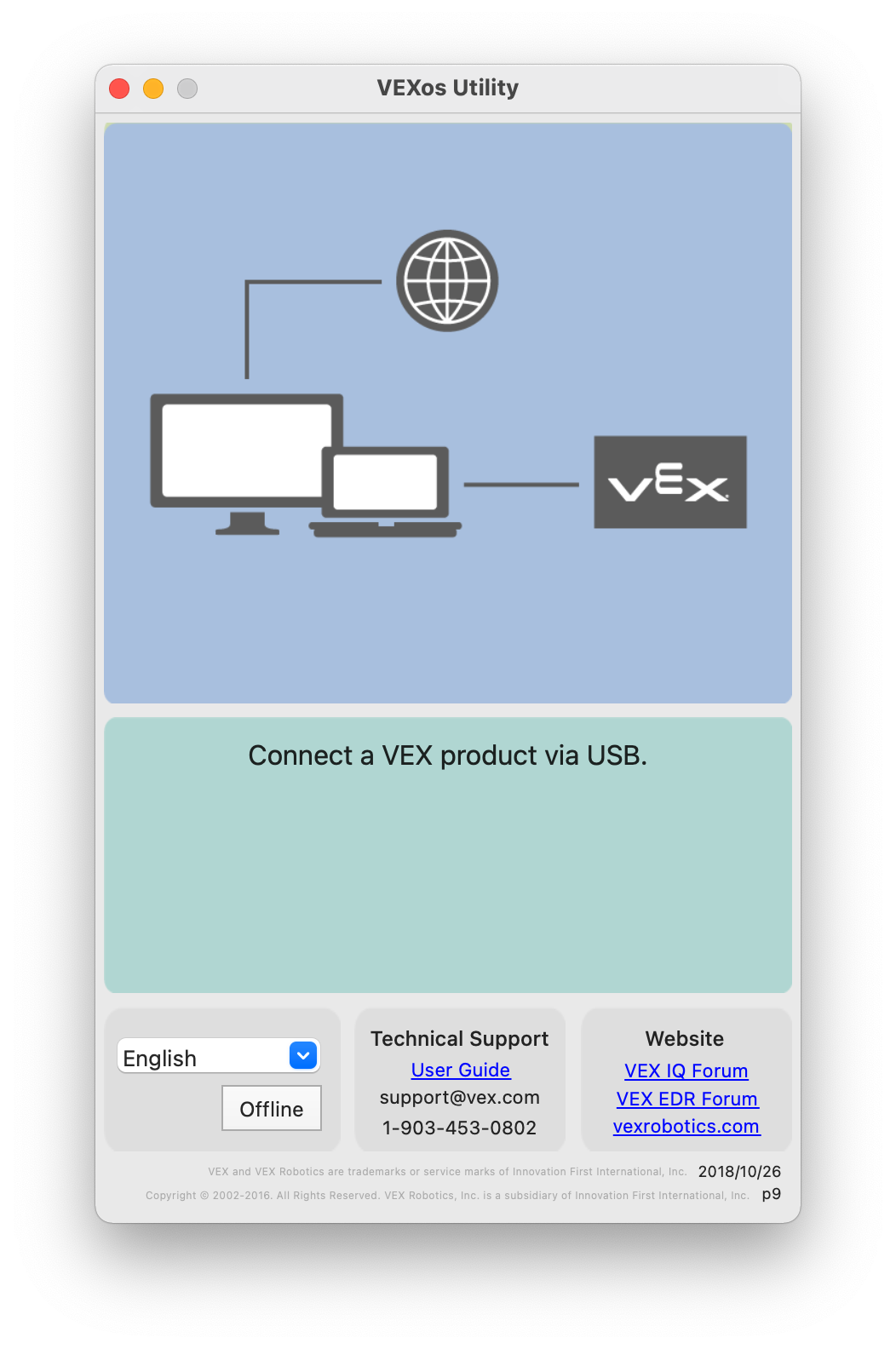

Скриншот окна утилиты VEXos с сообщением «Подключите продукт VEX через USB». На схеме показано, что компьютер должен быть подключен к Интернету и продукту VEX, чтобы иметь возможность обновить прошивку этого продукта.

Убедитесь, что все электронные устройства (интеллектуальные двигатели, датчикии привязанный контроллер) подключены к IQ Brain.

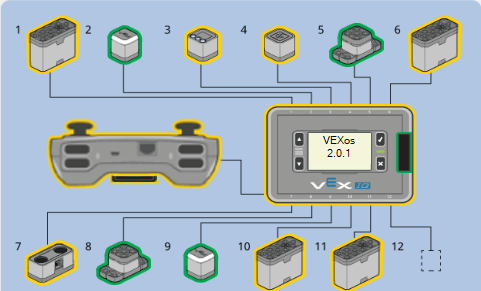

Скриншот окна утилиты VEXos с подключенным через USB Brain. Мозг и все его соединения показаны на схеме, включая 11 устройств Smart Port и контроллер. Некоторые устройства, включая Brain, подсвечиваются желтым цветом, что указывает на то, что их прошивка устарела.

Детали, которые необходимо обновить, выделены желтым цветом.

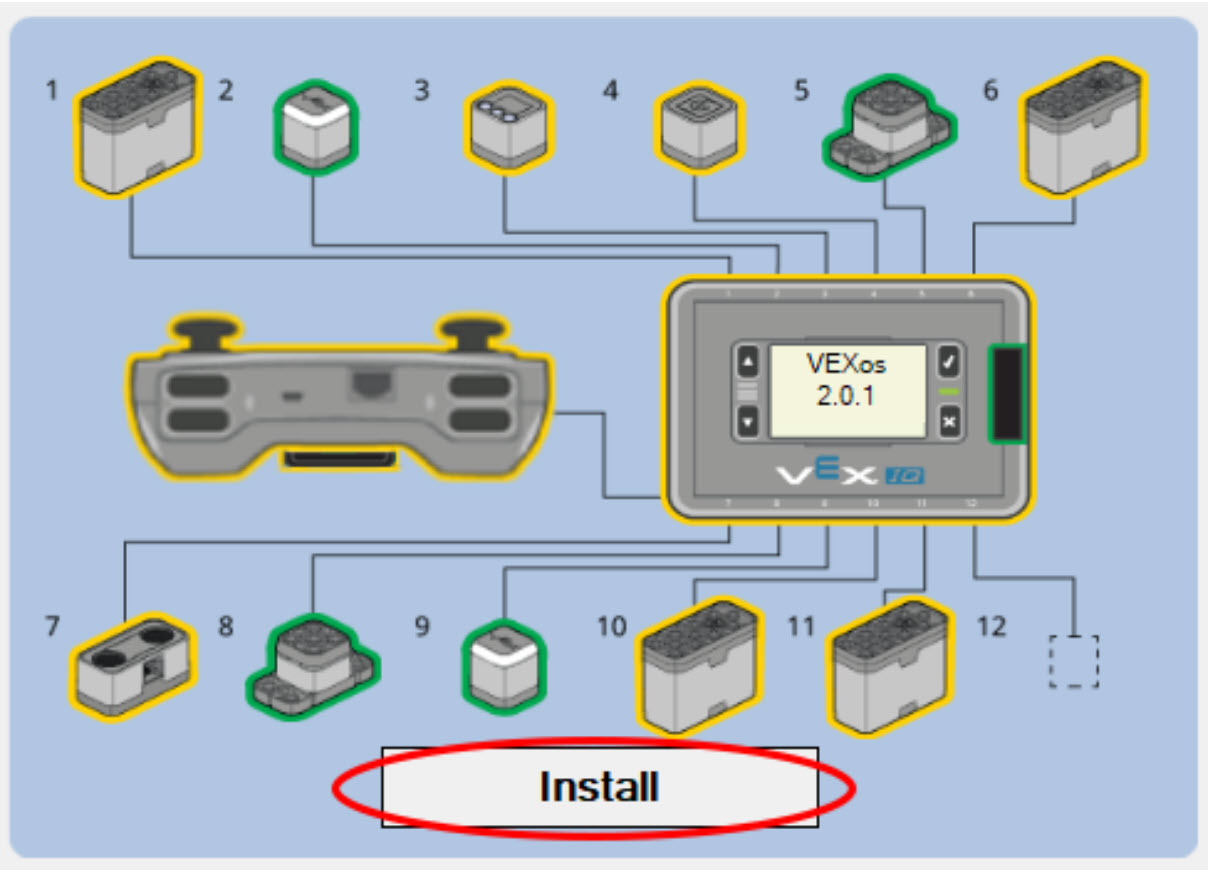

Скриншот окна утилиты VEXos с подключенным через USB Brain. Некоторые устройства на схеме выделены желтым цветом, что указывает на то, что их прошивка устарела. Кнопка «Установить» ниже выделена.

Выберите «Установить» в утилите VEXos и не отсоединяйте кабели и не закрывайте утилиту до завершения обновления.

Примечание: IQ Brain может перезагрузиться во время процесса обновления. Включайте IQ Brain снова только в том случае, если будет предложено сделать это.

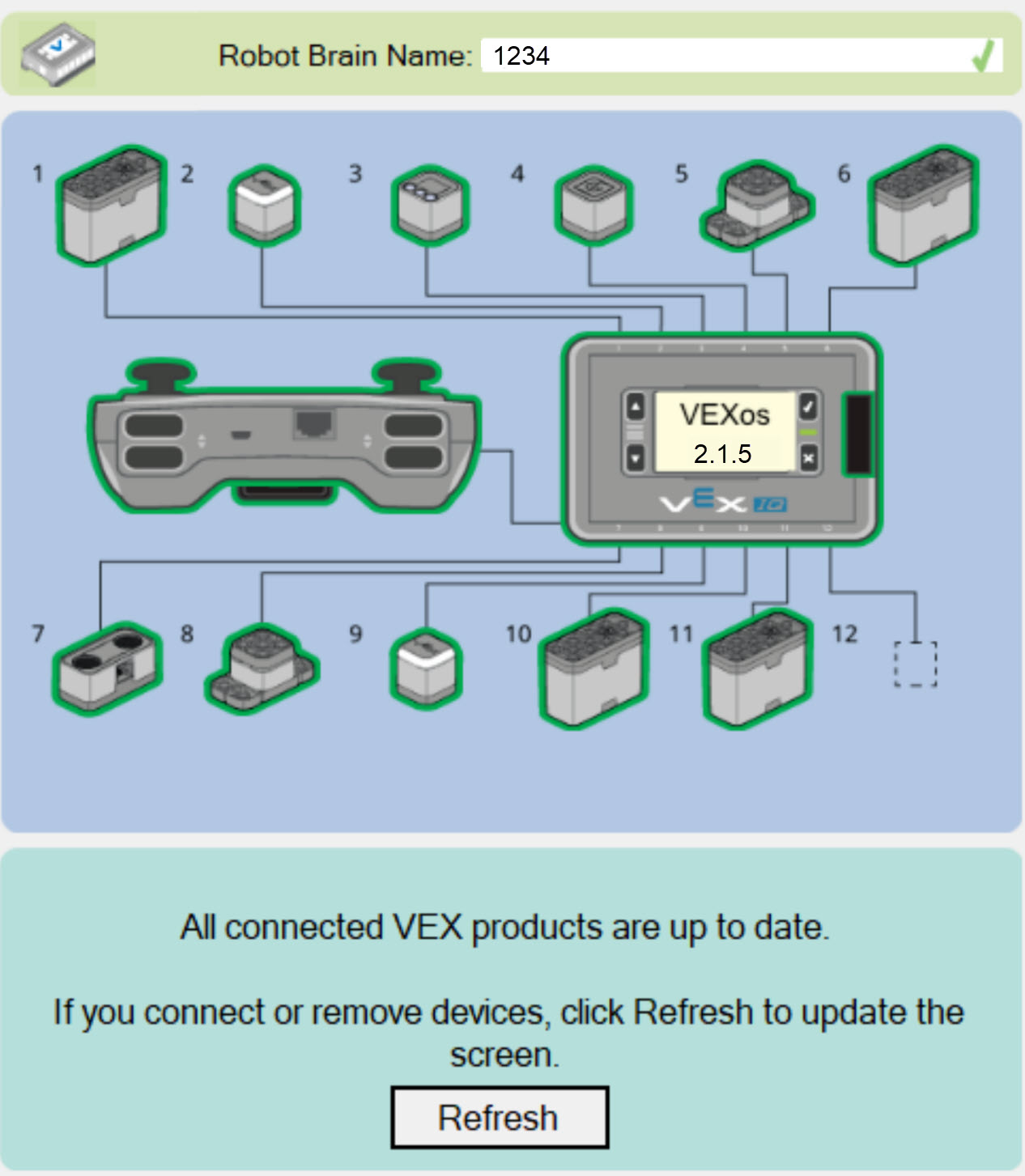

После завершения обновления вы услышите радостный звук и увидите сообщение: «Все подключенные продукты VEX обновлены». Затем вы можете отключить IQ Brain от компьютера. Вы успешно обновили прошивку IQ Brain и подключенных к нему компонентов!

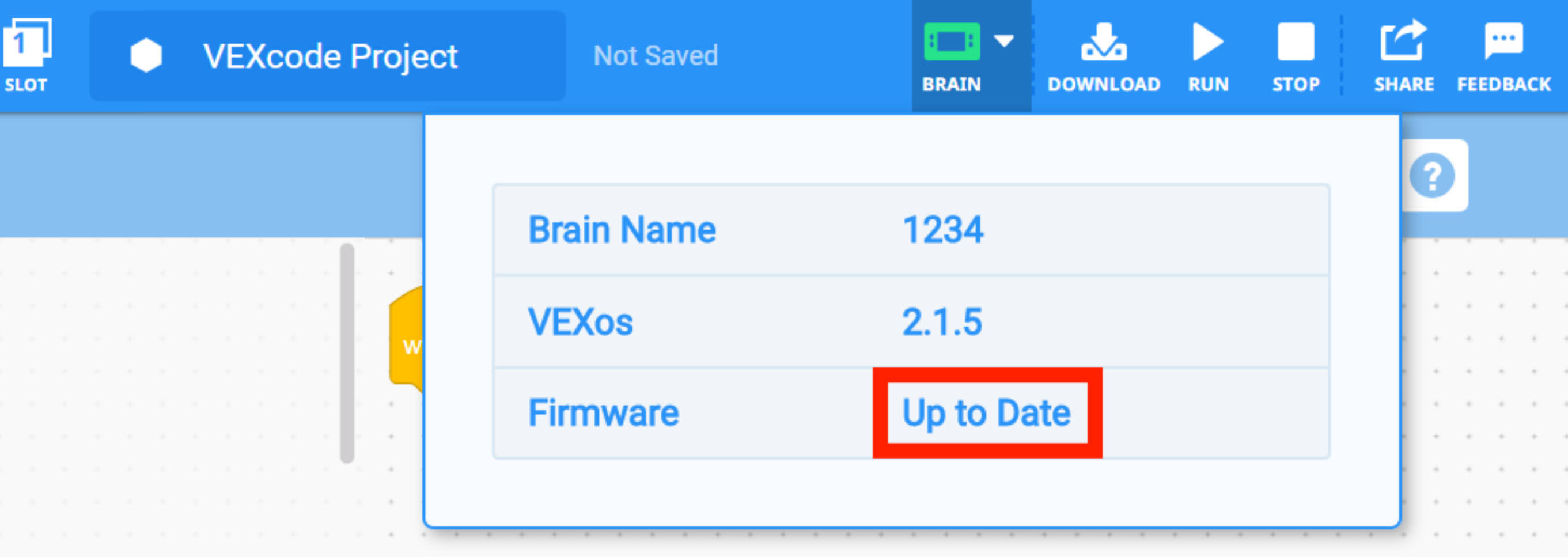

VEXcode IQ с зеленым значком Brain на панели инструментов, указывающим на то, что прошивка Brain обновлена. Раскрывающееся меню «Мозг» открыто, указанная прошивка выделена и имеет надпись «Обновлено».

Теперь при подключении IQ Brain к VEXcode IQ на панели инструментов вместо оранжевого значка Brain появится зеленый значок Brain. Теперь вы сможете загружать и запускать проекты VEXcode IQ.
