Определить статус Мозга можно по значку.

Цвет значка мозга	Иконка мозга	Положение дел
Белый		Нет соединения — Brain неправильно подключен к компьютеру или не включен.
Апельсин		Подключился, но прошивка Мозга не актуальная.
Зеленый		Подключено с последней прошивкой и готово к загрузке.

Икона белого мозга

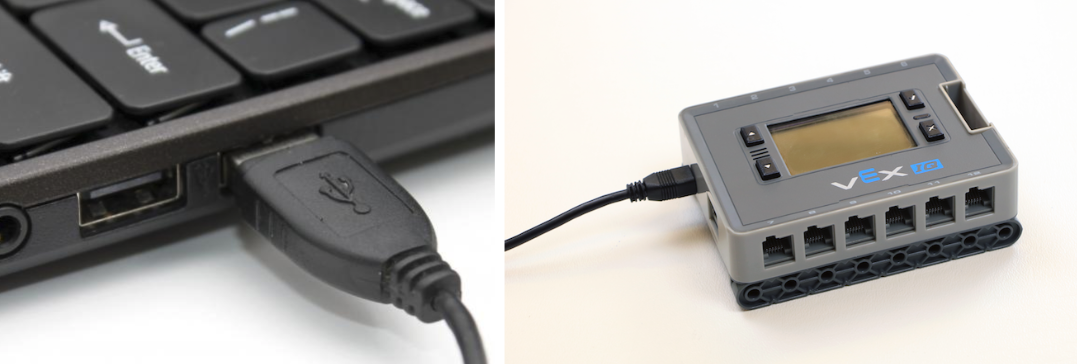

Мозг подключен к ноутбуку с помощью USB-кабеля.

Мозг не подключен.

Убедитесь, что Brain правильно подключен к компьютеру и включен.
Убедитесь, что USB-кабель работает правильно.
Убедитесь, что аккумулятор заряжен.

Оранжевый значок мозга (2-го поколения)

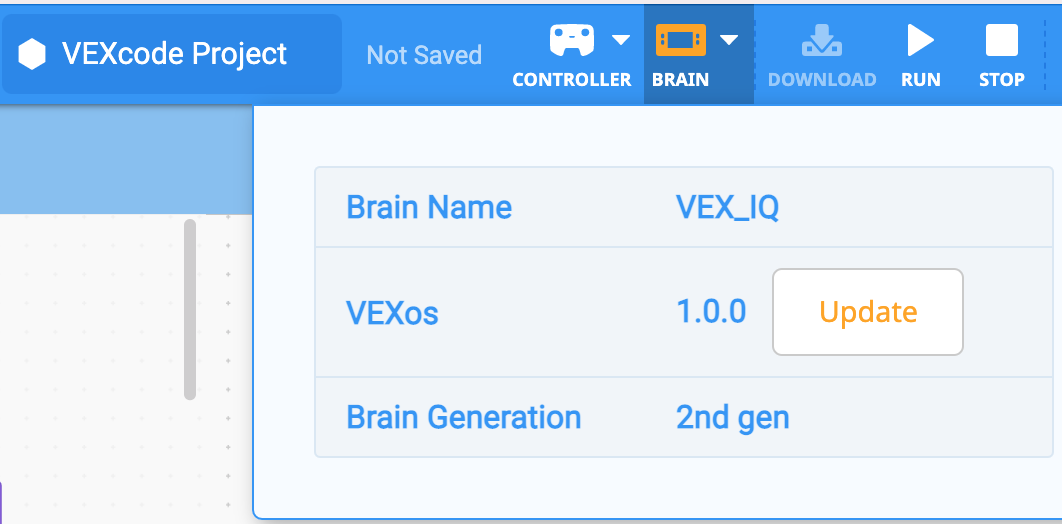

VEXcode IQ с оранжевым значком Brain на панели инструментов, указывающим на то, что прошивка Brain устарела. Открывается раскрывающееся меню Brain, а рядом с версией VEXos есть кнопка «Обновить».

Если вы используете VEX IQ (2-го поколения), вы можете обновить прошивку, выбрав «Обновить» в диалоговом окне.

Дополнительную информацию об обновлении прошивки (2-го поколения) см. в этой статье.

Оранжевый значок мозга (1-го поколения)

Утилита прошивки VEXos выдает сообщение: «Похоже, ваша прошивка устарела». Вам необходимо загрузить утилиту прошивки VEXos для Windows или Mac OS X. Для получения дополнительной информации щелкните эту ссылку здесь.

Если вы используете VEX IQ (1-го поколения), вам необходимо обновить Brain с помощью утилиты прошивки VEXos.

Воспользуйтесь ссылкой, предоставленной в VEXcode IQ, чтобы загрузить утилиту, или с этой статьей для получения помощи по загрузке утилиты и обновлению прошивки для IQ (1-го поколения).

Значок зеленого мозга

VEXcode IQ с зеленым значком Brain на панели инструментов, указывающим на то, что прошивка Brain обновлена. Раскрывающееся меню Brain открыто, и версия VEXos отображается без кнопки «Обновить» рядом с ней.

Вы готовы загрузить свой проект.

Для получения помощи в загрузке проекта на вашего робота эту статью.
