Introdução ao Fling: o bot herói de participação do VIQRC

Todos os anos, o IQ Hero Bot é concebido a partir do IQ Super Kit para proporcionar às equipas um ponto de partida para jogar o jogo VEX IQ Challenge atual. Pretende-se que equipas experientes consigam montar rapidamente um robô para investigar a dinâmica do jogo. Novas equipes também podem usar o Hero Bot para aprender habilidades valiosas de construção e ter um robô que podem personalizar para competir no início da temporada.

O jogo VEX IQ Challenge 2021-2022 está chegando. Consulte esta página para obter mais informações sobre o jogo e como é jogado. O Hero Bot desta temporada para jogar Pitching In é Fling. Pode ver as instruções de construção do Fling para obter mais informações.

Para as definições de jogo utilizadas ao longo deste artigo, uma visão geral das regras do jogo e da pontuação, ver o Manual do Jogo para Arremesso.


Capacidades de Pontuação

Fling pode pontuar das seguintes maneiras:

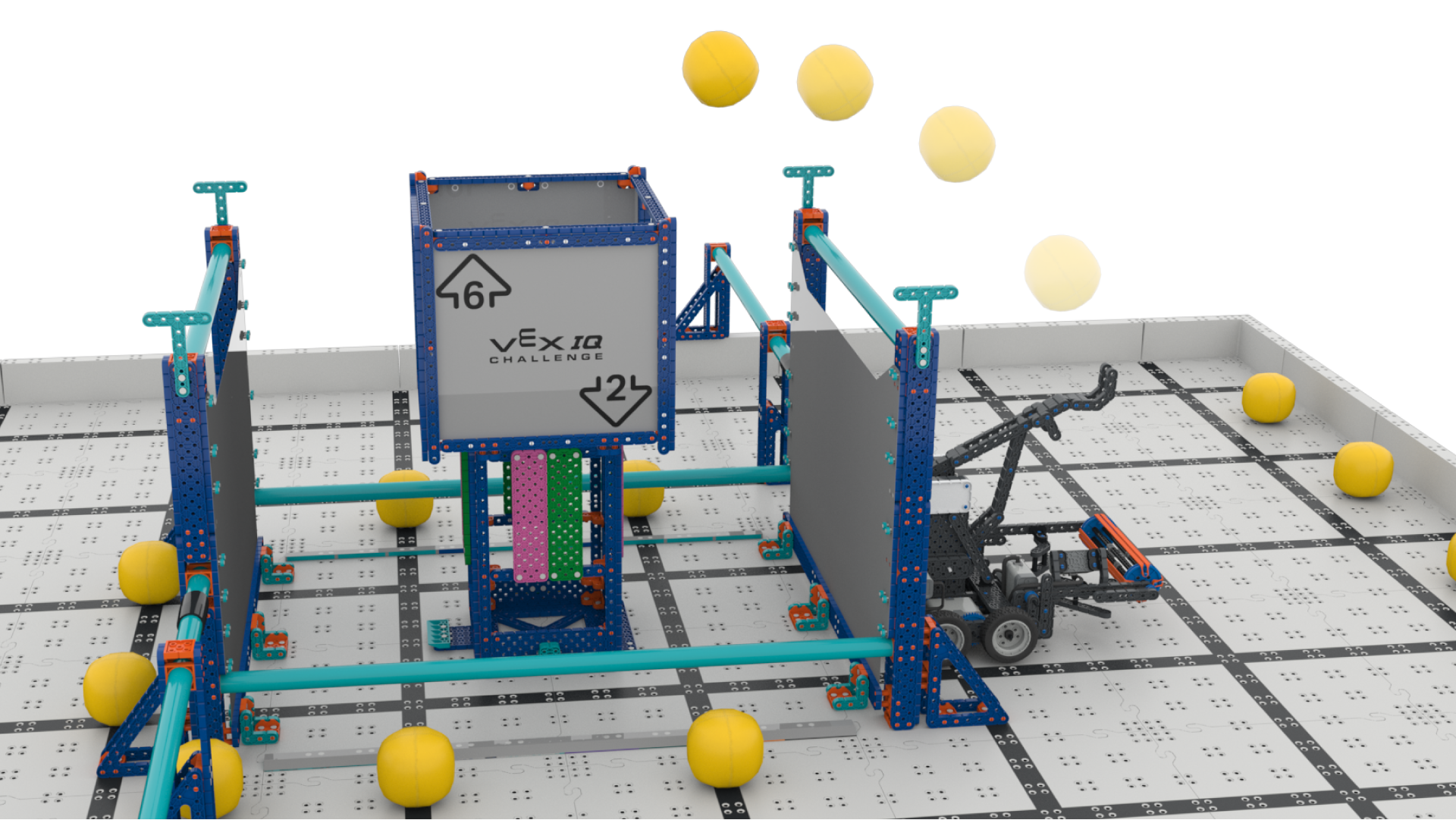

O robô Lança a Bola no Campo de Jogo, marcando um golo no Gol Alto utilizando o seu Braço Catapulta.

Marcar um golo no gol alto

Usando o braço de entrada e catapulta do Fling, as bolas podem ser marcadas com eficiência no gol alto.

Lançar o robô para o terreno de jogo, marcando um golo no cesto baixo utilizando a sua entrada de ar.

Marcar um golo no golo baixo

As bolas podem ser facilmente empurradas para o gol baixo usando o Fling's Intake.

Robô lançador no terreno de jogo recolhe bolas do cercado utilizando a sua entrada de ar.

Retire as bolas do curral.

Fling pode usar a entrada para limpar efetivamente as bolas do curral.

Robô lançador no terreno de jogo a executar uma manobra de suspensão baixa utilizando o seu braço catapulta.

Pendurado baixo numa barra suspensa

Fling é capaz de usar o braço catapulta para alcançar e pendurar em uma barra suspensa.


Características de design

Algumas das características de design proeminentes do Fling são a entrada, seu sistema de disparo de catapulta com design de manivela e a relação de engrenagem composta usada para mover o braço da catapulta.

Entrada de esfera

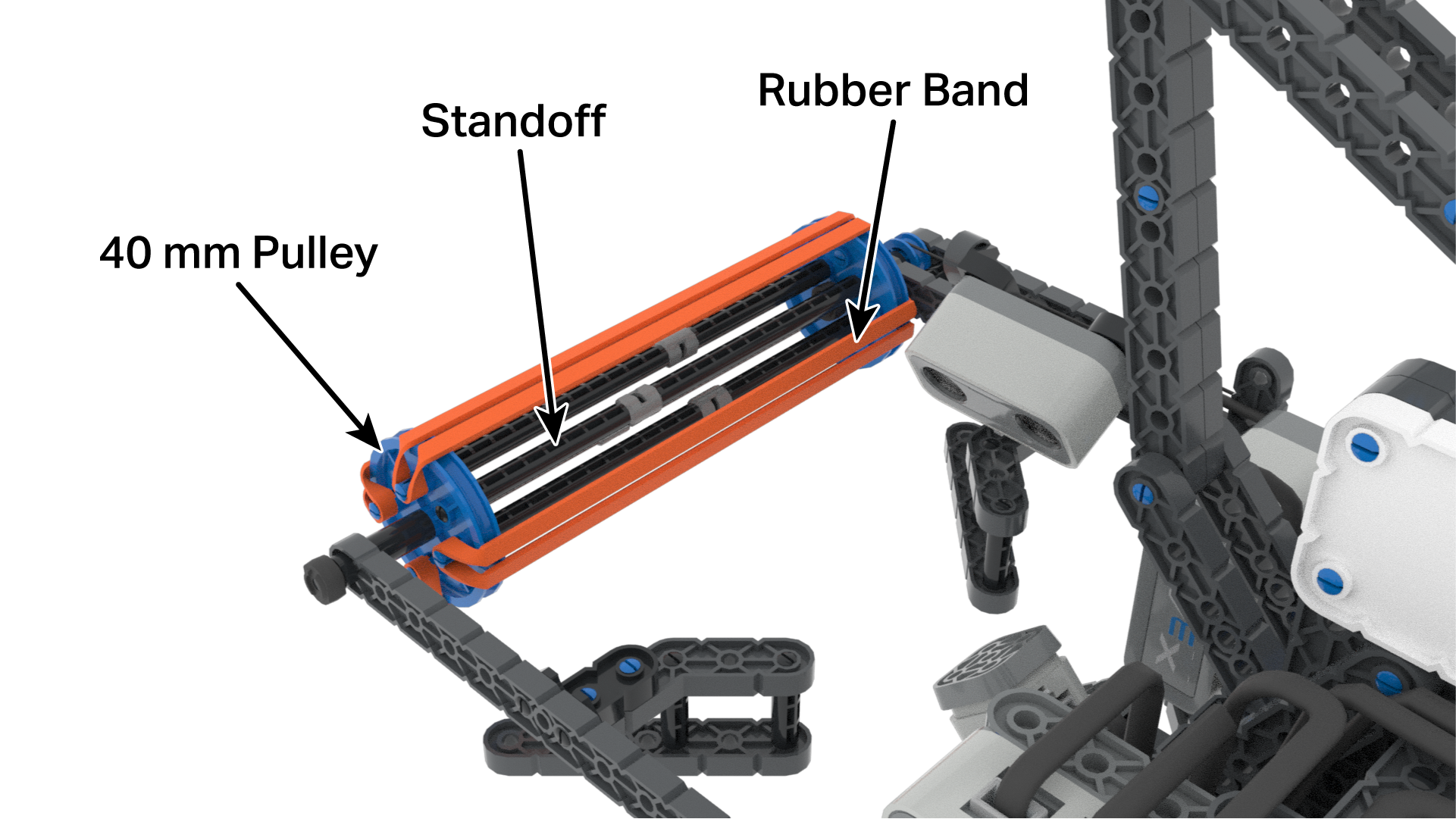

Vista em ângulo da estrutura do Fling para realçar as características do seu sistema de admissão. Os espaçadores, as faixas de borracha e as polias de 40 mm do sistema de admissão estão identificados para melhor explicar a sua montagem.

A entrada do Fling consiste em duas polias de 40 milímetros (mm) separadas por espaçadores e quatro elásticos esticados entre as polias.

Os elásticos agarram-se efetivamente às bolas enquanto a entrada gira.

A entrada pode girar para puxar uma bola ou ser invertida para soltar uma bola.

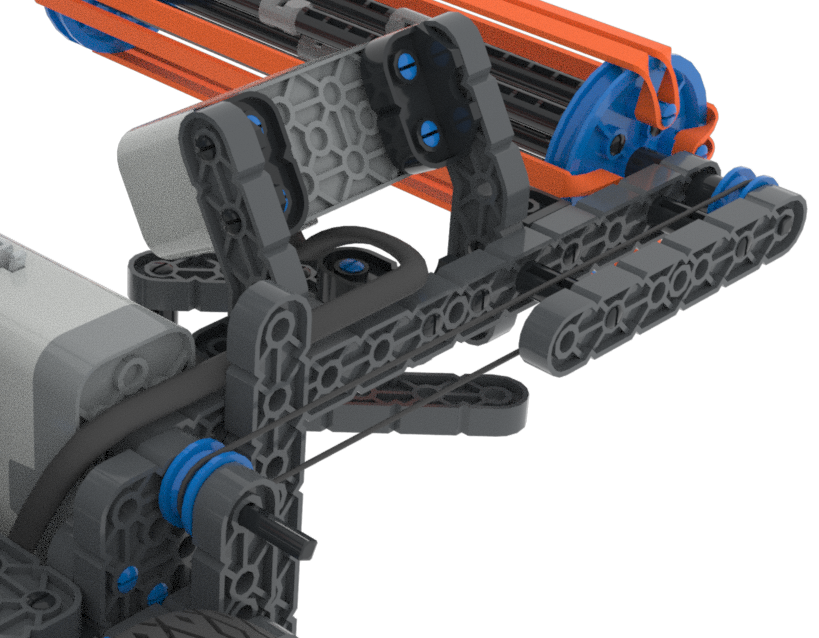

Visão aproximada da entrada de ar para destacar o motor e como a potência é transferida para a mesma.

A potência do motor de admissão é transferida por meio de duas polias de 10 milímetros (mm) e uma correia de borracha.

Isso fornece uma transferência suave de energia. Se uma bola ficar presa na entrada, a correia de borracha simplesmente deslizará, evitando qualquer dano.

Sistema de disparo de catapulta com design de manivela

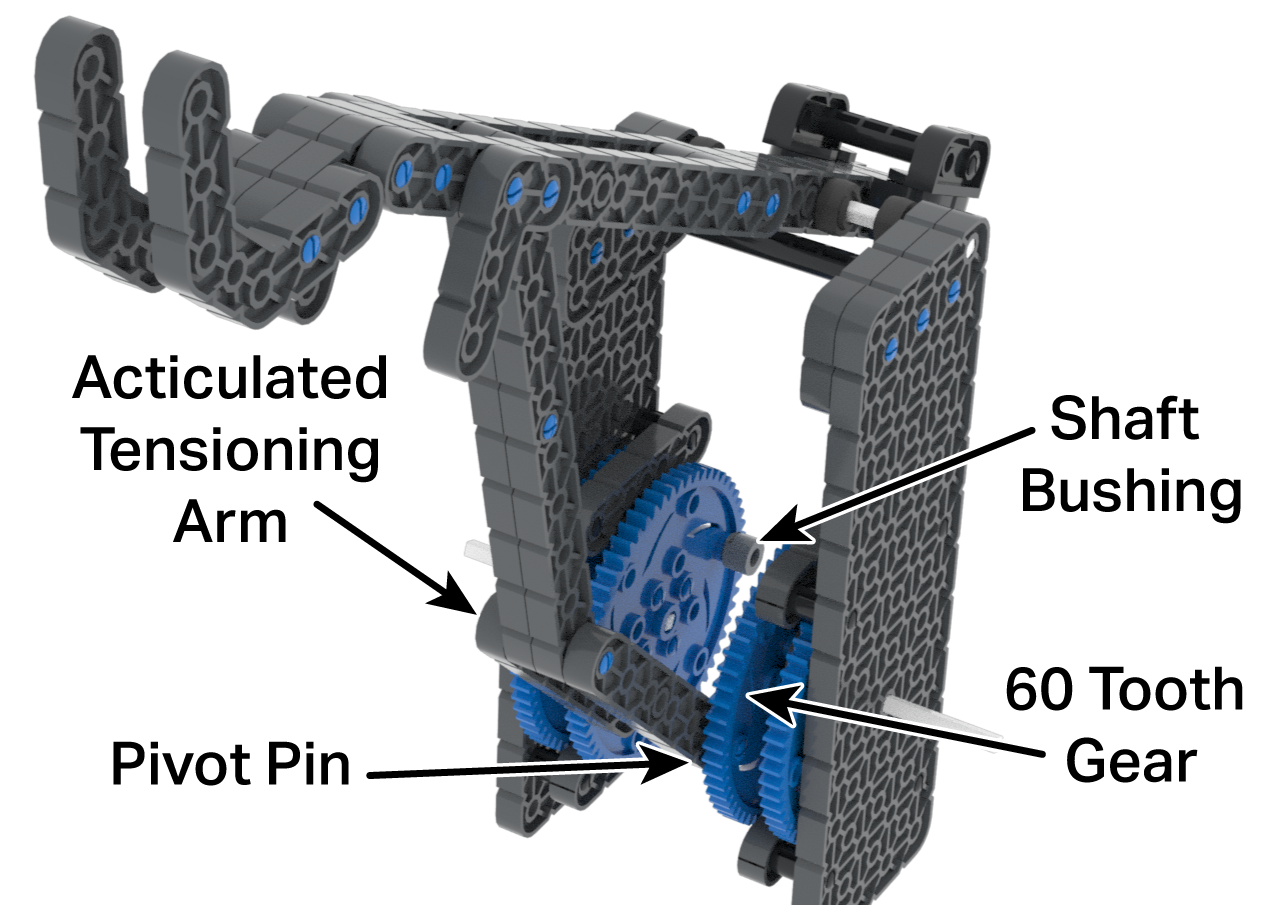

Esquema do braço da catapulta para destacar a sua construção e explicar como funciona. As suas engrenagens de 60 dentes, casquilhos do eixo, pino de articulação e braço tensor articulado estão destacados e identificados.

O mecanismo de disparo do Braço Catapulta do Fling é um dispositivo alternativo muito suave.

É composto por um conjunto de engrenagens de 60 dentes e um braço tensor articulado.

O braço tensor gira em um pino preso à borda externa das engrenagens. Isso cria uma configuração de manivela conforme as engrenagens giram.

No lado oposto da conexão da engrenagem há uma bucha do eixo. A bucha prenderá o braço tensor e aumentará o comprimento da manivela.

À medida que a manivela faz com que o braço tensor articulado fique mais curto, ela puxa o braço da catapulta para baixo e aumenta a tensão nos elásticos do braço da catapulta.

Assim que a articulação da manivela passa do ponto central, a bucha do eixo perde contato com a articulação da manivela e libera o braço tensor, disparando a catapulta.

Todo este ciclo se repete à medida que as engrenagens continuam a rodar, como mostra esta animação. O interruptor do pára-choque é configurado para acionar o comportamento de parar as engrenagens de girar, pouco antes do braço da catapulta atingir seu ponto central.

Isso permite que uma bola seja carregada no braço da catapulta a partir da entrada.

Relação de engrenagem composta usada para mover o braço da catapulta

Robô lançador no terreno de jogo a executar uma manobra de suspensão baixa utilizando o seu braço catapulta.

Qualquer pessoa que já tentou pegar uma vassoura segurando-a pela ponta do cabo experimentou um torque rotacional.

O sistema de engrenagens do Braço Catapulta precisa ter torque rotacional suficiente para superar a tensão dos elásticos do braço. Além disso, o braço catapulta é usado para pendurar na barra suspensa, por isso também precisa ter torque suficiente para levantar o peso do robô.

Este torque é gerado usando uma relação de engrenagem composta de dois estágios.

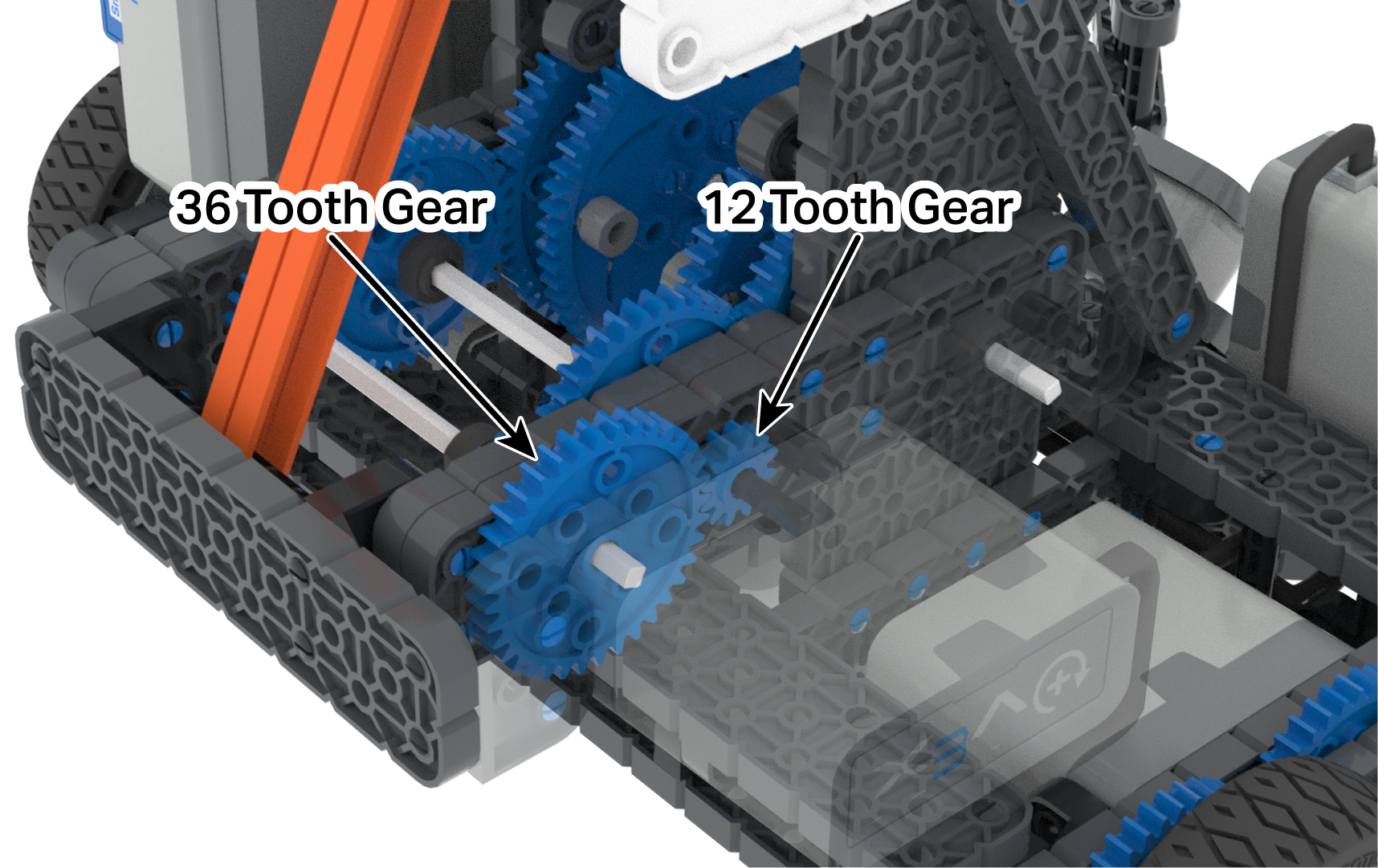

Vista aproximada da primeira parte da complexa relação de engrenagens do braço da catapulta. Na imagem, um motor aciona uma engrenagem de 12 dentes, que por sua vez faz rodar uma engrenagem de 36 dentes, que se liga à segunda parte da relação de transmissão. Ambas as engrenagens estão indicadas e identificadas.

A primeira parte da relação de engrenagem composta possui a engrenagem motriz de 12 dentes, que é acionada pelo motor.

A engrenagem motriz de 12 dentes aciona uma engrenagem acionada de 36 dentes.

Esta engrenagem de 12 dentes em uma engrenagem de 36 dentes fornece uma relação de transmissão de 3:1.

A engrenagem de 36 dentes gira a 1/3 da velocidade do motor. No entanto, ele transfere 3x o torque rotacional para seu eixo.

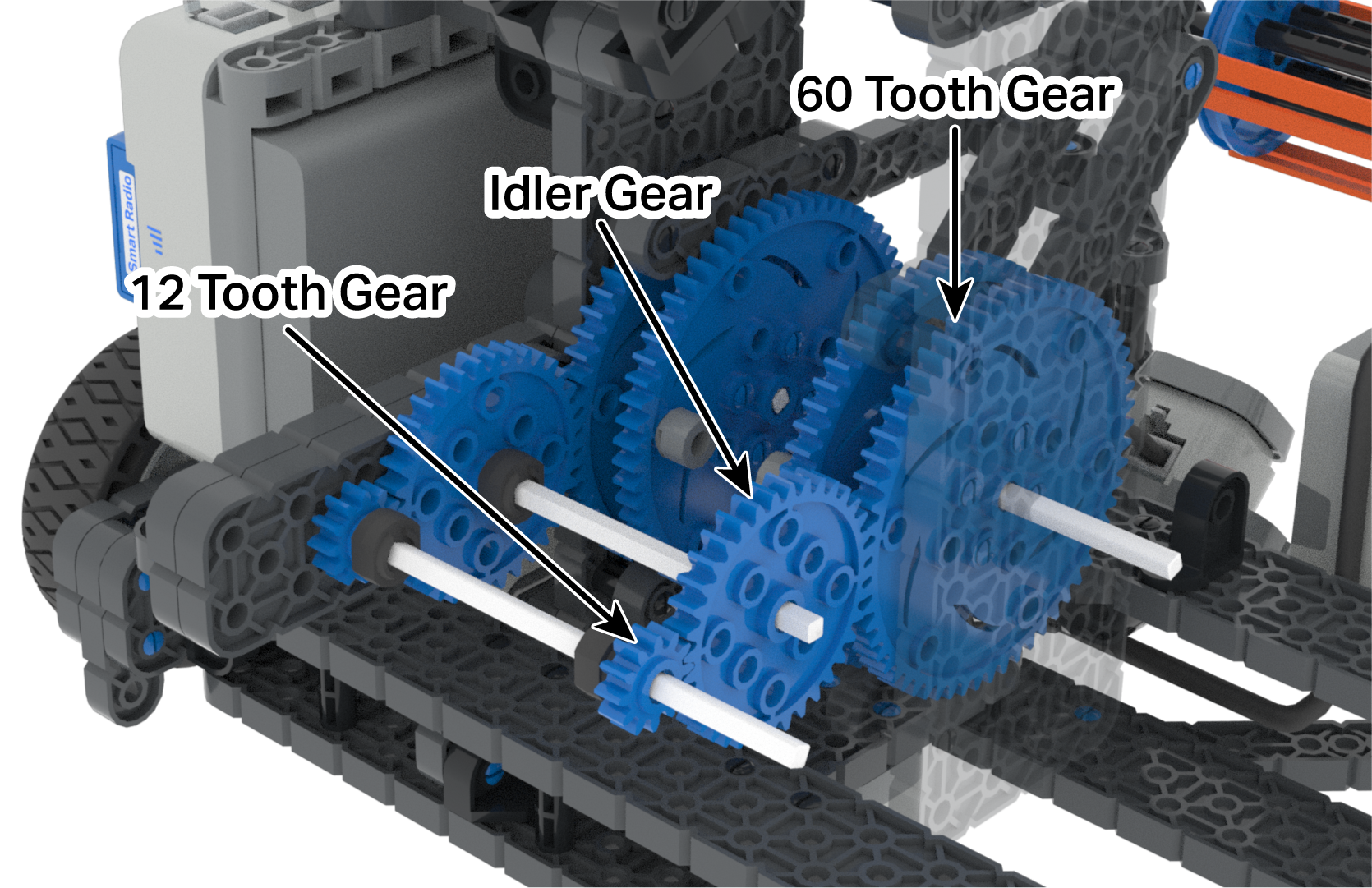

Vista aproximada da segunda parte da complexa relação de engrenagens do braço da catapulta. A primeira parte da relação de transmissão alimenta uma engrenagem de 12 dentes, que está ligada a uma engrenagem intermédia de 36 dentes e, em seguida, a uma engrenagem de saída de 60 dentes. Todas estas engrenagens estão indicadas e identificadas.

A segunda parte da relação de transmissão composta possui um par de engrenagens motrizes de 12 dentes. Essas engrenagens de 12 dentes compartilham o mesmo eixo que a engrenagem de 36 dentes da primeira parte da relação de engrenagem composta.

Há um par de engrenagens intermediárias de 36 dentes entre o par de engrenagens de 12 dentes e o par de engrenagens de 60 dentes no mecanismo de disparo da catapulta. As engrenagens intermediárias não alteram a relação de transmissão.

Essas engrenagens de 12 dentes em engrenagens de 60 dentes fornecem uma relação de transmissão de 5:1.

A combinação das duas relações de transmissão de 3:1 e 5:1 forma uma relação de transmissão composta de 15:1

Com quase 15x o torque rotacional do motor da catapulta, isso fornece ao Fling bastante torque rotacional para disparar o braço da catapulta e levantar seu peso do campo usando a barra suspensa.


Dicas e truques para programar Fling com VEXcode IQ

Configurando o sistema de transmissão do Fling

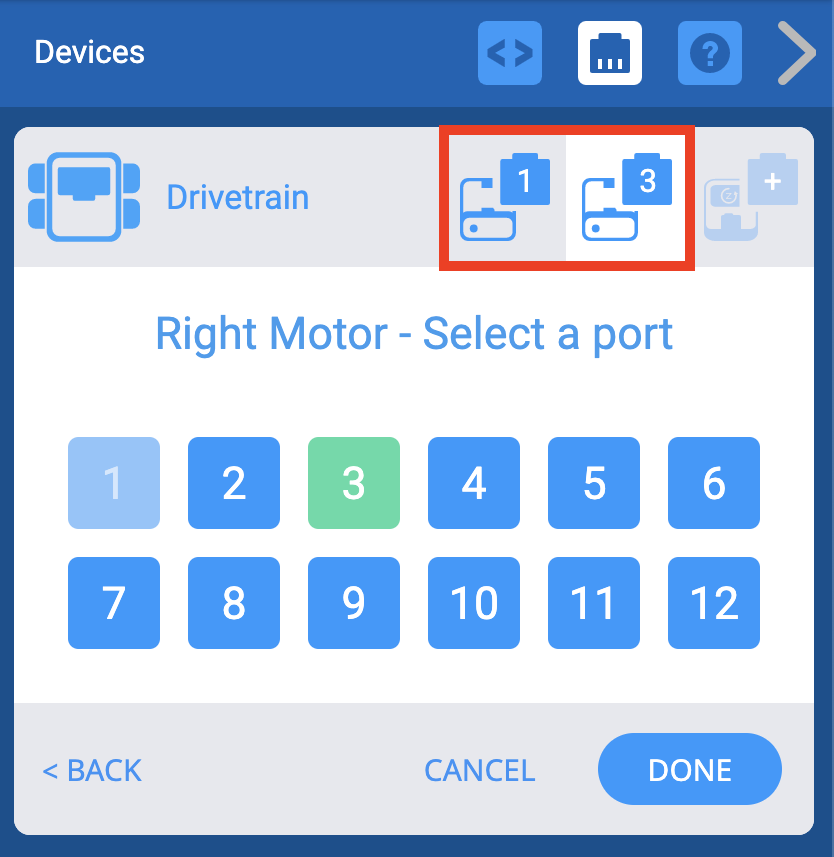

Menu de configuração do sistema de transmissão do VEXcode IQ Devices com as opções de Smart Port destacadas para que possam ser alteradas e compatíveis com os motores do sistema de transmissão do robô Fling. O motor esquerdo deve estar na porta 1 e o motor direito na porta 3.

Siga os passos neste artigo da Biblioteca VEXpara obter informações gerais sobre como configurar um grupo motopropulsor de 2 motores.

Para configurar o sistema de transmissão de 2 motores específico do Fling, selecione a porta 1 para o motor esquerdo e a porta 3 para o motor direito.

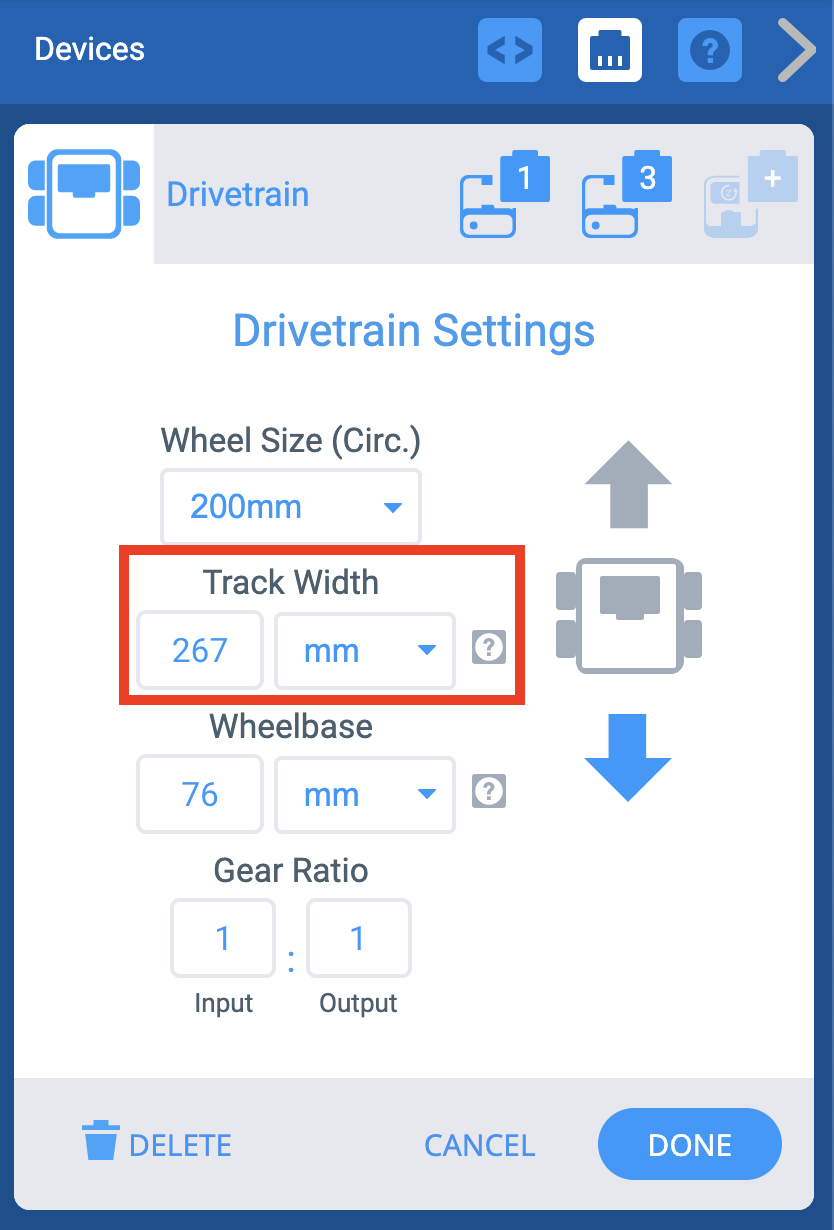

Menu de configuração do sistema de transmissão do VEXcode IQ Devices com a opção Largura da passadeira selecionada e alterada para 267 mm para corresponder à largura da passadeira do robô Fling.

Para garantir que as configurações sejam ajustadas às dimensões físicas do Fling:

  • altere a largura da pista de 173 mm para 267 mm.

Para mais informações sobre a largura da faixa, consulte este artigo da Biblioteca VEX.

Configurando o braço da catapulta e os motores de admissão

Menu de dispositivos VEXcode IQ com os dispositivos do motor de admissão e do motor do braço da catapulta adicionados. O motor de admissão está na porta 2 e o motor do braço da catapulta está na porta 4.

Siga os deste artigo da Biblioteca VEXpara obter informações gerais sobre como configurar um motor.

  • Para configurar o motor de admissão específico do Fling, selecione a porta 2.
  • Para configurar o motor Catapult Arm específico do Fling, selecione a porta 4.

Configurando o interruptor bumper

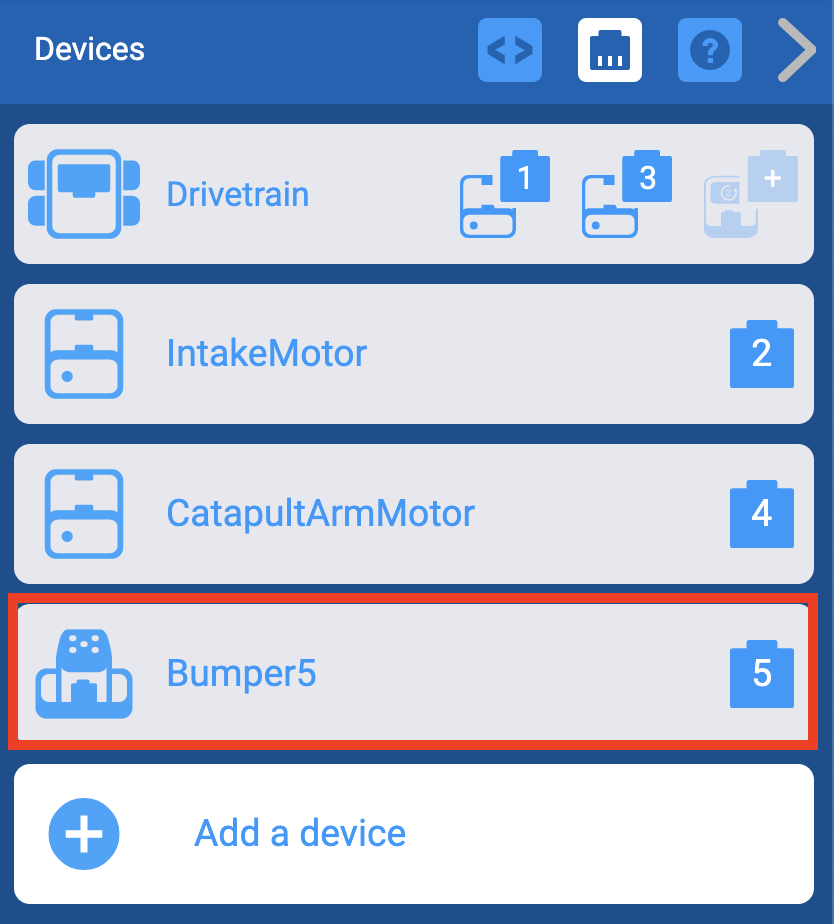

Menu de dispositivos VEXcode IQ com o dispositivo Bumper Switch adicionado. O interruptor de proteção está na porta 5.

Siga os deste artigo da Biblioteca VEXpara obter informações gerais sobre como configurar um Bumper Switch.

Para configurar o Bumper Switch específico do Fling, selecione a porta 5.

Configurando o controlador

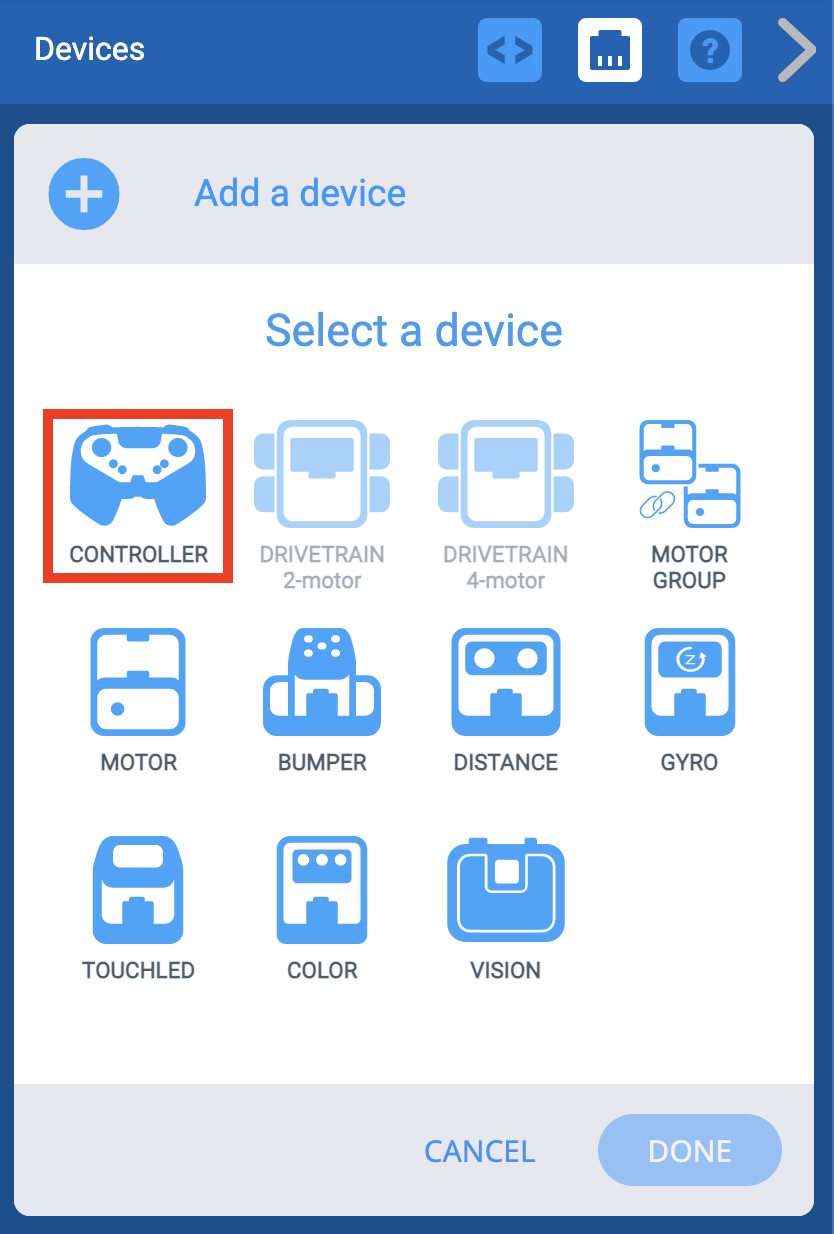

O menu Adicionar um dispositivo do VEXcode IQ está aberto e a opção Controlador está selecionada.

O IQ Controller pode ser configurado para acionar o Fling e também controlar o Intake.

Siga os deste artigo da Biblioteca VEXpara obter informações gerais sobre como configurar um controlador.

Nota: A configuração do Fling NÃO permite que o programa do driver padrão do VEX IQ Brain funcione com o controlador.

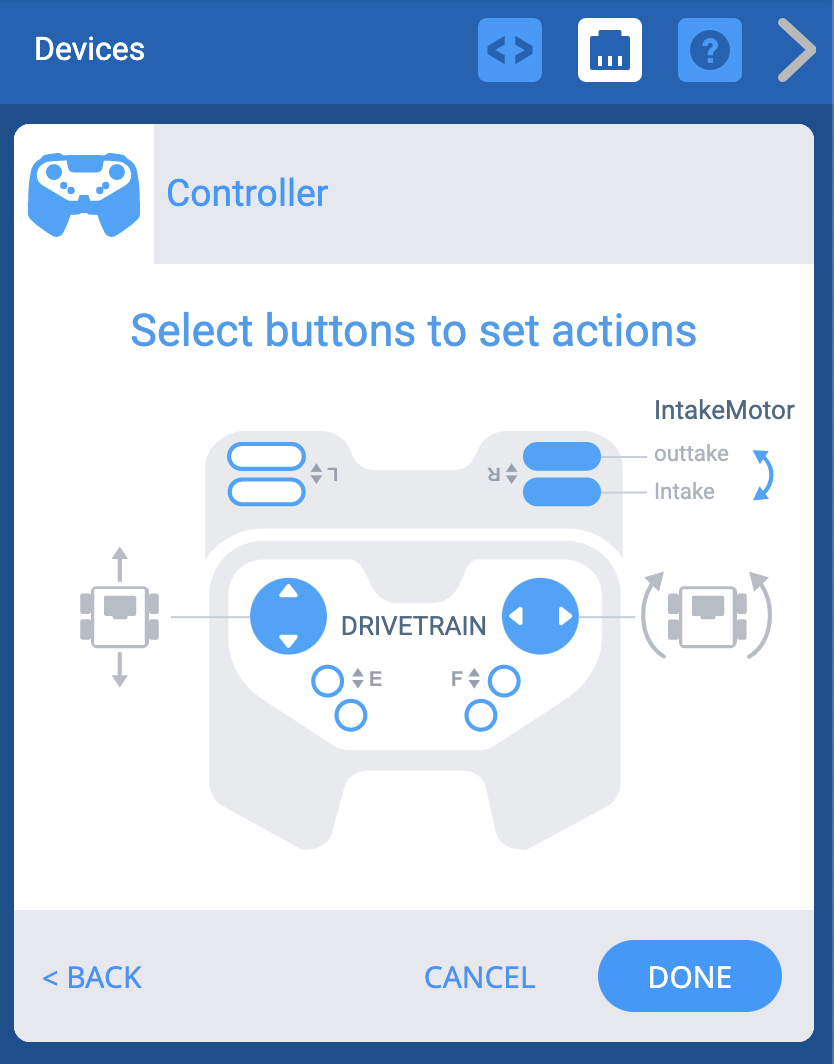

Menu do dispositivo VEXcode IQ com as opções do controlador abertas, onde os controlos podem ser alterados. Os joysticks estão configurados para o modo Split Arcade, e os botões R (no ombro) estão configurados para controlar o motor de admissão.

Qualquer um dos grupos de botões no controlador pode ser usado para controlar a entrada do Fling.

Nota: A entrada do Fling deve ser configurada antes de configurar o controlador.

Usando o motor do braço catapulta com o controlador

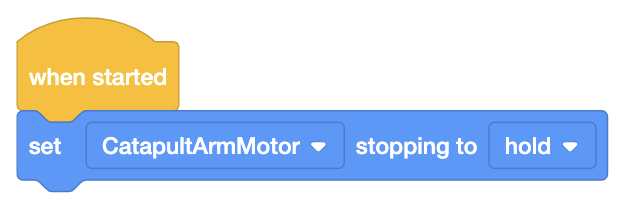

Pilha de blocos VEXcode IQ que lê: Quando iniciado, defina CatapultArmMotor para parar e manter premido.

Defina a parada do CatapultArmMotor para segurar. Isso manterá o braço catapulta de Fling no lugar após ser pendurado.

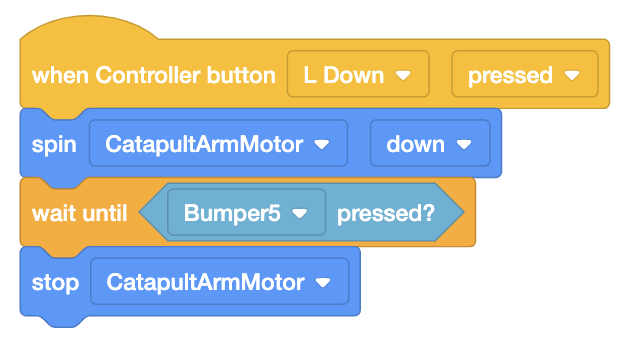

Pilha de blocos VEXcode IQ que lê: Quando o botão L do controlador é premido, rode o CatapultArmMotor para baixo, aguarde até que o Bumper5 seja premido e, em seguida, pare o CatapultArmMotor.

Escolha um botão do controlador para configurar o braço catapulta do Fling para disparar.

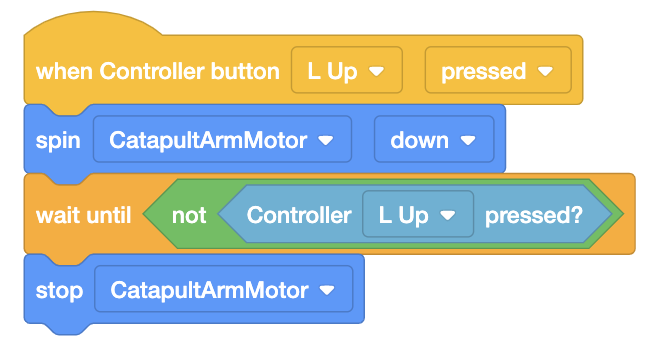

Pilha de blocos VEXcode IQ que lê: Quando o botão L do comando é premido, rode o CatapultArmMotor para baixo, aguarde até que o botão L do comando já não esteja premido e, em seguida, pare o CatapultArmMotor.

Escolha um botão do controlador para disparar o braço da catapulta.

Este botão também moverá o braço para baixo para permitir que Fling fique pendurado na barra suspensa.

Para mais informações sobre como codificar o Fling utilizando o VEXcode IQ, consulte estes artigos na Biblioteca VEX.


Adicionando sensores de QI

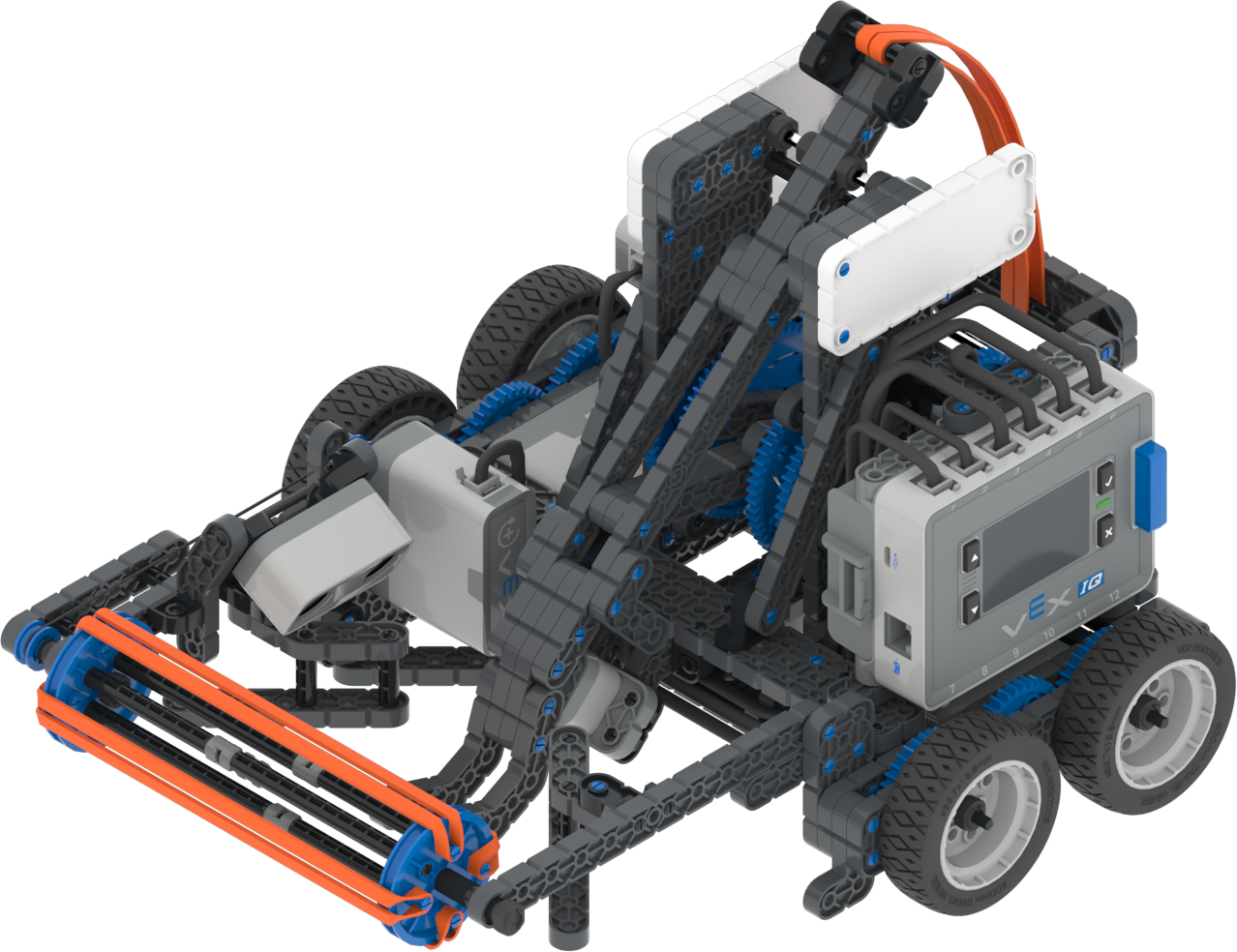

Vista em ângulo do robô Fling para destacar os seus sensores e mostrar que há espaço para adicionar mais.

Fling foi projetado para adicionar facilmente qualquer um dos sensores IQ. As regras do robô do jogo Pitching In permitem muita personalização do seu Fling Hero Bot.

Para mais informações sobre os sensores IQ, consulte esta secção da Biblioteca VEX.

Também pode este artigo sobre Virtual Fling utilizado em VIQC Virtual Skills para ver exemplos de como os sensores podem ser adicionados ao Fling.
