The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

VEXcode Pro V5 oferece aos usuários uma experiência de programação autêntica à medida que se tornam programadores mais experientes. Esteja você fazendo a transição de uma linguagem baseada em blocos ou seja um programador experiente baseado em texto, o artigo a seguir cobrirá a funcionalidade principal da interface do usuário (IU) do VEXcode Pro V5.

Captura de tela da interface de usuário de texto do VEXcode V5, mostrando vários blocos de programação e ferramentas para programação de robótica, projetada para tutoriais educacionais na categoria de robótica V5.

janelas

Captura de tela do menu Arquivo no VEXcode V5, exibindo opções para criar, abrir, salvar e exportar arquivos, juntamente com configurações e ferramentas adicionais para usuários na seção de tutoriais do V5.

Mac

Captura de tela do menu Arquivo em um Mac, exibindo várias opções de arquivo, como Novo, Abrir, Salvar e Imprimir, relevantes para os tutoriais do V5.

Selecionar Arquivo abre o Menu Arquivo com as seguintes opções:

janelas

Captura de tela do menu Editar no Vex V5, exibindo várias opções para editar configurações e definições do projeto, relevantes para tutoriais sobre o uso do software de robótica Vex.

Mac

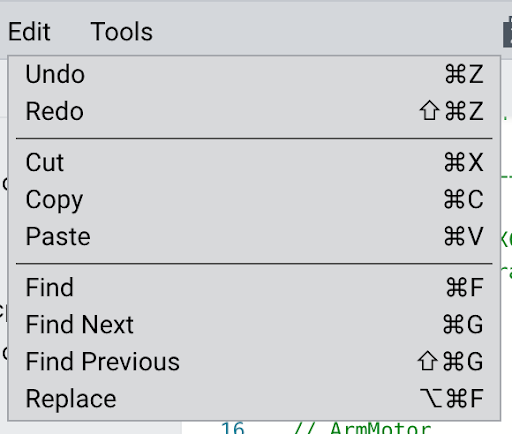

Captura de tela do menu Editar em um Mac, exibindo várias opções de edição no software V5, incluindo funções de cortar, copiar, colar, desfazer e refazer.

Selecionar Editar abre o Menu Editar de opções de edição

janelas

Captura de tela do menu Ferramentas no software VEX V5, exibindo várias opções de ferramentas para usuários, incluindo ferramentas de programação e configuração, projetadas para auxiliar em tutoriais de robótica.

Mac

Captura de tela do menu Ferramentas no software VEX V5, exibindo várias opções e recursos de ferramentas para os usuários navegarem e utilizarem em tutoriais.

Selecionar Ferramentas abre o Menu Ferramentas das seguintes opções

Recolher Árvore de Arquivos minimizará o Painel da Árvore de Arquivos para ampliar a área de edição.

Captura de tela do tutorial de descrição da categoria V5, mostrando vários slots e suas configurações em um formato visual.

Project Slot permite aos usuários selecionar um dos oito slots no Brain para onde o projeto será baixado.

Captura de tela mostrando a opção 'Ativar especialista' no software Vex Robotics, ilustrando o processo para usuários na seção Tutoriais do V5.

Nome do Projeto permite que os usuários atribuam um nome ao projeto para fácil referência.

Clicar no Nome do Projeto abrirá os Detalhes do Projeto, onde você pode clicar para ativar as opções avançadas.

O indicador do controlador ficará cinza se nenhum controlador estiver conectado, laranja se estiver conectado, mas não houver link de rádio com o cérebro, e verde quando conectado ao cérebro.
Brain Information mostra se o V5 Robot Brain está conectado (verde) à UI, não conectado (cinza) ou precisa ser atualizado (cérebro verde com triângulo de advertência laranja).

Captura de tela do processo de compilação do VEX V5, mostrando a interface e os elementos de código usados na programação de tutoriais de robótica.

Baixar Projeto é o botão que aparece quando o cérebro está conectado para que os usuários possam baixar o projeto para o cérebro.

Nota: Quando o cérebro não está conectado, o botão Download é substituído pelo botãoBuildmostrado aqui:

Run permite que o usuário inicie o projeto por meio da UI depois que ele já tiver sido baixado para o robô.
Stop permite que o usuário interrompa o projeto por meio da UI.
Robot Config exibe a configuração do robô para que os usuários possam adicionar, remover e modificar os dispositivos incluídos na construção do robô.
Help fornece ao usuário a Ajuda de Comando individual e/ou fornece a Referência de Comando.
Feedback permite que os usuários avaliem suas experiências com a IU e enviem mensagens diretamente para VEX.
Split Editor é usado para dividir a tela de edição para que a UI tenha duas guias para visualizar dois arquivos diferentes dentro do projeto ou para visualizar diferentes partes do mesmo arquivo.
Mini Mapa mostra aos usuários qual parte do arquivo de origem está atualmente exibida na janela do editor e permite ao usuário rolar rapidamente por todo o arquivo arrastando a seção destacada.
Árvore de Arquivos fornece aos usuários uma lista de pastas e seus arquivos que são usados no projeto para que os usuários possam selecionar o arquivo de entrada que desejam editar.
Recolher guias de saída minimizará as guias de saída para ampliar a área de edição.
A saída lista informações sobre salvamento, compilação e erros gerados.
Problemas lista erros, avisos e informações sobre problemas.
Terminal exibe texto impresso de um projeto do usuário em execução no cérebro quando o cérebro está conectado via USB direto ou controlador. Ele também permite que o usuário envie texto para o projeto em execução no cérebro quando conectado.
Clear permite que o usuário exclua mensagens dos displays Output e Terminal.
