Conectando um braço robótico de 6 eixos ao VEXcode EXP baseado na Web – Chromebook – Biblioteca VEX

Para ligar um braço robótico de 6 eixos ao VEXcode EXP, deve primeiro ligar o seu braço de 6 eixos, e ligar directamente o braço de 6 eixos ao seu computador.

Diagrama ilustrando como conectar um braço de 6 eixos para aplicações CTE (Educação Profissional e Técnica), mostrando componentes rotulados e pontos de conexão para montagem e operação adequadas.

Abra o VEXcode EXP e abra um novo projeto Arm.

Diagrama ilustrando o processo de conexão de um braço de 6 eixos em Educação Profissional e Técnica, mostrando componentes rotulados e instruções de fiação para configuração correta.

O ícone do braço de 6 eixos no canto superior direito da tela ficará branco, mostrando que nenhum braço robótico de 6 eixos está conectado no momento. Selecione este ícone.

Diagrama mostrando o processo de conexão de um braço de 6 eixos em CTE, apresentando componentes rotulados e instruções passo a passo para configuração e integração adequadas.

Quando selecionado, uma nova janela será aberta. SelecioneConnect Arm para começar a conectar seu braço robótico de 6 eixos ao VEXcode EXP.

Diagrama ilustrando o processo de conexão de um braço de 6 eixos em um contexto CTE (Educação Profissional e Técnica), mostrando componentes rotulados e fiação para configuração adequada.

SelecioneContinuar.

Diagrama ilustrando o processo de conexão de um braço de 6 eixos em um contexto de educação profissional e técnica, apresentando componentes rotulados e instruções de fiação.

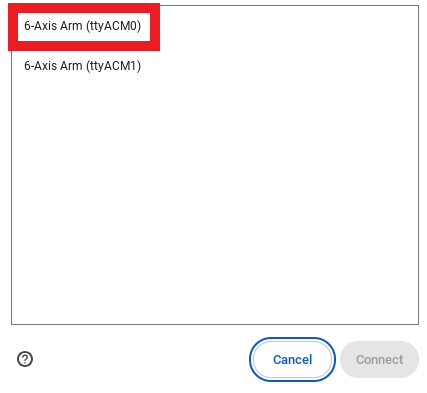

Selecione a porta que possui o menor número. Nesta captura de tela, 0 é menor que 1, portanto está selecionado.

Diagrama ilustrando o processo de conexão de um braço de 6 eixos em Educação Profissional e Técnica, apresentando componentes rotulados e instruções passo a passo para configuração correta.

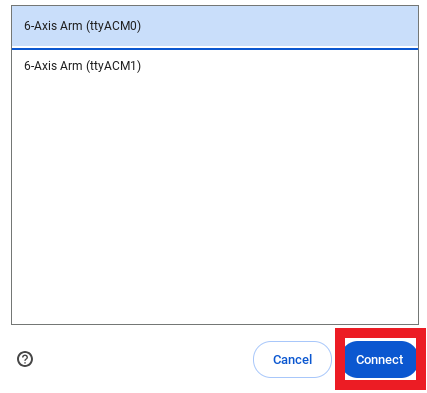

Assim que a porta correta estiver destacada, selecione Conectar para concluir a conexão do braço robótico de 6 eixos.

Diagrama mostrando como conectar a um braço de 6 eixos, ilustrando a fiação e os pontos de conexão para aplicações CTE (Career and Technical Education).

O ícone do braço robótico de 6 eixos ficará verde, o que indica que o braço robótico de 6 eixos foi conectado com sucesso e seu firmware está atualizado.

Diagrama mostrando o processo de conexão de um braço de 6 eixos em Educação Profissional e Técnica, ilustrando os componentes e etapas necessários para a configuração adequada.

Se o ícone do braço de 6 eixos estiver laranja, significa que o firmware está desatualizado. Leia este artigo para saber como atualizar o firmware do seu braço robótico de 6 eixos.
