Conectando um braço robótico de 6 eixos ao VEXcode EXP baseado na Web – Mac – Biblioteca VEX

Para ligar um braço robótico de 6 eixos ao VEXcode EXP, deve primeiro ligar o seu braço de 6 eixos, e ligar directamente o braço de 6 eixos ao seu computador.

Diagrama ilustrando o processo de conexão de um braço de 6 eixos em Educação Profissional e Técnica, mostrando componentes rotulados e instruções de fiação para configuração correta.

Abra codeexp.vex.com e abra um novo projeto Arm Blocks ou Text.

Diagrama ilustrando o processo de conexão de um braço de 6 eixos em Educação Profissional e Técnica, mostrando componentes rotulados e fiação para configuração adequada.

O ícone do braço de 6 eixos no canto superior direito da tela ficará branco, mostrando que nenhum braço de 6 eixos está conectado no momento. Selecione este ícone.

Diagrama ilustrando o processo de conexão de um braço de 6 eixos em Educação Profissional e Técnica, mostrando componentes rotulados e instruções de fiação para configuração correta.

Quando selecionado, uma nova janela será aberta. SelecioneConnect Arm para começar a conectar seu braço de 6 eixos ao VEXcode EXP.

Diagrama ilustrando o processo de conexão de um braço de 6 eixos em Educação Profissional e Técnica, apresentando componentes etiquetados e instruções passo a passo para montagem.

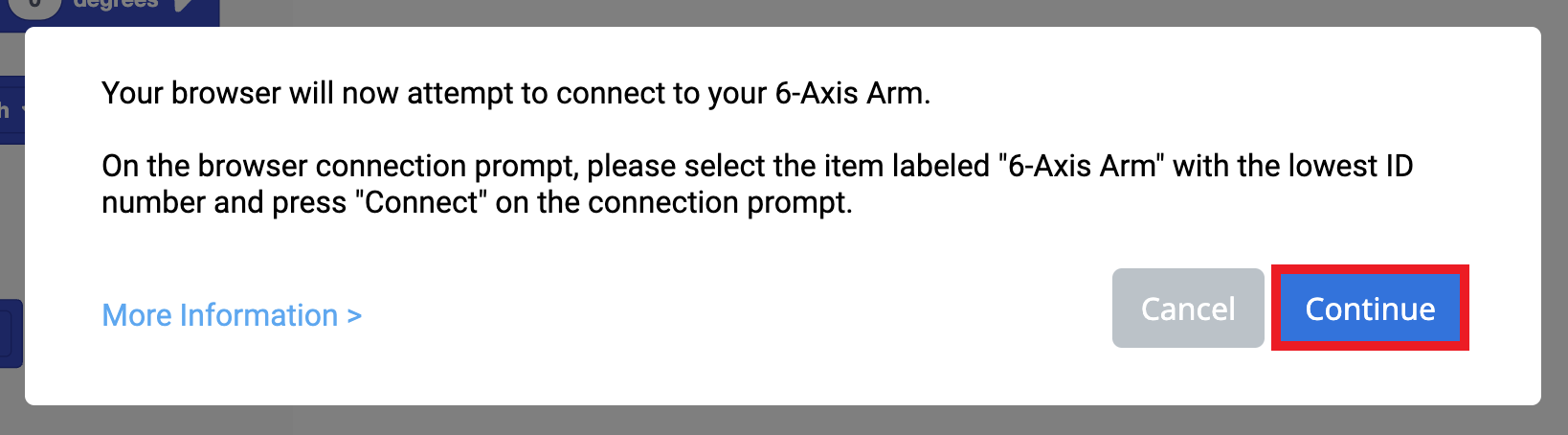

SelecioneContinuar.

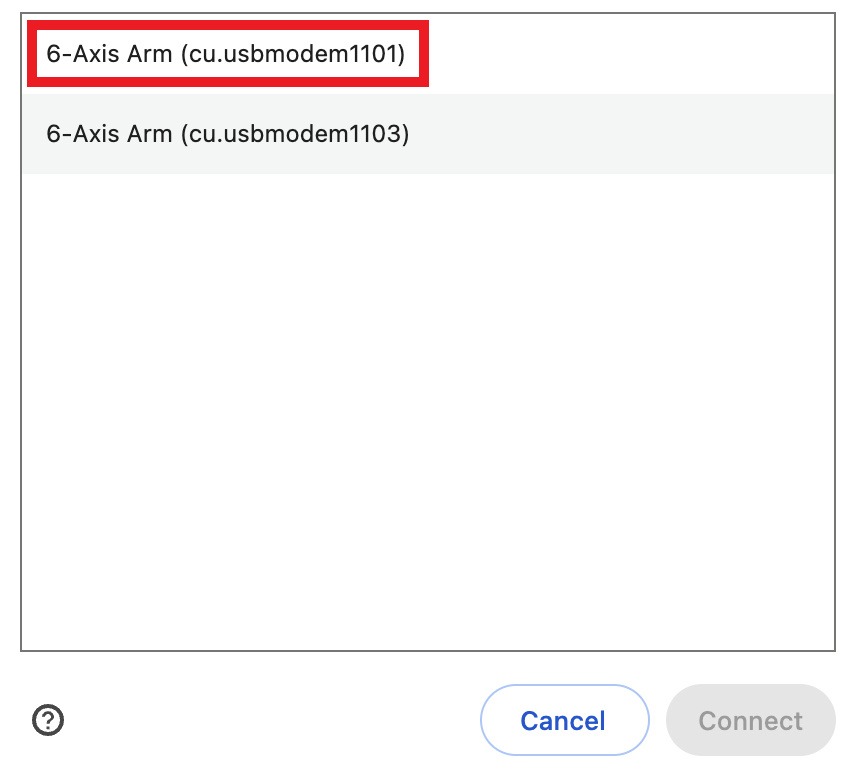

Selecione a porta que possui o menor número. Nesta captura de tela,1101é menor que1103, portanto está selecionado.

Diagrama mostrando como conectar um braço de 6 eixos no Career and Technical Education, ilustrando os componentes e conexões necessários para uma configuração adequada.

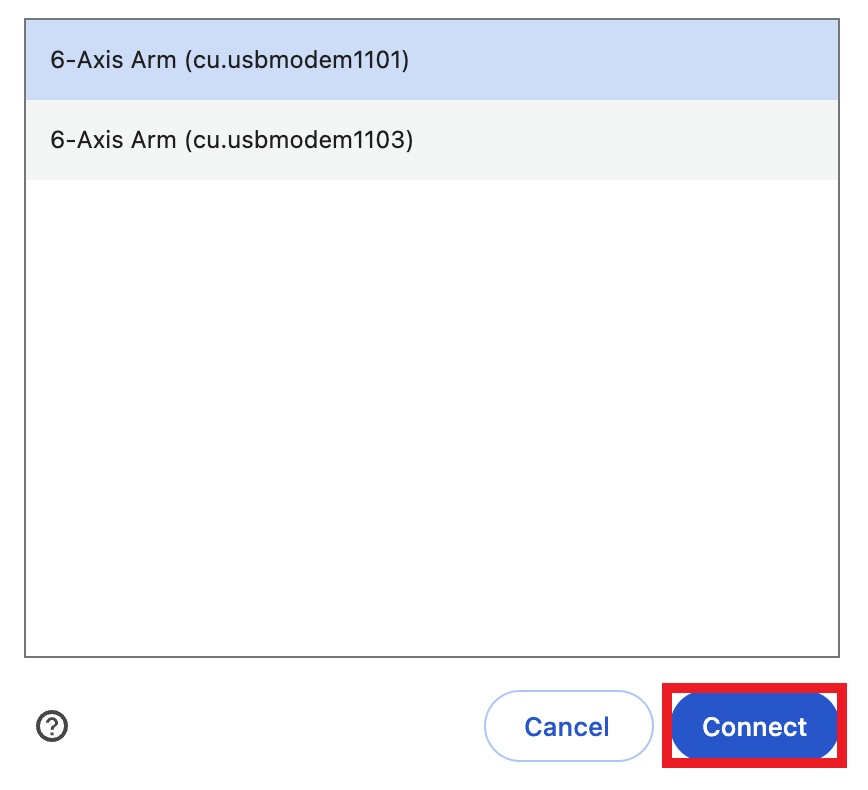

Assim que a porta correta estiver destacada, selecione Connect para concluir a conexão do braço de 6 eixos.

Diagrama ilustrando como conectar um braço de 6 eixos no Career and Technical Education, mostrando componentes rotulados e pontos de conexão para configuração adequada.

Agora na página da web, o ícone do braço de 6 eixos ficará verde, isso indica que o braço de 6 eixos foi conectado com sucesso e seu firmware está atualizado.

Se o ícone do braço de 6 eixos estiver laranja, significa que o firmware está desatualizado. Leia este artigo para saber como atualizar o firmware do seu braço robótico de 6 eixos.
