Podczas lotu dronem VEX AIR w symulatorze lotu VEX AIR wiele ustawień lotu można dostosować bezpośrednio w kontrolerze drona VEX AIR. Dzięki temu możesz poćwiczyć dostosowywanie ustawień w środowisku wirtualnym w taki sam sposób, w jaki robiłbyś to podczas lotu dronem.
Aby dowiedzieć się więcej na temat korzystania z symulatora lotu VEX AIR, przeczytaj ten artykuł.
Ustawienia lotu na kontrolerze
Podczas lotu możesz regulować limit wysokości Z drona , tryb sterowania i tryb ruchu za pomocą kontrolera.

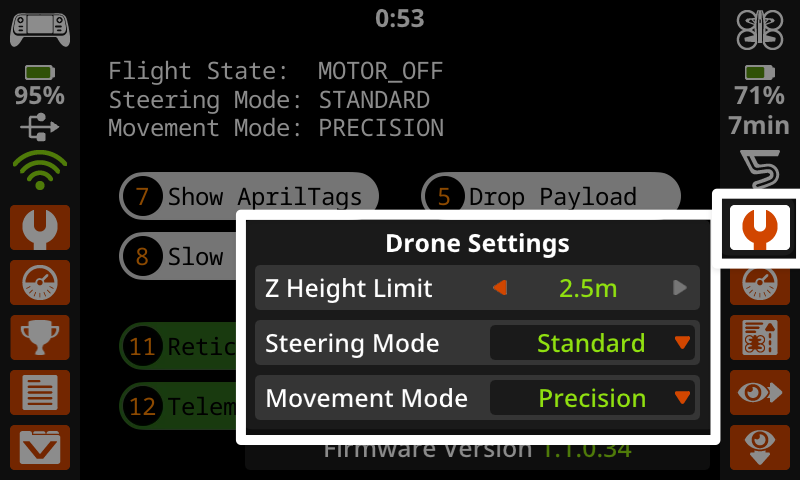

Aby otworzyć menu, wybierz ikonę Ustawienia drona po prawej stronie ekranu kontrolera. Wszelkie zmiany zostaną zastosowane natychmiast po rozpoczęciu lotu w symulatorze.
- Limit wysokości Z – Wybierz strzałki, aby zwiększyć lub zmniejszyć maksymalną wysokość, na jakiej może wznieść się dron. Maksymalna wysokość Z wynosi 2,5 m (8 stóp).
- Tryb sterowania — Użyj menu rozwijanego, aby wybrać standardowy lub bezgłowy układ kierowniczy.
- Tryb ruchu — Użyj menu rozwijanego, aby wybrać tryb Precyzji, Zrównoważonego lub Wydajności.
Aby zamknąć menu i powrócić do poprzedniego ekranu, wybierz ten sam przycisk ponownie.
Sterowanie dronem podczas lotu
Dodatkowe elementy sterujące są dostępne na ekranie kontrolera podczas lotu dronem w symulatorze lotu. Wiele z tych elementów sterujących umożliwia zmianę ustawień lub dostęp do nich na wiele sposobów. Każda z poniższych opcji wyjaśnia, gdzie można znaleźć te elementy sterujące: w domyślnym moskitierze czy w innej opcji menu.
Moduły sterujące
Z domyślnego ekranu przeciw owadom

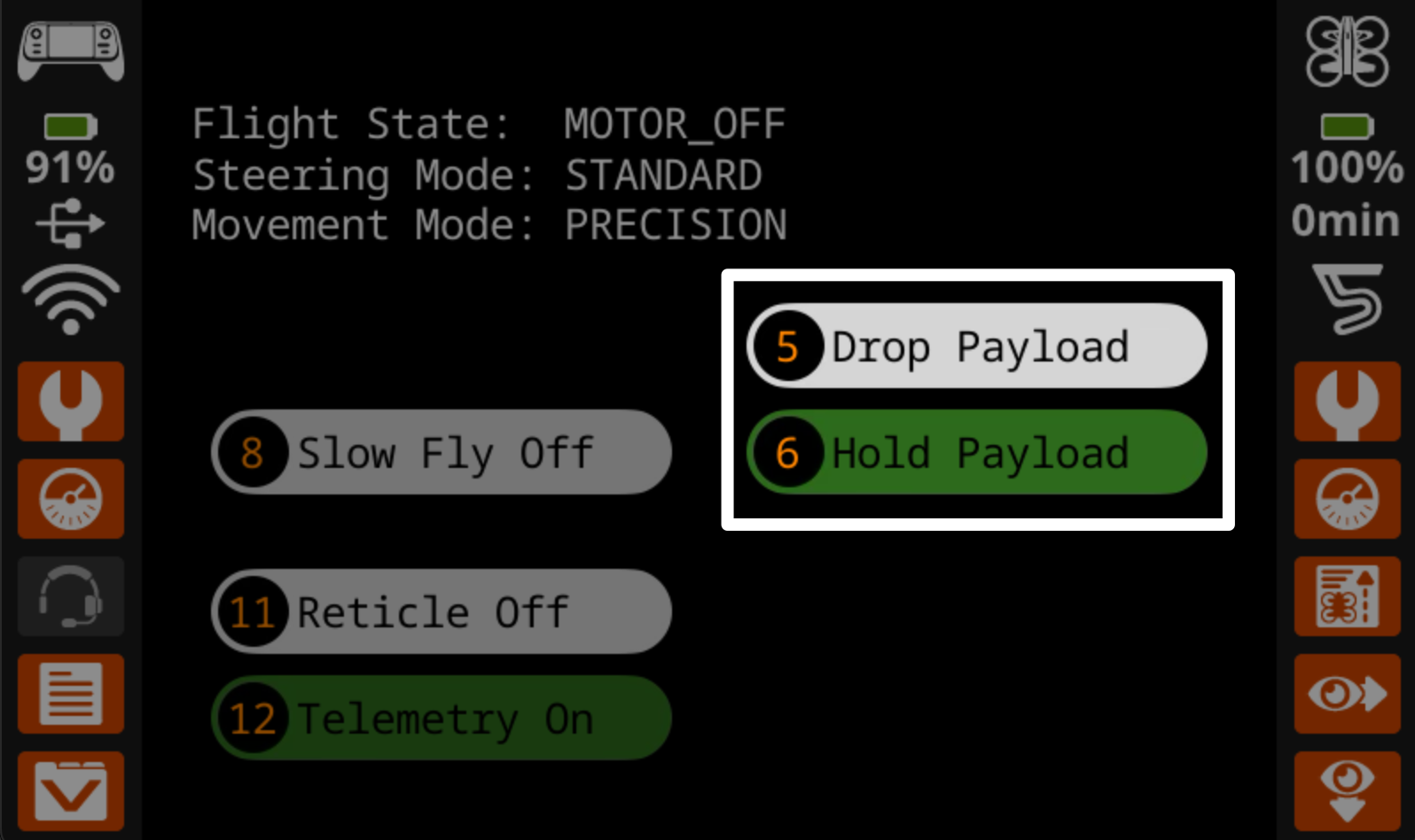

Podczas lotu można za pomocą przycisków dotykowych na domyślnym ekranie Fly Screen manipulować modułem aktualnie podłączonym do drona. (Moduł jest wybierany na liście kontrolnej przed lotem symulatora.) Numery na przyciskach ekranowych odpowiadają numerowanym przyciskom na kontrolerze fizycznym, którego można również używać w symulatorze.
- Moduł haka z napędem silnikowym — wybierz opcję Przytrzymaj ładunek (lub przycisk 6) lub Opuść ładunek (lub przycisk 5) , aby przesunąć hak w dół lub w górę.
- Moduł magnetyczny - Wybierz Upuść ładunek (lub przycisk 6), aby uwolnić trzymany ładunek.
Ze statusu drona

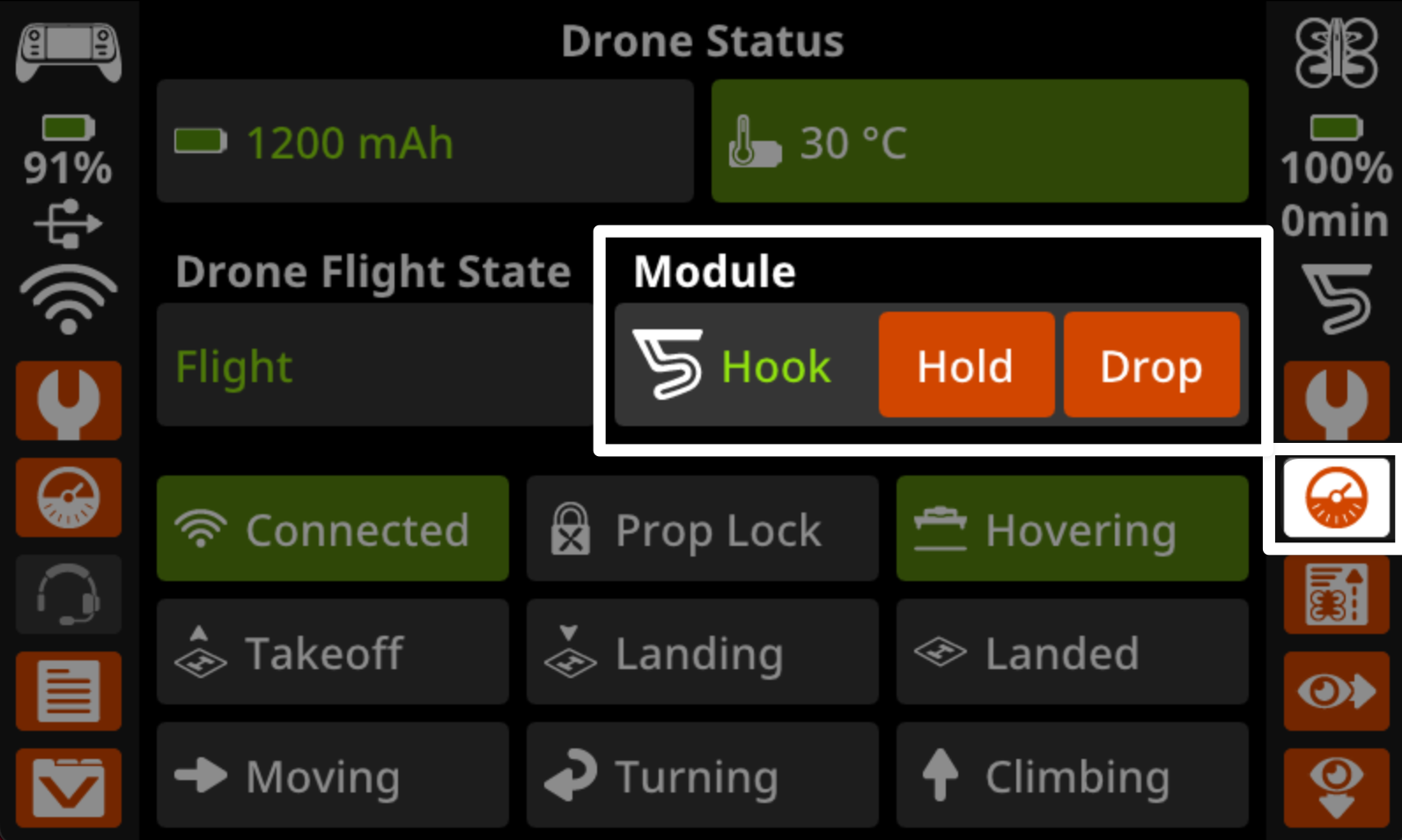

Wybranie ikony Drone Status po prawej stronie ekranu kontrolera powoduje otwarcie menu wyświetlającego aktualizacje stanu drona w symulatorze w czasie rzeczywistym. Możesz sterować modułem na dronie, używając przycisków Przytrzymaj lub Upuść w ustawieniach modułu, jak pokazano tutaj.
- Moduł haka z napędem silnikowym - przyciski Hold i Drop przesuwają hak w dół i w górę.
- Moduł magnetyczny - przycisk Drop uwalnia trzymany ładunek.
Wybierz ponownie ikonę Drone Status , aby zamknąć menu i powrócić do poprzedniego ekranu.
Sterowanie wyświetlaczem
Siatka przyrządu
Z domyślnego ekranu przeciw owadom

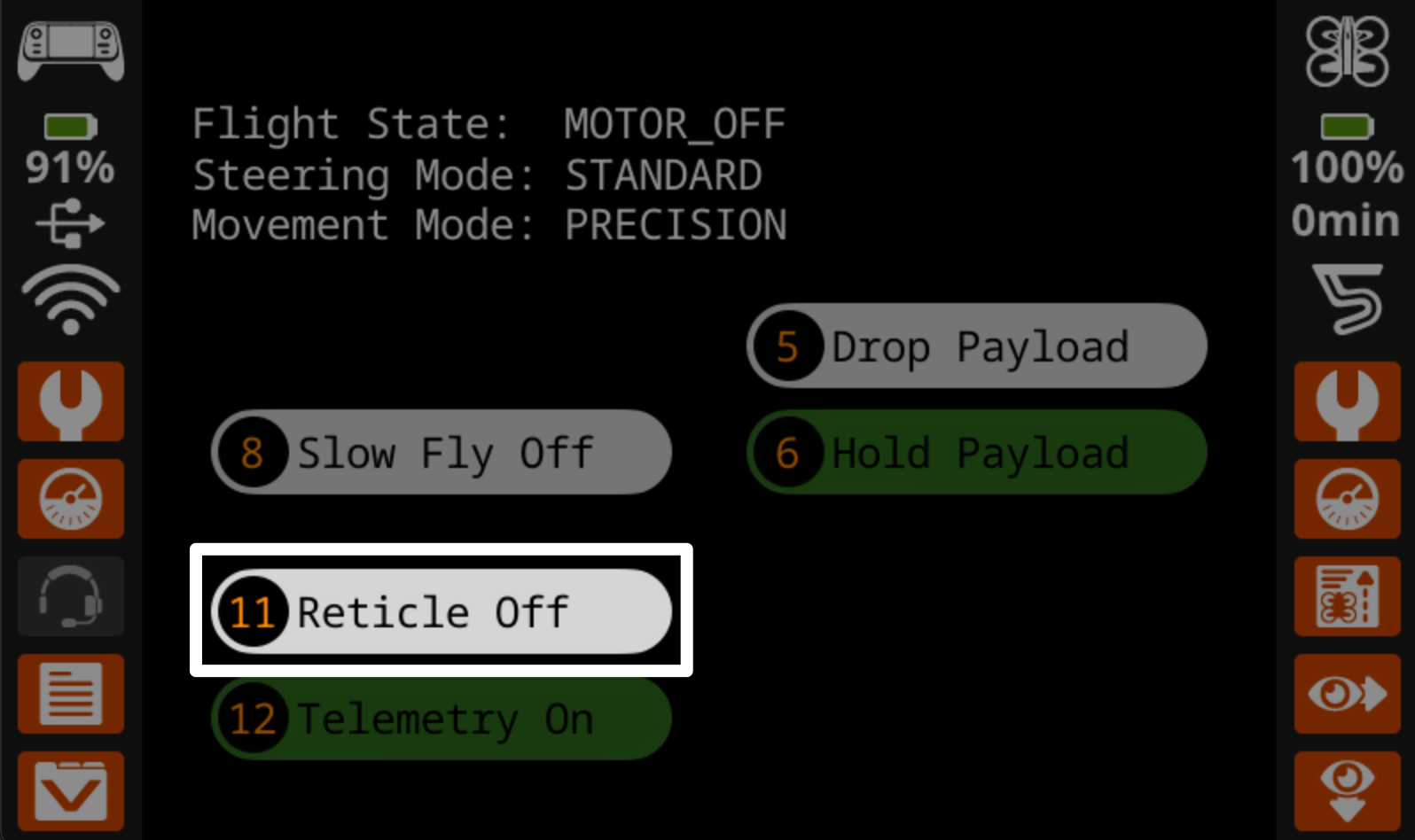

Wybranie przycisku Siatka na domyślnym ekranie muchy (lub naciśnięcie przycisku 11 na kontrolerze) spowoduje włączenie lub wyłączenie siatki w widoku z dolnej kamery.
Z ustawień kontrolera

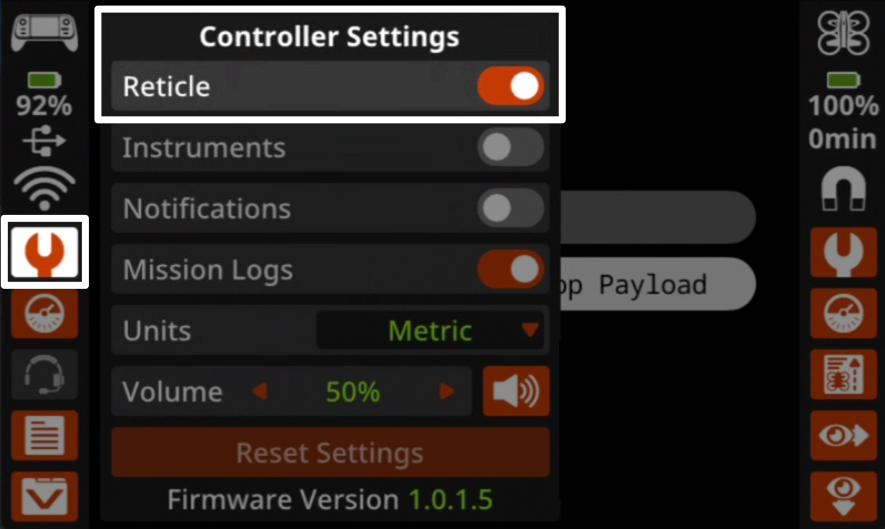

Siatkę można również włączać i wyłączać w menu Ustawienia kontrolera. Wybierz ikonę Ustawienia kontrolera po lewej stronie ekranu kontrolera, aby otworzyć menu i przełącz ustawienie Siatka w menu.
Aby zamknąć menu i powrócić do poprzedniego ekranu, ponownie wybierz ikonę Ustawienia kontrolera.
Telemetria/Wyświetlacz instrumentów
Z domyślnego ekranu przeciw owadom

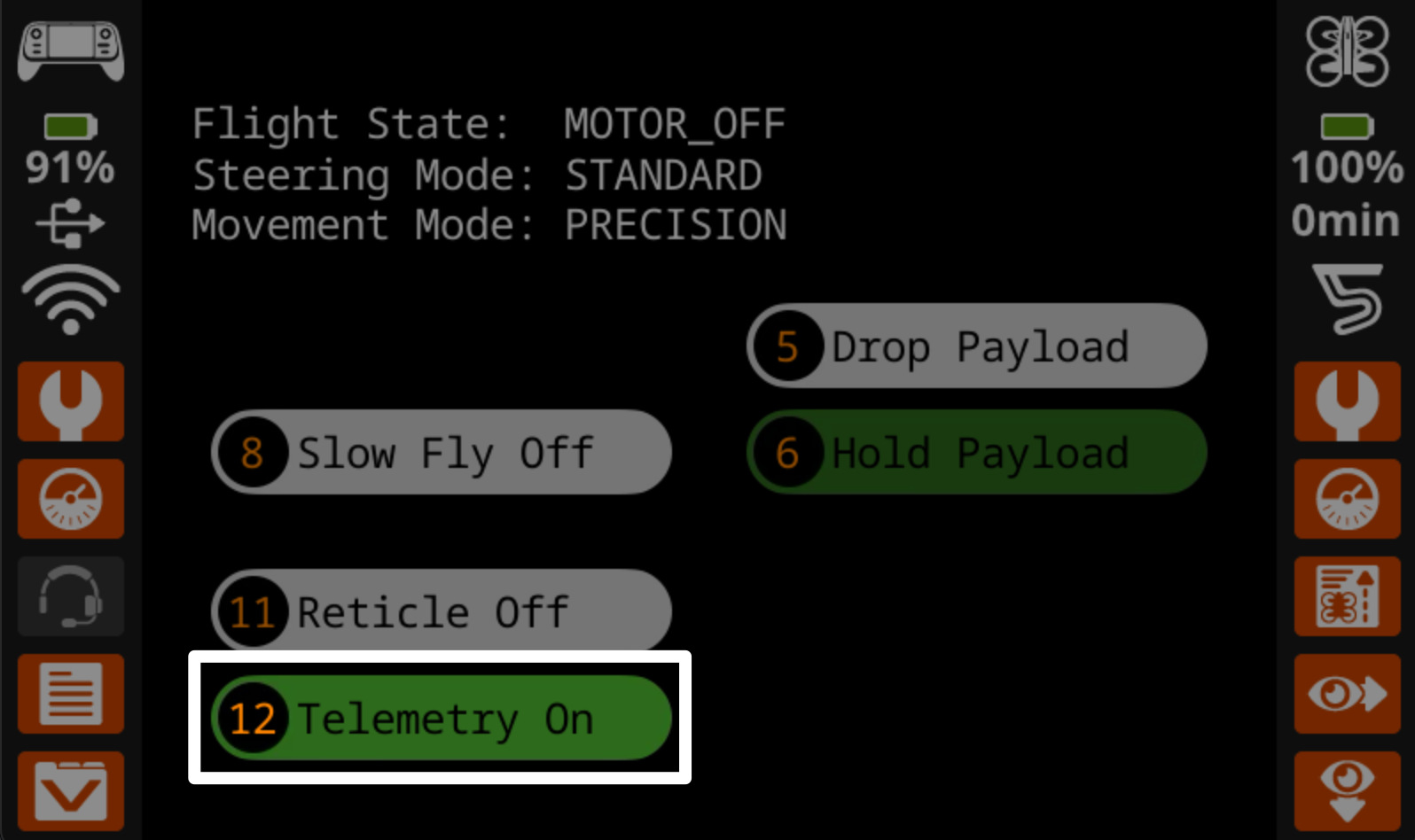

Wybranie przycisku Telemetria na domyślnym ekranie Fly Screen (lub naciśnięcie przycisku 12 na kontrolerze) spowoduje włączenie lub wyłączenie danych instrumentu na dole widoku kamery. Dane z instrumentów pokazują wartości w czasie rzeczywistym, takie jak kurs, wysokość Z, procent przepustnicy i inne.
Uwaga: Dane z instrumentów są wyświetlane tylko w widoku kamery przedniej i dolnej.
Z ustawień kontrolera

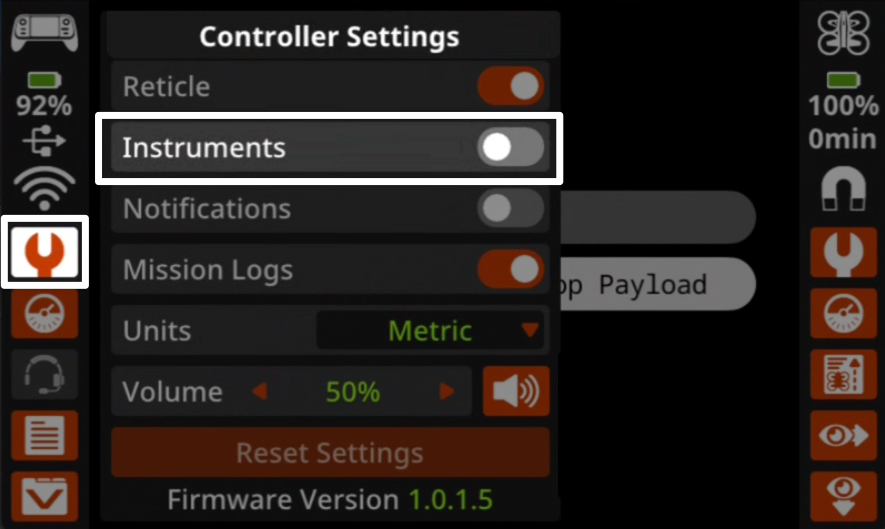

Instrumenty można również włączać i wyłączać w menu Ustawienia kontrolera. Wybierz ikonę Ustawienia kontrolera po lewej stronie ekranu kontrolera, aby otworzyć menu i przełącz ustawienie Instrumenty w menu.
Uwaga: Dane z instrumentów są wyświetlane tylko w widoku kamery przedniej i dolnej.
Aby zamknąć menu i powrócić do poprzedniego ekranu, ponownie wybierz ikonę Ustawienia kontrolera .
Dodatkowe elementy sterujące i wyświetlacze
Powolny lot

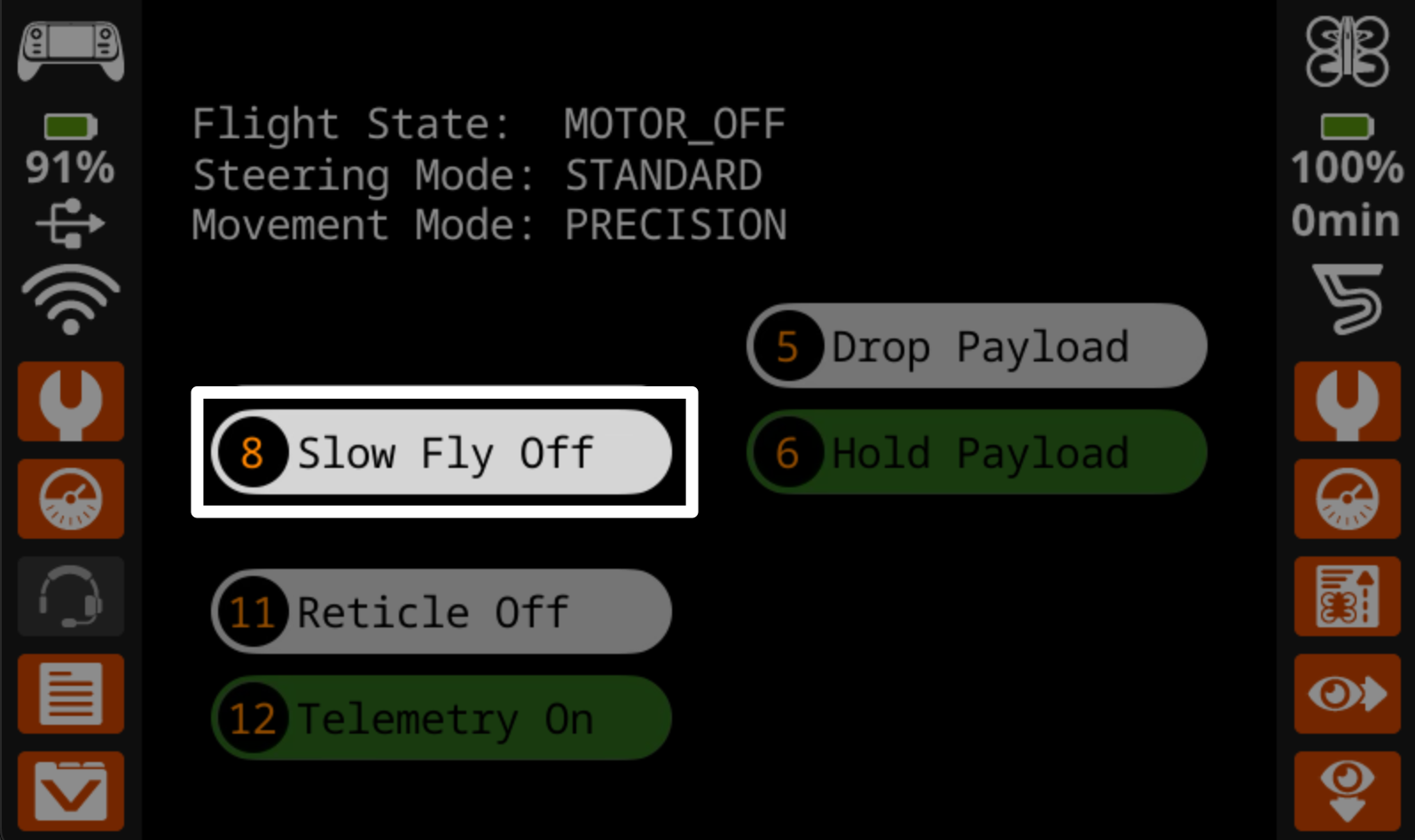

Wybranie przycisku Slow Fly na domyślnym ekranie lotu (lub naciśnięcie przycisku 8 na kontrolerze) spowoduje włączenie lub wyłączenie funkcji Slow Fly. Funkcja Slow Fly sprawia, że dron lata trzy razy wolniej i jest przydatna do kontrolowanych ćwiczeń. Można to zmienić w dowolnym momencie lotu.
Panel drona

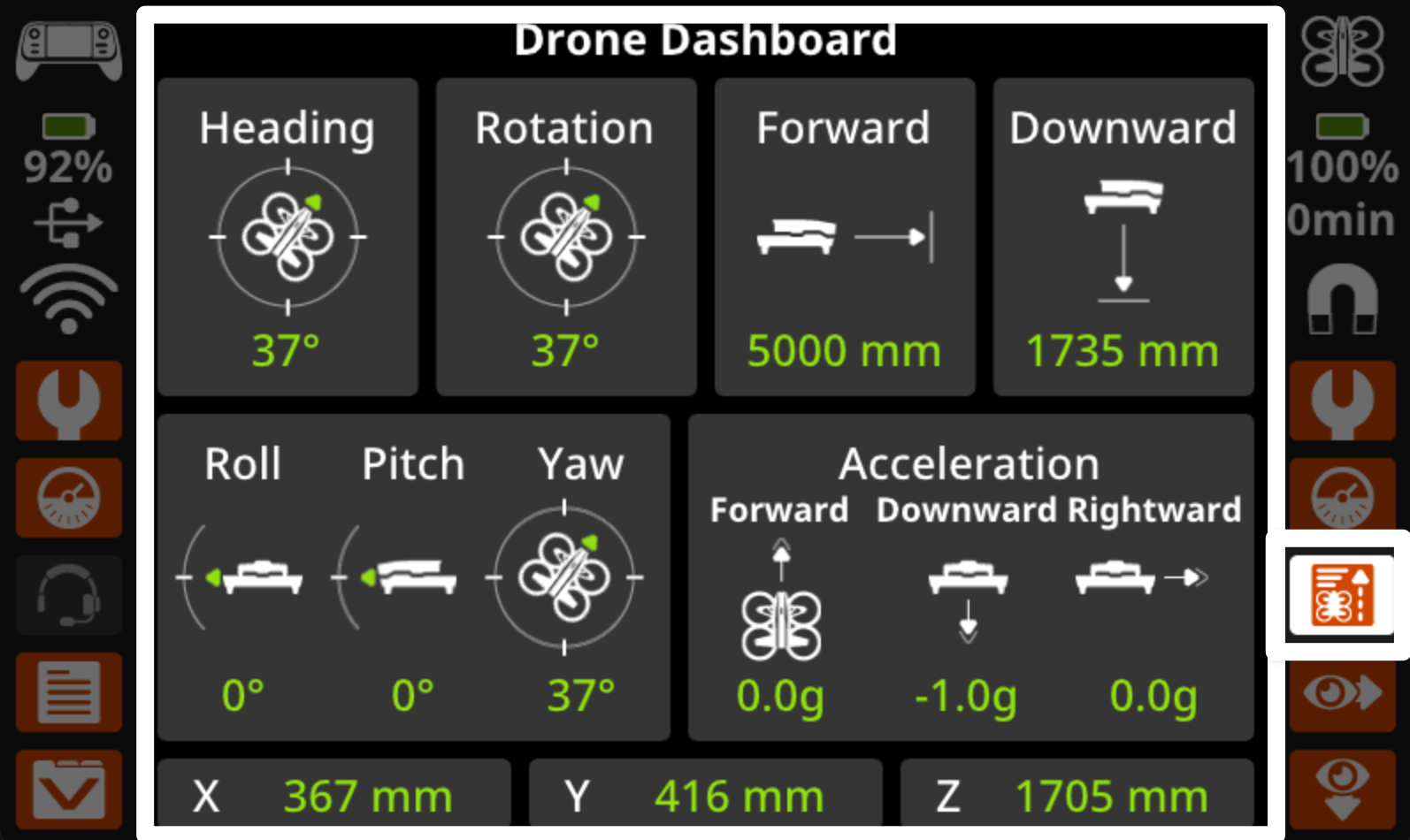

Wybranie ikony Drone Dashboard po prawej stronie ekranu kontrolera spowoduje wyświetlenie danych w czasie rzeczywistym na temat położenia i ruchu drona podczas lotów symulacyjnych.
Aby zamknąć panel, ponownie wybierz ikonę Drone Dashboard i wróć do poprzedniego ekranu.
Kalibracja kontrolera

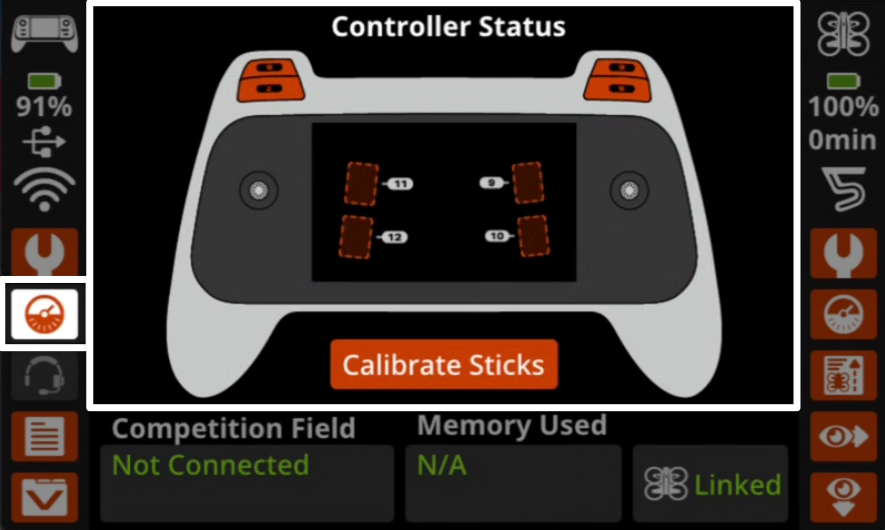

Wybranie ikony Kalibracja kontrolera po lewej stronie ekranu kontrolera spowoduje otwarcie menu kalibracji. Aby rozpocząć proces kalibracji, wybierz na ekranie przycisk Calibrate Sticks.
Kalibracja joysticków jest przydatnym narzędziem rozwiązywania problemów, jeśli kontroler nie działa zgodnie z oczekiwaniami lub inaczej niż podczas poprzednich lotów symulatorowych.
Dzienniki misji

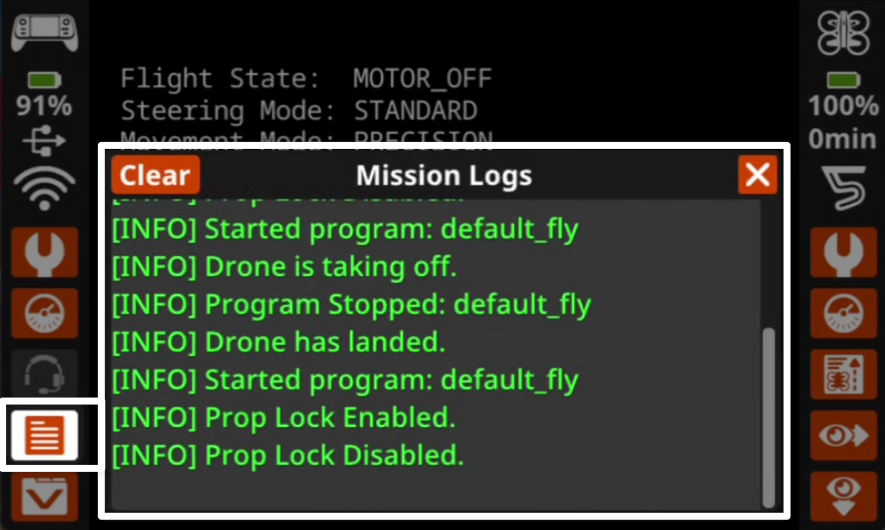

Wybranie ikony Mission Logs po lewej stronie ekranu kontrolera spowoduje wyświetlenie danych dziennika misji dotyczących lotów symulacyjnych, tak jak ma to miejsce w przypadku lotów z dronem w powietrzu.
Uwaga: Ikona Dane poprzednich misji będzie przechowywać wyłącznie dane z lotów drona w powietrzu, a nie w symulatorze.
