Po otrzymaniu zestawu VEX 123 możesz wykonać kilka czynności, aby wszystko przygotować. W tym artykule opisano podstawy przygotowania robota i kodera 123 do użytku.

Zestaw robota VEX 123 zawiera niebieskiego robota 123, urządzenie VEX Coder z włożonymi plastikowymi kartami kodującymi, dodatkowe stosy kart kodujących dla różnych akcji i warunków oraz pierścień artystyczny.

123 Robot

Naładuj robota 123

Aby rozpocząć korzystanie z robota 123, należy go najpierw naładować.

123 Robot ładowany za pomocą kabla USB C.

Podłącz kabel USB-C do portu ładowania w robocie 123. Podłącz drugi koniec kabla do źródła zasilania.

Kliknij tutaj aby uzyskać więcej informacji na temat ładowania robota 123 i dowiedzieć się, co oznaczają poszczególne kontrolki.

Włącz robota 123

Włącz robota 123, przesuwając koła po powierzchni, aby go „obudzić”, jak pokazano na tej animacji. Kontrolka zacznie pulsować i usłyszysz dźwięk uruchamiania, co oznacza, że robot 123 jest włączony i gotowy do kodowania.

Dotknij, aby zakodować

Możesz rozpocząć kodowanie robota 123, naciskając jeden z pięciu przycisków dotykowych na jego ekranie:

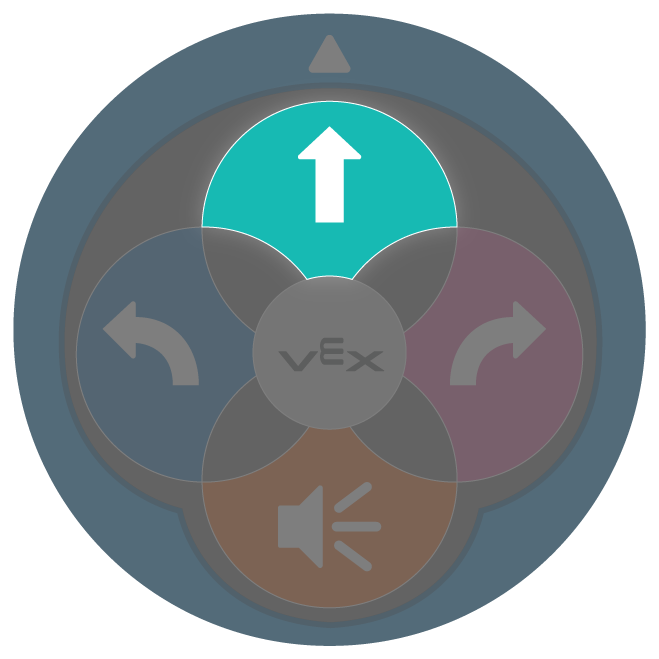

Przycisk Przesuń znajdujący się z przodu robota 123 jest podświetlony.

Przycisk Ruch przesuwa robota 123 o jeden „krok” do przodu.

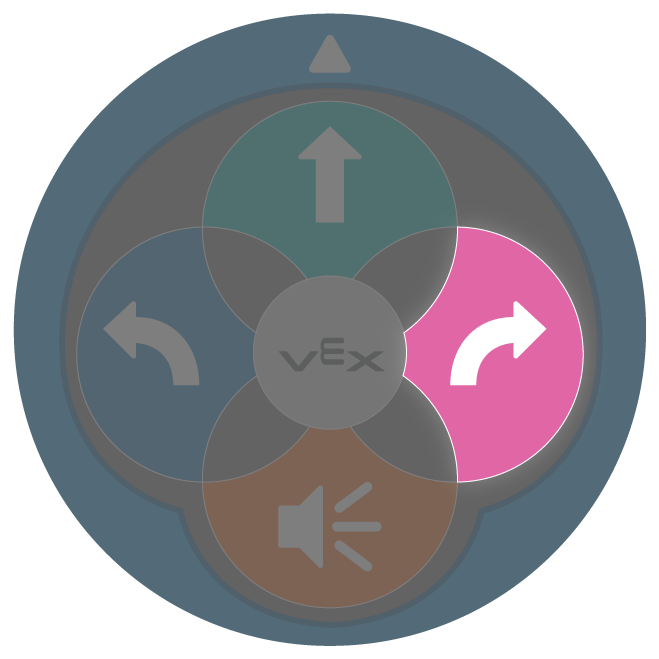

Prawy przycisk po prawej stronie robota 123 jest podświetlony.

Prawy przycisk obraca robota 123 o 90 stopni w prawo.

Przycisk dźwięku z tyłu robota 123 jest podświetlony.

Przycisk Dźwięk sprawia, że robot 123 odtwarza dźwięk klaksonu.

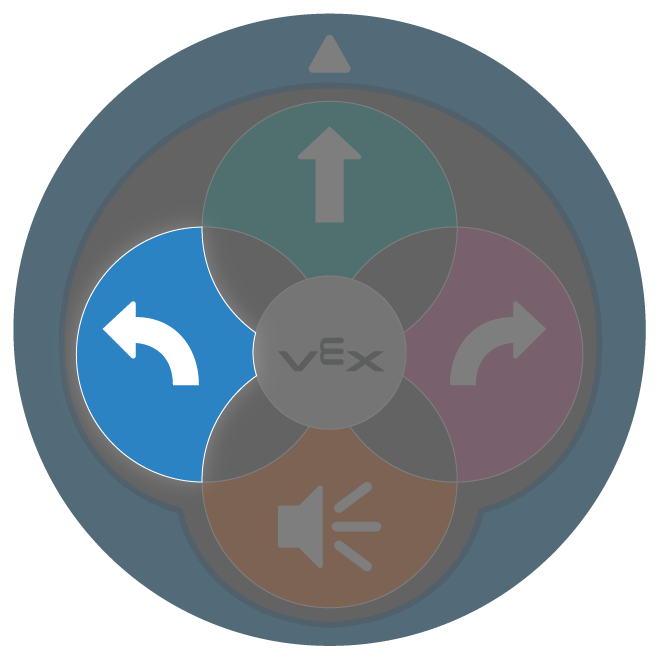

Lewy przycisk po lewej stronie robota 123 jest podświetlony.

Przycisk Lewy obraca robota 123 o 90 stopni w lewo.

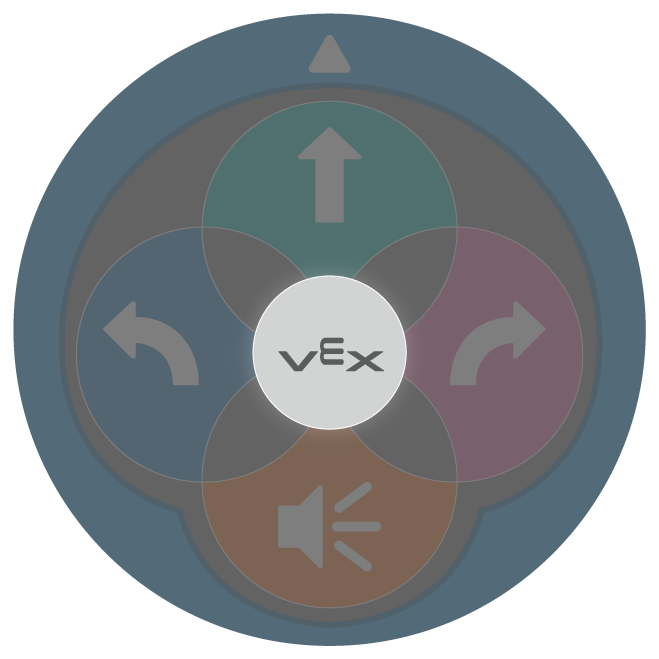

Przycisk Start znajdujący się w środku robota 123 jest podświetlony.

Przycisk Start wykonuje zakodowane przez Ciebie zachowania w kolejności, w jakiej naciskałeś przyciski dotykowe.

Usuń projekt

Potrząśnij robotem 123, aż wyda dźwięk, aby usunąć projekt, jak pokazano w tej animacji.

Wyłącz robota

Aby wyłączyć robota 123, naciśnij i przytrzymaj przycisk Start przez 3 sekundy, aż lampka zmieni kolor na żółty i usłyszysz dźwięk, jak pokazano na tej animacji.

123 Koder

Karty Coder i Coder oferują możliwość kodowania robota 123 bez użycia ekranu.

Instalowanie baterii w koderze

Widok z tyłu kodera VEX z odkręconą pokrywą baterii i zainstalowanymi 2 bateriami AAA.

Najpierw zainstaluj baterie w Coderze. Za pomocą małego śrubokręta otwórz pokrywę baterii znajdującą się z tyłu urządzenia Coder i włóż 2 baterie AAA. Kliknij tutaj , aby uzyskać więcej informacji na temat instalowania baterii i korzystania z Kodera.

Włączanie kodera

Aby włączyć Coder, naciśnij przycisk Start, jak pokazano na animacji.

Parowanie Codera

Aby sparować robota 123 z urządzeniem Coder, naciśnij przyciski Start i Stop na urządzeniu Coder oraz lewy i prawy przycisk dotykowy na robocie 123 przez pięć sekund, aż robot 123 wyemituje dźwięk, a jego światło zacznie migać na biało synchronicznie z zielonym światłem na urządzeniu Coder, jak pokazano na tej animacji.

Korzystanie z Kodera

Włóż karty Coder od prawej strony, wsuwając je do gniazda Coder znajdującego się pod osłoną ochronną, jak pokazano na tej animacji.

Górna część programu Coder z podświetlonym przyciskiem Start.

Po włożeniu wszystkich potrzebnych kart Coder naciśnij przycisk Start, aby rozpocząć projekt na robocie 123.

Jeśli którykolwiek slot karty Coder nie jest oznaczony kolorem zielonym, zapoznaj się z artykułem Rozwiązywanie problemów z biblioteką VEX Coder , aby uzyskać więcej informacji.

Wyłączanie kodera

Aby wyłączyć urządzenie Coder, naciśnij i przytrzymaj przycisk Stop, aż kontrolka znajdująca się na górze urządzenia Coder zgaśnie, jak pokazano na tej animacji.

Kod VEX 123

VEXcode 123 to oparta na blokach platforma kodowania, której Ty i Twoi uczniowie możecie używać do programowania robota 123. Możesz go użyć online na code123.vex.com lub pobrać ze code.vex.com.

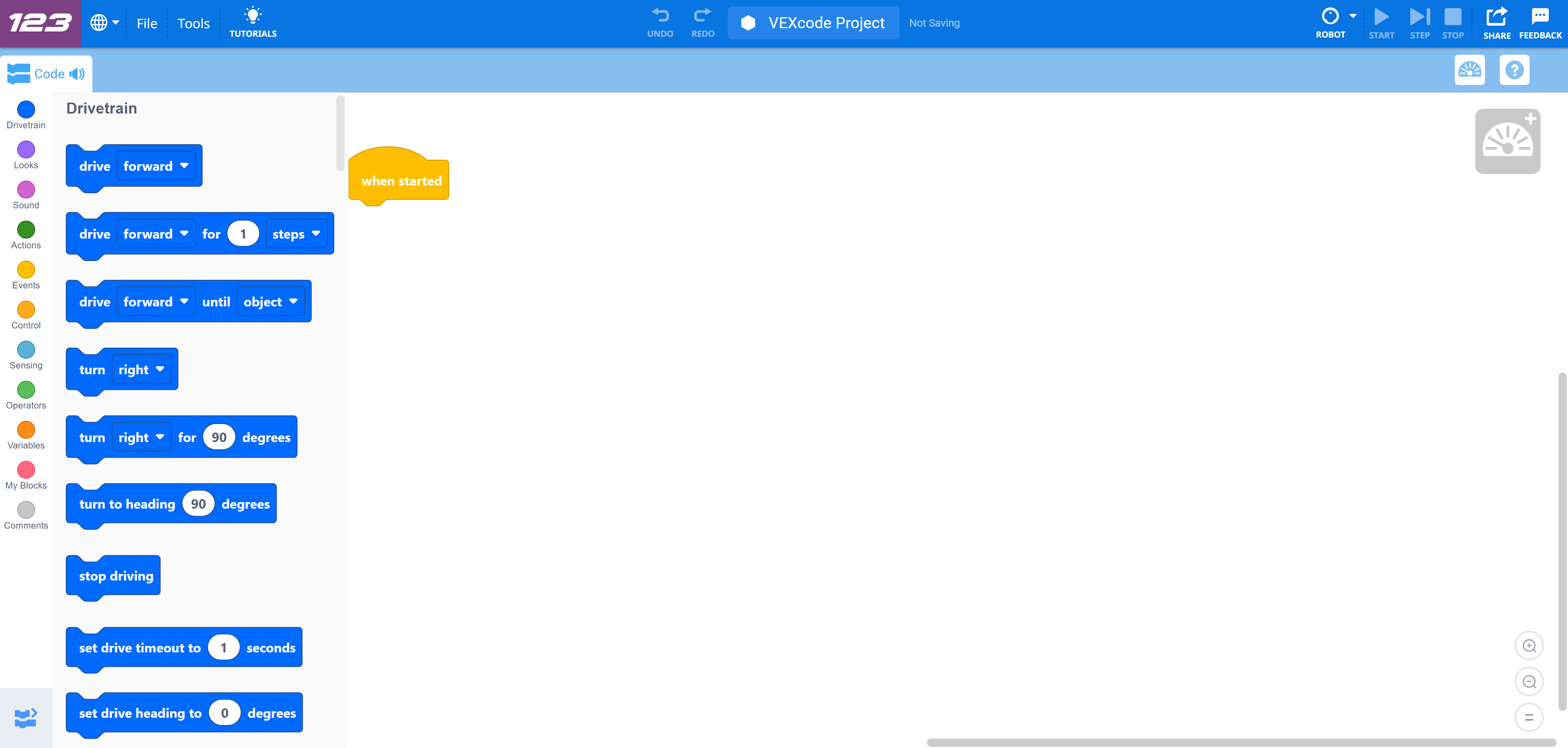

Obszar roboczy VEXcode 123 z żółtym blokiem „po uruchomieniu” w obszarze kodowania i listą niebieskich bloków układu napędowego po lewej stronie, zawierającą opcje jazdy do przodu, skrętu w prawo i zatrzymania jazdy. W górnym menu znajduje się projekt VEXcode oraz kontrolki umożliwiające uruchamianie i zapisywanie kodu.

Aby uzyskać informacje na temat instalacji VEXcode 123 na swoim urządzeniu, przejdź .

Pierścień 123 Robot Art

Trzy przykładowe wzory pierścieni artystycznych na 123 Robots: jeden z potworem, jeden z flamingiem i jeden z żaglówką.

Pierścień artystyczny to dodatek zaprojektowany z myślą o umożliwieniu Tobie i Twoim uczniom dodawania kreatywnych elementów do robota 123.

Więcej informacji na temat korzystania z Art Ring tutaj.

Dodatkowe zasoby

Aby uzyskać więcej informacji na temat korzystania z VEX 123 w klasie, przejdź .

Aby dowiedzieć się, jak używać aplikacji VEX Classroom do zarządzania wieloma robotami 123 , przejdź tutaj.
