Używasz VEX IQ (2. generacji) z VEXcode IQ opartym na aplikacji? Zobacz ten artykuł.

Inteligentne urządzenia VEX IQ, w tym mózg, kontroler, inteligentny silnik i czujniki, zawierają własne wewnętrzne procesory i działają na specjalnym oprogramowaniu zwanym oprogramowaniem sprzętowym. Oprogramowanie układowe VEX IQ nosi nazwę VEXos.

VEXos to system operacyjny robotyki, który wykorzystuje elastyczność i moc sprzętu VEX, aby sprostać wyzwaniom współzawodnictwa i zróżnicowanym potrzebom edukacji w zakresie robotyki. Ten system operacyjny wykorzystuje przetwarzanie w czasie rzeczywistym, aby zapewnić powtarzalne działanie z największą możliwą szybkością.

Mózg VEX IQ jest kodowany przy użyciu kodu VEXcode IQ. VEXcode IQ wymaga najnowszego VEXos, ponieważ:

Każda aktualizacja VEXcode IQ będzie wymagała zainstalowania najnowszej wersji oprogramowania układowego VEXos w Brain przed pobraniem projektów.
Aktualizacje systemu VEXos obejmują poprawki znanych błędów i dodatki programowe niezbędne do obsługi nowych urządzeń włączonych do linii produktów VEX IQ.
Aktualizacje umożliwiają korzystanie z zaawansowanych funkcji programowania.

Regularne aktualizowanie oprogramowania sprzętowego zapewnia prawidłowe działanie inteligentnych urządzeń VEX IQ. Jeśli Twój Brain nie łączy się z VEXcode IQ lub ikona Brain na pasku narzędzi VEXcode IQ ma kolor pomarańczowy, musisz zaktualizować oprogramowanie sprzętowe.

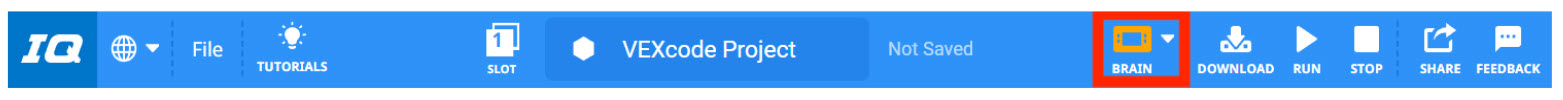

VEXcode IQ z pomarańczową ikoną Brain na pasku narzędzi, która informuje, że oprogramowanie układowe Brain jest nieaktualne.

Uwaga: Przed próbą otwarcia programu narzędziowego VEXos upewnij się, że VEXcode IQ lub jakakolwiek inna aplikacja VEXcode jest zamknięta. Obie aplikacje nie mogą być jednocześnie otwarte i uruchomione.

Pobieranie VEXos

Ikona aplikacji VEXos Utility.

Oprogramowanie układowe VEXos jest osobną aplikacją, którą należy na urządzenie z systemem Windows lub.

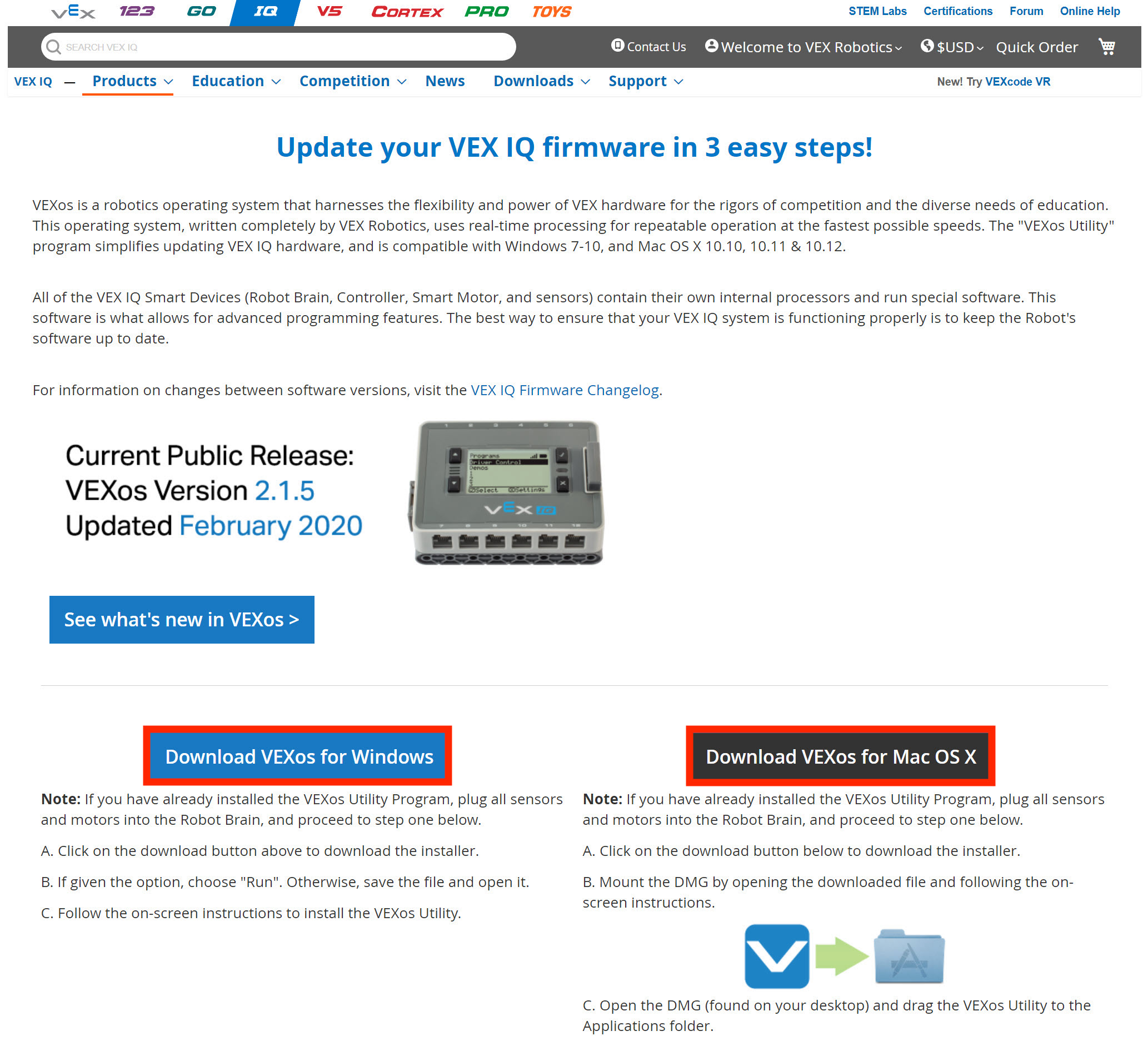

Zrzut ekranu artykułu w bibliotece VEX z linkami umożliwiającymi pobranie oprogramowania układowego VEXos.

Aby uzyskać więcej informacji na temat instalowania VEXos na swoim urządzeniu, przejrzyj następujące artykuły z Biblioteki VEX:

Używanie VEXos do aktualizacji VEX IQ

Po pobraniu i zainstalowaniu aplikacji VEXos możesz zaktualizować oprogramowanie sprzętowe IQ Brain, powiązanych silników i czujników, wykonując następujące czynności:

Mózg podłączony do laptopa za pomocą kabla USB.

Za pomocą kabla USB podłącz urządzenie do IQ Brain.

Mózg z podświetlonym przyciskiem Sprawdź, który wskazuje, że należy go nacisnąć, aby włączyć mózg.

Włącz IQ Brain.

Ikona aplikacji VEXos Utility.

Uruchom narzędzie VEXos.

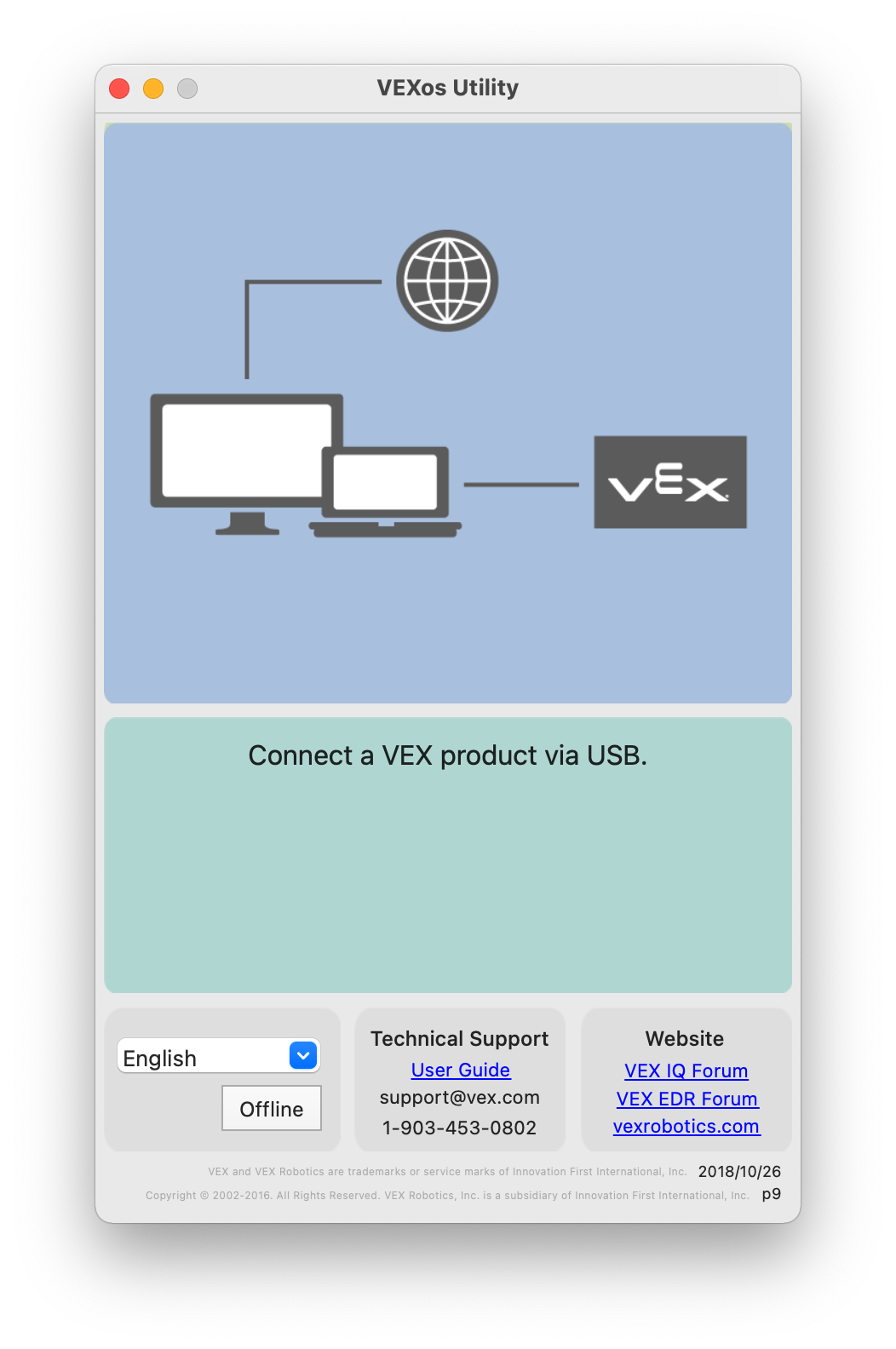

Zrzut ekranu okna narzędzia VEXos z komunikatem Podłącz produkt VEX przez USB. Schemat pokazuje, że komputer musi być podłączony do Internetu i produktu VEX, aby można było zaktualizować oprogramowanie sprzętowe tego produktu.

Upewnij się, że wszystkie urządzenia elektroniczne (Silniki inteligentne, Czujnikii Sterownik podłączony) są podłączone do IQ Brain.

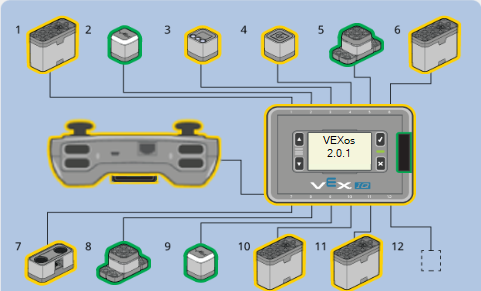

Zrzut ekranu okna programu narzędziowego VEXos z komputerem Brain podłączonym przez USB. Na schemacie przedstawiono mózg i wszystkie jego połączenia, w tym 11 urządzeń Smart Port i kontroler. Niektóre urządzenia, w tym Brain, są podświetlone na żółto, co oznacza, że ich oprogramowanie sprzętowe jest nieaktualne.

Części wymagające aktualizacji są podświetlone na żółto.

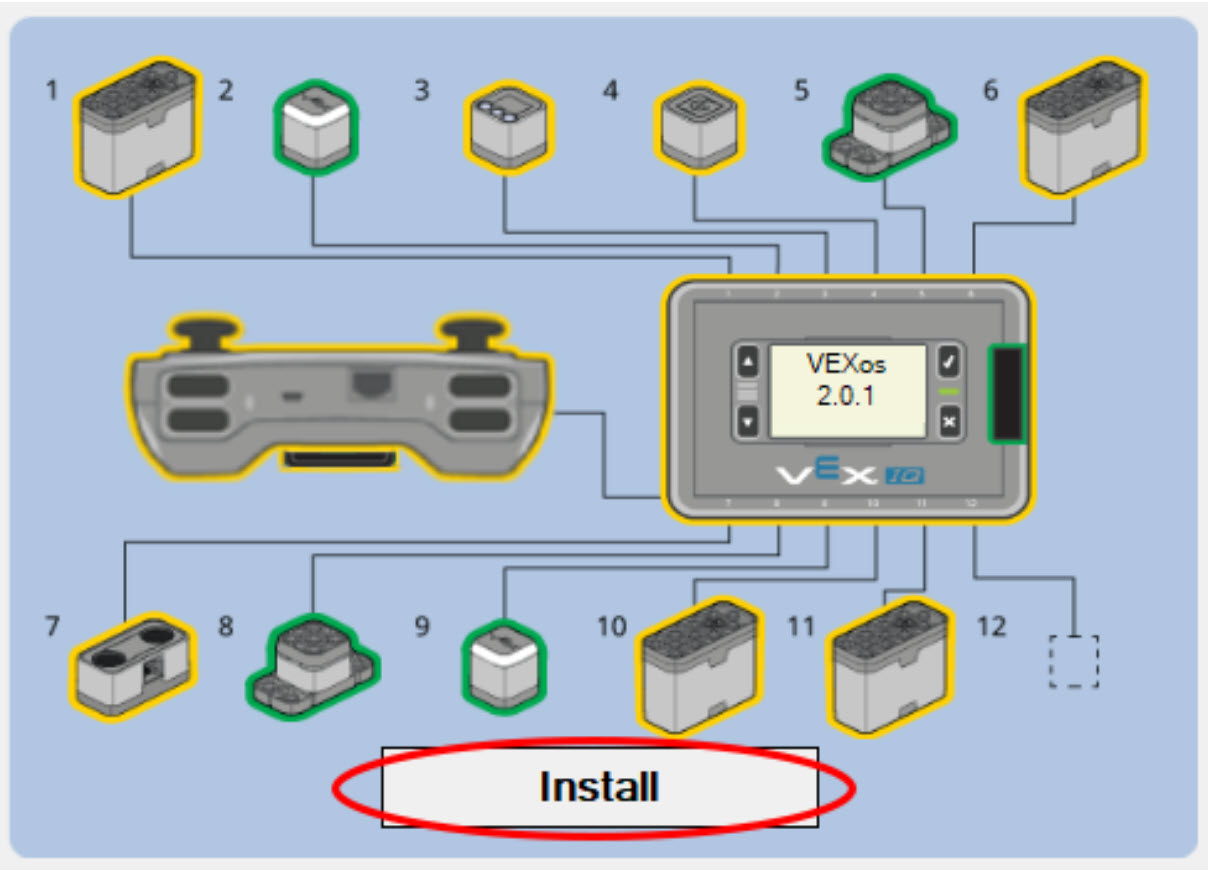

Zrzut ekranu okna programu narzędziowego VEXos z komputerem Brain podłączonym przez USB. Niektóre urządzenia na schemacie są podświetlone na żółto, co oznacza, że ich oprogramowanie sprzętowe jest nieaktualne. Przycisk Instaluj poniżej jest podświetlony.

Wybierz opcję „Zainstaluj” w programie narzędziowym VEXos i nie odłączaj żadnych kabli ani nie zamykaj programu narzędziowego do momentu zakończenia aktualizacji.

Uwaga: IQ Brain może uruchomić się ponownie podczas procesu aktualizacji. Włącz ponownie IQ Brain tylko wtedy, gdy zostaniesz o to poproszony.

Po zakończeniu aktualizacji usłyszysz dźwięk wiwatu i zobaczysz komunikat: „Wszystkie podłączone produkty VEX są aktualne”. Następnie możesz odłączyć IQ Brain od komputera. Pomyślnie zaktualizowałeś oprogramowanie sprzętowe IQ Brain i podłączonych podzespołów!

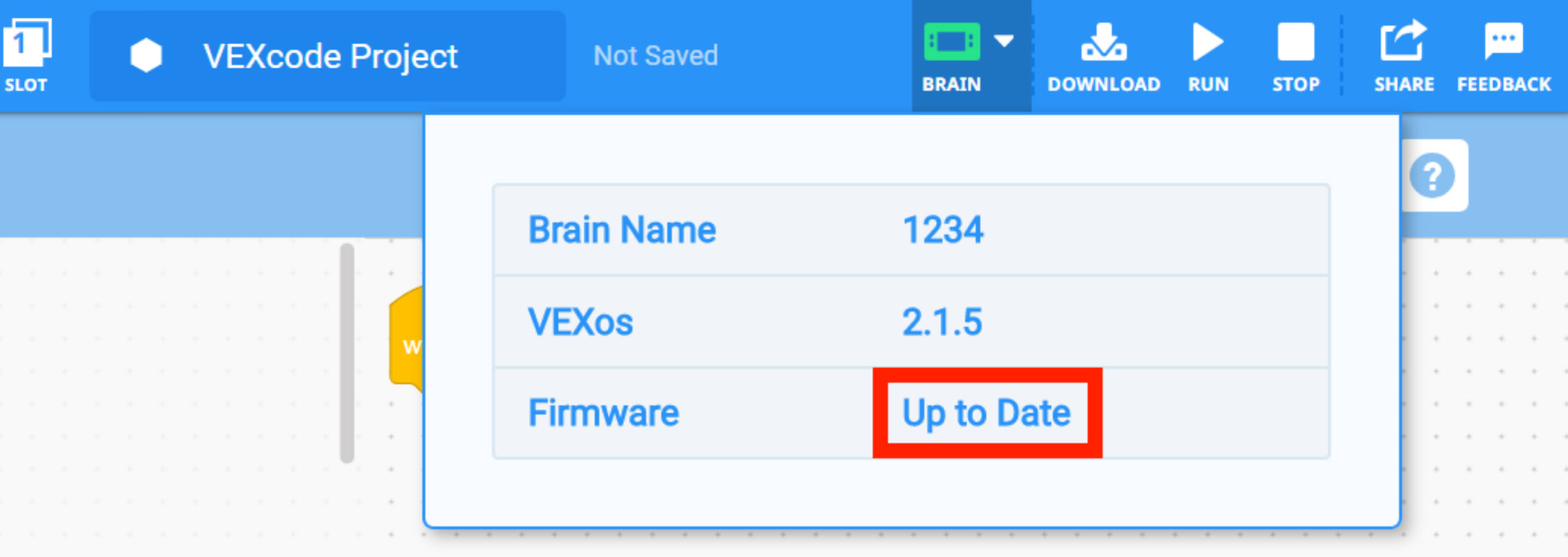

VEXcode IQ z zieloną ikoną Brain na pasku narzędzi, która informuje, że oprogramowanie układowe Brain jest aktualne. Menu rozwijane Mózg jest otwarte, a wymienione Oprogramowanie sprzętowe jest podświetlone i ma napis Aktualne.

Teraz, gdy połączysz IQ Brain z VEXcode IQ, na pasku narzędzi pojawi się zielona ikona Brain zamiast pomarańczowej ikony Brain. Teraz będziesz mógł pobierać i uruchamiać projekty VEXcode IQ.
