Przed instalacją powinieneś mieć naładowaną baterię VEX IQ.

Informacje na temat ładowania akumulatora (1. generacji) można znaleźć w tym artykule.
Informacje na temat ładowania akumulatora (2. generacji) można znaleźć w tym artykule.

Uwaga: Obrazy w tym artykule przedstawiają mózg (1. generacji). Wykonaj te same kroki, aby zainstalować baterię w mózgu (2. generacji).

Zainstaluj baterię

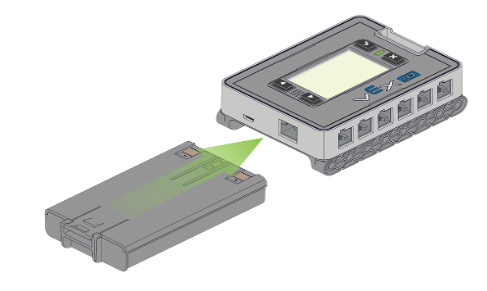

Schemat przedstawia podłączenie baterii do mózgu IQ. Strzałka wskazuje, że baterię należy wsunąć do portu ładowania znajdującego się na spodzie urządzenia Brain. Akumulator należy umieścić zatrzaskiem skierowanym na zewnątrz mózgu. IQ Brain z podłączoną baterią.

Wsuń baterię do VEX IQ Brain i słuchaj kliknięcia wskazującego, że bateria została włożona prawidłowo i całkowicie.

Wyjmij baterię

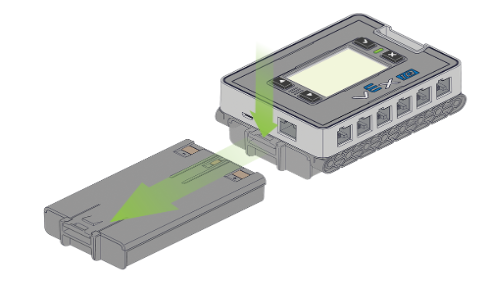

Schemat przedstawia dwa etapy wyjmowania baterii robota z mózgu. Pierwszy stopień ma strzałkę wskazującą na zatrzask akumulatora, co oznacza, że należy go nacisnąć. Drugi krok pokazuje baterię wysuwającą się z mózgu.

Ściśnij zatrzask na końcu akumulatora i wyciągnij go z Brain.

UWAGA: Naciśnięcie akumulatora z drugiego końca pomaga w jego wyjęciu.

UWAGA: Baterię należy zawsze wyjąć z Brain, jeśli ma być przechowywana dłużej niż dwa tygodnie.
