Bezprzewodowe łączenie mózgu VEX IQ (1. generacji) z iPadem / tabletem z systemem Android w VEXcode IQ – Biblioteka VEX

Aby podłączyć VEX IQ (1. generacja) Brain do iPada lub tabletu z systemem Android, upewnij się, że posiadasz:

VEX IQ Smart Radio zainstalowane w module VEX IQ (1. generacja).
najnowszego oprogramowania układowego zainstalowanego na VEX IQ (1. generacja) Brain.

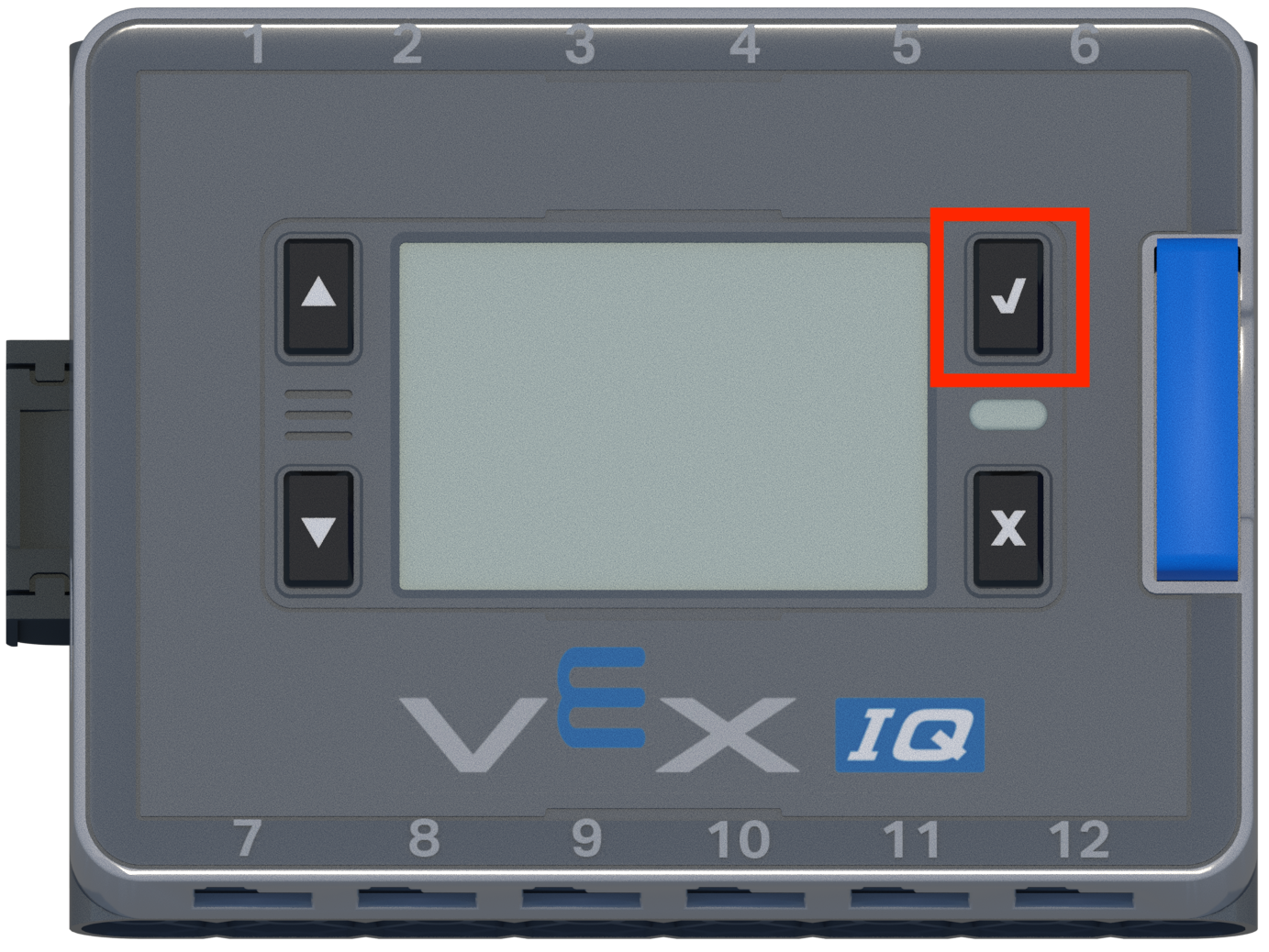

IQ Brain (1. generacja) z zaznaczonym przyciskiem Brain's Check.

Naciśnij przycisk Sprawdź na mózgu, aby go włączyć.

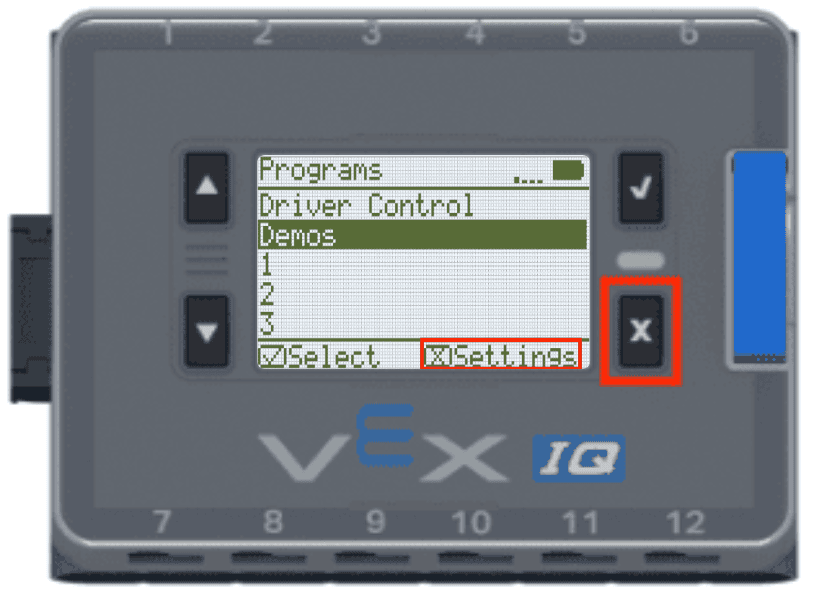

Ekran mózgu jest wyświetlany w menu Programy. Ikona u dołu ekranu wskazuje, że za pomocą przycisku X można przejść do menu Ustawienia. Ikona ta jest podświetlona.

Naciśnij przycisk X na mózgu, aby przejść do menu Ustawienia.

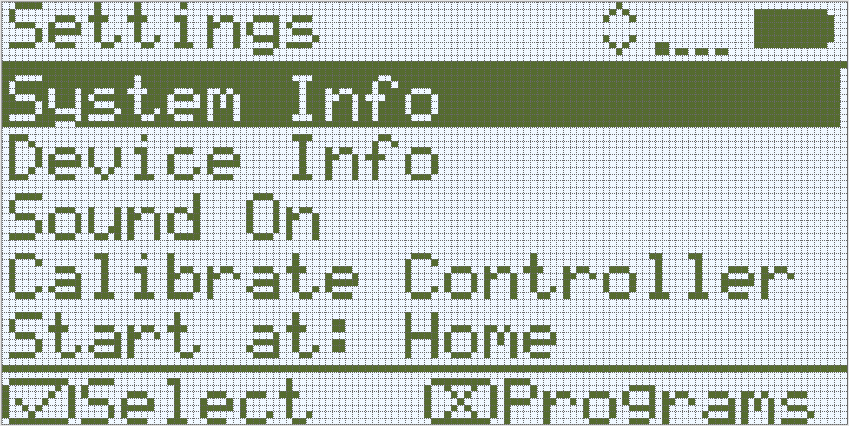

Ekran mózgu jest wyświetlany w menu Ustawienia z wybraną opcją Informacje o systemie. Informacje o systemie to pierwsza opcja na liście.

Naciśnij przycisk Sprawdź, aby wybrać Informacje o systemie.

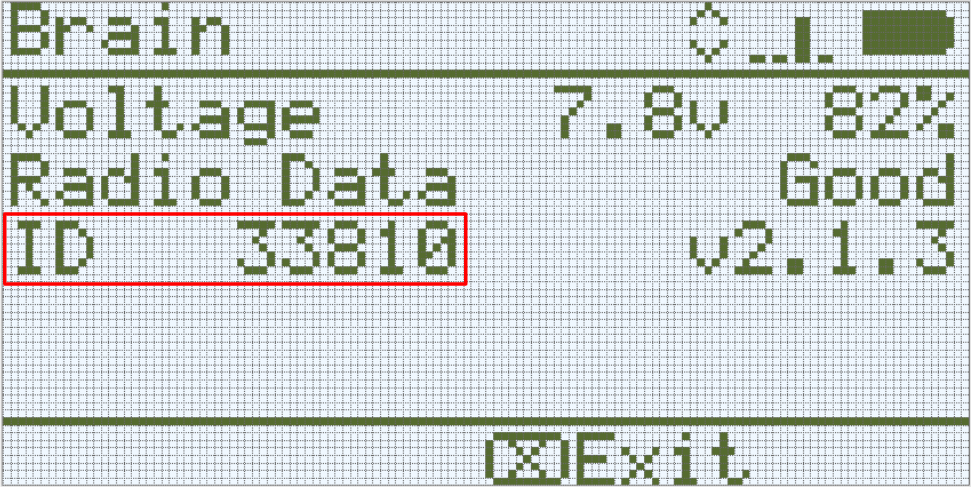

Ekran mózgu jest wyświetlany w menu Informacje o systemie. W tym menu wyświetlane są trzy wartości: napięcie, dane radiowe i identyfikator. Wartość ID jest podświetlona i w tym przykładzie wynosi 33810.

Zapamiętaj numer identyfikacyjny Brain, którego będziesz używać do łączenia Brain z iPadem / tabletem z systemem Android.

Uwaga: Dane radiowe są zawsze domyślnie włączone i nie trzeba ich włączać ani wyłączać w Ustawieniach.

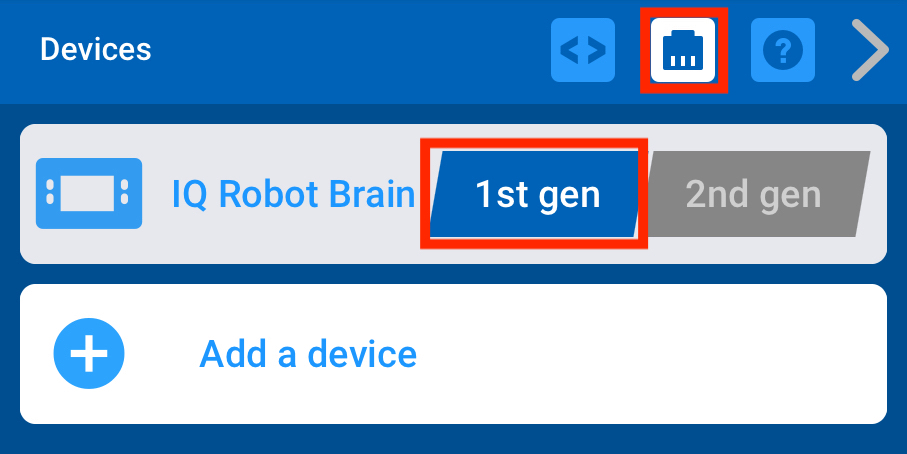

Menu urządzeń VEXcode IQ z wyświetlonym ustawieniem generacji mózgu robota IQ. To ustawienie jest ustawione na opcję 1. generacji i jest podświetlone.

W VEXcode IQ otwórz okno Urządzenia, aby potwierdzić, czy wybrano Brain pierwszej generacji.

Wybierz opcję 1. generacja jeśli nie została jeszcze wybrana.

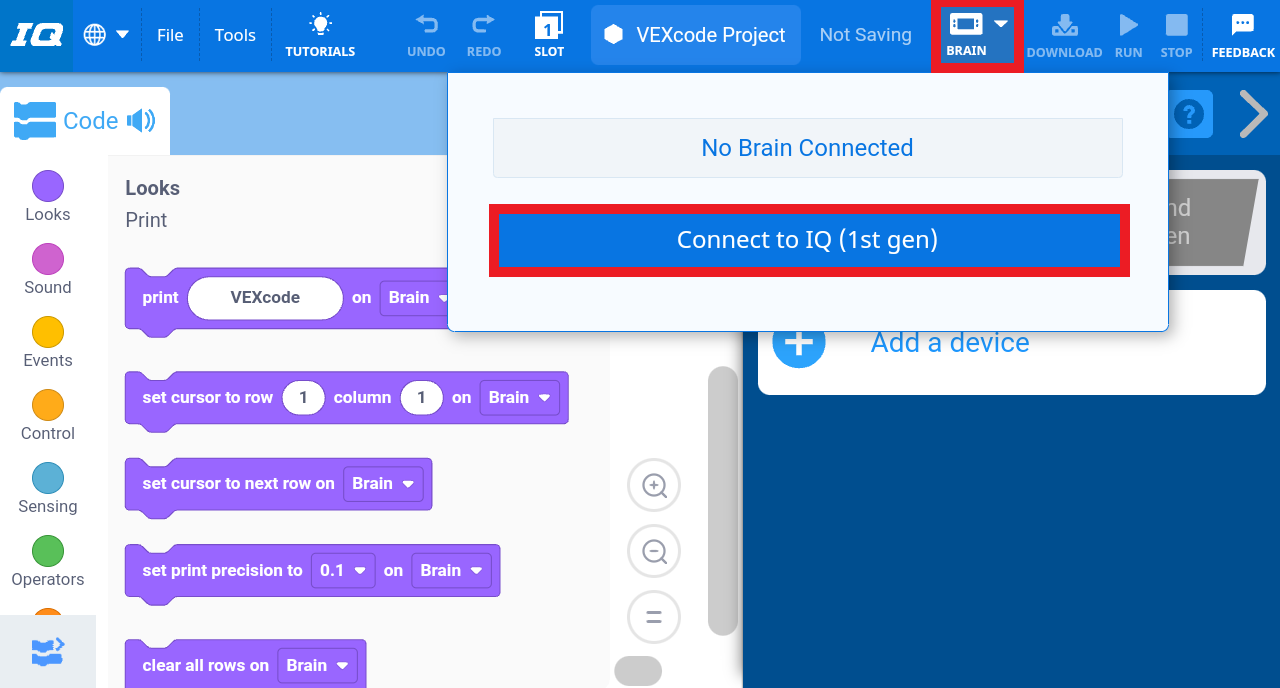

VEXcode IQ z otwartym menu rozwijanym Mózg i zaznaczonym przyciskiem Połącz z IQ (1. generacja).

Wybierz opcjęPołącz z IQ (1. generacja) w menu Mózg.

Monit VEXcode IQ Brain ID wyświetlający: Wprowadź żądany identyfikator mózgu. Poniżej znajduje się pole do wpisania identyfikatora oraz dwa przyciski: Anuluj i Wyślij.

Za pomocą klawiatury numerycznej wprowadź numer identyfikacyjny swojego mózgu.

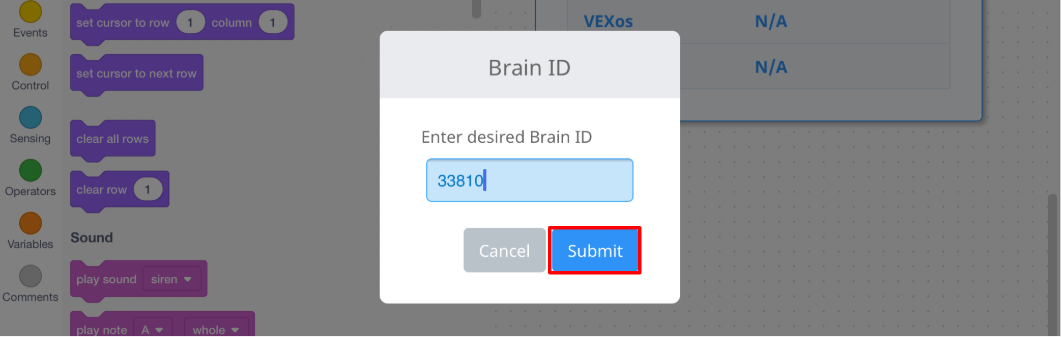

Monit VEXcode IQ Brain ID z kodem 33810 wpisanym w pole. Poniżej zaznaczony jest przycisk Wyślij.

Wybierz Prześlij.

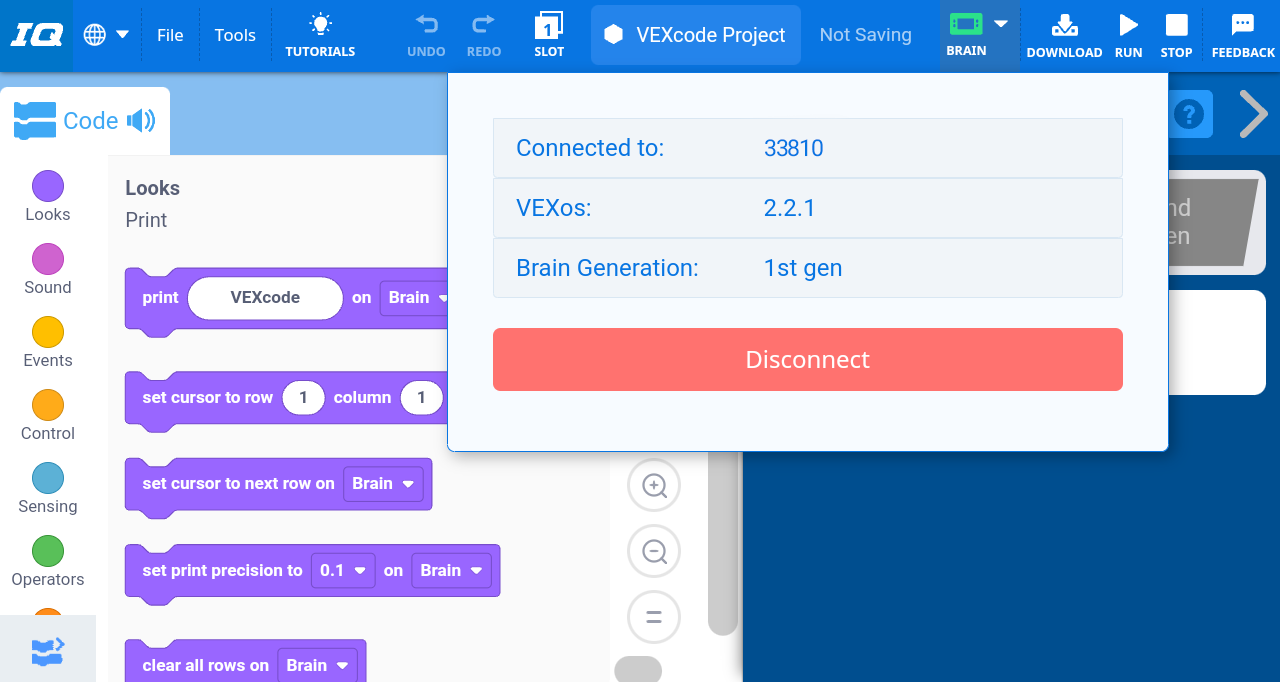

Pasek narzędzi VEXcode IQ z zieloną ikoną mózgu, która oznacza, że mózg został pomyślnie podłączony.

Gdy ikona Mózgu zmieni kolor na zielony, oznacza to, że Mózg jest podłączony.

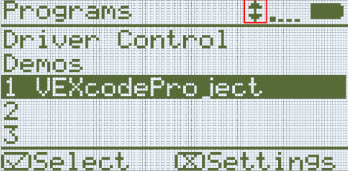

Ekran mózgu z podświetloną ikoną strzałki u góry ekranu, która wskazuje na połączenie Smart Radio.

Strzałki u góry ekranu Brain zaczną świecić ciągłym światłem, co oznacza, że połączenie Smart Radio zostało nawiązane.
