Aby podłączyć ramię robota 6-osiowego do VEXcode EXP, należy najpierw: włączyć ramię 6-osiowe, i bezpośrednio podłączyć ramię 6-osiowe do komputera.

Projekt bloków Blank Arm został otwarty w obszarze roboczym VEXcode EXP.

Otwórz VEXcode EXP i otwórz nowy projekt Arm.

Kod VEXcode EXP z ikoną ramienia 6-osiowego podświetloną na pasku narzędzi.

Ikona 6-osiowego ramienia robota w prawym górnym rogu ekranu będzie biała, co oznacza, że obecnie nie jest podłączone żadne 6-osiowe ramię robota. Wybierz tę ikonę.

VEXcode EXP z otwartym menu rozwijanym ramienia 6-osiowego i wyróżnionym przyciskiem Połącz ramię.

Po wybraniu otworzy się nowe okno. Wybierz opcjęPołącz ramię , aby rozpocząć podłączanie 6-osiowego ramienia robota do VEXcode EXP.

Monit o połączenie przeglądarki VEXcode EXP o treści Twoja przeglądarka spróbuje teraz połączyć się z ramieniem 6-Axis Arm. Poniżej zaznaczony jest przycisk Kontynuuj.

WybierzKontynuuj.

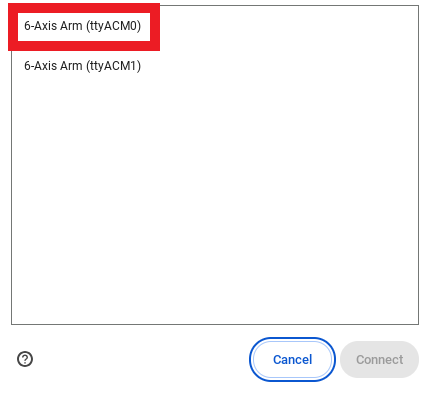

Okno połączenia przeglądarki z dwiema opcjami, jedna to ACM0, a druga to ACM1. Opcja ACM0 jest podświetlona.

Wybierz port o najmniejszym numerze. Na tym zrzucie ekranu 0 jest mniejsza niż 1, więc została wybrana.

Okno połączenia przeglądarki z wybraną opcją ACM0 i zaznaczony poniżej przycisk Połącz.

Po podświetleniu prawidłowego portu wybierz opcję Połącz , aby zakończyć podłączanie 6-osiowego ramienia robota.

Pasek narzędzi VEXcode EXP z zieloną ikoną ramienia 6-osiowego, co oznacza, że ramię zostało pomyślnie podłączone.

Ikona 6-osiowego ramienia robota zmieni kolor na zielony, co oznacza, że 6-osiowe ramię robota zostało pomyślnie podłączone, a jego oprogramowanie sprzętowe jest aktualne.

Pasek narzędzi VEXcode EXP z pomarańczową ikoną ramienia 6-osiowego, co oznacza, że ramię jest podłączone, ale jego oprogramowanie układowe jest nieaktualne.

Jeśli ikona 6-osiowego ramienia jest pomarańczowa, oznacza to, że oprogramowanie sprzętowe jest nieaktualne. Przeczytaj ten artykuł, aby dowiedzieć się, jak zaktualizować oprogramowanie układowe 6-osiowego ramienia robota.
