Overzicht VEX-schroeven

Nomenclatuur van schroeven

Schroeven gebruiken een nummeringssysteem om onderscheid te maken tussen de draaddiameter, het aantal draden per inch en de draadlengte. Er zijn twee belangrijke nummeringssystemen voor schroeven: het standaard- en het metrische systeem.


Standaard VEX-schroeven

VEX-schroeven maken gebruik van het standaardsysteem en het eerste getal dat op een VEX-schroef staat, is de draaddiameter. Vervolgens wordt de waarde voor het aantal draden per inch weergegeven, gevolgd door de overeenkomstige draadlengte. Een #8-32 x ¼” schroef heeft bijvoorbeeld een schroefdraaddiameter van 0,164” (#8), 32 schroefdraden per inch en een schroefdraadlengte van 0,25”.

Inch-equivalent voor genummerde schroeven
#0 #1 #2 #3 #4 #5 #6 #8 #10 #12
0,060"

0,073”

0,086”

0,099”

0,112”

 0,125”
 		0,138”
 		0,164”
 		0,190”
 		0,216”

Zoals u wellicht weet, kunnen schroeven met een groot aantal gereedschappen worden aangedraaid. Deze variëren van het standaard gereedschapssysteem dat gebruik maakt van Phillips en Flatheads, tot het metrische gebruik van inbussleutels. VEX-producten maken vaak gebruik van Torx-gereedschap of Star Drive-schroeven. VEX maakt het vaakst gebruik van Star Drive-schroeven, omdat deze niet zo gemakkelijk strippen als sommige metrische of standaardschroeven.

Standaard Metriek Sterren rijden
Schroevendraaier.jpg Inbussleutels.jpg Allen_Key.jpg

Schroeven en moeren vastzetten

Schroeven kunnen aan moeren worden bevestigd met behulp van het hierboven genoemde compatibele gereedschap. Voor een demonstratie hiervan kunt u onderstaande video bekijken. Een belangrijke les uit de video die van toepassing is op het bouwen van VEX en het echte leven is het gezegde "righty-tighty, lefty-loosey" om schroeven vast of los te draaien. Voor meer informatie over kittools, bekijk dit artikel uit de VEX Library voor V5 Kit-tools, bekijk dit artikel uit de VEX Library voor EXP Kit-tools, of bekijk dit artikel uit de VEX Library voor V5 Workcell-tools.

Schroefstijlen

VEX-producten maken gebruik van twee verschillende soorten schroeven. De eerste, vaak minder gebruikte maar nog steeds even belangrijk, is de Stelschroef.


De stelschroef verschilt van de gewone schroef omdat deze geen ‘kop’ heeft. De stelschroef wordt geleverd in één maat met twee verschillende koppen, #8-32 x 0,125” Star Drive. Deze stelschroeven komen vaak voor in askragen, klemaskragen en kunnen in afstandhouders worden geschroefd.

De tweede schroefstijl is de meer algemeen erkende zeskant- en sterschroef (deze hebben een kop vergeleken met de stelschroef die dat niet heeft).


Schroeven zijn verkrijgbaar in verschillende lengtes, waaronder:

  • #6-32 x ¼” en #6-32 x ½”
  • #8-32 x ¼” tot en met #8-32 x 2”.
  • #6-32 x ½”, #8-32 x ¼”, en #8-32 x ½”

Vergrendelingsschroeven. Borgschroeven hebben een nylon coating op een deel van de schroefdraad, waardoor ze niet losraken.

Deze tabel toont het naamgevingssysteem dat wordt gebruikt bij schroeven in Star Drive-stijl. Deze tabel laat u het maximale aanhaalmoment zien dat is toegestaan ​​voor elke schroefmaat.

Stergrootte

 Punt tot punt
(S) (mm) 		Schroef (D) MAX. koppel
(Nm)

T6

1.6

M2

0.75
T7 2 M2,5

1.4
T8 2.3 M2,5 2.2
T9 2.5 M3 2.8
T10 2.7 M3 & M3,5 3.7
T15 3.3 M3,5 & M4 6.4
T20 3.8 M4 & M5 10.5
T25 4.4 M4,5 & M5 15.9
T27 5 M4,5 & M5 & M6 22.5
T30 5.5 M6 & M7 31.1
T40 6.6 M7 & M8 54.1
T45 7.8 M8 & M10 86.2
T50 8.8 M10 132
T55 11.2 M12 252
T60 13.2 M14 437
T70 15.5 M16
T80 17.6 M18
T90 19.9 M20
T100 22.1 M22

De schroeven zijn verkrijgbaar in twee soorten koppen: Hex Drive en Star Drive

  • de nr. 6-32 of nr. 8-32 zeskantschroef die respectievelijk wordt vastgedraaid met een 5/64” en 3/32” zeskantsleutel
  • de nr. 8-32 sterschroef die wordt vastgedraaid met een T15 stersleutel of een T15 steraandrijving-schroevendraaier.
    • De kop van het stertype is minder gevoelig voor strippen. Voor draaipunten zijn er ook #8-32 schouderschroeven die een kort gedeelte zonder schroefdraad hebben en dit gebied zorgt voor minder wrijving voor een draaipunt. Onderaan de pagina vindt u een volledige tabel met alle schroefmaten.

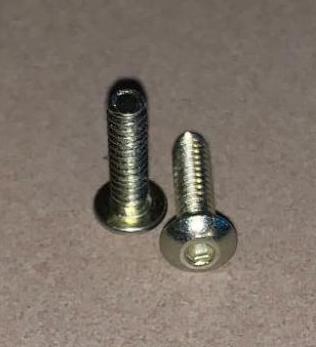

#6-32 Zeskantschroef #8-32 Zeskantschroef #8-32 Steraandrijfschroef
6-32_Hex_Drive_Screw.jpg 8-32_Hex_Drive_Screw.png Star_Drive_Screw.png
5/64” inbussleutel 3/32” inbussleutel T15 Star Drive-sleutel
5_64__Hex_Key.jpg 3_32__Hex_Key_Pt1.png3_32__Hex_Key_Pt_2.png T15_Star_Drive_Key_Pt_2.pngT15_Star_Drive_Key_Pt_1.png

Materiaalinformatie en toepassingen

Voordat u een schroef gaat gebruiken, is het belangrijk om te leren hoe u de lengte van de schroef kiest. Bekijk deze video voor meer informatie over het kiezen van de beste schroeflengte voor uw constructie.


V5 Smart Motors en alle standaard VEX-moeren en afstandhouders

  • #8-32 Steraandrijfschroef Materiaal: gelegeerd staal
    • SAE-klasse 8 schroeven
    • Treksterkte van 150.000 psi
    • Ontworpen om een ​​grote hoeveelheid koppel te weerstaan, waardoor bouwers hun mechanismen echt kunnen "vergrendelen".
    • Compatibel met V5 Smart Motors en alle standaard VEX-moeren en afstandhouders


V5 Smart Motors en alle standaard VEX-moeren en afstandhouders

  • #8-32 Zeskantschroef Materiaal: Hoogwaardig roestvrij staal zonder afwerking
    • Compatibel met V5 Smart Motors en alle standaard VEX-moeren en afstandhouders
    • #8-32 Borgschroeven
      • Laat draadborgmiddel op hun schroefdraad aanbrengen
      • De draadborging helpt de schroef op zijn plaats te houden
        • Kan ongeveer 10-15 keer worden gebruikt en blijft nog steeds stevig vastzitten
        • Bieden vergelijkbare functionaliteit als VEX Nylock-moeren


Alleen te gebruiken voor VEX Cortex-motoren en servo's

  • #6-32 Schroeven Materiaal: Hoogwaardig roestvrij staal zonder afwerking
    • Compatibel met 393 motoren en servo's
    • #6-32 Borgschroeven
    • Laat draadborgmiddel op hun schroefdraad aanbrengen
    • Draadborging helpt de schroef op zijn plaats te houden
      • Kan ongeveer 10-15 keer worden gebruikt en blijft nog steeds stevig vastzitten
      • Bieden vergelijkbare functionaliteit als VEX Nylock-moeren


Alle standaard VEX-moeren en afstandhouders

  • Materiaal schouderschroef: Roestvrij staal met hoge sterkte, zonder afwerking
    • Compatibel met alle standaard VEX-moeren en afstandhouders
    • Maak draaipunten met lage hellingshoek in VEX-metaal
    • Ontworpen om precies in een vierkant VEX-gat te passen en meerdere lagen metaal te laten draaien
      • 0,176" diameter x 0,20" lange schouder
      • 3/32" VEX inbussleutelaandrijving


Alle standaard VEX-moeren en afstandhouders

  • Duimschroef Materiaal: Kunststof
    • Compatibel met alle standaard VEX-moeren en afstandhouders
    • Dezelfde maat (#8-32) als standaard VEX-schroeven, alleen hebben ze een gekartelde kop met een diameter van 0,428 inch, zodat ze met de hand kunnen worden vast- of losgedraaid
    • Ideaal voor toepassingen waarbij een schroef meerdere keren wordt ingebracht of verwijderd, zoals toegangspanelen voor robots of batterijhouders. Of in een situatie waarin het gebruik van tools niet de voorkeur verdient, zoals in bepaalde onderwijssettings.

Volledige lijst met schroeven verkocht door VEX

Het doel van deze tabel is om de volledige lijst met door VEX verkochte schroeven te visualiseren. Het gebruik van deze tabel kan u helpen onzichtbare alternatieven te bieden die u in uw build kunt opnemen.

Schroefstijl

Schroeflengte / type

Schroef

SKU
#8-32 Steraandrijving











1/8"

 #8-32 x 1/8" stelschroef met steraandrijving (32 stuks)

276-6098

1/4"

#8-32 x 1/4" sterschroef (100 stuks)
#8-32 x 1/4" vergrendelbare sterschroef (100 stuks)

 276-4990
276-5006

3/8"

 #8-32 x 3/8" sterschroef (100 stuks)

276-4991

1/2"

#8-32 x 1/2" sterschroef (100 stuks)
#8-32 x 1/2" vergrendelbare sterschroef (100 stuks)

276-4992
276-5007
5/8"

#8-32 x 5/8" sterschroef (100 stuks)

276-4993
3/4"
 #8-32 x 3/4" sterschroef (100 stuks) 276-4994
7/8"
 #8-32 x 7/8" sterschroef (100 stuks) 276-4995
1"
 #8-32 x 1.000" sterschroef (100 stuks) 276-4996
1,25"
 #8-32 x 1,250" sterschroef (50-pack) 276-4997
1,5"
 #8-32 x 1.500" sterschroef (50-pack) 276-4998
1,75"
 #8-32 x 1,750" sterschroef (50-pack) 276-4999
2"
 #8-32 x 2.000" sterschroef (25 stuks) 276-5004
2,25"
 #8-32 x 2,250" sterschroef (25 stuks) 276-8015
2,5" #8-32 x 2.500" sterschroef (25 stuks) 276-8016



Schroefstijl

 Schroeflengte / type
 Schroef
 SKU

#8-32 Zeskantaandrijving

1/4"


#8-32 x 1/4" schroef (100 stuks)
#8-32 x 1/4" borgschroef (100 stuks)



275-1002

275-1260

3/8"

#8-32 x 3/8" schroef (100 stuks)

 275-1003

1/2"

#8-32 x 1/2" schroef (100 stuks)
#8-32 x 1/2" borgschroef (100 stuks)

275-1004

275-1261

5/8"

#8-32 x 5/8" schroef (100 stuks)

275-1005
3/4"
 #8-32 x 3/4" schroef (100 stuks)
 275-1006
7/8"
 #8-32 x 7/8" schroef (100 stuks)
 275-1007
1"
 #8-32 x 1.000" schroef (100 stuks)
 275-1008
1,25"
 #8-32 x 1,250" schroef (50 stuks)
 275-1009
1,5"
 #8-32 x 1.500" schroef (50-pack)
 275-1010
1,75"
 #8-32 x 1,750" schroef (50 stuks)
 275-1011
2" #8-32 x 2.000" schroef (25 stuks) 275-1012

Speciale schroef



 		Duimschroef
 1/2" duimschroef (50 stuks)
 275-1485
Schouderschroef
 #8-32 Schouderschroeven (25-pack) 276-1408

#6-32 zeskantaandrijving


 		1/4"
 #6-32 x 1/4" schroef (50 stuks) 275-0659
1/2"
 #6-32 x 1/2" schroef (50 stuks)
#6-32 x 1/2" borgschroef (100 stuks)

275-1169

276-1958
