Aan de slag met de VEX V5 Workcell – VEX-bibliotheek

De VEX V5 Workcell is een introductie in de wereld van industriële robotica. Bijna alle producten die tegenwoordig in de wereld worden vervaardigd, maken gebruik van een of andere vorm van mechanisatie, waarvan er vele robotachtige werkcellen omvatten. Dit artikel helpt u op weg met de V5 Workcell.

De V5-batterij voorbereiden

Grafische weergave van de belangrijkste stappen voor het starten van een beroeps- en technisch onderwijsprogramma, met pictogrammen en tekst die de belangrijkste bronnen en leerpaden voor studenten benadrukken.

Voordat u de V5 Workcell kunt inschakelen, moet u er eerst voor zorgen dat de batterij is opgeladen. Als u wilt weten hoe u de V5-batterij oplaadt, volgt u de stappen in het artikel Aan de slag met uw V5-kit VEX-bibliotheek.

VEXcode V5 downloaden

Infographic met de stappen om te beginnen met beroeps- en technisch onderwijs (CTE), met belangrijke bronnen en begeleiding voor studenten.

De V5 Workcell STEM Labs gebruiken de VEXcode V5 om de V5 Workcell te coderen. Voordat u begint met coderen met VEXcode V5, moet u eerst de software downloaden.

Diagram dat de stappen illustreert om te beginnen met een beroeps- en technisch onderwijsprogramma, met de belangrijkste onderdelen en paden die studenten moeten volgen tijdens hun opleiding.

Navigeer eerst naar de pagina download. VEXcode V5 is beschikbaar voor de volgende apparaten. Selecteer uw apparaat om de software te downloaden en te installeren.

Voor meer informatie over het installeren van VEXcode V5, bekijk de VEXcode V5 installatie artikelen uit de VEX Bibliotheek.

Firmware bijwerken

Stroomdiagram met de stappen voor het starten van een beroeps- en technisch onderwijsprogramma, met de nadruk op de belangrijkste processen en beslissingsmomenten voor studenten.

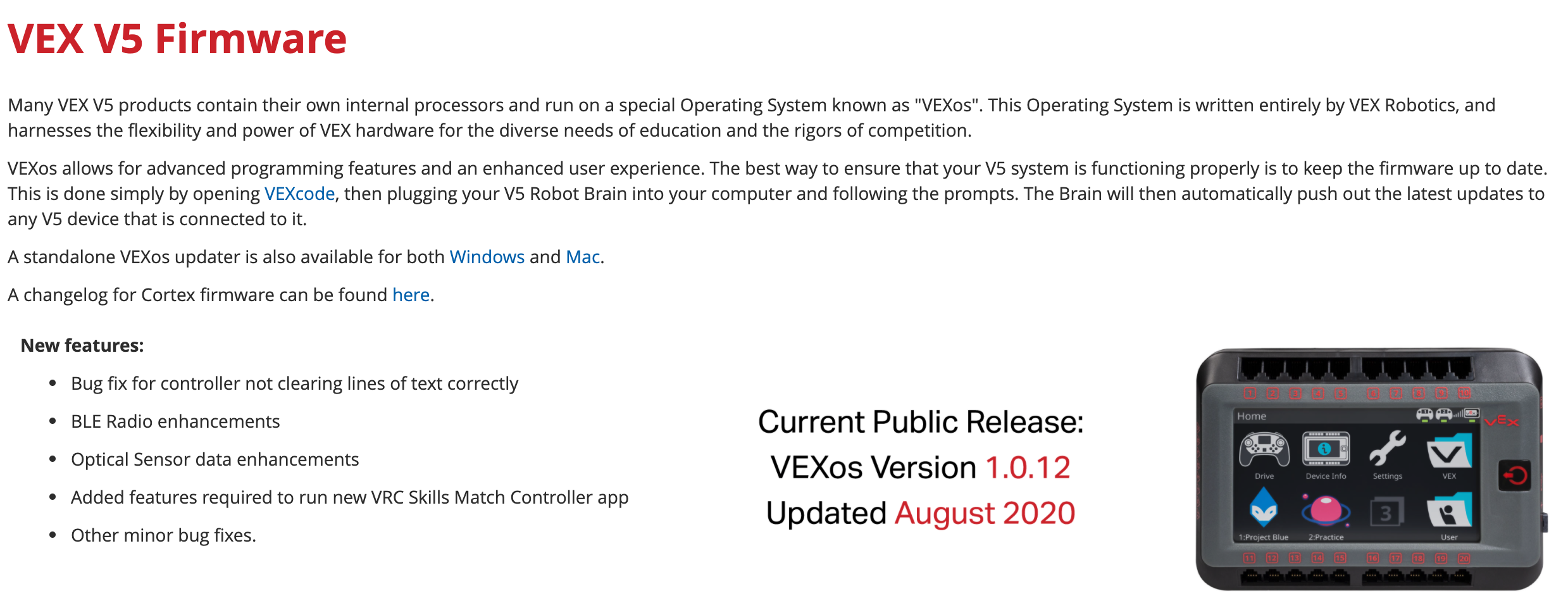

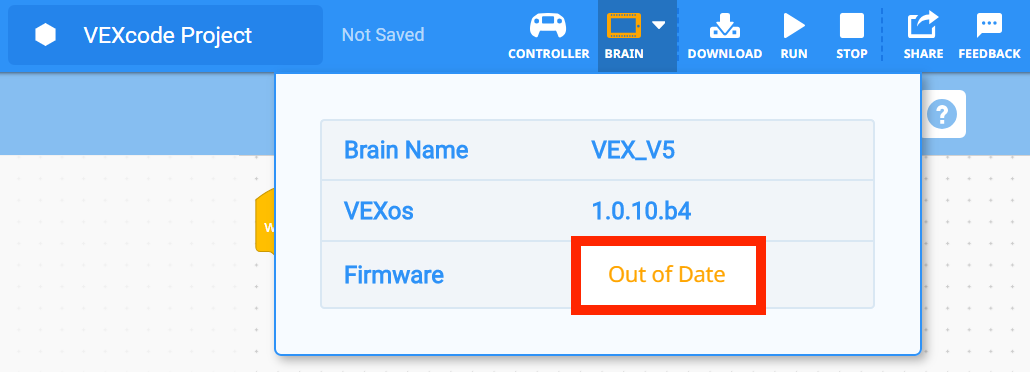

Nadat u VEXcode V5 hebt gedownload en geïnstalleerd, is het belangrijk om indien nodig te controleren op firmware-updates. Veel VEX V5-producten bevatten hun eigen interne processors en draaien op een speciaal besturingssysteem. Deze software is de VEX V5 Firmware en heet VEXos.

Infographic met de stappen voor het starten van een beroeps- en technisch onderwijsprogramma, met belangrijke bronnen en leerpaden voor studenten.

Voor meer informatie over waarom u uw firmware moet bijwerken en hoe u dat doet, kunt dit artikel raadplegen om u op weg te helpen.

Diagram dat de stappen illustreert om te beginnen met een beroeps- en technisch onderwijsprogramma, met de belangrijkste onderdelen en paden die studenten moeten volgen.

Nadat u VEXcode V5 hebt gedownload en geïnstalleerd en hebt gecontroleerd op firmware-updates, bent u nu klaar om te beginnen met coderen! Codering met de V5-werkcel van de VEX-bibliotheek.

Introductie tot de Labs

Illustratie van de belangrijkste bronnen en stappen voor het starten in het beroeps- en technisch onderwijs (CTE), met de nadruk op essentiële informatie voor studenten en docenten in het gedeelte 'Begin hier'.

In de V5 Workcell STEM Labs worden concepten geïntroduceerd die worden gebruikt bij de productie van robotwerkcellen.

Illustratie van de essentiële stappen voor het starten in het beroeps- en technisch onderwijs (CTE), inclusief belangrijke bronnen en begeleiding voor studenten.

De Labs maken gebruik van een robotarm en transportsystemen die zijn bevestigd aan de V5 Workcell, die studenten zullen bouwen uit onderdelen die zijn ontworpen om met het VEX V5-systeem te werken.

Deze Labs zullen actiegerichte activiteiten bieden die studenten kennis laten maken met de basisconcepten van robotachtige werkcellen. Deze concepten zullen een opstap vormen voor een verscheidenheid aan lonende carrières.

Elk Lab begint met een introductievideo die een overzicht geeft van de in het Lab te ontwikkelen concepten en de activiteiten die zullen worden uitgevoerd. Hier is een voorbeeld van de introductievideo van het eerste Workcell Lab: Industriële robotica.

Originele video

Versies van de STEM Labs

Stroomdiagram met de stappen voor het starten van een beroeps- en technisch onderwijsprogramma, met de belangrijkste fasen en hulpmiddelen voor studenten in het gedeelte 'Begin hier'.

Elk Lab bestaat in twee versies: een versie voor studenten ( en een versie voor docenten.

De studentenversie heeft de secties Zoeken, Spelen, Toepassen, Opnieuw nadenken en Kennen van het STEM Lab.

De docentenversie van het STEM Lab bevat dezelfde informatie als de studentenversie, plus een overvloed aan bronnen die alles bieden wat een docent nodig heeft om het Lab te ondersteunen.

Deze bronnen voor docenten omvatten:

Infographic met de belangrijkste stappen en hulpmiddelen voor het starten van een programma voor beroeps- en technisch onderwijs (CTE), met pictogrammen en tekst ter begeleiding.

Handleiding voor docentennotities - Deze handleidingen in het Lab bevatten onder andere tips voor docenten, toolboxen voor docenten, motiverende discussies en het uitbreiden van uw leerproces.

Diagram dat de stappen illustreert om te beginnen met een programma voor beroeps- en technisch onderwijs, met de nadruk op de belangrijkste onderdelen en bronnen voor studenten in het gedeelte 'Begin hier'.

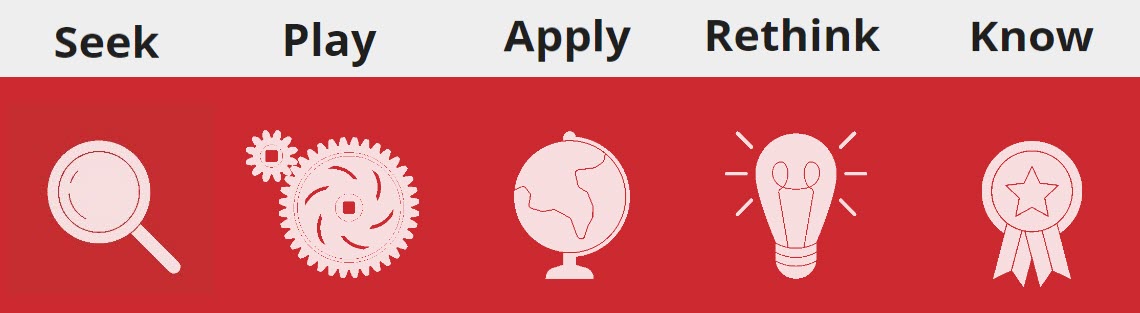

STEM Lab Guide - Deze gids bevat informatie over hoe de STEM Labs zijn gestructureerd volgens het SPARK-formaat. SPARK is een acroniem dat staat voor Seek, Play, Apply, Rethink en Know.

Preview - De preview van het Lab geeft een beschrijving van het Lab, essentiële vragen, inzichten, doelstellingen, woordenschat, benodigde materialen en onderwijsnormen.
Pacing Guide - De paceringgids voor elk STEM-lab biedt stapsgewijze instructies over wat, hoe en wanneer u moet lesgeven.
Beoordeling - De beoordeling voor het Lab omvat alle rubrieken die voor de beoordeling worden gebruikt.
Antwoordsleutel - De antwoordsleutel bevat de antwoorden voor de summatieve toets die u kunt vinden in het gedeelte Kennis van de Labs.
Hulp vinden - VEX Robotics biedt ondersteunende documentatie in de vorm van 'Hoe doe ik dat'-artikelen om nieuwe gebruikers te helpen snel aan de slag te gaan en om meer ervaren gebruikers te helpen tijdige en gerichte antwoorden op hun vragen te vinden.

De bouwinstructies

Infographic met de belangrijkste stappen en hulpmiddelen voor het starten van een beroeps- en technisch onderwijsprogramma. De infographic is voorzien van pictogrammen en tekst in een gestructureerde lay-out en is ontworpen om studenten door het beginproces te begeleiden.

Veel van de V5 Workcell STEM Labs hebben een reeks bouwinstructies in de sectie Zoeken om de concepten in het Lab te illustreren en te helpen bij de uitdaging die te vinden is in de sectie Rethink.

Deze bouwinstructies zijn .pdf-documenten die illustreren hoe de onderdelen voor het Lab moeten worden gemonteerd. Met dit formaat kunnen de instructies elektronisch worden gedeeld of afgedrukt.

Illustratie van de belangrijkste concepten en bronnen voor het starten in het beroeps- en technisch onderwijs (CTE), met de nadruk op de essentiële stappen en informatie voor studenten.

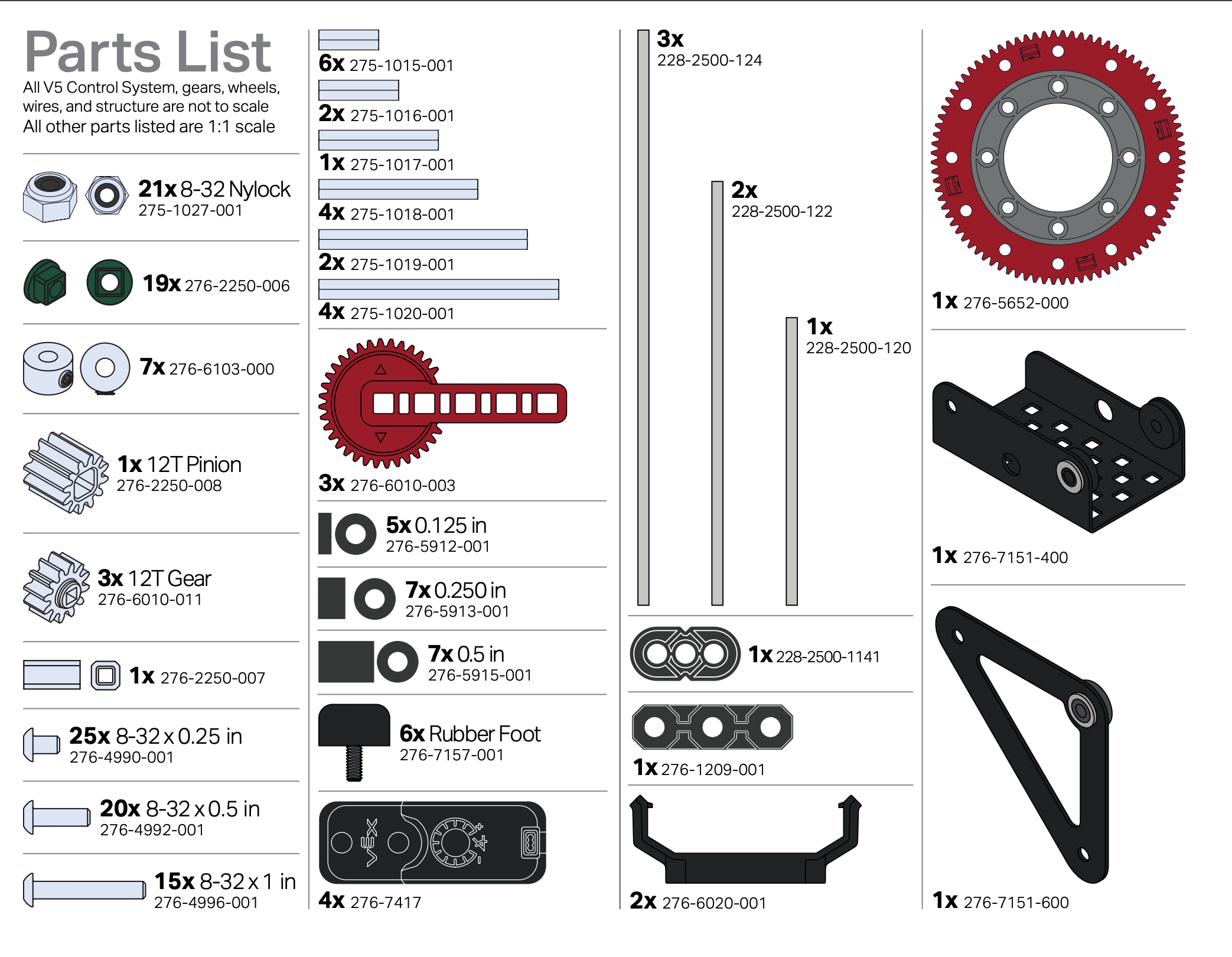

De bouwinstructies bevatten een onderdelenlijst aan het begin en gedetailleerde illustraties met een onderdelenlijst voor elke stap, waardoor de montage gemakkelijk wordt.

Bekijk de Lab 1: Industrial Robotics Build Instructions als voorbeeld.

Opmerking: voor aanvullende tips en trucs ter ondersteuning van de instructies voor het bouwen van het STEM-lab, zie de artikelen in sectie De V5-werkcel instellen van de VEX-bibliotheek.
