VEX IQ (1e generatie) firmware bijwerken met VEXos Utility – VEX-bibliotheek

VEX IQ (2e generatie) gebruiken met app-gebaseerde VEXcode IQ? Zie dit artikel.

VEX IQ Smart Devices, waaronder de hersenen, controller, slimme motor en sensoren, bevatten hun eigen interne processoren en draaien speciale software, firmware genaamd. VEX IQ-firmware heet VEXos.

VEXos is een robotica-besturingssysteem dat de flexibiliteit en kracht van VEX-hardware benut om te voldoen aan de strenge eisen van de concurrentie en de uiteenlopende behoeften van robotica-onderwijs. Dit besturingssysteem maakt gebruik van realtime verwerking voor herhaalbare werking met de hoogst mogelijke snelheden.

De VEX IQ Brain wordt gecodeerd met behulp van VEXcode IQ. VEXcode IQ vereist de meest recente VEXos omdat:

Voor elke update van VEXcode IQ moet de nieuwste versie van de VEXos-firmware op de Brain worden geïnstalleerd voordat projecten kunnen worden gedownload.
VEXos-updates bevatten oplossingen voor bekende bugs en de softwaretoevoegingen die nodig zijn om nieuwe apparaten te bedienen die zijn opgenomen in de VEX IQ-productlijn.
Updates maken het mogelijk om geavanceerde programmeerfuncties te gebruiken.

Door de firmware regelmatig bij te werken, zorgt u ervoor dat VEX IQ Smart Devices goed functioneren. Als uw Brain geen verbinding maakt met VEXcode IQ of als het Brain-pictogram oranje is in de VEXcode IQ-werkbalk, moet u uw firmware bijwerken.

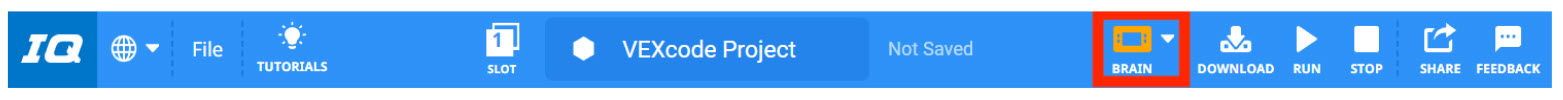

VEXcode IQ met een oranje Brain-pictogram op de werkbalk om aan te geven dat de Brain-firmware verouderd is.

Opmerking: Zorg ervoor dat VEXcode IQ of een andere VEXcode-toepassing is u het VEXos-hulpprogramma probeert te openen. Beide applicaties kunnen niet tegelijkertijd geopend en actief zijn.

VEXos downloaden

VEXos Utility-apppictogram.

De VEXos-firmware is een aparte applicatie en moet worden naar uw Windows- of Mac-apparaat.

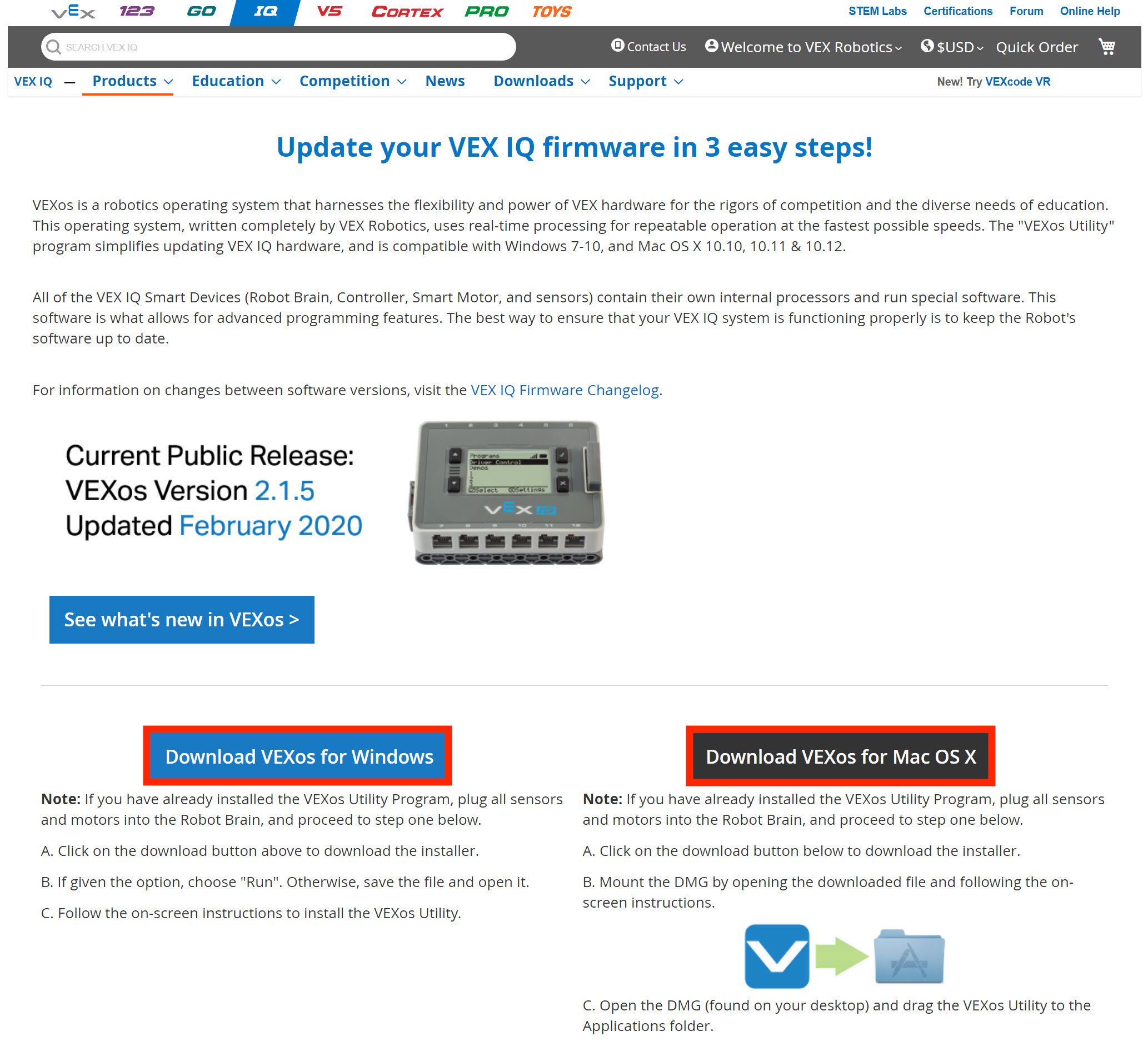

Schermafbeelding van het VEX-bibliotheekartikel met links om het VEXos-firmwarehulpprogramma te downloaden.

Voor meer informatie over het installeren van VEXos op uw apparaat, bekijk deze artikelen uit de VEX-bibliotheek:

VEXos gebruiken om VEX IQ bij te werken

Nadat u de VEXos-applicatie hebt gedownload en geïnstalleerd, kunt u de firmware voor uw IQ Brain, de bijbehorende motoren en sensoren bijwerken door de volgende stappen te volgen:

Hersenen via een USB-kabel verbonden met een laptop.

Sluit uw apparaat met behulp van de USB-kabel aan op de IQ Brain.

Brain met de Check-knop gemarkeerd om aan te geven dat deze moet worden ingedrukt om de Brain in te schakelen.

Schakel het IQ-brein in.

VEXos Utility-apppictogram.

Start het VEXos-hulpprogramma.

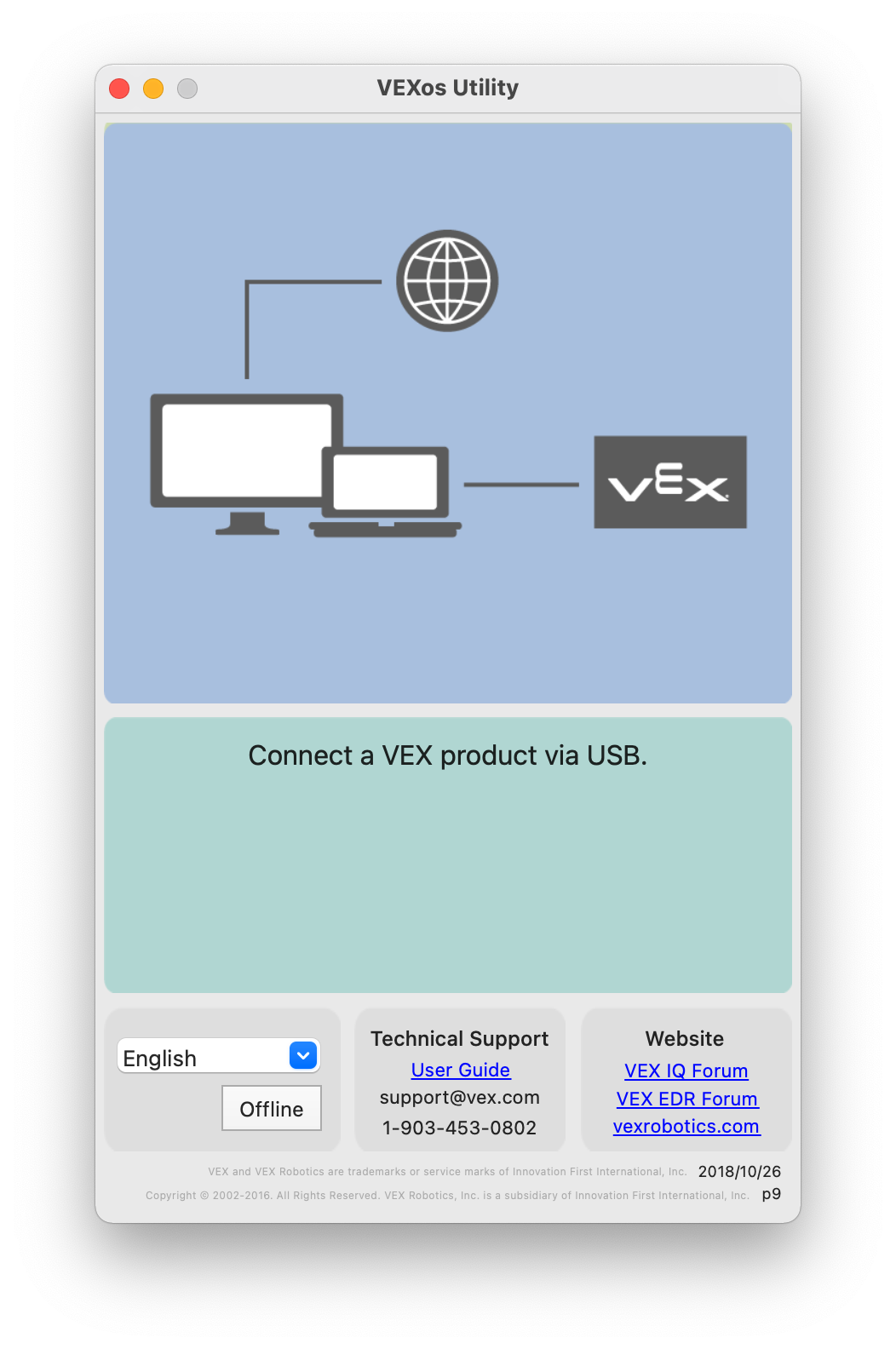

Schermafbeelding van het VEXos Utility-venster met het bericht Verbind een VEX-product via USB. In een diagram staat dat de computer verbinding moet hebben met internet en een VEX-product om de firmware van dat product te kunnen updaten.

Zorg ervoor dat alle elektronische apparaten (Smart Motors, sensorenen aangesloten controller) zijn aangesloten op de IQ Brain.

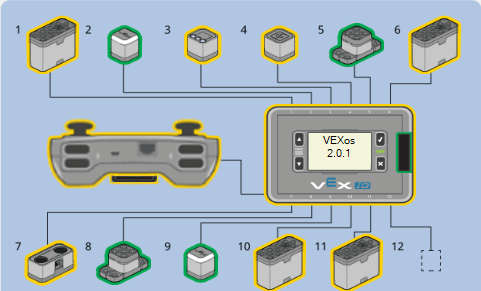

Schermafbeelding van het VEXos Utility-venster met een via USB aangesloten Brain. De Brain en al zijn verbindingen worden in een diagram weergegeven, inclusief 11 Smart Port-apparaten en de controller. Bepaalde apparaten, waaronder de Brain, zijn geel gemarkeerd. Dit geeft aan dat de firmware verouderd is.

De onderdelen die bijgewerkt moeten worden, zijn geel gemarkeerd.

Schermafbeelding van het VEXos Utility-venster met een via USB aangesloten Brain. Bepaalde apparaten in het diagram zijn geel gemarkeerd, wat aangeeft dat hun firmware verouderd is. De onderstaande knop Installeren is gemarkeerd.

Selecteer 'Installeren' in het VEXos-hulpprogramma en koppel geen kabels los en sluit het hulpprogramma niet totdat de update is voltooid.

Opmerking: Het is mogelijk dat IQ Brain opnieuw opstart tijdens het updateproces. Schakel de IQ Brain alleen weer in als daarom wordt gevraagd.

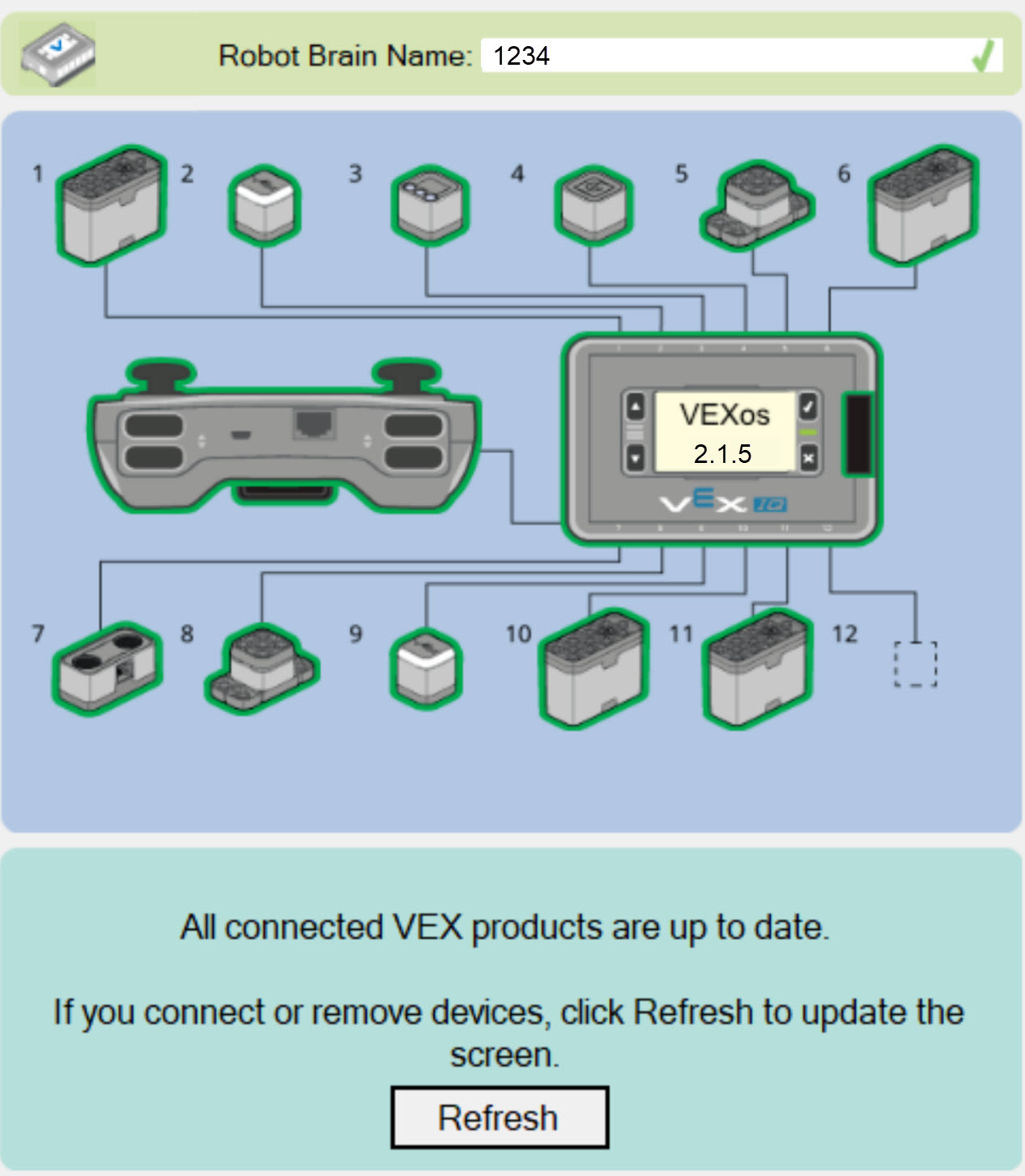

Zodra de update is voltooid, hoort u een juichend geluid en ziet u het bericht 'Alle aangesloten VEX-producten zijn up-to-date'. Vervolgens kunt u de IQ Brain loskoppelen van de computer. U hebt de firmware voor de IQ Brain en de aangesloten componenten succesvol geüpdatet!

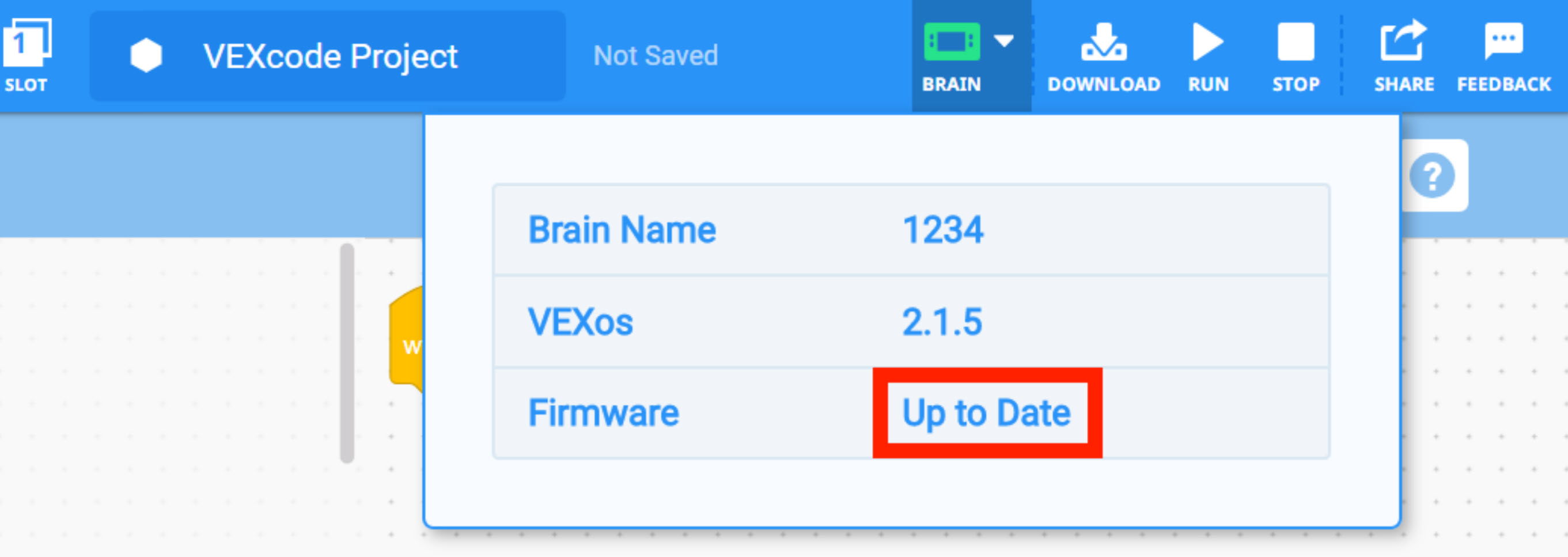

VEXcode IQ met een groen Brain-pictogram op de werkbalk om aan te geven dat de firmware van de Brain up-to-date is. Het dropdownmenu 'Brain' is geopend en de vermelde Firmware is gemarkeerd en is 'Up-to-date'.

Wanneer u nu uw IQ Brain verbindt met VEXcode IQ, verschijnt er een groen Brain-pictogram in de werkbalk in plaats van een oranje Brain-pictogram. U kunt nu VEXcode IQ-projecten downloaden en uitvoeren.
