Om uw VEX IQ (1e generatie) Brain te verbinden met een iPad of Android-tablet, moet u het volgende doen:

Een VEX IQ Smart Radio geïnstalleerd in de VEX IQ (1e generatie) Brain.
De firmware is geïnstalleerd op de VEX IQ (1e generatie) Brain.

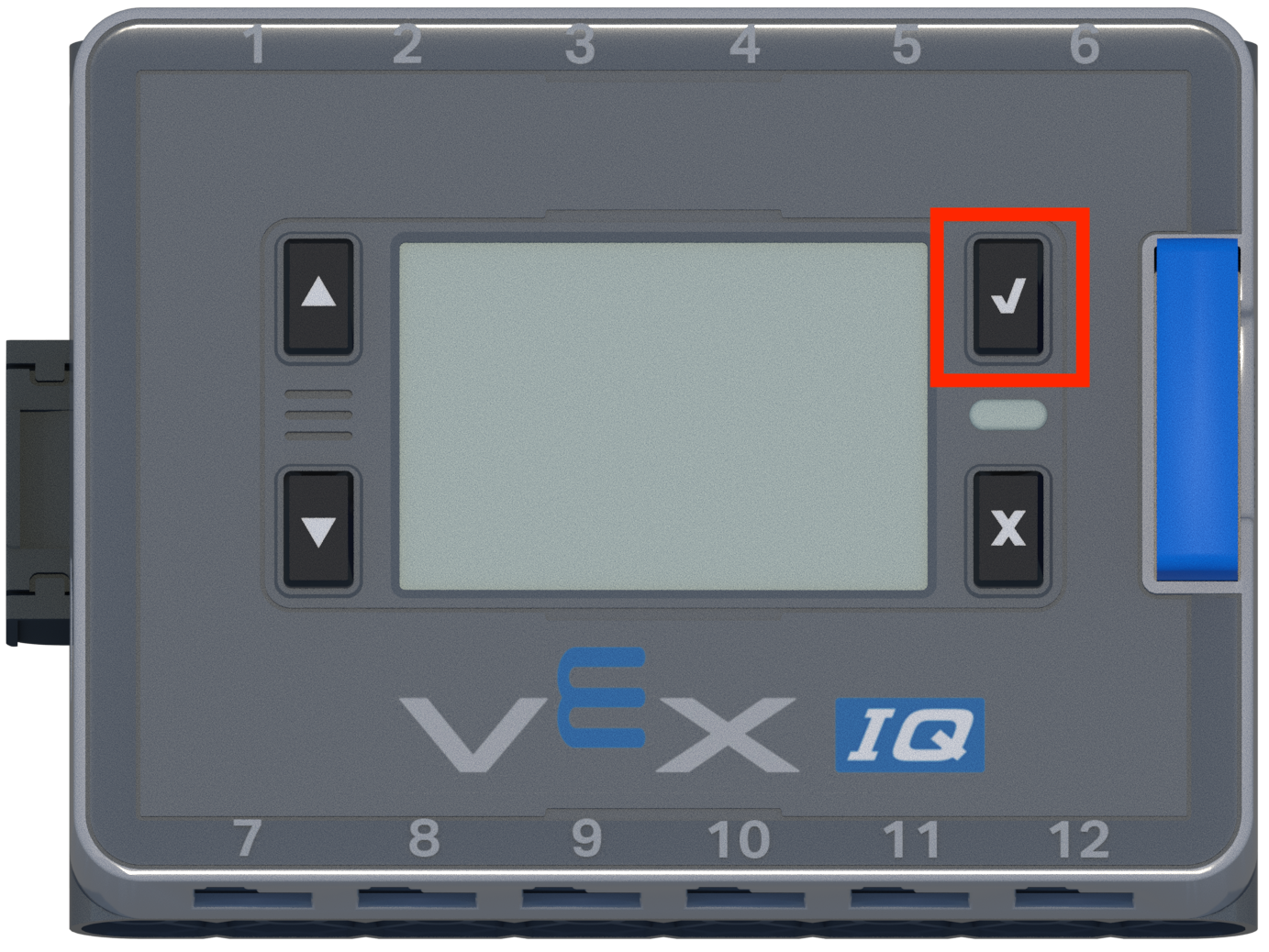

IQ Brain (1e generatie) met de Brain's Check-knop gemarkeerd.

Druk op de Check-knop op de Brain om deze in te schakelen.

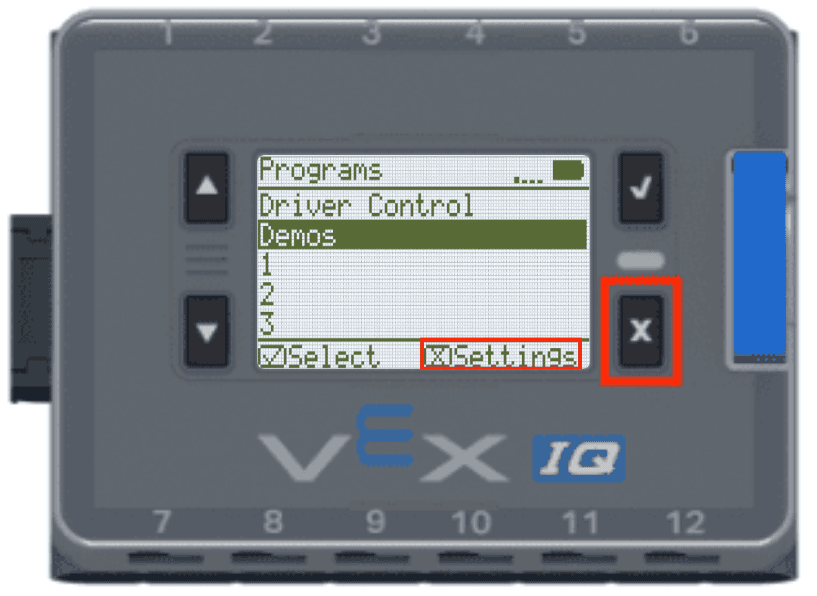

Het Brainscreen wordt weergegeven in het menu Programma's. Onderaan het scherm staat een pictogram dat aangeeft dat u op de X-knop kunt drukken om naar het menu Instellingen te gaan. Dit pictogram is gemarkeerd.

Druk op de X-knop op de Brain om naar het menu Instellingen te gaan.

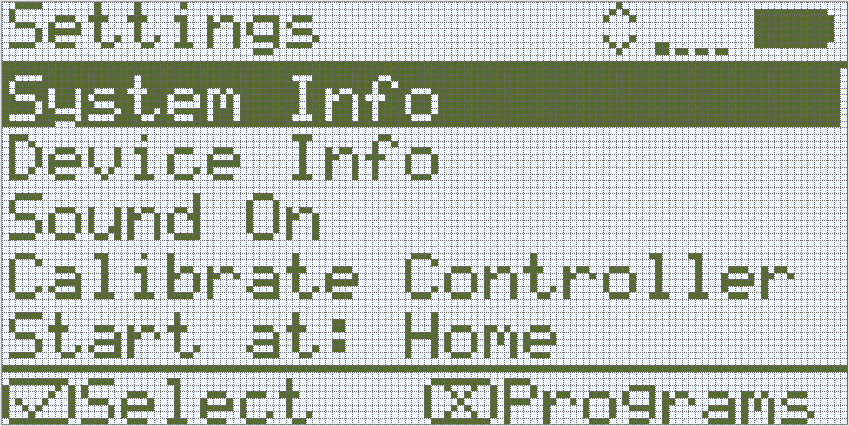

Het Brain-scherm wordt weergegeven in het menu Instellingen, waarbij de optie Systeeminfo is geselecteerd. Systeeminfo is de eerste optie in de lijst.

Druk op de knop Controleren om Systeeminfote selecteren.

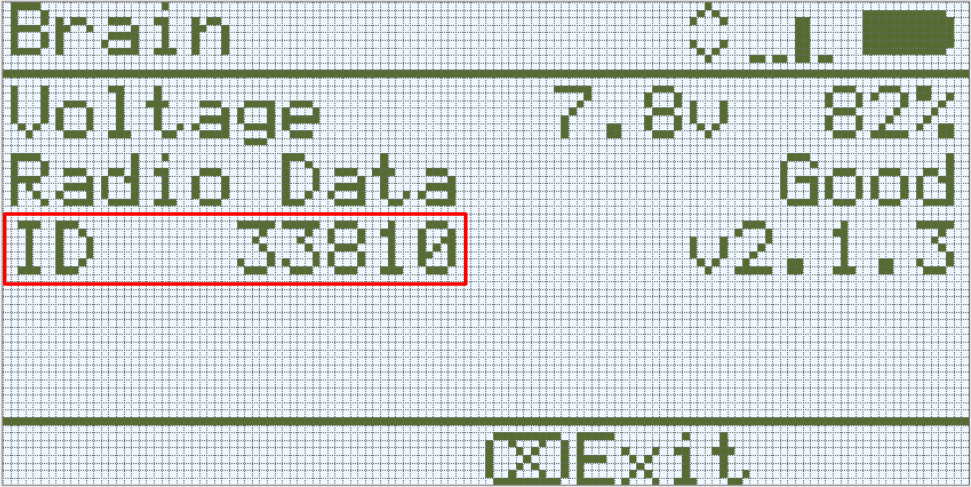

Het Brain-scherm wordt weergegeven in het menu Systeeminfo. In dit menu worden drie waarden weergegeven: Spanning, Radiogegevens en ID. De ID-waarde is gemarkeerd en in dit voorbeeld is dat 33810.

Onthoud het Brain ID-nummer dat u gebruikt om de Brain te verbinden met de iPad/Android-tablet.

Opmerking: Radiogegevens zijn standaard altijd ingeschakeld en hoeven niet te worden in- of uitgeschakeld in Instellingen.

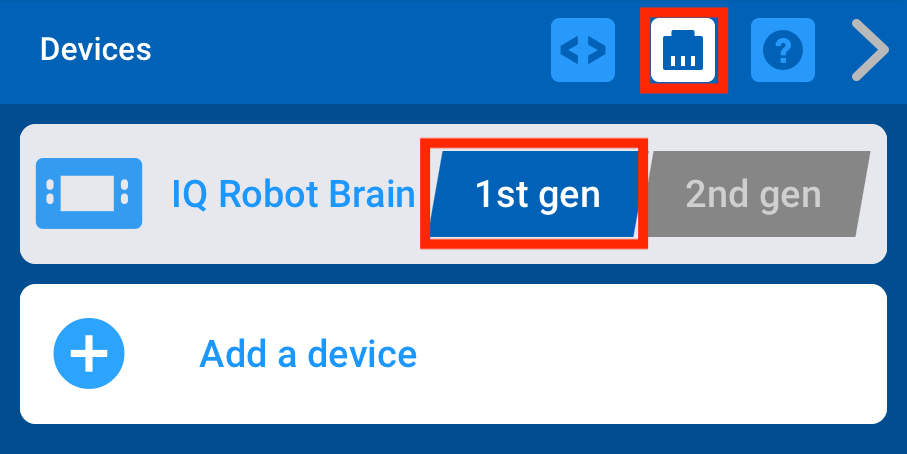

VEXcode IQ Devices-menu met de generatie-instelling voor IQ Robot Brain weergegeven. Deze instelling is ingesteld op de 1e generatie-optie en is gemarkeerd.

Open in VEXcode IQ het venster Apparaten om te bevestigen dat de 1e generatie Brain is geselecteerd.

Selecteer 1e gen als dit nog niet is geselecteerd.

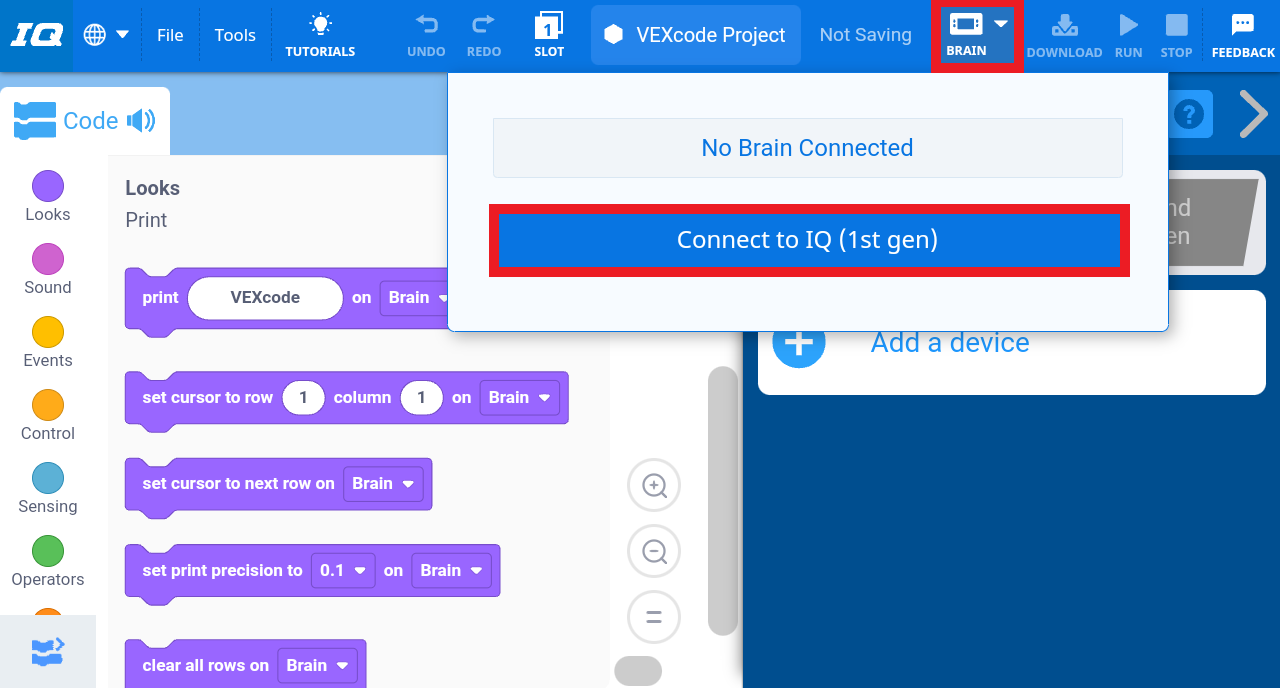

VEXcode IQ met het dropdownmenu 'Brain' geopend en de knop 'Verbinden met IQ (1e generatie)' gemarkeerd.

SelecteerVerbinden met IQ (1e generatie) in het menu Hersenen.

VEXcode IQ Brain ID-prompt met de tekst Voer de gewenste Brain ID in. Hieronder ziet u een veld waarin u de ID kunt invoeren en twee knoppen met de tekst Annuleren en Verzenden.

Gebruik het numerieke toetsenbord om het ID-nummer van uw Brain in te voeren.

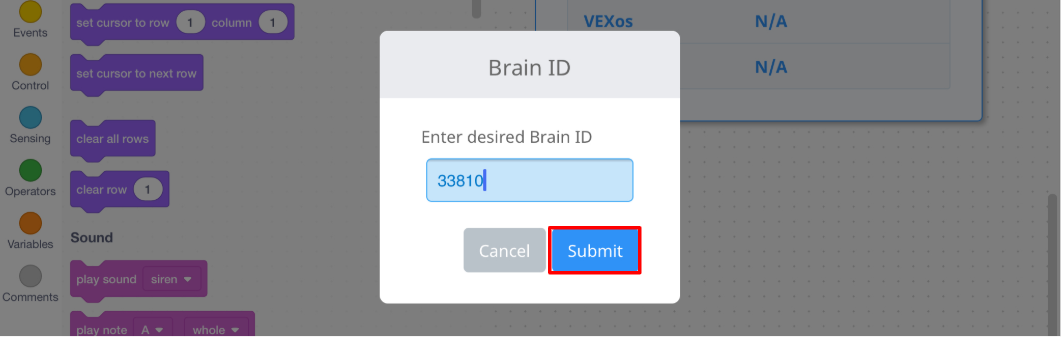

VEXcode IQ Brain ID-prompt met de code 33810 ingevoerd in het veld. Hieronder is de knop Verzenden gemarkeerd.

Selecteer Verzenden.

VEXcode IQ-werkbalk met een groen Brain-icoontje. Dit geeft aan dat de Brain succesvol is verbonden.

U kunt zien dat de Brain verbonden is wanneer het Brain-icoontje groen wordt.

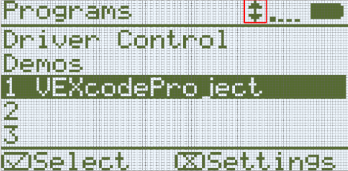

Hersenscherm met een gemarkeerd pijlpictogram bovenaan het scherm. Dit geeft aan dat er een Smart Radio-verbinding is.

De pijlen boven aan het scherm van Brain worden vast weergegeven, wat aangeeft dat er een succesvolle Smart Radio-verbinding is.
