Het Apparatenscherm op de V5 Brain kan een handig hulpmiddel zijn om gegevens en waarden over de Brain en apparaten die op de Brain zijn aangesloten te bekijken.

Stappen om de apparaatgegevens op de V5 Brain te bekijken

Brain werd ingeschakeld en op het scherm werd het Home-menu weergegeven.

Schakel de V5 Robot Brain in door de Home-knop op de Brain ingedrukt te houden.

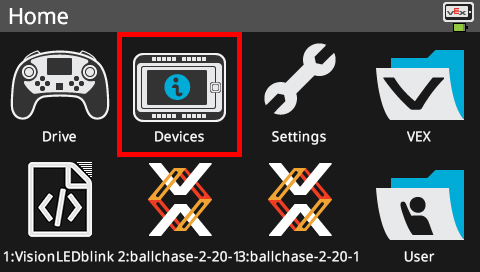

Het Brain-scherm wordt weergegeven in het menu Start, met de optie Apparaten gemarkeerd.

Tik op het pictogram Apparaten.

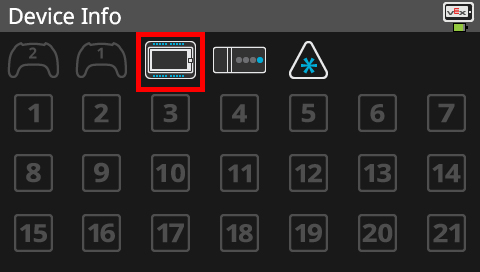

Het Brain-scherm wordt weergegeven in het menu Apparaatinfo. Hierin vindt u een lijst met alle Smart Ports en aangesloten apparaten van de Brain. Het Brein-pictogram in het menu Apparaatinfo is gemarkeerd om aan te geven dat items kunnen worden geselecteerd om hun informatiemenu's te openen.

Hierdoor wordt de pagina Apparaatinfo geopend. Alle items die zijn verbonden met de Smart Ports on the Brain worden weergegeven in poorten 1-21. 3-draads apparaten worden weergegeven onder het driehoekje.

Om apparaatinformatie over een item te openen, tikt u op het pictogram. Tik voor dit voorbeeld op het Brain-pictogram.

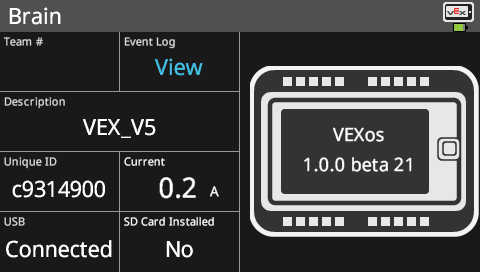

Het scherm 'Brain' wordt weergegeven in het menu 'Brain Info', waarin informatie over de hersenen wordt weergegeven. De infocategorieën zijn: Teamnummer, Gebeurtenislogboek, Beschrijving, Unieke ID, Huidig, USB, Geïnstalleerde SD-kaart en VEXos.

Dit toont de waarden van de Brain, inclusief de naam, VEXos-versie en andere informatie.

Andere informatie bekijken via het Apparatenscherm

Het Apparatenscherm kan ook worden gebruikt om waarden en gegevens te bekijken van andere apparaten die op de V5 Brain zijn aangesloten, zoals motoren en sensoren. Bekijk de volgende artikelen voor meer informatie over het gebruik van het scherm Apparaten in verschillende hoedanigheden:
