Een robotarm met 6 assen verbinden met de webgebaseerde VEXcode EXP – Chromebook – VEX-bibliotheek

Om een 6-assige robotarm aan te sluiten op VEXcode EXP, moet u eerst de 6-assige arm de 6-assige arm rechtstreeksuw computer aansluiten.

Diagram dat illustreert hoe u verbinding maakt met een 6-assige arm voor CTE-toepassingen (Career and Technical Education). Het toont gelabelde componenten en verbindingspunten voor een correcte montage en bediening.

Open EXP en open een nieuw Arm-project.

Diagram ter illustratie van het verbindingsproces voor een 6-assige arm in het beroeps- en technisch onderwijs, met gelabelde componenten en bedradingsinstructies voor een correcte installatie.

Het 6-assige armpictogram rechtsboven in het scherm is wit, wat aangeeft dat er momenteel geen 6-assige robotarm is aangesloten. Selecteer dit pictogram.

Diagram dat het verbindingsproces voor een 6-assige arm in CTE laat zien, met gelabelde componenten en stapsgewijze instructies voor de juiste installatie en integratie.

Indien geselecteerd, wordt een nieuw venster geopend. SelecteerConnect Arm om te beginnen met het verbinden van uw 6-assige robotarm met VEXcode EXP.

Diagram dat het verbindingsproces voor een 6-assige arm in een CTE-context (Career and Technical Education) illustreert, met gelabelde componenten en bedrading voor een correcte installatie.

SelecteerDoorgaan.

Diagram dat het verbindingsproces voor een 6-assige arm in een beroeps- en technisch onderwijscontext illustreert, met gelabelde componenten en bedradingsinstructies.

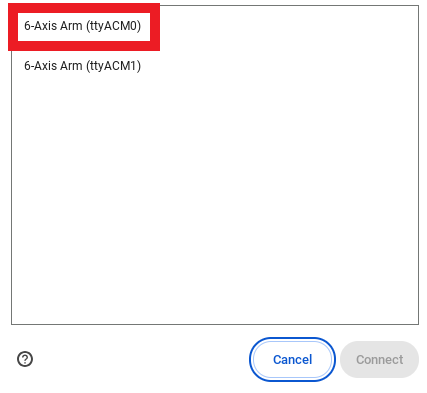

Selecteer de poort met het kleinste nummer. In deze schermafbeelding is 0 kleiner dan 1en daarom is deze geselecteerd.

Diagram dat het verbindingsproces voor een 6-assige arm in beroeps- en technisch onderwijs illustreert, met gelabelde componenten en stapsgewijze instructies voor de juiste installatie.

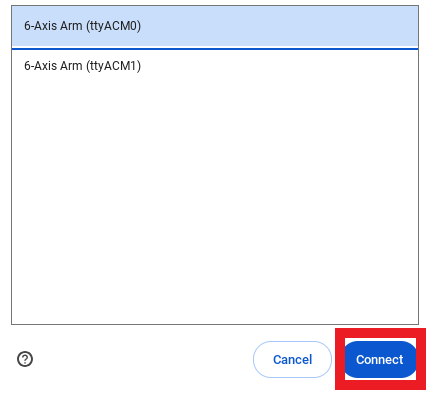

Zodra de juiste poort is gemarkeerd, selecteert u Connect om het aansluiten van de 6-assige robotarm te voltooien.

Diagram van de aansluiting op een 6-assige arm, met illustratie van de bedrading en aansluitpunten voor CTE-toepassingen (Career and Technical Education).

Het pictogram van de 6-assige arm wordt groen. Dit geeft aan dat de 6-assige robotarm succesvol is aangesloten en dat de firmware up-to-date is.

Diagram van het verbindingsproces voor een 6-assige arm in het beroeps- en technisch onderwijs, met de benodigde componenten en stappen voor een correcte installatie.

Als het 6-assige armpictogram oranje is, betekent dit dat de firmware verouderd is. Lees dit artikel om te leren hoe u de firmware van uw 6-assige robotarm kunt updaten.
