Sluit de AI Vision Sensor aan op webgebaseerde VEXcode V5 – VEX-bibliotheek

Om uw AI Vision-sensor in VEXcode-projecten te gebruiken, moet u eerst een succesvolle verbinding tot stand brengen tussen de sensor en VEXcode. Hiervoor is het volgende nodig:

Een AI-visiesensor.
Een V5-brein.
Een computer met een app- of webgebaseerde VEXcode V5.
Een slimme kabel.
Een USB-C-kabel.

Met deze items bij de hand kunt u hieronder de stappen bekijken om uw AI Vision Sensor aan te sluiten op VEXcode V5.

AI-visiesensor aangesloten op een laptop met een USB-C-kabel.

1. Sluit de AI Vision Sensor met een USB-C-kabel aan op uw computer.

De VEXcode V5-werkbalk met het pictogram 'Apparaten' gemarkeerd tussen de pictogrammen van de codeviewer en de afdrukconsole.

2. Open VEXcode V5 en open het menu Apparaten.

Het menu 'Apparaten' van VEXcode V5, met de knop 'Een apparaat toevoegen' gemarkeerd.

3. Selecteer Apparaat toevoegen.

Het menu 'Apparaten' van VEXcode V5 verschijnt nadat de knop 'Een apparaat toevoegen' is geselecteerd. De optie AI Vision is gemarkeerd.

4. SelecteerAI Vision.

Screenshot van het menu 'Selecteer een poort' waarop de beschikbare poorten voor de AI Vision Sensor worden weergegeven.

5. Selecteer de Smart Cable-poort waarop de sensor is aangesloten.

Het menu 'AI Vision Sensor Settings' in VEXcode V5 toont de sensor met het label AIVision1. Er wordt een groot AI Vision Sensor-pictogram weergegeven, en daaronder is een blauwe knop met het opschrift 'Configureren' gemarkeerd.

6. SelecteerConfigureren.

AI-visiehulpprogramma zonder aangesloten sensor. De live feed is leeg en geeft de melding 'Geen AI-zichtsensor gedetecteerd'. Bovenaan is een gemarkeerde knop te zien met de tekst 'Verbinden'.

7. Het venster AI Vision Sensor Utility wordt geopend. Selecteer Verbinden om uw AI Vision Sensor te verbinden.

Het verbindingsvenster van de browser, met een optie die 'VEX Robotics Communications Port' weergeeft. De optie Communicatiepoort is gemarkeerd, en daaronder is de knop Verbinden ook gemarkeerd.

8. Er verschijnt een venster waarin u wordt gevraagd de seriële poort voor de verbinding te selecteren. Kies de enige beschikbare optie.

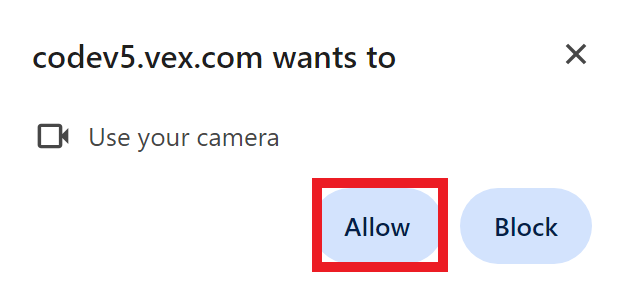

De browser geeft aan dat codev5.vex.com je camera wil gebruiken. Hieronder staan twee opties: 'Toestaan' en 'Blokkeren'. De optie 'Toestaan' is gemarkeerd.

9. Er verschijnt een dialoogvenster waarin u om toestemming wordt gevraagd om uw camera te gebruiken. Selecteer Toestaan.

Opmerking: Als er al een andere camera op uw computer is aangesloten, bijvoorbeeld een webcam van een laptop, ziet u mogelijk dat de indicator daarvoor even oplicht. Dit is normaal en VEXcode wordt standaard ingesteld op de AI Vision Sensor.

De AI Vision Utility wordt geopend in VEXcode V5. Het huidige gezichtsveld van de AI-visiesensor wordt weergegeven en gemarkeerd. Hierboven is de groene status 'Verbonden' gemarkeerd om aan te geven dat de verbinding succesvol is.

10. Op het videoscherm van de AI Vision Sensor ziet u wat de sensor ziet.

Het kan enkele seconden duren voordat deze is bijgewerkt.

Als de update niet lukt, controleer dan de kabelverbindingen tussen de sensor en de computer.

Het AI Vision Utility-menu heeft een gemarkeerde knop onder de huidige weergave met de tekst 'Firmware is up-to-date'. De knop is grijs weergegeven en de huidige versie staat hieronder vermeld. In dit voorbeeld staat er versie 1.0.0.b16.

11. Onder het scherm van de AI Vision Sensor vindt u informatie over de firmware van de AI Vision Sensor.

Het AI Vision Utility-menu toont een knop onder de huidige weergave met de tekst 'Nieuwe update beschikbaar'. Onder de knop staat de versie vermeld; in dit voorbeeld staat er Versie 1.0.0.b12.

12. Als op de knop Nieuwe update beschikbaarstaat, betekent dit dat u de firmware moet bijwerken. dit artikel om meer te weten te komen over het updaten van de firmware van de AI Vision-sensor.

Het AI Vision Utility-menu toont een knop onder de huidige weergave met de tekst 'Firmware is up-to-date'. De knop is grijs weergegeven en de versie staat hieronder vermeld. In dit voorbeeld staat versie 1.0.0.b13.

13. Als er Firmware is Up to Date staat, dan beschikt uw AI Vision Sensor over de meest recente firmware en is hij klaar voor gebruik!

Een AI-visiesensor is via een slimme kabel verbonden met een V5-brein.

Zodra u klaar bent met het configureren
de AI Vision Sensor, koppelt u de sensor los van de computer en sluit u deze met een Smart Cable aan op uw V5 Brain.
Ga hierheen voor informatie over het configureren van uw AI Vision-sensor.

AI-visiesensor verbonden met de V5 Brain via een slimme kabel. Het brein is te zien aangesloten op een laptop met een USB-kabel.

15. U kunt nu uw V5 Brain verbinden met uw computer om projecten te downloaden met behulp van de AI Vision Sensor.
