VEX V5 വർക്ക്സെൽ നിർമ്മിക്കുമ്പോഴും/അല്ലെങ്കിൽ കോഡ് ചെയ്യുമ്പോഴും നിങ്ങൾക്ക് നേരിടേണ്ടിവരുന്ന സാധാരണ പിശകുകൾ ഉണ്ട്. ഈ ലേഖനം VEX V5 വർക്ക്സെല്ലിനെക്കുറിച്ചുള്ള ചില സാധാരണ പിശകുകളും ചോദ്യങ്ങളും അഭിസംബോധന ചെയ്യുകയും ഓരോ പിശകും പരിഹരിക്കുന്നതിനുള്ള പ്രക്രിയയുടെ രൂപരേഖ നൽകുകയും ചെയ്യും. നിങ്ങളുടെ പ്രശ്നങ്ങൾ ഏറ്റവും കൃത്യമായി പ്രതിഫലിപ്പിക്കുന്ന ചോദ്യത്തിലേക്ക് കടക്കാൻ ലേഖനത്തിലെ നാവിഗേഷൻ ഉപയോഗിക്കുക.
നിങ്ങൾ വരുത്തുന്ന ഓരോ മാറ്റത്തിലും എന്ന നിരക്കിൽ, ആ മാറ്റം നിങ്ങളുടെ പ്രശ്നം പരിഹരിച്ചോ എന്ന് പരിശോധിച്ച് നോക്കുന്നത് ഉറപ്പാക്കുക. പ്രശ്നം എവിടെയാണെന്നും അത് പരിഹരിക്കാൻ എന്ത് ഒറ്റ നടപടിയാണ് വേണ്ടതെന്നും കൃത്യമായി തിരിച്ചറിയാൻ ഇടയ്ക്കിടെയുള്ള ആവർത്തന പരിശോധന നിങ്ങളെ സഹായിക്കും. ഇത് നിങ്ങൾക്കും നിങ്ങളുടെ വിദ്യാർത്ഥികൾക്കും ഈ പ്രശ്നപരിഹാര പ്രക്രിയയിൽ വൈദഗ്ദ്ധ്യം നേടാനും ഭാവിയിൽ പ്രശ്നങ്ങൾ ഒഴിവാക്കാനും സഹായിക്കും.
കുറിപ്പ്:ഈ ലേഖനം V5 വർക്ക്സെൽ ആം ശരിയായി നിർമ്മിച്ചിട്ടുണ്ടെന്ന് അനുമാനിക്കുന്നു. ആരംഭിക്കുന്നതിന് മുമ്പ്, ഇവിടെ ലിങ്ക് ചെയ്തിരിക്കുന്ന ബിൽഡ് നിർദ്ദേശങ്ങളുമായി നിങ്ങളുടെ കൈ താരതമ്യം ചെയ്യുക. സ്പെയ്സറുകൾ, സ്ക്രൂകൾ എന്നിവയുടെ വലുപ്പം പോലുള്ള വിശദാംശങ്ങൾ പരിശോധിക്കുക.
V5 വർക്ക്സെൽ ആം കൃത്യമായി ചലിക്കുന്നില്ലേ?
STEM ലാബുകളിൽ പ്രവർത്തനങ്ങൾ പൂർത്തിയാക്കുമ്പോൾ, പ്രതീക്ഷിച്ചതുപോലെ കൈ ചലിക്കാത്തതുമായി ബന്ധപ്പെട്ട പ്രശ്നങ്ങൾ നിങ്ങൾക്ക് നേരിടേണ്ടി വന്നേക്കാം. പിശക് എവിടെയാണെന്ന് നിർണ്ണയിക്കാൻ താഴെയുള്ള ഘട്ടങ്ങൾ പാലിക്കുക. കൈ ഒട്ടും അനങ്ങാത്തപ്പോഴും ഇതേ ഘട്ടങ്ങൾ ബാധകമാണ്.
മൂല്യങ്ങൾ മാസ്റ്ററിംഗ് ചെയ്യുക
വർക്ക്സെൽ ഉപയോഗിച്ച് എപ്പോഴും ആദ്യം പരിശോധിക്കേണ്ടത് മാസ്റ്ററിംഗ് മൂല്യങ്ങളാണ്.
വർക്ക്സെൽ ഉപയോഗിക്കുമ്പോൾ എല്ലാ ദിവസവും മൂല്യങ്ങൾ ശേഖരിക്കേണ്ടതുണ്ട്. ക്ലാസ് മുറിയിൽ ഒരു വർക്ക്സെൽ എടുത്ത് ഒരു സ്ഥലത്തു നിന്ന് മറ്റൊരിടത്തേക്ക് മാറ്റുകയും ആ പ്രക്രിയയിൽ മെഷീൻ ഞെരുക്കുകയും ചെയ്താൽ ഈ മൂല്യങ്ങൾ മാറിയേക്കാം.
VEXcode V5-ൽ നിങ്ങൾ വരുത്തുന്ന ഓരോ മാറ്റത്തിലും, പ്രോജക്റ്റ് ഡൗൺലോഡ് ചെയ്ത് പ്രവർത്തിപ്പിക്കുന്നത് ഉറപ്പാക്കുക. ഏത് മാറ്റമാണ് പ്രശ്നം പരിഹരിച്ചതെന്ന് നിർണ്ണയിക്കാൻ ഇത് സഹായിക്കും, കൂടാതെ നിങ്ങളുടെ അടുത്ത ഘട്ടങ്ങൾ അറിയിക്കാനും ഇത് സഹായിക്കും.

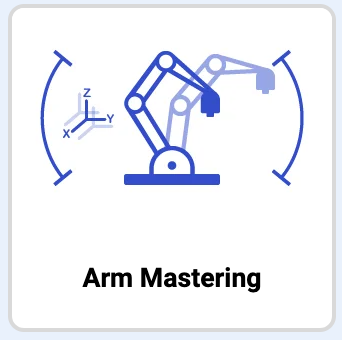

ആദ്യം, നിങ്ങളുടെ മാസ്റ്ററിംഗ് മൂല്യങ്ങൾ ശേഖരിക്കുക. VEXcode V5-ൽ 'Arm Mastering' പ്രോജക്റ്റ് പ്രവർത്തിപ്പിക്കുക. നിങ്ങളുടെ വർക്ക്സെല്ലിൽ ഈ പ്രോജക്റ്റ് എങ്ങനെ തുറക്കാം, ഡൗൺലോഡ് ചെയ്യാം, പ്രവർത്തിപ്പിക്കാം എന്നതിനെക്കുറിച്ചുള്ള ഘട്ടങ്ങൾക്ക്, ഇവിടെ ലിങ്ക് ചെയ്തിരിക്കുന്ന പ്ലേ വിഭാഗം കാണുക.

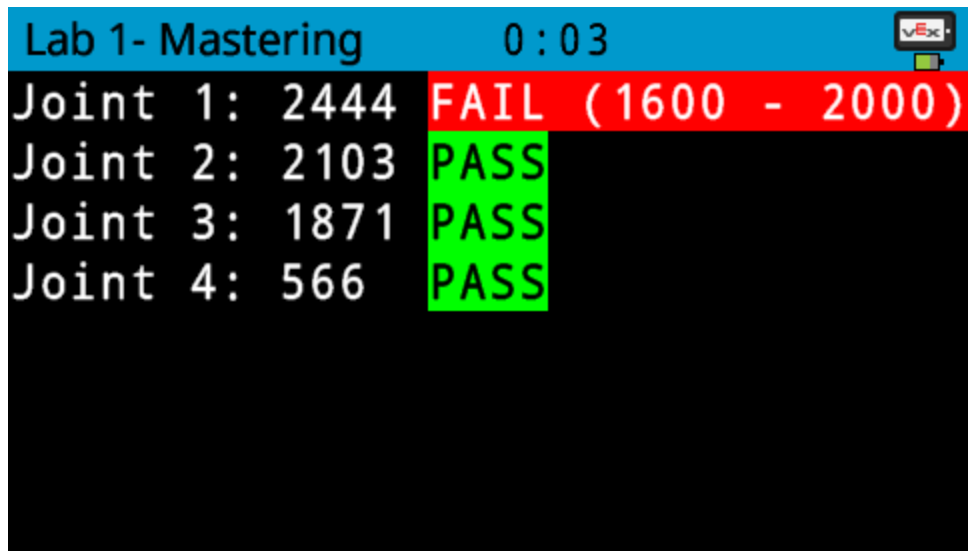

നിങ്ങളുടെ ഏതെങ്കിലും സന്ധികൾ മാസ്റ്ററിൽ നിന്ന് പുറത്തുപോയി "പരാജയപ്പെടുന്നു" എന്ന് പട്ടികപ്പെടുത്തിയിട്ടുണ്ടെങ്കിൽ ആ സന്ധികൾ റീമാസ്റ്റർ ചെയ്യുന്നതിന് ഈ ലേഖനത്തിലെ ഘട്ടങ്ങൾ പാലിക്കുക.
നിങ്ങളുടെ സന്ധികളിൽ ഒന്ന് കടന്നുപോകാൻ കഴിയുന്നില്ലെങ്കിൽ, നിങ്ങളുടെ ബിൽഡിൽ ഒരു പ്രശ്നമുണ്ടാകാം. പിശക് നിർണ്ണയിക്കാൻ താഴെയുള്ള ഘട്ടങ്ങൾ പിന്തുടരുന്നത് തുടരുക.

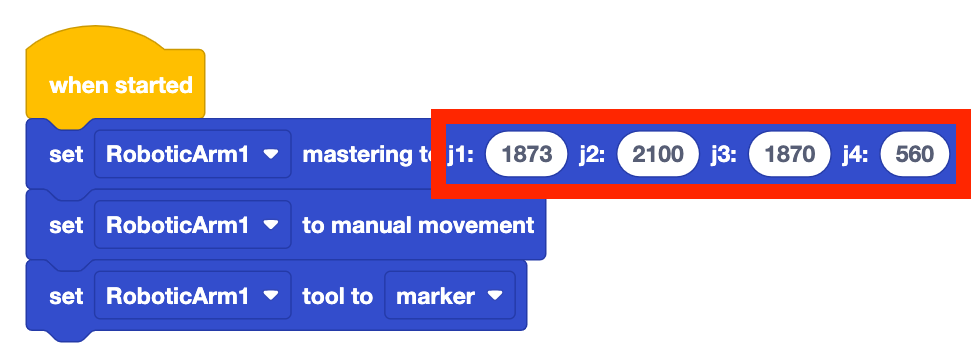

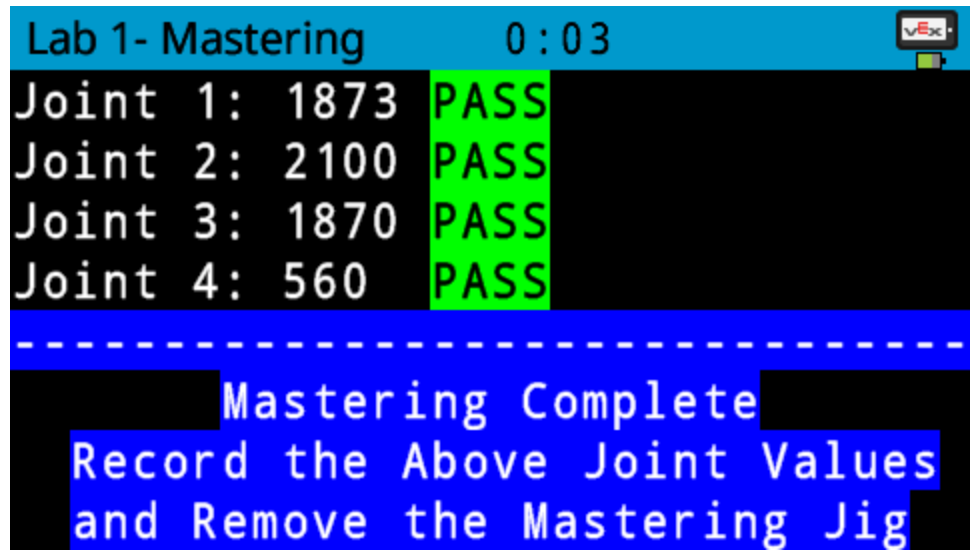

നിങ്ങളുടെ എല്ലാ ജോയിന്റുകളും കടന്നുപോകുമ്പോൾ, ആ മൂല്യങ്ങൾ രേഖപ്പെടുത്തുകയും ഈ മൂല്യങ്ങൾ നിങ്ങളുടെ VEXcode V5 പ്രോജക്റ്റിൽ ഉണ്ടെന്ന് ഉറപ്പാക്കുകയും ചെയ്യുക.
കേബിളുകൾ

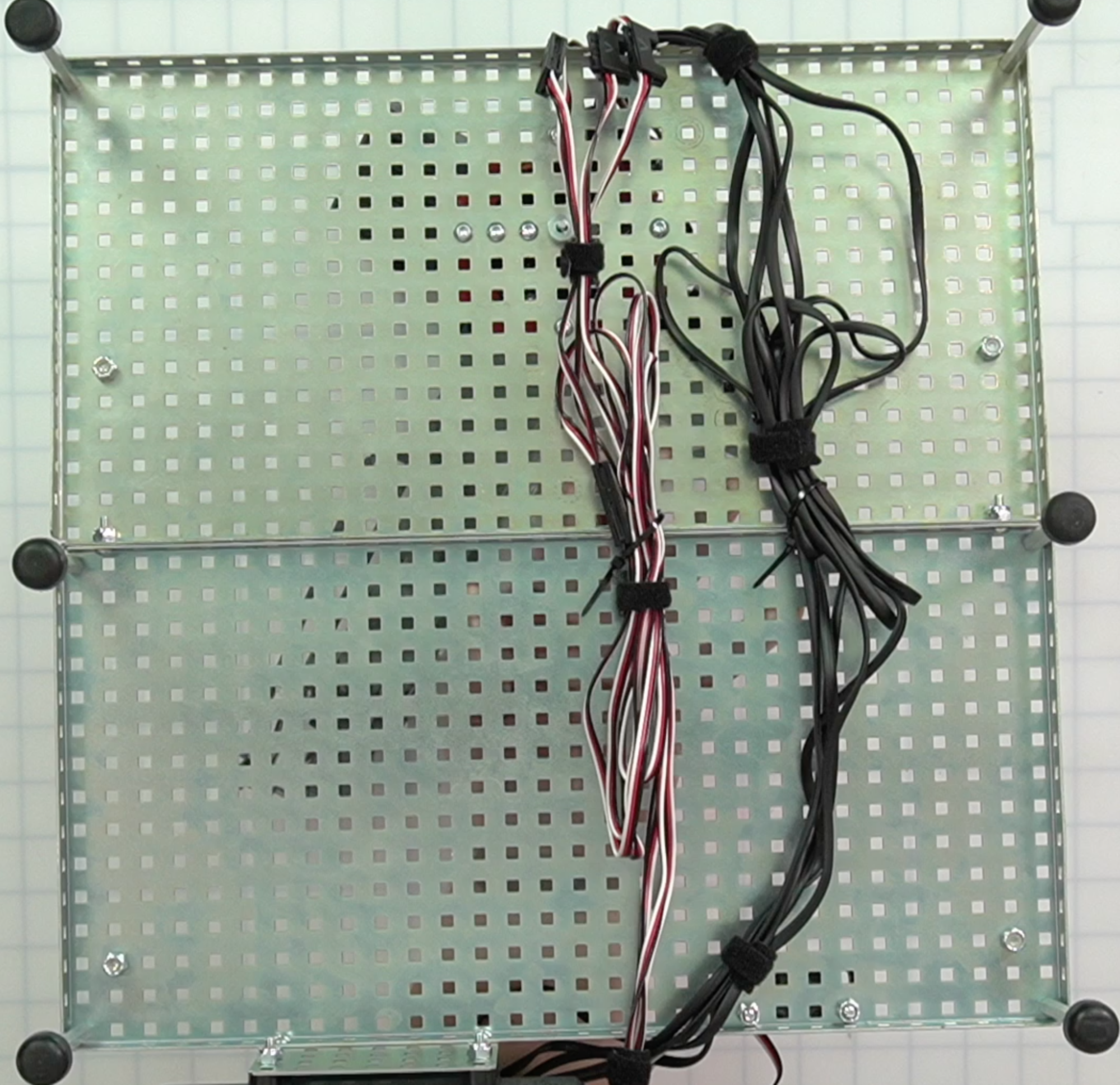

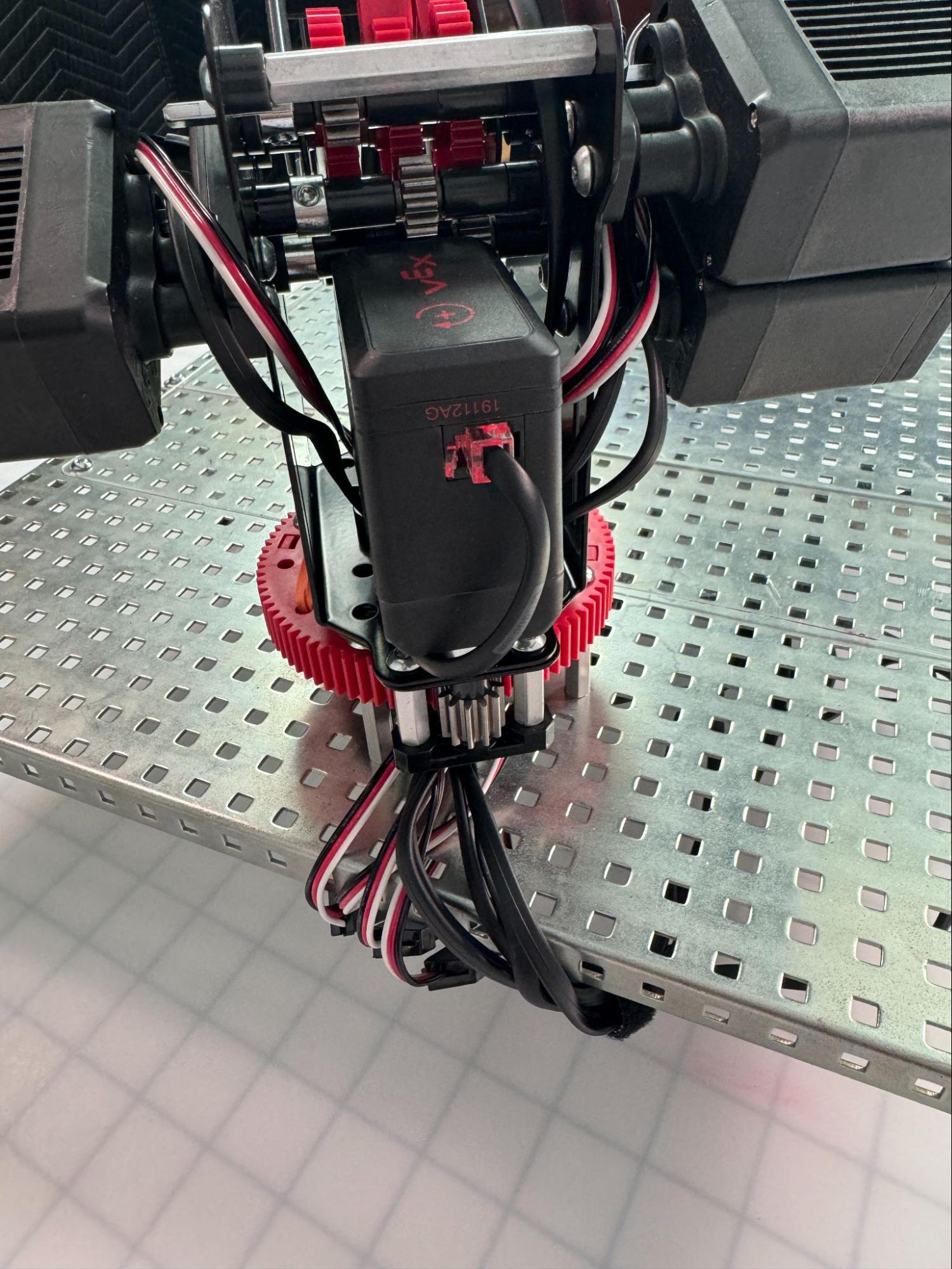

കേബിളുകൾ പലപ്പോഴും പിശകുകൾക്ക് കാരണമാകുന്നു. സംഘടിത കേബിളുകൾ ട്രബിൾഷൂട്ടിംഗ് വേഗത്തിലാക്കാനും ഭാവിയിലെ പിശകുകൾ തടയാനും സഹായിക്കും. സംഘടിത കേബിൾ വിഭാഗങ്ങൾ സൃഷ്ടിക്കാൻ സിപ്പ് ടൈകൾ ഉപയോഗിക്കുന്നത് പരിഗണിക്കുക.

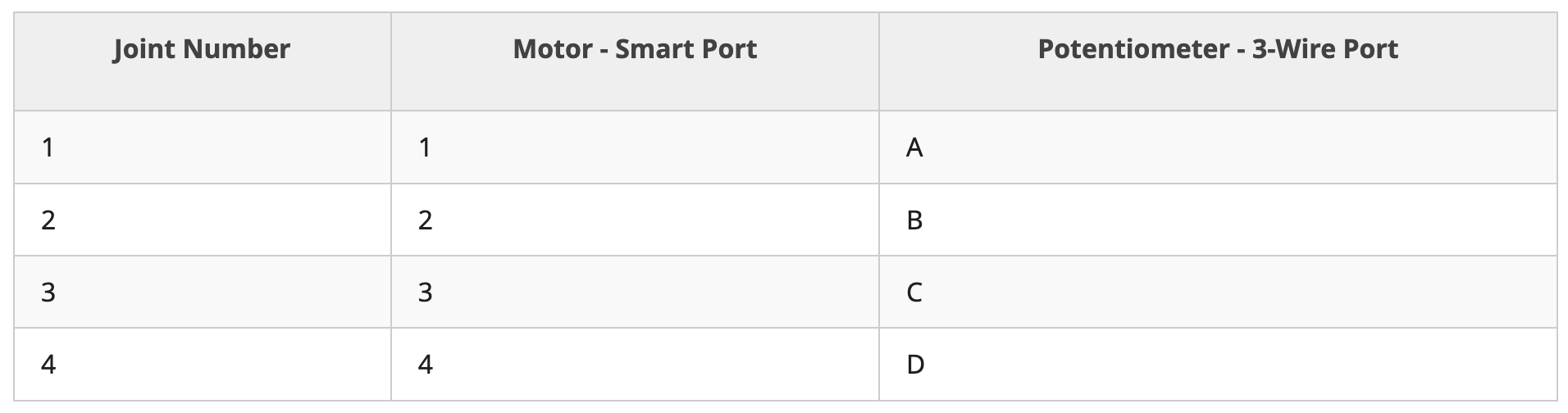

എല്ലാ സ്മാർട്ട് കേബിളുകളും ബ്രെയിനിലെ ശരിയായ പോർട്ടിൽ പ്ലഗ് ചെയ്തിട്ടുണ്ടോയെന്ന് പരിശോധിക്കുകയും ഈ പട്ടികയിലെ പോർട്ടുമായി പൊരുത്തപ്പെടുകയും ചെയ്യുക.
വർക്ക്സെൽ ആമിന്റെ ഒരു 3-D മോഡലും ഈ പേജിൽ ലഭ്യമാണ്.
ബ്രെയിൻ ഓണാക്കുന്നതിലൂടെ ഒരു സ്മാർട്ട് കേബിൾ പ്ലഗ് ഇൻ ചെയ്തിട്ടുണ്ടെന്നും ശരിയായി പ്രവർത്തിക്കുന്നുണ്ടെന്നും നിങ്ങൾക്ക് ഉറപ്പാക്കാം. ബ്രെയിൻ ഓണായിരിക്കുമ്പോൾ, മോട്ടോറിന്റെ സ്മാർട്ട് പോർട്ടിലെ ലൈറ്റ് ചുവപ്പ് നിറത്തിൽ തിളങ്ങും.

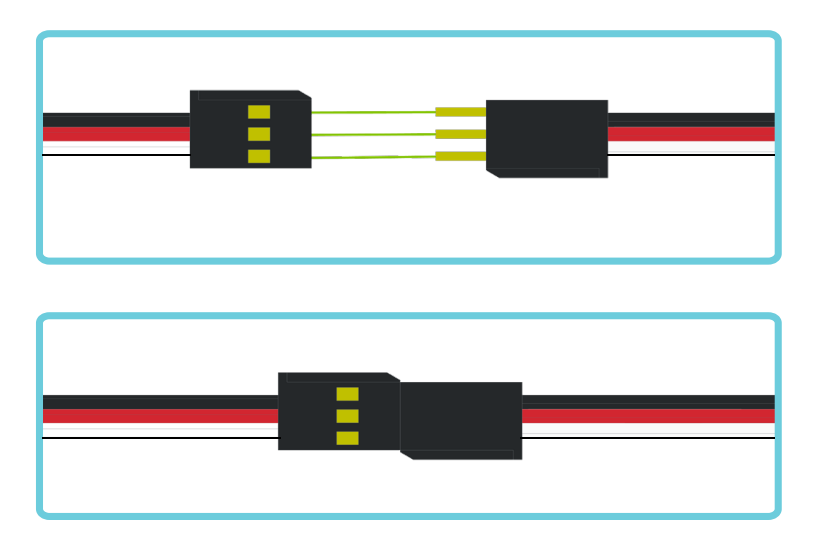

എല്ലാ 3-വയർ കേബിളുകളും പരിശോധിക്കേണ്ടതുണ്ട്. ആദ്യം, പൊട്ടൻഷ്യോമീറ്ററുകളിൽ നിന്ന് വരുന്ന കേബിളുകൾ 3-വയർ എക്സ്റ്റെൻഡറുകളിൽ മുറുകെ പിടിച്ചിട്ടുണ്ടോ എന്ന് പരിശോധിക്കുക.

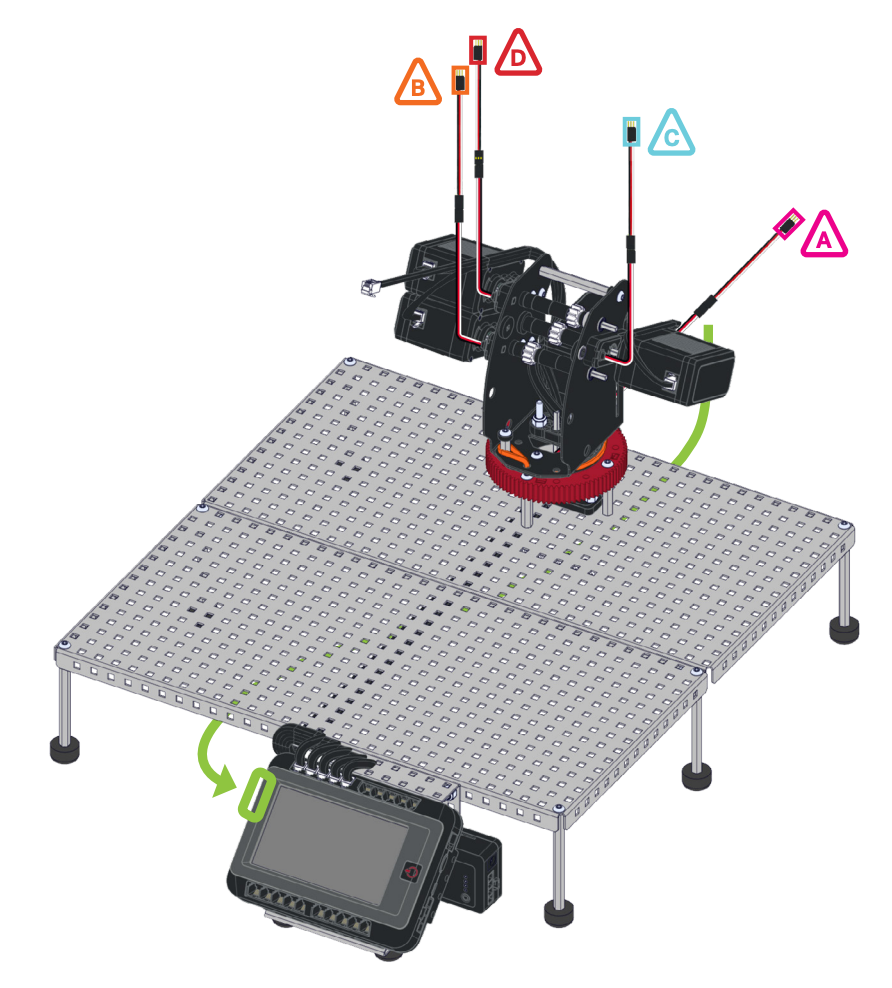

തുടർന്ന്, 3-വയർ എക്സ്റ്റെൻഡറുകൾ ബ്രെയിനിലെ ശരിയായ പോർട്ടിലേക്ക് പ്ലഗ് ചെയ്തിട്ടുണ്ടോയെന്ന് പരിശോധിച്ച് ഈ ഡയഗ്രാമിലെ പോർട്ടുകളുമായി പൊരുത്തപ്പെടുക.
പൊട്ടൻഷ്യോമീറ്ററുകളും പോർട്ടുകളും പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കാൻ, പൊട്ടൻഷ്യോമീറ്ററിൽ നിന്ന് ഓരോ 3-വയർ കേബിളും ബ്രെയിനിലെ പോർട്ടിലേക്ക് നേരിട്ട് ട്രെയ്സ് ചെയ്യുക.
പൊട്ടൻഷ്യോമീറ്ററുകൾ
സന്ധികളുടെ സ്ഥാനം എല്ലായ്പ്പോഴും അറിയാൻ V5 വർക്ക്സെൽ പൊട്ടൻഷ്യോമീറ്ററുകൾ ഉപയോഗിക്കുന്നു.
പൊട്ടൻഷ്യോമീറ്ററിന്റെ പരാജയം ഭുജത്തിന് അതിന്റെ നിലവിലെ ഭൗതിക സ്ഥാനം മനസ്സിലാക്കാൻ കഴിയാതെ വരുകയും വർക്ക്സെല്ലിനോ ഭുജത്തിനോ കേടുപാടുകൾ വരുത്തുകയും ചെയ്തേക്കാം.
നിങ്ങളുടെ കൈ നിയന്ത്രിക്കാൻ കഴിയുന്നില്ലെങ്കിൽ, മോട്ടോറുകളും കേബിളുകളും ശരിയാണെങ്കിൽ, പ്രശ്നം നിങ്ങളുടെ പൊട്ടൻഷ്യോമീറ്ററുകൾക്കുള്ളിലാണ്.
നിങ്ങളുടെ പൊട്ടൻഷ്യോമീറ്ററുകൾ പരിശോധിക്കാൻ ഡിവൈസസ് സ്ക്രീൻ ഉപയോഗിക്കുക.
ആദ്യം, ഡിവൈസസ് സ്ക്രീൻ തുറന്ന് A - D പോർട്ടുകൾ മൂല്യങ്ങൾ കാണിക്കുന്നുണ്ടോ എന്ന് പരിശോധിക്കുക.
ഈ പോർട്ടുകളിൽ ഏതെങ്കിലും 0%-ൽ കൂടുതൽ മൂല്യങ്ങൾ കാണിക്കുന്നില്ലെങ്കിൽ, 3-വയർ എക്സ്റ്റെൻഡറുകൾ പരിശോധിക്കുക. അവ പോർട്ടുകളിൽ ദൃഢമായി സ്ഥാപിക്കുകയും പൊട്ടൻഷ്യോമീറ്ററുകളിൽ നിന്ന് വരുന്ന 3-വയർ കേബിളുകളുമായി ബന്ധിപ്പിക്കുകയും വേണം.
പോർട്ടുകൾ AD മൂല്യങ്ങൾ കാണിക്കുന്നുണ്ടെങ്കിൽ, റിപ്പോർട്ട് ചെയ്യുന്ന മൂല്യങ്ങൾ നോക്കുക.
കൈ അതിന്റെ ചലന പരിധിക്കുള്ളിൽ പതുക്കെ ചലിപ്പിക്കുക. കൈ ചലിക്കുമ്പോൾ ബ്രെയിൻ സ്ക്രീനിൽ ഓരോ പൊട്ടൻഷ്യോമീറ്ററിന്റെയും മൂല്യങ്ങൾ തത്സമയം മാറുന്നത് നിരീക്ഷിക്കുക. മൂല്യങ്ങൾ പ്രവചനാതീതവും തുടർച്ചയായതുമായ ഒരു പാറ്റേണിൽ മാറണം.
നിങ്ങൾ ഭുജത്തിൽ പ്രാവീണ്യം നേടുമ്പോൾ ഷാഫ്റ്റ് കറങ്ങിക്കൊണ്ടിരിക്കുകയാണെങ്കിലോ ഭുജം ചലിപ്പിക്കുമ്പോൾ മൂല്യങ്ങൾ ക്രമാതീതമായി ചാടുകയാണെങ്കിലോ, പൊട്ടൻഷ്യോമീറ്റർ മാറ്റിസ്ഥാപിക്കേണ്ടി വന്നേക്കാം. VEX പിന്തുണയുമായി ബന്ധപ്പെടുക: support.vex.com.
സ്ക്രൂകൾ
നിങ്ങളുടെ വർക്ക്സെല്ലിലെ സ്ക്രൂകൾ അമിതമായി മുറുകിയിട്ടില്ലെന്ന് ഉറപ്പാക്കുക.
കൈ ചലനത്തിന് ആവശ്യമായ ഏതെങ്കിലും ഘടകത്തിൽ സ്ഥാപിച്ചിരിക്കുന്ന അമിതമായി മുറുക്കിയ സ്ക്രൂകൾ അധിക പ്രതിരോധം ചേർക്കുന്നു.
V5 കഷണങ്ങൾ ഉപയോഗിച്ച് പ്രവർത്തിക്കുമ്പോൾ നട്ടുകളും സ്ക്രൂകളും എങ്ങനെ സുരക്ഷിതമാക്കാം എന്നതിനെക്കുറിച്ചുള്ള റഫറൻസിനായി ഈ ലേഖനം ലെ വീഡിയോ ഉപയോഗിക്കുക.
റബ്ബർ ബാൻഡുകൾ

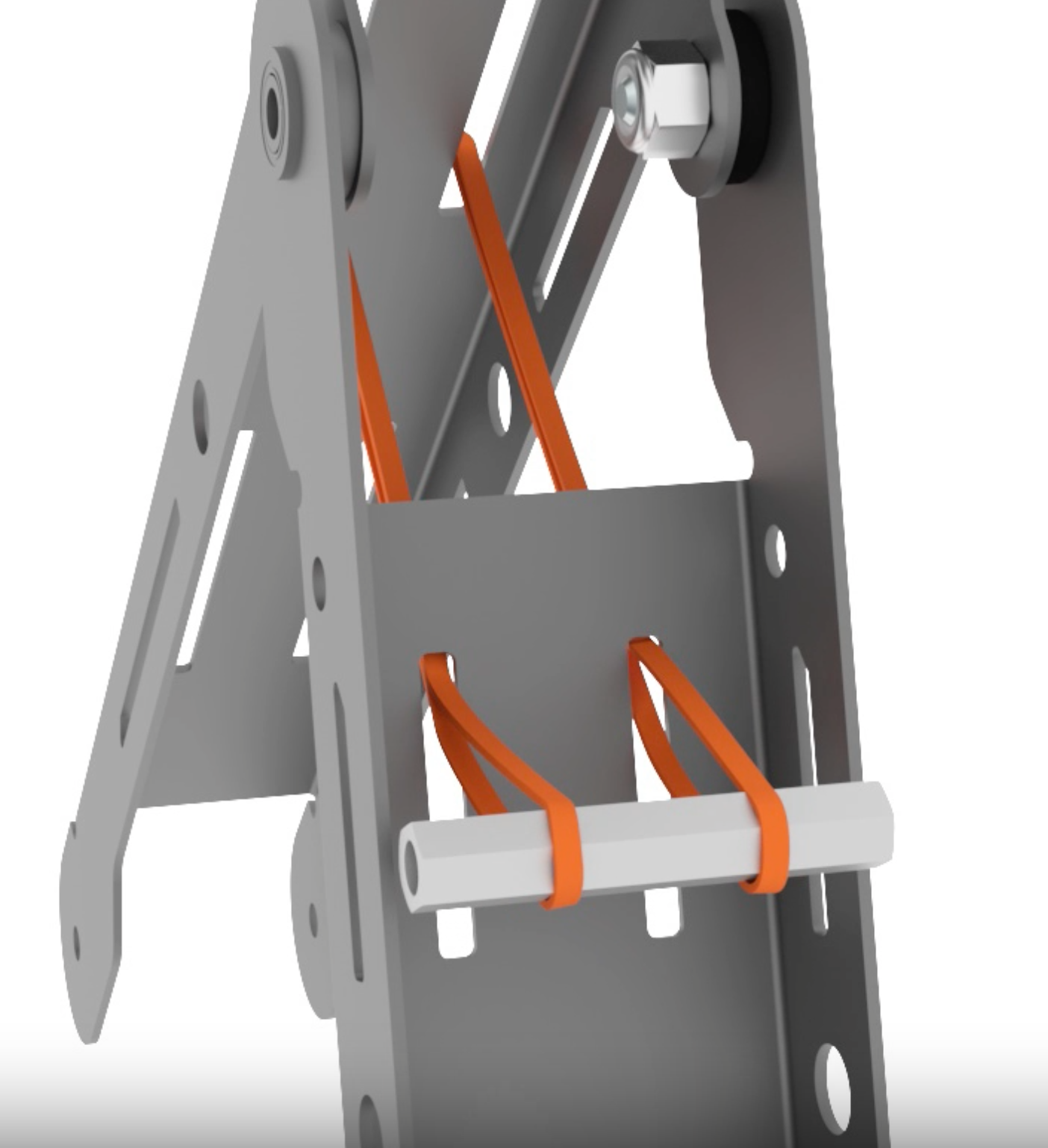

നിങ്ങളുടെ V5 വർക്ക്സെല്ലിന്റെ കൈ കൃത്യമായി ചലിക്കുന്നില്ല, കുലുങ്ങുന്നു, അല്ലെങ്കിൽ പൊതുവെ സുഗമമായ രീതിയിൽ ചലിക്കുന്നില്ല എന്ന് നിങ്ങൾ ശ്രദ്ധയിൽപ്പെട്ടാൽ, റബ്ബർ ബാൻഡുകൾ ശരിയായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടില്ലായിരിക്കാം, അല്ലെങ്കിൽ നഷ്ടപ്പെട്ടിരിക്കാം.
V5 വർക്ക്സെൽ റബ്ബർ ബാൻഡുകൾ ഇൻസ്റ്റാൾ ചെയ്യുമ്പോൾ സഹായത്തിനായി ഈ ലേഖനത്തിലെ ഘട്ടങ്ങൾ പാലിക്കുക.
VEXcode V5
മാസ്റ്ററിംഗ് മൂല്യങ്ങൾ, ഹാർഡ്വെയർ, കേബിളുകൾ എന്നിവയെല്ലാം ശരിയാണെന്ന് തോന്നുന്നുവെങ്കിൽ, നിങ്ങളുടെ VEXcode V5 പ്രോജക്റ്റ് പരിശോധിക്കുക.
നിങ്ങളുടെ ഏറ്റവും പുതിയ മാസ്റ്ററിംഗ് മൂല്യങ്ങൾ നിങ്ങളുടെ VEXcode V5 പ്രോജക്റ്റിലാണെന്ന് ഉറപ്പാക്കുക.

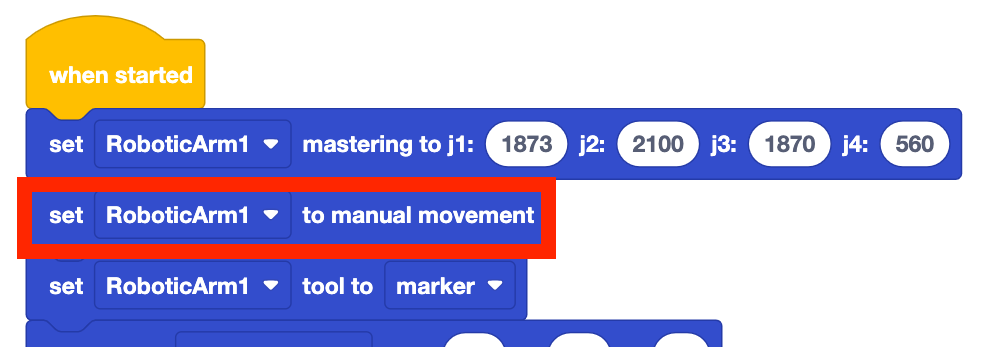

നിങ്ങളുടെ പ്രോജക്റ്റിൽ Enable manual movement ബ്ലോക്ക് ഉണ്ടെങ്കിൽ, അത് മറ്റെല്ലാ മൂവ്മെന്റ് ബ്ലോക്കുകളെയും ഓവർറൈഡ് ചെയ്യും. നിങ്ങളുടെ പ്രോജക്റ്റിൽ നിന്ന് ഈ ബ്ലോക്ക് നീക്കം ചെയ്ത് വീണ്ടും ശ്രമിക്കുക.

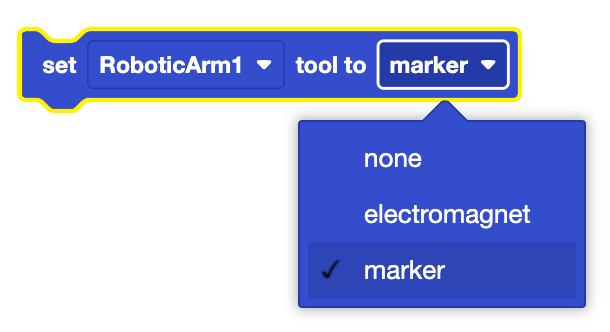

സെറ്റ് എൻഡ് ഇഫക്റ്റർ ബ്ലോക്ക് നിങ്ങൾ വർക്ക്സെല്ലിനൊപ്പം ഉപയോഗിക്കുന്ന എൻഡ് ഇഫക്റ്ററിലേക്ക് സജ്ജമാക്കണം. ഇത് ഭുജത്തിനായുള്ള ഉപകരണ കേന്ദ്രബിന്ദുവിന്റെ (TCP) സ്ഥാനം മാറ്റുകയും റിപ്പോർട്ട് ചെയ്യപ്പെട്ട z-കോർഡിനേറ്റുകളെ ബാധിക്കുകയും ചെയ്യും.
V5 വർക്ക്സെൽ കൈ കുലുങ്ങുന്നുണ്ടോ?
മോട്ടോറുകൾ
നിങ്ങളുടെ റോബോട്ട് കുലുങ്ങുന്നതായി തോന്നുകയാണെങ്കിൽ, നിങ്ങളുടെ കൈയിൽ തെറ്റായ മോട്ടോറുകൾ ഘടിപ്പിച്ചിരിക്കാം.
5.5W ചെറിയ മോട്ടോർ അല്ല, 11W സ്മാർട്ട് മോട്ടോർ ആണ് ഉപയോഗിക്കുന്നതെന്ന് ഉറപ്പാക്കുക. ഈ പിശക് കൈ വിറയ്ക്കാൻ കാരണമാകും.
നിങ്ങളുടെ കൈയിൽ ശരിയായ മോട്ടോറുകൾ ഉണ്ടെന്ന് പരിശോധിച്ചുറപ്പിച്ച ശേഷം, നിങ്ങളുടെ കൈ വീണ്ടും മാസ്റ്റർ ചെയ്ത് നിങ്ങളുടെ VEXcode V5 പ്രോജക്റ്റിൽ പുതിയ മൂല്യങ്ങൾ ഉപയോഗിക്കുന്നത് ഉറപ്പാക്കുക.
സ്ക്രൂകൾ
നിങ്ങളുടെ വർക്ക്സെല്ലിലെ സ്ക്രൂകൾ അമിതമായി മുറുകിയിട്ടില്ലെന്ന് ഉറപ്പാക്കുക.
കൈ ചലനത്തിന് ആവശ്യമായ ഏതെങ്കിലും ഘടകത്തിൽ സ്ഥാപിച്ചിരിക്കുന്ന അമിതമായി മുറുക്കിയ സ്ക്രൂകൾ അധിക പ്രതിരോധം ചേർക്കുന്നു.
V5 കഷണങ്ങൾ ഉപയോഗിച്ച് പ്രവർത്തിക്കുമ്പോൾ നട്ടുകളും സ്ക്രൂകളും എങ്ങനെ സുരക്ഷിതമാക്കാം എന്നതിനെക്കുറിച്ചുള്ള റഫറൻസിനായി ഈ ലേഖനം ലെ വീഡിയോ ഉപയോഗിക്കുക.
റബ്ബർ ബാൻഡുകൾ
നിങ്ങളുടെ V5 വർക്ക്സെല്ലിന്റെ കൈ കൃത്യമായി ചലിക്കുന്നില്ല, കുലുങ്ങുന്നു, അല്ലെങ്കിൽ പൊതുവെ സുഗമമായ രീതിയിൽ ചലിക്കുന്നില്ല എന്ന് നിങ്ങൾ ശ്രദ്ധയിൽപ്പെട്ടാൽ, റബ്ബർ ബാൻഡുകൾ ശരിയായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടില്ലായിരിക്കാം, അല്ലെങ്കിൽ നഷ്ടപ്പെട്ടിരിക്കാം.
V5 വർക്ക്സെൽ റബ്ബർ ബാൻഡുകൾ ഇൻസ്റ്റാൾ ചെയ്യുമ്പോൾ സഹായത്തിനായി ഈ ലേഖനത്തിലെ ഘട്ടങ്ങൾ പാലിക്കുക.
V5 വർക്ക്സെൽ ആം വശങ്ങളിൽ നിന്ന് വശത്തേക്ക് നീങ്ങുന്നതിൽ പ്രശ്നമുണ്ടോ?
കൈയിൽ നിന്നുള്ള പ്രത്യേക ചലനങ്ങൾ നോക്കുമ്പോൾ, ഏത് സന്ധിയിലാണ് പ്രശ്നമെന്ന് നിങ്ങൾക്ക് നിർണ്ണയിക്കാൻ തുടങ്ങാം. വശങ്ങളിലേക്ക് നീങ്ങുന്നത്, പ്രശ്നം ജോയിന്റ് 1-ൽ ആയിരിക്കാമെന്ന് സൂചിപ്പിക്കുന്നു, ഇത് ടേൺടേബിളിന്റെ ചലനവുമായി ബന്ധപ്പെട്ടിരിക്കുന്നു.
മൂല്യങ്ങൾ മാസ്റ്ററിംഗ് ചെയ്യുക
വർക്ക്സെൽ ഉപയോഗിച്ച് എപ്പോഴും ആദ്യം പരിശോധിക്കേണ്ടത് മാസ്റ്ററിംഗ് മൂല്യങ്ങളാണ്.
വർക്ക്സെൽ ഉപയോഗിക്കുമ്പോൾ എല്ലാ ദിവസവും മൂല്യങ്ങൾ ശേഖരിക്കേണ്ടതുണ്ട്. ക്ലാസ് മുറിയിൽ ഒരു സ്ഥലത്തു നിന്ന് മറ്റൊരിടത്തേക്ക് ഒരു വർക്ക്സെൽ എടുത്ത് മാറ്റുകയും ആ പ്രക്രിയയിൽ മെഷീൻ ഞെരുക്കുകയും ചെയ്താൽ മൂല്യങ്ങളും മാറിയേക്കാം.
VEXcode V5-ൽ നിങ്ങൾ വരുത്തുന്ന ഓരോ മാറ്റത്തിലും, പ്രോജക്റ്റ് ഡൗൺലോഡ് ചെയ്ത് പ്രവർത്തിപ്പിക്കുന്നത് ഉറപ്പാക്കുക. ഇത് പ്രശ്നം പരിഹരിച്ച മാറ്റമെന്താണെന്ന് നിർണ്ണയിക്കാൻ സഹായിക്കുകയും നിങ്ങളുടെ അടുത്ത ഘട്ടങ്ങളെ അറിയിക്കുകയും ചെയ്യും.
ആദ്യം, നിങ്ങളുടെ മാസ്റ്ററിംഗ് മൂല്യങ്ങൾ ശേഖരിക്കുക. VEXcode V5-ൽ 'Arm Mastering' പ്രോജക്റ്റ് പ്രവർത്തിപ്പിക്കുക. നിങ്ങളുടെ വർക്ക്സെല്ലിൽ ഈ പ്രോജക്റ്റ് എങ്ങനെ തുറക്കാം, ഡൗൺലോഡ് ചെയ്യാം, പ്രവർത്തിപ്പിക്കാം എന്നതിനെക്കുറിച്ചുള്ള ഘട്ടങ്ങൾക്ക്, ഇവിടെ ലിങ്ക് ചെയ്തിരിക്കുന്ന പ്ലേ വിഭാഗം കാണുക.
നിങ്ങളുടെ ഏതെങ്കിലും സന്ധികൾ മാസ്റ്ററിൽ നിന്ന് പുറത്തുപോയി "പരാജയപ്പെടുന്നു" എന്ന് പട്ടികപ്പെടുത്തിയിട്ടുണ്ടെങ്കിൽ ആ സന്ധികൾ റീമാസ്റ്റർ ചെയ്യുന്നതിന് ഈ ലേഖനത്തിലെ ഘട്ടങ്ങൾ പാലിക്കുക.
നിങ്ങളുടെ സന്ധികളിൽ ഒന്ന് കടന്നുപോകുന്നതിലേക്ക് നീങ്ങുന്നില്ലെങ്കിൽ, നിങ്ങളുടെ ബിൽഡിൽ ഒരു പ്രശ്നമുണ്ടാകാം. താഴെയുള്ള ഇലക്ട്രോണിക്സ് വിഭാഗം അവലോകനം ചെയ്യുക.
നിങ്ങളുടെ എല്ലാ ജോയിന്റുകളും കടന്നുപോകുമ്പോൾ, ആ മൂല്യങ്ങൾ രേഖപ്പെടുത്തുകയും ഈ മൂല്യങ്ങൾ നിങ്ങളുടെ VEXcode V5 പ്രോജക്റ്റിൽ ഉണ്ടെന്ന് ഉറപ്പാക്കുകയും ചെയ്യുക.
കേബിളുകൾ
കേബിളുകൾ പലപ്പോഴും പിശകുകൾക്ക് കാരണമാകുന്നു. സംഘടിത കേബിളുകൾ ട്രബിൾഷൂട്ടിംഗ് വേഗത്തിലാക്കാനും ഭാവിയിലെ പിശകുകൾ തടയാനും സഹായിക്കും. സംഘടിത കേബിൾ വിഭാഗങ്ങൾ സൃഷ്ടിക്കാൻ സിപ്പ് ടൈകൾ ഉപയോഗിക്കുന്നത് പരിഗണിക്കുക.
എല്ലാ സ്മാർട്ട് കേബിളുകളും ബ്രെയിനിലെ ശരിയായ പോർട്ടിൽ പ്ലഗ് ചെയ്തിട്ടുണ്ടോയെന്ന് പരിശോധിക്കുകയും ഈ പട്ടികയിലെ പോർട്ടുമായി പൊരുത്തപ്പെടുകയും ചെയ്യുക.
വർക്ക്സെൽ ആമിന്റെ ഒരു 3-D മോഡലും ഈ പേജിൽ ലഭ്യമാണ്.
ബ്രെയിൻ ഓണാക്കുന്നതിലൂടെ ഒരു സ്മാർട്ട് കേബിൾ പ്ലഗ് ഇൻ ചെയ്തിട്ടുണ്ടെന്നും ശരിയായി പ്രവർത്തിക്കുന്നുണ്ടെന്നും നിങ്ങൾക്ക് ഉറപ്പാക്കാം. ബ്രെയിൻ ഓണായിരിക്കുമ്പോൾ, മോട്ടോറിന്റെ സ്മാർട്ട് പോർട്ടിലെ ലൈറ്റ് ചുവപ്പ് നിറത്തിൽ തിളങ്ങും.
എല്ലാ 3-വയർ കേബിളുകളും പരിശോധിക്കേണ്ടതുണ്ട്. ആദ്യം, പൊട്ടൻഷ്യോമീറ്ററുകളിൽ നിന്ന് വരുന്ന കേബിളുകൾ 3-വയർ എക്സ്റ്റെൻഡറുകളിൽ മുറുകെ പിടിച്ചിട്ടുണ്ടോ എന്ന് പരിശോധിക്കുക.
തുടർന്ന്, 3-വയർ എക്സ്റ്റെൻഡറുകൾ ബ്രെയിനിലെ ശരിയായ പോർട്ടിലേക്ക് പ്ലഗ് ചെയ്തിട്ടുണ്ടോയെന്ന് പരിശോധിച്ച് ഈ ഡയഗ്രാമിലെ പോർട്ടുകളുമായി പൊരുത്തപ്പെടുക.
പൊട്ടൻഷ്യോമീറ്ററുകളും പോർട്ടുകളും പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കാൻ, പൊട്ടൻഷ്യോമീറ്ററിൽ നിന്ന് ഓരോ 3-വയർ കേബിളും ബ്രെയിനിലെ പോർട്ടിലേക്ക് നേരിട്ട് ട്രെയ്സ് ചെയ്യുക.
ടേൺടേബിൾ
നിങ്ങളുടെ റോബോട്ടിന് ഇപ്പോഴും വശങ്ങളിലേക്ക് തിരിയുന്നതിൽ പ്രശ്നമുണ്ടെന്ന് തോന്നുകയാണെങ്കിൽ, നിങ്ങളുടെ ടേൺടേബിളിൽ എന്തോ കുഴപ്പമുണ്ടാകാനുള്ള സാധ്യതയുണ്ട്.
റബ്ബർ ബാൻഡ് ഘടിപ്പിച്ചിട്ടുണ്ടെന്നും ശരിയായ സ്ഥാനത്താണെന്നും ഉറപ്പാക്കുക. അങ്ങനെയല്ലെങ്കിൽ, അധിക ഘർഷണം ഉണ്ടാകാം, ഇത് ടേൺടേബിൾ ചലനം കൂടുതൽ ബുദ്ധിമുട്ടാക്കുന്നു.
V5 വർക്ക്സെൽ റബ്ബർ ബാൻഡുകൾ ഇൻസ്റ്റാൾ ചെയ്യുമ്പോൾ സഹായത്തിനായി ഈ ലേഖനത്തിലെ ഘട്ടങ്ങൾ പാലിക്കുക.
നിങ്ങളുടെ മാസ്റ്ററിംഗ് മൂല്യങ്ങൾ പരിധിക്കുള്ളിലാണെങ്കിൽ, നിങ്ങളുടെ വർക്ക്സെൽ കൃത്യമായിരിക്കില്ല, നിങ്ങളുടെ ടർടേബിൾചെയ്യേണ്ടിവരുന്നതിനാൽ അത് ഇളകിയേക്കാം.
ലൂബ്രിക്കേറ്റ് ചെയ്യാത്ത ഒരു ടേൺടേബിൾ ജോയിന്റ് 1-നെ അധിക പ്രതിരോധം കണക്കിലെടുക്കാൻ കാരണമാകുന്നു.
ടർടേബിളിനെ സ്റ്റാൻഡ്ഓഫുകളിൽ ഉറപ്പിക്കുന്ന നാല് സ്ക്രൂകൾ വളരെ ഇറുകിയതാണെങ്കിൽ, കൂടുതൽ പ്രതിരോധം ഉണ്ടാകാം.
V5 കഷണങ്ങൾ ഉപയോഗിച്ച് പ്രവർത്തിക്കുമ്പോൾ നട്ടുകളും സ്ക്രൂകളും എങ്ങനെ സുരക്ഷിതമാക്കാം എന്നതിനെക്കുറിച്ചുള്ള റഫറൻസിനായി ഈ ലേഖനം ലെ വീഡിയോ ഉപയോഗിക്കുക.
പൊട്ടൻഷ്യോമീറ്ററുകൾ
എല്ലായ്പ്പോഴും സംയുക്ത സ്ഥാനങ്ങൾ മനസ്സിലാക്കാൻ V5 വർക്ക്സെൽ പൊട്ടൻഷ്യോമീറ്ററുകൾ ഉപയോഗിക്കുന്നു.
പൊട്ടൻഷ്യോമീറ്ററിന്റെ പരാജയം ഭുജത്തിന് അതിന്റെ നിലവിലെ ഭൗതിക സ്ഥാനം മനസ്സിലാക്കാൻ കഴിയാതെ വരുകയും വർക്ക്സെല്ലിനോ ഭുജത്തിനോ കേടുപാടുകൾ വരുത്തുകയും ചെയ്തേക്കാം.
നിങ്ങളുടെ കൈ നിയന്ത്രിക്കാൻ കഴിയുന്നില്ലെങ്കിൽ, മോട്ടോറുകളും കേബിളുകളും ശരിയാണെങ്കിൽ, പ്രശ്നം നിങ്ങളുടെ പൊട്ടൻഷ്യോമീറ്ററുകളിലാണ്.
നിങ്ങളുടെ പൊട്ടൻഷ്യോമീറ്ററുകൾ പരിശോധിക്കാൻ ഡിവൈസസ് സ്ക്രീൻ ഉപയോഗിക്കുക.
ആദ്യം, ഡിവൈസസ് സ്ക്രീൻ തുറന്ന് A - D പോർട്ടുകൾ മൂല്യങ്ങൾ കാണിക്കുന്നുണ്ടോ എന്ന് പരിശോധിക്കുക.
ഈ പോർട്ടുകളിൽ ഏതെങ്കിലും 0%-ൽ കൂടുതൽ മൂല്യങ്ങൾ കാണിക്കുന്നില്ലെങ്കിൽ, 3-വയർ എക്സ്റ്റെൻഡറുകൾ പരിശോധിക്കുക. അവ പോർട്ടുകളിൽ ദൃഢമായി സ്ഥാപിക്കുകയും പൊട്ടൻഷ്യോമീറ്ററുകളിൽ നിന്ന് വരുന്ന 3-വയർ കേബിളുകളുമായി ബന്ധിപ്പിക്കുകയും വേണം.
പോർട്ടുകൾ AD മൂല്യങ്ങൾ കാണിക്കുന്നുണ്ടെങ്കിൽ, റിപ്പോർട്ട് ചെയ്യുന്ന മൂല്യങ്ങൾ നോക്കുക.
കൈ അതിന്റെ ചലന പരിധിക്കുള്ളിൽ പതുക്കെ ചലിപ്പിക്കുക. കൈ ചലിക്കുമ്പോൾ ബ്രെയിൻ സ്ക്രീനിൽ ഓരോ പൊട്ടൻഷ്യോമീറ്ററിന്റെയും മൂല്യങ്ങൾ തത്സമയം മാറുന്നത് നിരീക്ഷിക്കുക. മൂല്യങ്ങൾ പ്രവചനാതീതവും തുടർച്ചയായതുമായ ഒരു പാറ്റേണിൽ മാറണം.
നിങ്ങൾ ഭുജത്തിൽ പ്രാവീണ്യം നേടുമ്പോൾ ഷാഫ്റ്റ് കറങ്ങിക്കൊണ്ടിരിക്കുകയാണെങ്കിലോ ഭുജം ചലിപ്പിക്കുമ്പോൾ മൂല്യങ്ങൾ ക്രമാതീതമായി ചാടുകയാണെങ്കിലോ, പൊട്ടൻഷ്യോമീറ്റർ മാറ്റിസ്ഥാപിക്കേണ്ടി വന്നേക്കാം. VEX പിന്തുണയുമായി ബന്ധപ്പെടുക: support.vex.com.
V5 വർക്ക്സെൽ ആം മാസ്റ്ററിൽ തുടരുന്നില്ലേ?
എല്ലായ്പ്പോഴും സംയുക്ത സ്ഥാനങ്ങൾ മനസ്സിലാക്കാൻ V5 വർക്ക്സെൽ പൊട്ടൻഷ്യോമീറ്ററുകൾ ഉപയോഗിക്കുന്നു.
പൊട്ടൻഷ്യോമീറ്ററിന്റെ പരാജയം ഭുജത്തിന് അതിന്റെ നിലവിലെ ഭൗതിക സ്ഥാനം മനസ്സിലാക്കാൻ കഴിയാതെ വരുകയും വർക്ക്സെല്ലിനോ ഭുജത്തിനോ കേടുപാടുകൾ വരുത്തുകയും ചെയ്തേക്കാം.
വർക്ക്സെൽ ഉപയോഗിക്കുമ്പോൾ എല്ലാ ദിവസവും മൂല്യങ്ങൾ ശേഖരിക്കേണ്ടതുണ്ട്. ക്ലാസ് മുറിയിൽ ഒരു സ്ഥലത്തു നിന്ന് മറ്റൊരിടത്തേക്ക് ഒരു വർക്ക്സെൽ എടുത്ത് മാറ്റുകയും ആ പ്രക്രിയയിൽ മെഷീൻ ഞെരുക്കുകയും ചെയ്താൽ മൂല്യങ്ങളും മാറിയേക്കാം.
മൂല്യങ്ങൾ മാസ്റ്ററിംഗ് ചെയ്യുക
കൈകളിൽ പ്രാവീണ്യം നേടിക്കൊണ്ടും, മാസ്റ്ററിംഗ് മൂല്യങ്ങൾ ശേഖരിച്ചുകൊണ്ടും ആരംഭിക്കുക.
VEXcode V5-ൽ നിങ്ങൾ വരുത്തുന്ന ഓരോ മാറ്റത്തിലും, പ്രോജക്റ്റ് ഡൗൺലോഡ് ചെയ്ത് പ്രവർത്തിപ്പിക്കുന്നത് ഉറപ്പാക്കുക. ഏത് മാറ്റമാണ് പ്രശ്നം പരിഹരിച്ചതെന്ന് നിർണ്ണയിക്കാൻ ഇത് സഹായിക്കും, കൂടാതെ നിങ്ങളുടെ അടുത്ത ഘട്ടങ്ങൾ അറിയിക്കാനും ഇത് സഹായിക്കും.
VEXcode V5-ൽ 'Arm Mastering' പ്രോജക്റ്റ് പ്രവർത്തിപ്പിക്കുക. നിങ്ങളുടെ വർക്ക്സെല്ലിൽ ഈ പ്രോജക്റ്റ് എങ്ങനെ തുറക്കാം, ഡൗൺലോഡ് ചെയ്യാം, പ്രവർത്തിപ്പിക്കാം എന്നതിനെക്കുറിച്ചുള്ള ഘട്ടങ്ങൾക്ക്, ഇവിടെ ലിങ്ക് ചെയ്തിരിക്കുന്ന പ്ലേ വിഭാഗം കാണുക.
നിങ്ങളുടെ ഏതെങ്കിലും സന്ധികൾ മാസ്റ്ററിൽ നിന്ന് പുറത്തുപോയി "പരാജയപ്പെടുന്നു" എന്ന് പട്ടികപ്പെടുത്തിയിട്ടുണ്ടെങ്കിൽ ആ സന്ധികൾ റീമാസ്റ്റർ ചെയ്യുന്നതിന് ഈ ലേഖനത്തിലെ ഘട്ടങ്ങൾ പാലിക്കുക.
നിങ്ങളുടെ സന്ധികളിൽ ഒന്ന് കടന്നുപോകുന്നതിലേക്ക് നീങ്ങുന്നില്ലെങ്കിൽ, നിങ്ങളുടെ ബിൽഡിൽ ഒരു പ്രശ്നമുണ്ടാകാം. താഴെയുള്ള ഇലക്ട്രോണിക്സ് വിഭാഗത്തിലേക്ക് നീങ്ങുക.
നിങ്ങളുടെ എല്ലാ ജോയിന്റുകളും കടന്നുപോകുമ്പോൾ, ആ മൂല്യങ്ങൾ രേഖപ്പെടുത്തുകയും ഈ മൂല്യങ്ങൾ നിങ്ങളുടെ VEXcode V5 പ്രോജക്റ്റിൽ ഉണ്ടെന്ന് ഉറപ്പാക്കുകയും ചെയ്യുക.
കേബിളുകൾ
കേബിളുകൾ പലപ്പോഴും പിശകുകൾക്ക് കാരണമാകുന്നു. സംഘടിത കേബിളുകൾ ട്രബിൾഷൂട്ടിംഗ് വേഗത്തിലാക്കാനും ഭാവിയിലെ പിശകുകൾ തടയാനും സഹായിക്കും. സംഘടിത കേബിൾ വിഭാഗങ്ങൾ സൃഷ്ടിക്കാൻ സിപ്പ് ടൈകൾ ഉപയോഗിക്കുന്നത് പരിഗണിക്കുക.
എല്ലാ സ്മാർട്ട് കേബിളുകളും ബ്രെയിനിലെ ശരിയായ പോർട്ടിൽ പ്ലഗ് ചെയ്തിട്ടുണ്ടോയെന്ന് പരിശോധിക്കുകയും ഈ പട്ടികയിലെ പോർട്ടുമായി പൊരുത്തപ്പെടുകയും ചെയ്യുക.
വർക്ക്സെൽ ആമിന്റെ ഒരു 3-D മോഡലും ഈ പേജിൽ ലഭ്യമാണ്.
ബ്രെയിൻ ഓണാക്കുന്നതിലൂടെ ഒരു സ്മാർട്ട് കേബിൾ പ്ലഗ് ഇൻ ചെയ്തിട്ടുണ്ടെന്നും ശരിയായി പ്രവർത്തിക്കുന്നുണ്ടെന്നും നിങ്ങൾക്ക് ഉറപ്പാക്കാം. ബ്രെയിൻ ഓണായിരിക്കുമ്പോൾ, മോട്ടോറിന്റെ സ്മാർട്ട് പോർട്ടിലെ ലൈറ്റ് ചുവപ്പ് നിറത്തിൽ തിളങ്ങും.
എല്ലാ 3-വയർ കേബിളുകളും പരിശോധിക്കേണ്ടതുണ്ട്. ആദ്യം, പൊട്ടൻഷ്യോമീറ്ററുകളിൽ നിന്ന് വരുന്ന കേബിളുകൾ 3-വയർ എക്സ്റ്റെൻഡറുകളിൽ മുറുകെ പിടിച്ചിട്ടുണ്ടോ എന്ന് പരിശോധിക്കുക.
തുടർന്ന്, 3-വയർ എക്സ്റ്റെൻഡറുകൾ ബ്രെയിനിലെ ശരിയായ പോർട്ടിലേക്ക് പ്ലഗ് ചെയ്തിട്ടുണ്ടോയെന്ന് പരിശോധിച്ച് ഈ ഡയഗ്രാമിലെ പോർട്ടുകളുമായി പൊരുത്തപ്പെടുക.
പൊട്ടൻഷ്യോമീറ്ററുകളും പോർട്ടുകളും പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കാൻ, പൊട്ടൻഷ്യോമീറ്ററിൽ നിന്ന് ഓരോ 3-വയർ കേബിളും ബ്രെയിനിലെ പോർട്ടിലേക്ക് നേരിട്ട് ട്രെയ്സ് ചെയ്യുക.
പൊട്ടൻഷ്യോമീറ്ററുകൾ
നിങ്ങളുടെ കൈ നിയന്ത്രിക്കാൻ കഴിയുന്നില്ലെങ്കിൽ, മോട്ടോറുകളും കേബിളുകളും ശരിയാണെങ്കിൽ, പ്രശ്നം നിങ്ങളുടെ പൊട്ടൻഷ്യോമീറ്ററുകളിലാണ്.
നിങ്ങളുടെ പൊട്ടൻഷ്യോമീറ്ററുകൾ പരിശോധിക്കാൻ ഡിവൈസസ് സ്ക്രീൻ ഉപയോഗിക്കുക.
ആദ്യം, ഡിവൈസസ് സ്ക്രീൻ തുറന്ന് A - D പോർട്ടുകൾ മൂല്യങ്ങൾ കാണിക്കുന്നുണ്ടോ എന്ന് പരിശോധിക്കുക.
ഈ പോർട്ടുകളിൽ ഏതെങ്കിലും 0%-ൽ കൂടുതൽ മൂല്യങ്ങൾ കാണിക്കുന്നില്ലെങ്കിൽ, 3-വയർ എക്സ്റ്റെൻഡറുകൾ പരിശോധിക്കുക. അവ പോർട്ടുകളിൽ ദൃഢമായി സ്ഥാപിക്കുകയും പൊട്ടൻഷ്യോമീറ്ററുകളിൽ നിന്ന് വരുന്ന 3-വയർ കേബിളുകളുമായി ബന്ധിപ്പിക്കുകയും വേണം.
പോർട്ടുകൾ AD മൂല്യങ്ങൾ കാണിക്കുന്നുണ്ടെങ്കിൽ, റിപ്പോർട്ട് ചെയ്യുന്ന മൂല്യങ്ങൾ നോക്കുക.
കൈ അതിന്റെ ചലന പരിധിക്കുള്ളിൽ പതുക്കെ ചലിപ്പിക്കുക. കൈ ചലിക്കുമ്പോൾ ബ്രെയിൻ സ്ക്രീനിൽ ഓരോ പൊട്ടൻഷ്യോമീറ്ററിന്റെയും മൂല്യങ്ങൾ തത്സമയം മാറുന്നത് നിരീക്ഷിക്കുക. മൂല്യങ്ങൾ പ്രവചനാതീതവും തുടർച്ചയായതുമായ ഒരു പാറ്റേണിൽ മാറണം.
നിങ്ങൾ ഭുജത്തിൽ പ്രാവീണ്യം നേടുമ്പോൾ ഷാഫ്റ്റ് കറങ്ങിക്കൊണ്ടിരിക്കുകയാണെങ്കിലോ ഭുജം ചലിപ്പിക്കുമ്പോൾ മൂല്യങ്ങൾ ക്രമാതീതമായി ചാടുകയാണെങ്കിലോ, പൊട്ടൻഷ്യോമീറ്റർ മാറ്റിസ്ഥാപിക്കേണ്ടി വന്നേക്കാം. VEX പിന്തുണയുമായി ബന്ധപ്പെടുക: support.vex.com.
ഈ ലേഖനത്തിൽ നൽകിയിരിക്കുന്ന എല്ലാ ഘട്ടങ്ങളും പാലിച്ചിട്ടും നിങ്ങളുടെ VEX V5 വർക്ക്സെൽ ഉദ്ദേശിച്ച രീതിയിൽ പ്രവർത്തിക്കാൻ കഴിയുന്നില്ലെങ്കിൽ, VEX പിന്തുണയുമായി ബന്ധപ്പെടുക:support.vex.com.
