Vingrošana, izmantojot VIQRC virtuālās braukšanas prasmes – VEX bibliotēka

VEX IQ Robotics Competition (VIQRC) virtuālās braukšanas prasmes ļauj datoram pievienot VEX IQ (2. paaudzes) kontrolieri un pabeigt braukšanas prasmes. Šajā rakstā ir aprakstītas iespējas, kas jums ir pieejamas, praktizējot virtuālās braukšanas prasmes.

Piezīme:Virtuālās braukšanas prasmes ir pieejamas tikai tad, ja izmantojat pārlūkprogrammu Chrome ar VEX IQ (2. paaudzes) kontrolieri.

Spēlējot virtuālo braukšanas prasmju treniņu spēli

VIQRC virtuālajām braukšanas prasmēm var piekļūt, izmantojot šo saiti.

Pirms sākat, pārliecinieties, vai VEX IQ (2. paaudzes) kontrolieris ir savienots ar virtuālo braukšanas prasmēm un virtuālo prasmju atslēgu.

Logs Virtual Skills Practice, kurā augšējā kreisajā stūrī ir redzams savienojuma statuss kā zaļš un Savienots. Augšējā labajā stūrī Braukšanas režīms parāda četras opcijas, ir atlasīts Tank Drive, un blakus ir redzama kreisā arkāde, labā arkāde un sadalītā arkāde. Braukšanas prasmju prakses lauks tiek parādīts spēles sākumā.

Kad esat pieteicies, izmantojot savu virtuālo prasmju atslēgu, un pievienojis VEX IQ (2. paaudzes) kontrolieri, virtuālo braukšanas prasmju treniņu spēle ir gatava spēlei. Vadības pults statuss būs redzams zaļā krāsā un “Savienots” augšējā kreisajā stūrī, un Hero Bot atrodas sākuma pozīcijā.

Braukšanas prasmju prakses loga apakšējā kreisā stūra tuvplāns, kurā ir iezīmēta poga “Atskaņot” — balts pa labi vērsts trīsstūris. Atskaņošanas poga atrodas vertikāli starp iestatījumu ikonu un atiestatīšanas pogu.

Lai sāktu spēli, apakšējā kreisajā stūrī nospiediet pogu Play.

Braukšanas prasmju prakses logs ar lielu 3 centrā, kas parāda atpakaļskaitīšanu līdz spēles sākumam.

Ekrāna centrā parādīsies atpakaļskaitīšana, kas ļaus jums sagatavoties braukšanas uzsākšanai, izmantojot kontrolieri.

Praktiskās darbības loga augšējā labā stūra tuvplāna ekrānuzņēmums ar iezīmētu taimeri pa labi no vārda “Praktiskā darbība”.

Spēles laikā atlikušais laiks tiek parādīts augšējā labajā stūrī.

Treniņa loga augšējā kreisā stūra tuvplāna ekrānuzņēmums, kurā pa kreisi no vārda “Braukšana” ir iezīmēts rezultāts 2.

Spēles laikā jūsu rezultāts tiks atjaunināts augšējā kreisajā stūrī.

Tuvplāna ekrānuzņēmums ar prakses loga apakšējo kreiso stūri, kurā ir iezīmēta poga Apturēt — balts astoņstūris. Apturēšanas poga atrodas tajā pašā vietā, kur atskaņošanas poga, bet vertikāli starp iestatījumu ikonu un atiestatīšanas pogu.

Lai beigtu spēli, pirms ir beidzies laiks, apakšējā kreisajā stūrī atlasiet poguStop.

Stop ekrāna augšdaļā ir redzami VEX IQ robotikas sacensību treniņu rezultāti, bet centrā — komandas numurs un reģistrētais komandas nosaukums. Zem 2 punktu skaita ir iezīmēta poga “Mēģināt vēlreiz”.

Spēles beigās tiks parādīts jūsu komandas nosaukums un gala rezultāts. Atlasiet Atkārtoti , lai aizvērtu šo logu un atiestatītu lauku.

Praktiskās darbības loga apakšējā kreisā stūra tuvplāna ekrānuzņēmums, kurā ir iezīmēta poga “Mēģināt vēlreiz” — balta izliekta bultiņa. Poga “Mēģināt vēlreiz” atrodas zem pogas “Atskaņot”.

Poga Atiestatīt apakšējā kreisajā stūrī var arī izmantot, lai atiestatītu lauka izkārtojumu.

Braukšanas režīma izvēle

Ekrāna augšējās labās daļas ekrānuzņēmumā virs prakses loga ir redzams uzraksts “Braukšanas režīms” un četras opcijas. Ir atlasīta opcija “Tanku brauciens”, un blakus tai tiek parādīta kreisā arkāde, labā arkāde un sadalītā arkāde.

Virs virtuālo braukšanas prasmju prakses loga redzēsiet braukšanas režīma izvēles iespējas.

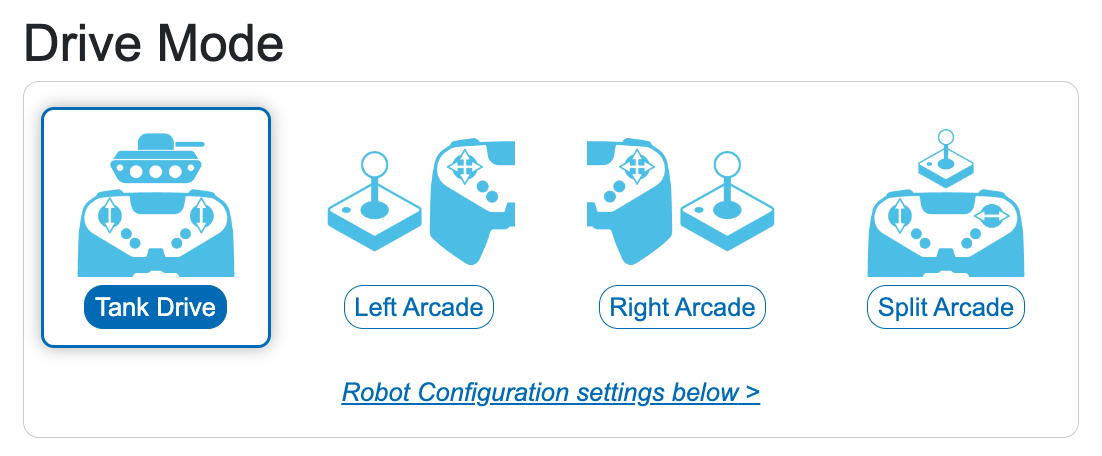

Braukšanas režīma opciju tuvplāna skats, kurā redzams atlasītais Tank Drive. Pārējās trīs opcijas atrodas labajā pusē un lasīt Kreisā arkāde, Labā arkāde un Split Arcade.

Izvēlētajā braukšanas režīmā nosaukums tiks rādīts tumši zilā krāsā, un ap ikonu būs zila līnija.

Lai mainītu konfigurāciju, atlasiet vēlamā braukšanas režīma nosaukumu.

Katrs braukšanas režīms nosaka jūsu kontroliera kursorsviru konfigurāciju un to, kā kursorsviras kontrolē piedziņas kustību.

Tank Drive: Vada robota kreiso motoru, izmantojot kreiso kursorsviru, un labo robota motoru, izmantojot labo kursorsviru.
Kreisā arkāde: virza robotu uz priekšu, atpakaļgaitā, pa kreisi un pa labi, izmantojot kreiso kursorsviru.
Labā arkāde: virza robotu uz priekšu, atpakaļgaitā, pa kreisi un pa labi, izmantojot labo kursorsviru
Split Arcade: virza robotu uz priekšu un atpakaļ, izmantojot kreiso kursorsviru, un griež robotu pa labi un pa kreisi, izmantojot labo kursorsviru.

Papildu iestatījumi

Kameras opcijas

Praktiskās darbības loga apakšējā labā stūra tuvplāna ekrānuzņēmums, kurā ir iezīmētas trīs kameras skata opciju pogas. Augšējā poga ir vadītāja stacijas perspektīva, otrā ir skats no augšas uz leju, bet trešā ir pakaļdzīšanās kamera.

Lauka skatīšanas opcijas atrodas virtuālo braukšanas prasmju prakses loga apakšējā labajā stūrī.

Vadītāja stacijas ikona: maina kameru uz skatu no vadītāja stacijas
Ikona no augšas uz leju:maina kameras novietojumu virs lauka
Pakaļdzīšanās ikona: maina kameras novietojumu, lai tā būtu novietota aiz robota

Robota konfigurācija

Sadaļa Piedziņas motori apgabalā Robota konfigurācija, kas atrodas lapas Braukšanas prasmes apakšā. Tā augšpusē ir rakstīts Piedziņas motori un tiek rādītas opcijas Maksimālais ātrums ar slīdni no 0 līdz 100%.

Sadaļā Piedziņas motori varat iestatīt maksimālo ātrumu. Atlasiet slīdni, lai mainītu ātrumu, vai tekstlodziņā ierakstiet vēlamo maksimālo ātrumu.

Robota konfigurācijas apgabala sadaļa “Nagu motori” braukšanas prasmju lapas apakšdaļā. Augšpusē ir redzama “Claw Motor Group” (Nagu motoru grupa) un tiek parādītas maksimālā ātruma opcijas ar slīdni no 0 līdz 100%, kā arī kontrollera kartēšanas opcijas, kas nosaka, kuras pogas kontrolē atvēršanu un aizvēršanu.

Sadaļā “Nagu motoru grupa” varat iestatīt naglu motoru maksimālo ātrumu, kā arī iestatīt kontrollera pogas, kas kontrolē naglu.

Lai pielāgotu ātrumu, atlasiet un velciet slīdni vai tekstlodziņā ierakstiet vajadzīgo ātruma ierobežojumu.

Lai mainītu kontrollera pogas, atlasiet nolaižamo izvēlni blakus “Spailes atvēršana” un “Spailes aizvēršana”, lai iestatītu vēlamās pogas.

Pacelšanas motora sadaļa robota konfigurācijas apgabalā braukšanas prasmju lapas apakšdaļā. Augšpusē ir redzams uzraksts “Pacelšanas motors” un redzamas maksimālā ātruma opcijas ar slīdni no 0 līdz 100%, kā arī kontrollera kartēšanas opcijas, kas nosaka, kuras pogas kontrolē kustību uz leju un uz augšu.

Pacelšanas motora sadaļā var iestatīt pacelšanas motora maksimālo ātrumu, kā arī vadības pogas, kas kontrolē pacēlāju.

Lai pielāgotu ātrumu, atlasiet un velciet slīdni vai tekstlodziņā ierakstiet vajadzīgo ātruma ierobežojumu.

Lai mainītu vadības ierīces pogas, atlasiet nolaižamo izvēlni blakus Pacelt uz leju un uz augšu, lai iestatītu vēlamās pogas.
