6 ass robotizētās rokas savienošana ar tīmekļa VEXcode EXP — Mac – VEX bibliotēka

Lai savienotu 6 asu robotu sviru ar VEXcode EXP, vispirms ir 6 asu svira, un un asu svira tieši jāsavieno ar datoru.

Diagramma, kas ilustrē savienojuma procesu 6 asu svirai karjeras un tehniskajā izglītībā, parāda marķētas sastāvdaļas un vadu instrukcijas pareizai iestatīšanai.

Atveriet codeexp.vex.com un atveriet jaunu Arm Blocks vai teksta projektu.

Diagramma, kas ilustrē savienojuma procesu 6 asu svirai karjeras un tehniskajā izglītībā, parāda marķētos komponentus un vadus pareizai iestatīšanai.

6-Axis Arm ikona ekrāna augšējā labajā stūrī būs balta, norādot, ka pašlaik nav pievienota neviena 6-Axis Arm. Izvēlieties šo ikonu.

Diagramma, kas ilustrē savienojuma procesu 6 asu svirai karjeras un tehniskajā izglītībā, parāda marķētas sastāvdaļas un vadu instrukcijas pareizai iestatīšanai.

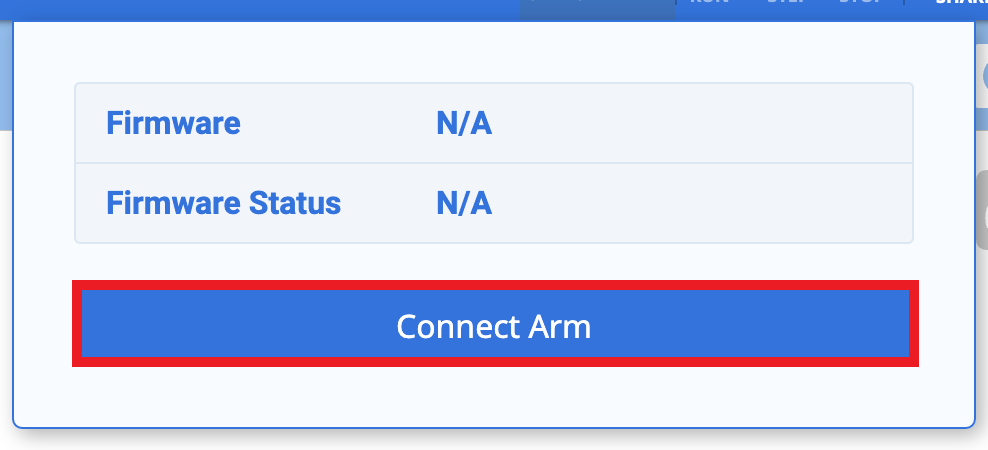

Kad tas ir atlasīts, tiks atvērts jauns logs. IzvēlietiesConnect Arm , lai sāktu savienot 6-Axis Arm ar VEXcode EXP.

Diagramma, kas ilustrē savienojuma procesu 6 asu rokai karjeras un tehniskajā izglītībā, ietver marķētās sastāvdaļas un soli pa solim montāžas instrukcijas.

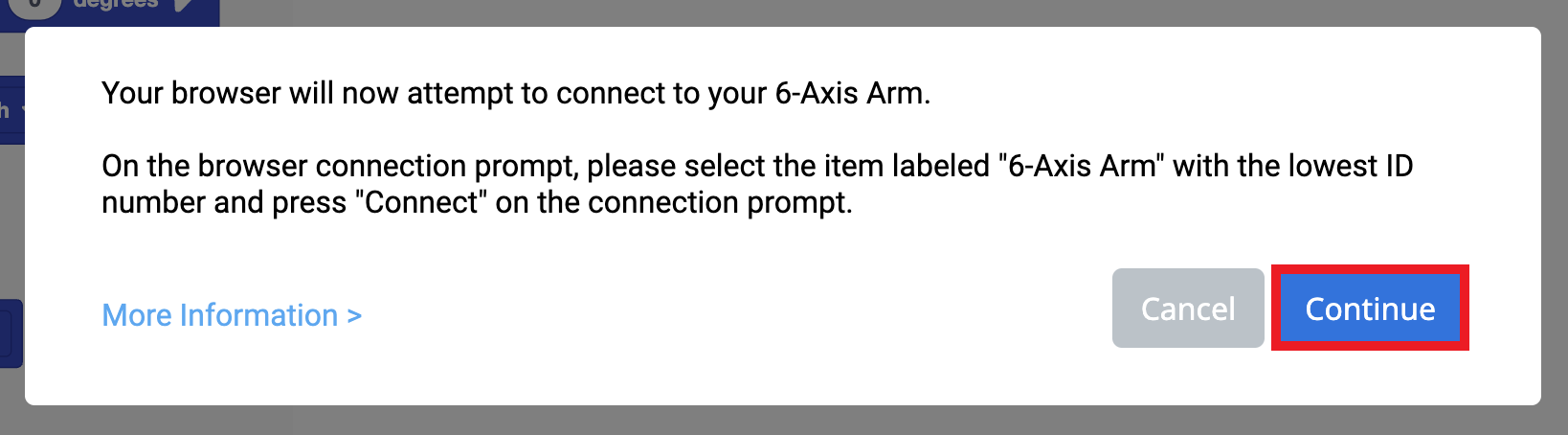

IzvēlietiesTurpināt.

Diagramma, kas ilustrē savienojuma procesu 6 asu svirai karjeras un tehniskajā izglītībā, kurā ir marķēti komponenti un instrukcijas pareizai iestatīšanai.

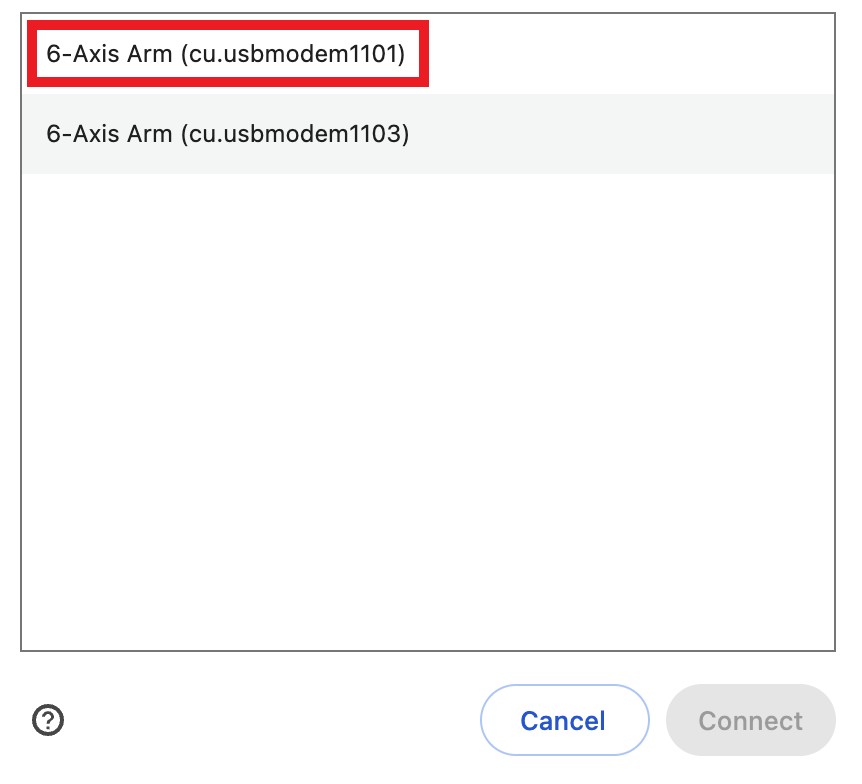

Izvēlieties portu, kuram ir mazākais numurs. Šajā ekrānuzņēmumā1101ir mazāks par1103, tāpēc tas ir atlasīts.

Diagramma, kurā parādīts, kā izveidot savienojumu ar 6 asu sviru karjeras un tehniskajā izglītībā, ilustrējot pareizai iestatīšanai nepieciešamos komponentus un savienojumus.

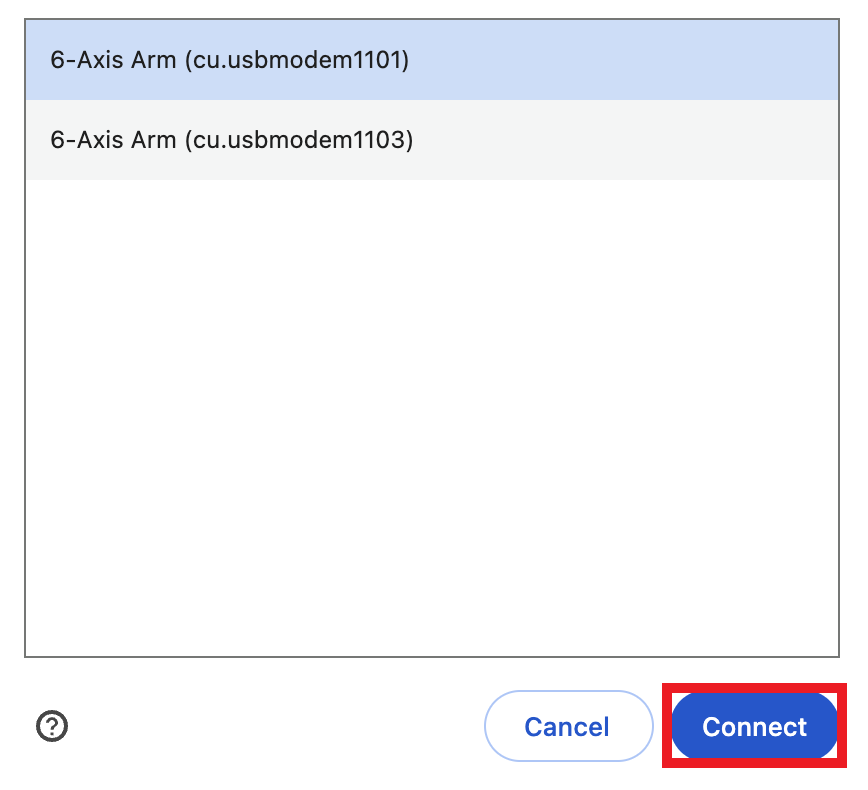

Kad ir iezīmēts pareizais ports, atlasiet Connect , lai pabeigtu 6 asu sviras pievienošanu.

Diagramma, kurā parādīts, kā savienot 6 asu sviru karjeras un tehniskajā izglītībā, un parādīti marķēti komponenti un savienojuma punkti pareizai iestatīšanai.

Tagad tīmekļa lapā ikona 6-Axis Arm kļūs zaļa, tas norāda, ka 6-Axis Arm ir veiksmīgi savienots un tā programmaparatūra ir atjaunināta.

Ja ikona 6-Axis Arm ir oranža, tas nozīmē, ka programmaparatūra ir novecojusi. Izlasiet šo rakstu, lai uzzinātu, kā atjaunināt 6-Axis Robotic Arm programmaparatūru.
