Skrendant VEX AIR dronu VEX AIR skrydžio simuliatoriuje, daugelį skrydžio nustatymų galima reguliuoti tiesiai VEX AIR drono valdiklyje. Tai suteikia jums praktikos, kaip reguliuoti nustatymus virtualioje aplinkoje taip pat, kaip skraidinant droną ore.

Norėdami sužinoti daugiau apie „VEX AIR“ skrydžio simuliatoriaus naudojimą, perskaitykite šį straipsnį.

Skrydžio nustatymai valdiklyje

Skrydžio metu valdiklyje galite reguliuoti drono Z aukščio ribą, vairavimo režimąir judėjimo režimą.

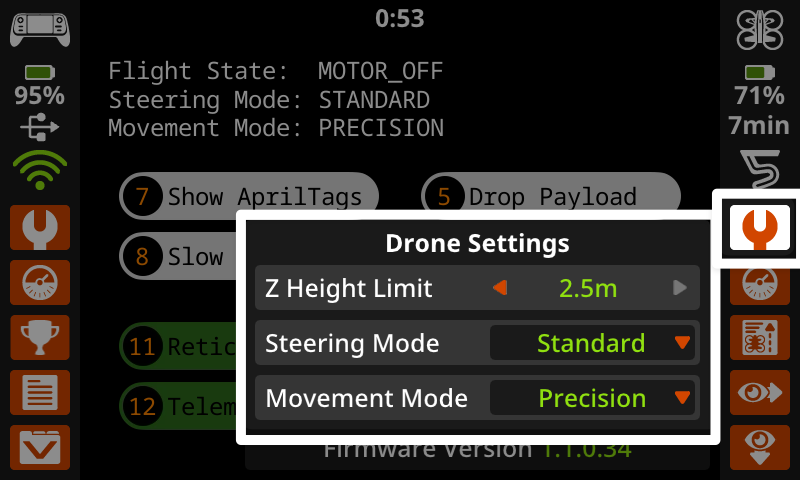

Valdiklio ekrano stambaus plano vaizdas su atidaryta drono nustatymų piktograma ir meniu. Meniu rodomi tekste išvardyti nustatymai su numatytosiomis reikšmėmis.

Norėdami atidaryti meniu, valdiklio ekrano dešinėje pusėje pasirinkite piktogramą Drono nustatymai. Visi atlikti pakeitimai bus pritaikyti nedelsiant, kai skrisite simuliatoriuje.

Z Aukščio riba – pasirinkite rodykles, kad padidintumėte arba sumažintumėte maksimalų drono skrydžio aukštį. Didžiausias Z aukštis yra 2,5 m (8 pėdos).
Vairavimo režimas – išskleidžiamajame meniu pasirinkite standartinį arba begalvį vairavimą.
Judėjimo režimas – išskleidžiamajame meniu pasirinkite tikslųjį, subalansuotąjį arba našųjį režimą.

Norėdami uždaryti meniu ir grįžti į ankstesnį ekraną, dar kartą pasirinkite mygtuką.

Drono valdymas skrydžio metu

Papildomus valdiklius galima pasiekti valdiklio ekrane, kai dronas skrenda skrydžio simuliatoriuje. Daugelyje šių valdiklių yra keli būdai, kaip keisti arba pasiekti nustatymus. Kiekviena iš toliau pateiktų parinkčių paaiškins, kur galima rasti šiuos valdiklius: numatytajame skrydžio ekrane ar kitoje meniu parinktyje.

Valdymo moduliai

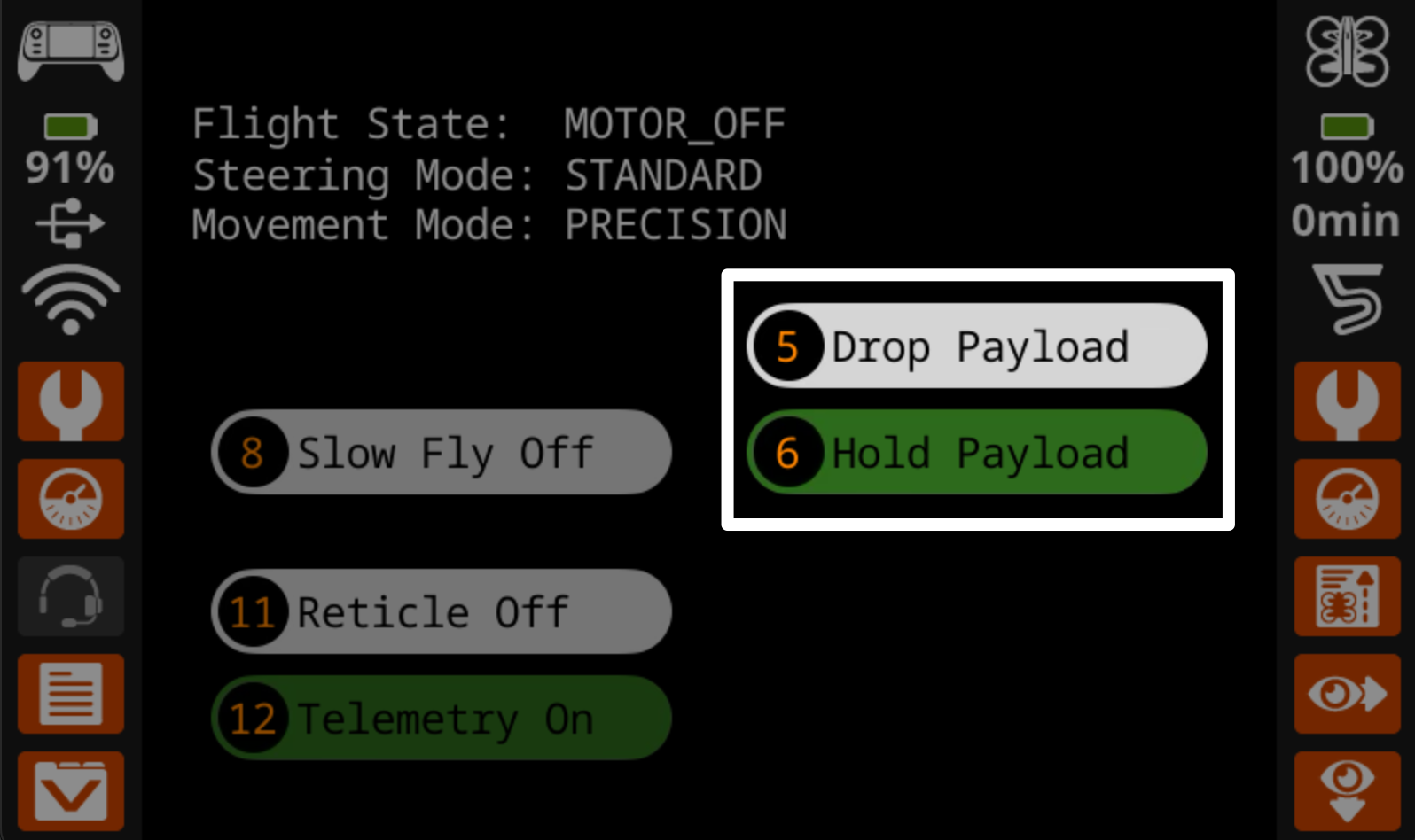

Valdiklio ekrano stambaus plano vaizdas su atidarytu numatytuoju vabzdžių tinkleliu ir paryškintais dviem mygtukais „Nuleisti naudingąją apkrovą“ ir „Laikyti naudingąją apkrovą“.

Iš numatytojo musių ekrano

Skrydžio metu numatytojo skrydžio ekrano jutikliniais mygtukais galima valdyti prie drono šiuo metu prijungtą modulį. (Modulis pasirinktas simuliatoriaus priešskrydiniame kontroliniame sąraše.) Skaičiai ekrano mygtukuose atitinka sunumeruotus mygtukus ant fizinio valdiklio, kuriuos taip pat galima naudoti simuliatoriuje.

Motorizuoto kablio modulis – pasirinkite Laikyti naudingąjį krovinį (arba mygtuką 6) arba Nuleisti naudingąjį krovinį (arba mygtuką 5) , kad kablis būtų perkeltas žemyn arba aukštyn.
Magneto modulis – pasirinkite Numesti naudingąjį krovinį (arba mygtuką 6), kad paleistumėte laikomą krovinį.

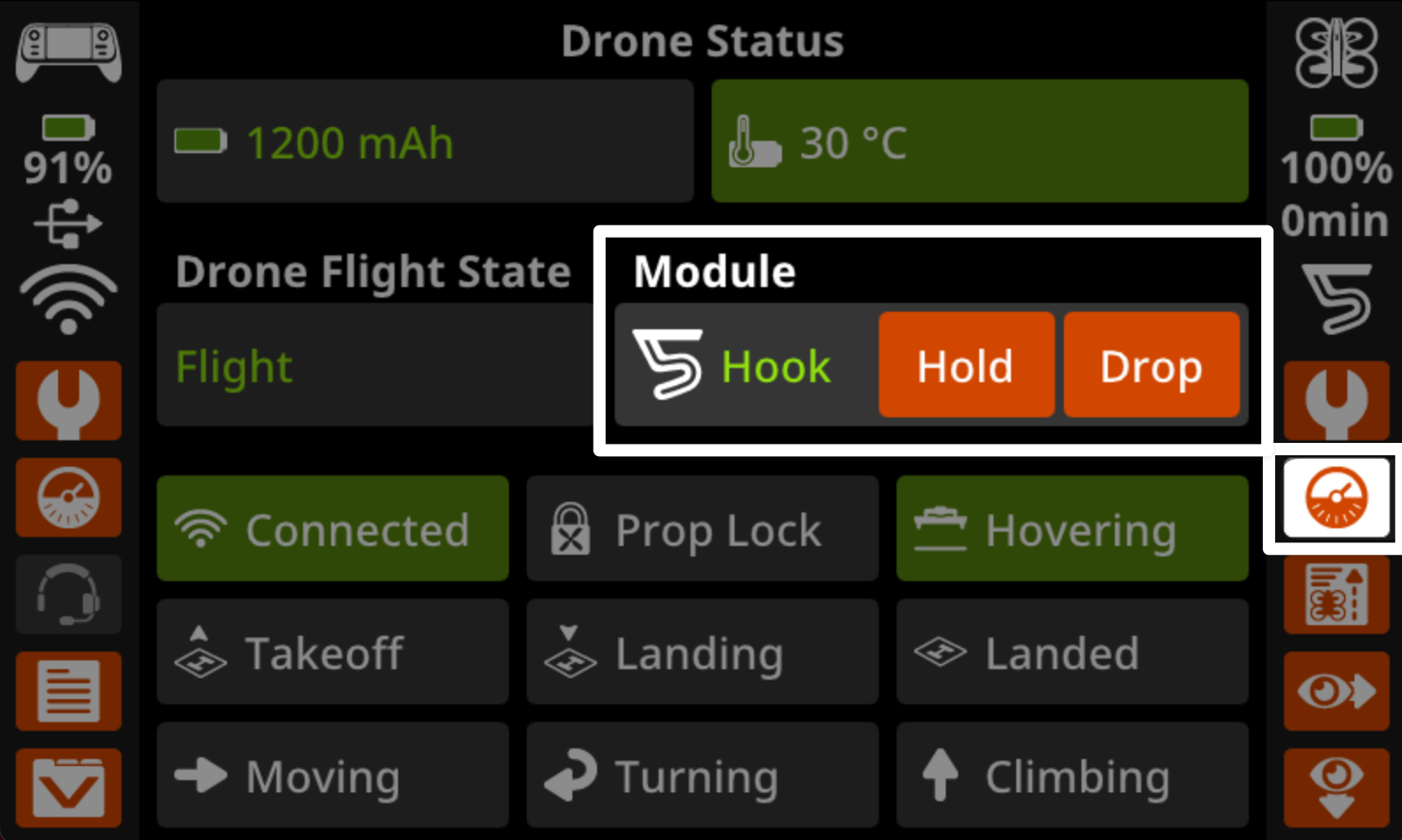

Valdiklio ekrano stambaus plano vaizdas su atidarytu drono būsenos ekranu ir paryškinta modulio dalimi. Tai rodo, kad „Hook“ buvo pasirinktas kaip modulis su mygtukais laikymui ir numetimui.

Iš drono būsenos

Pasirinkus piktogramą Drono būsena valdiklio ekrano dešinėje pusėje, atidaromas meniu, kuriame rodomi realaus laiko drono būsenos atnaujinimai simuliatoriuje. Drono modulį galite valdyti naudodami mygtukus Hold arba Drop modulio nustatymuose, kaip parodyta čia.

Motorizuotas kablio modulis – mygtukai Laikyti ir Nuleisti judina kabliuką žemyn ir aukštyn.
Magnetinis modulis – mygtukas Drop atleidžia laikomą krovinį.

Dar kartą pasirinkite piktogramą Drono būsena , kad uždarytumėte meniu ir grįžtumėte į ankstesnį ekraną.

Ekrano valdymas

Tinklelis

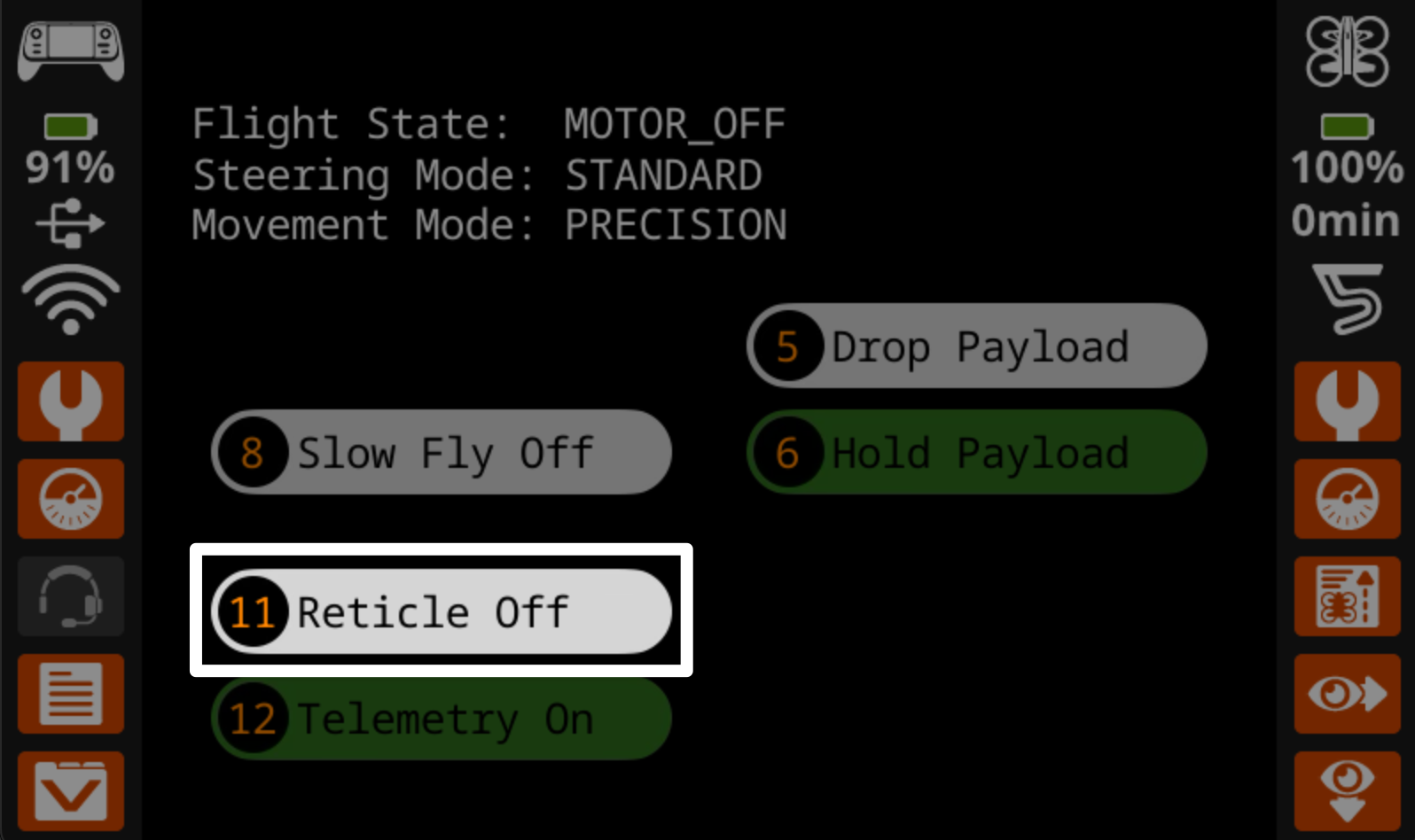

Valdiklio ekrano stambaus plano vaizdas su atidarytu numatytuoju musių tinkleliu ir vieno mygtuko paryškinimu „Tinklelis išjungtas“.

Iš numatytojo musių ekrano

Pasirinkus mygtuką „Reticle numatytajame skrydžio ekrane (arba paspaudus mygtuką 11 valdiklyje), tinklelis žemyn nukreiptos kameros vaizde bus įjungtas arba išjungtas.

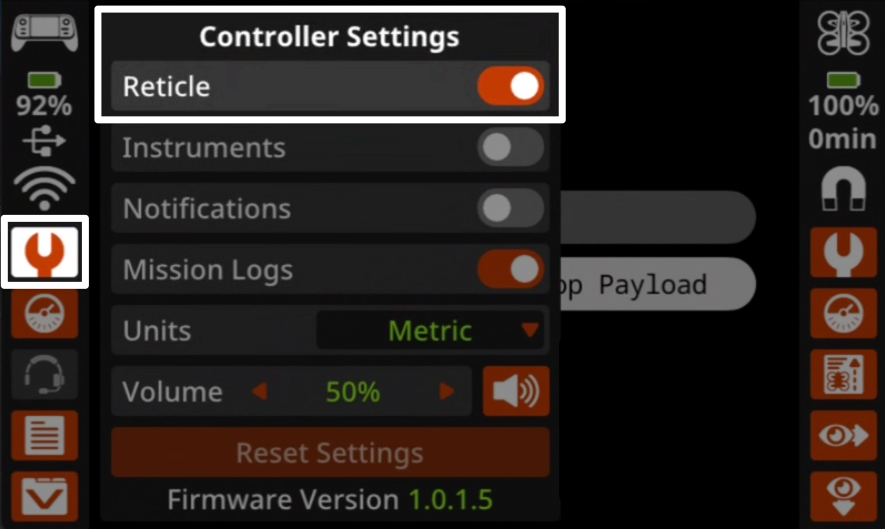

Valdiklio ekrano stambaus plano vaizdas su atidarytu numatytuoju musių ekranu ir viršuje atidarytu valdiklio nustatymų meniu. Paryškinimas yra tinklelio perjungiklis valdiklio nustatymų viršuje.

Iš valdiklio nustatymų

Tinklelį taip pat galima įjungti arba išjungti valdiklio nustatymų meniu. Pasirinkite piktogramą Valdiklio nustatymai esančią valdiklio ekrano kairėje pusėje, kad atidarytumėte meniu, ir meniu perjunkite nustatymą Tinklelis.

Dar kartą pasirinkite piktogramą Valdiklio nustatymai , kad uždarytumėte meniu ir grįžtumėte į ankstesnį ekraną.

Telemetrijos / prietaisų ekranas

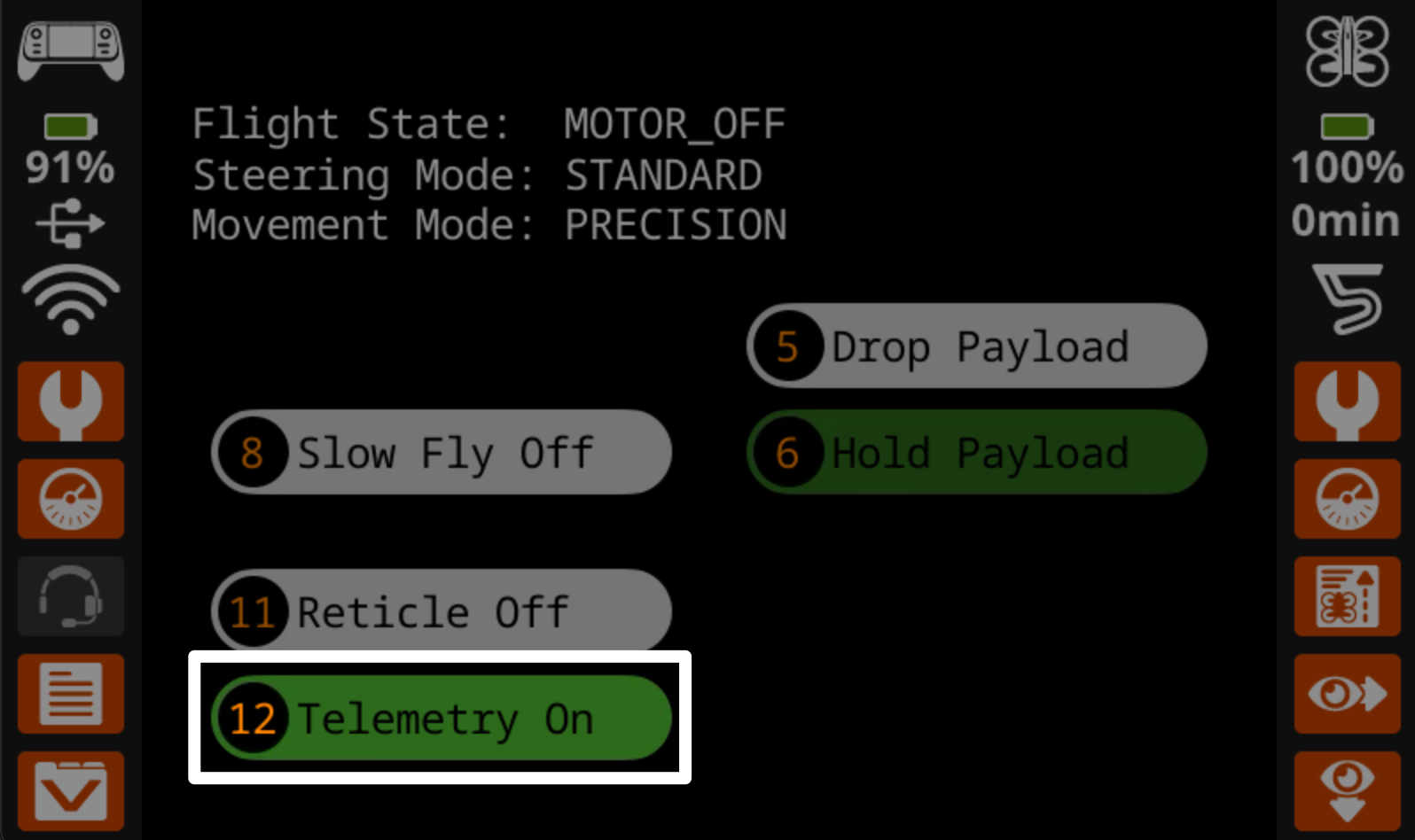

Valdiklio ekrano stambaus plano vaizdas su atidarytu numatytuoju musių tinkleliu ir vieno mygtuko paryškinimu „Telemetrija įjungta“.

Iš numatytojo musių ekrano

Pasirinkus mygtuką Telemetry numatytajame skrydžio ekrane (arba paspaudus mygtuką 12 valdiklyje), prietaisų duomenys kameros vaizdų apačioje bus įjungti arba išjungti. Prietaiso duomenys rodo realaus laiko krypties, Z aukščio, droselio procento ir kitų verčių vertes.

Pastaba: Prietaiso duomenys rodomi tik priekinės ir apatinės kameros vaizduose.

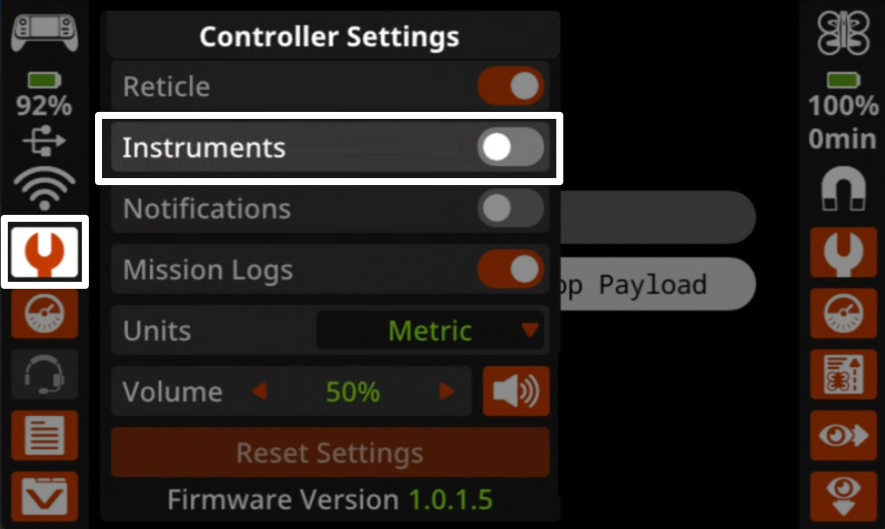

Valdiklio ekrano stambaus plano vaizdas su atidarytu numatytuoju musių ekranu ir viršuje atidarytu valdiklio nustatymų meniu. Akcentas yra instrumentų perjungimo svirtis, esanti netoli valdiklio nustatymų viršaus.

Iš valdiklio nustatymų

Instrumentus taip pat galima įjungti arba išjungti valdiklio nustatymų meniu. Pasirinkite piktogramą Valdiklio nustatymai esančią valdiklio ekrano kairėje pusėje, kad atidarytumėte meniu, ir meniu perjunkite nustatymą Instrumentai.

Pastaba: Prietaiso duomenys rodomi tik priekinės ir apatinės kameros vaizduose.

Dar kartą pasirinkite piktogramą Valdiklio nustatymai , kad uždarytumėte meniu ir grįžtumėte į ankstesnį ekraną.

Papildomi valdikliai ir ekranai

Valdiklio ekrano stambaus plano vaizdas su atidarytu numatytuoju musių tinkleliu ir vieno mygtuko paryškinimu „Telemetrija įjungta“.

Lėtas skrydis

Pasirinkus mygtuką Lėtas skrydis numatytajame skrydžio ekrane (arba paspaudus mygtuką 8 valdiklyje), lėto skrydžio funkcija bus įjungta arba išjungta. Lėto skrydžio režimas droną priverčia skraidyti tris kartus lėčiau, todėl tai naudinga kontroliuojamoms praktikoms. Tai galima pakeisti bet kuriuo skrydžio metu.

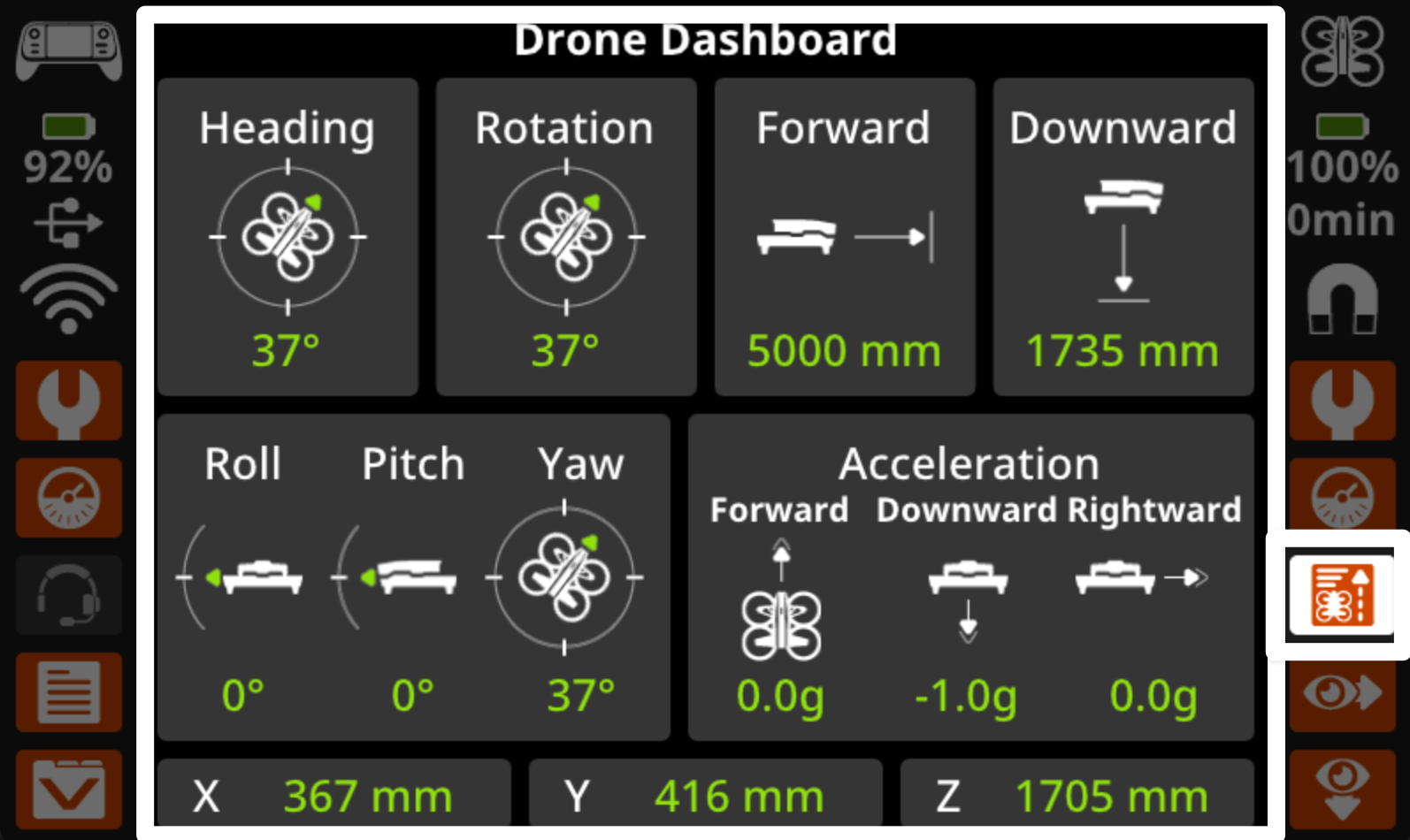

Valdiklio ekrane atidarytas drono prietaisų skydelis, kuriame rodomi visi telemetrijos duomenys ir kita informacija. Paryškinimas yra prietaisų skydelyje ir ekrano dešinėje esančioje piktogramoje, kuri naudojama prietaisų skydeliui atidaryti.

Dronų prietaisų skydelis

Pasirinkus piktogramą Drone Dashboard valdiklio ekrano dešinėje pusėje, bus rodomi realaus laiko duomenys apie drono padėtį ir judėjimą skrydžių simuliatoriuje metu.

Dar kartą pasirinkite piktogramą Drone Dashboard , kad uždarytumėte prietaisų skydelį ir grįžtumėte į ankstesnį ekraną.

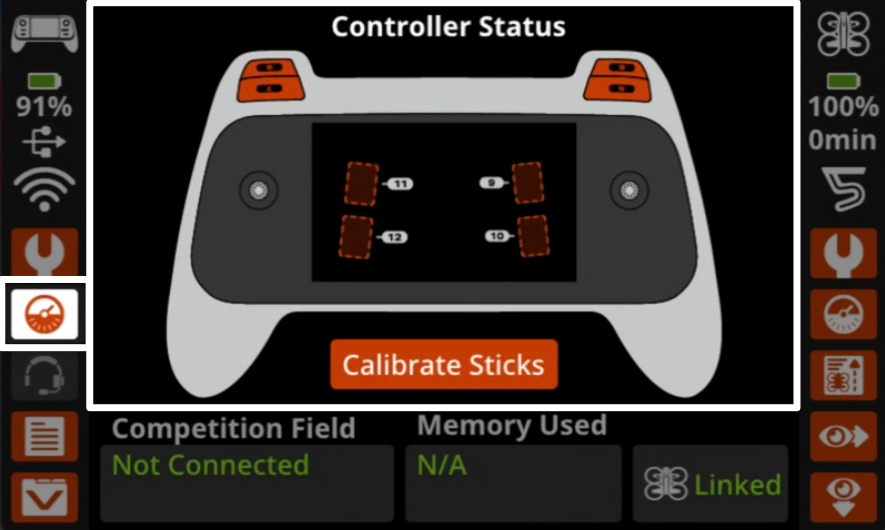

Valdiklio būsenos ekranas atidarytas valdiklyje, kuriame paryškintas valdiklis. Kitas svarbus elementas yra būsenos piktograma kairėje ekrano pusėje.

Valdiklio kalibravimas

Pasirinkus piktogramą „Valdiklio kalibravimas valdiklio ekrano kairėje pusėje, bus atidarytas kalibravimo meniu. Norėdami pradėti kalibravimo procesą, ekrane pasirinkite mygtuką Kalibruoti lazdeles.

Valdymo svirtelių kalibravimas yra naudingas trikčių šalinimo įrankis, jei valdiklis neveikia taip, kaip tikėtasi, arba kitaip nei ankstesnių skrydžių simuliatoriumi metu.

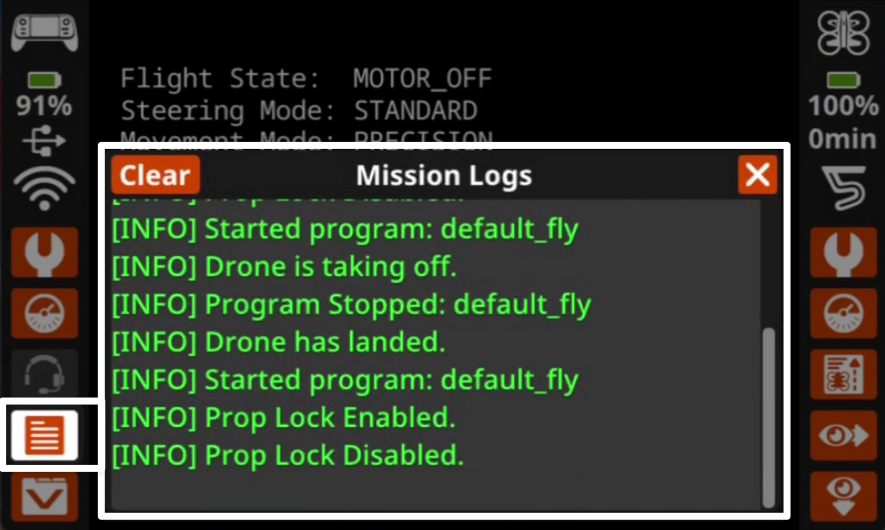

Valdiklio ekranas su kairėje ekrano pusėje paryškinta misijos žurnalo piktograma.

Misijų žurnalai

Pasirinkus piktogramą Mission Logs valdiklio ekrano kairėje pusėje, bus rodomi simuliatoriaus skrydžių misijų žurnalų duomenys, kaip ir skrydžių su dronu ore atveju.

Pastaba: Piktograma Ankstesnių misijų duomenys saugos tik dronų skrydžių ore duomenis, o ne simuliatoriuje.

Norėdami sužinoti daugiau apie konkrečius „VEX AIR“ drono valdiklio nustatymus ir funkcijas, perskaitykite šį straipsnį.
