123 Greitos pradžios vadovas – VEX biblioteka

Kai gausite savo VEX 123 rinkinį, galite atlikti keletą dalykų, kad viską nustatytumėte. Šiame straipsnyje bus aprašyti 123 roboto ir kodavimo įrenginio paruošimo naudoti pagrindai.

VEX 123 roboto rinkinys, kurį sudaro mėlynas 123 robotas, VEX kodavimo aparatas su įdėtomis plastikinėmis kodavimo kortelėmis, papildomas krūvas kodavimo kortelių įvairiems veiksmams ir sąlygoms bei meno žiedas.

123 Robotas

Įkraukite 123 robotą

Norėdami pradėti naudoti savo 123 robotą, pirmiausia turite jį įkrauti.

123 Robotas kraunamas USB C laidu.

Prijunkite USB-C kabelį prie 123 roboto įkrovimo prievado. Kitą laido galą prijunkite prie maitinimo šaltinio.

Eikite čia norėdami pamatyti daugiau informacijos apie 123 roboto įkrovimą ir sužinoti, ką reiškia skirtingos indikatoriaus lemputės.

Įjunkite 123 robotą

Įjunkite 123 robotą, stumdami ratus išilgai paviršiaus, kad „pažadintumėte“ 123 robotą, kaip parodyta šioje animacijoje. Indikatoriaus lemputė pradės pulsuoti ir išgirsite paleidimo garsą, rodantį, kad 123 robotas įjungtas ir paruoštas kodavimui.

Palieskite norėdami koduoti

Galite pradėti koduoti 123 robotą paspausdami vieną iš penkių jutiklinių mygtukų ekrane:

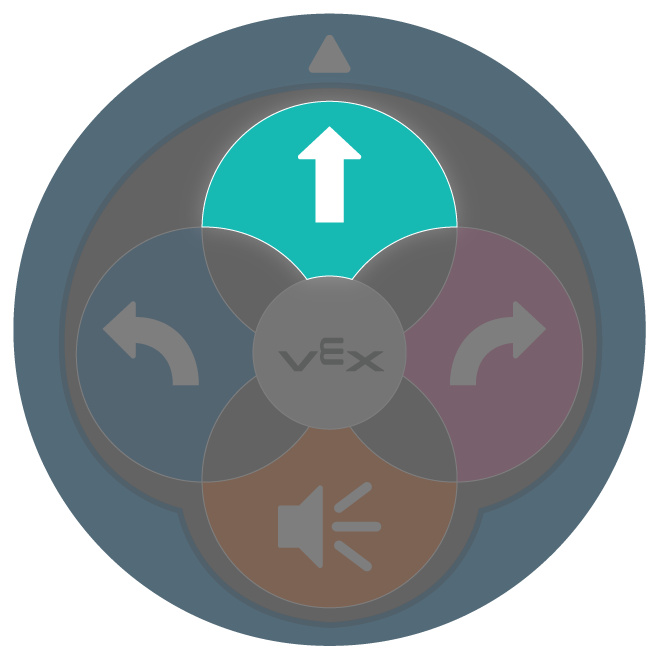

Perkėlimo mygtukas 123 roboto priekyje yra paryškintas.

Mygtukas „Perkelti“ perkelia 123 robotą vienu „žingsniu“ į priekį.

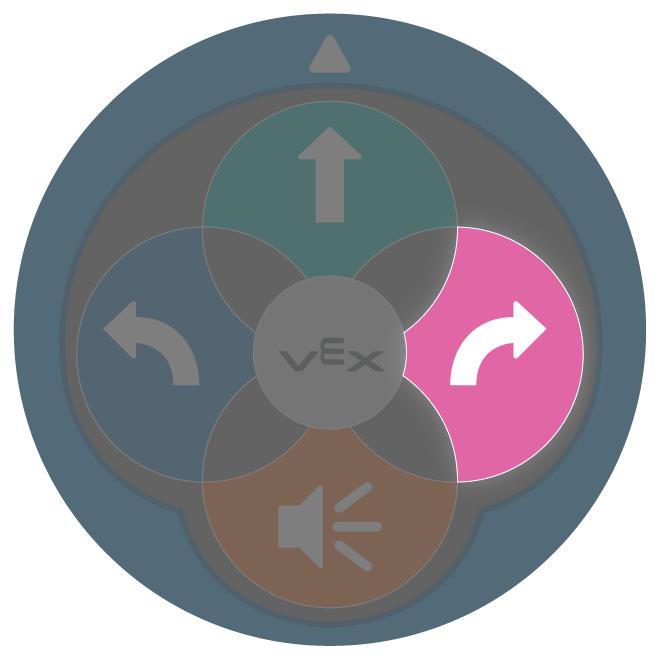

Dešinysis mygtukas 123 roboto dešinėje yra paryškintas.

Mygtukas į dešinę pasuka 123 robotą 90 laipsnių į dešinę.

Garso mygtukas 123 roboto gale yra paryškintas.

Garso mygtukas leidžia 123 robotui leisti garsą.

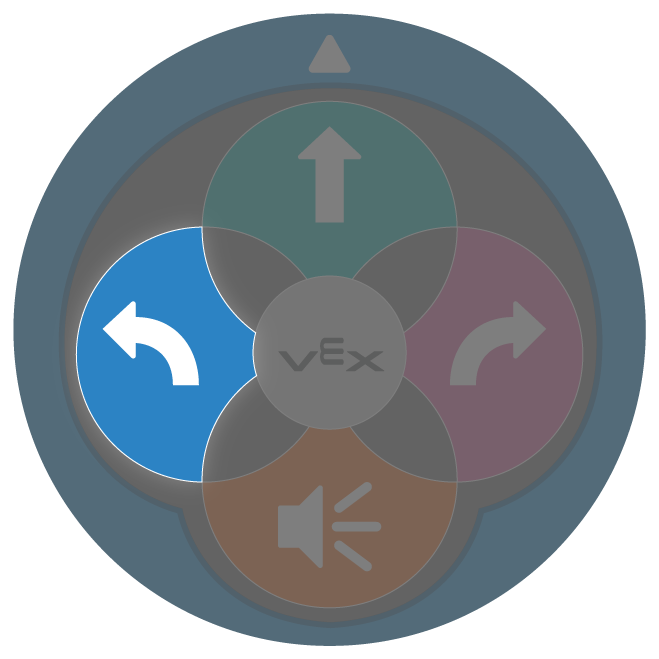

Kairysis mygtukas 123 roboto kairėje yra paryškintas.

Kairysis mygtukas pasuka 123 robotą 90 laipsnių į kairę.

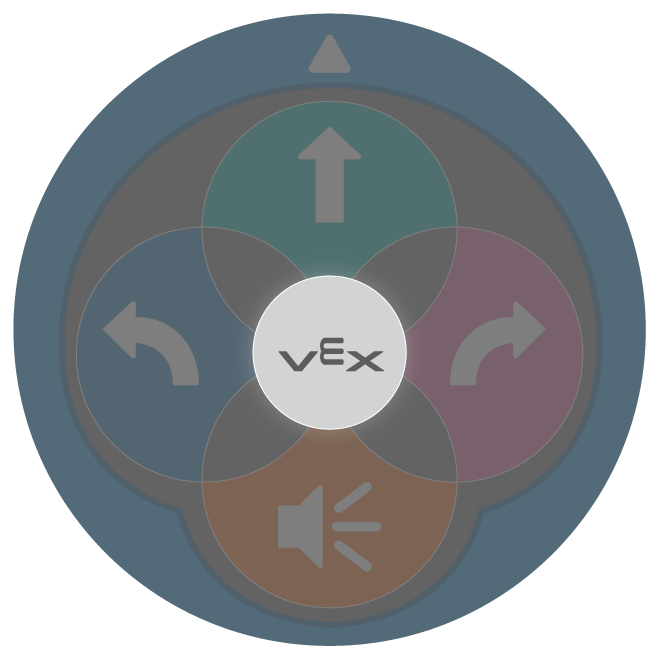

Pradėti mygtukas 123 roboto centre yra paryškintas.

Mygtukas Pradėti vykdo veiksmus, kuriuos užkodavote tokia tvarka, kokia paspaudėte jutiklinius mygtukus.

Ištrinti projektą

Norėdami ištrinti projektą, purtykite 123 robotą, kol pasigirs garsas, kaip parodyta šioje animacijoje.

Išjunkite robotą

Norėdami išjungti 123 robotą, paspauskite ir 3 sekundes palaikykite paleidimo mygtuką, kol lemputė taps geltona ir pasigirs garsas, kaip parodyta šioje animacijoje.

123 Koderis

„Coder“ ir „Coder“ kortelės siūlo 123 roboto kodavimo metodą be ekrano.

Baterijų įdėjimas į kodą

VEX kodavimo įrenginio vaizdas iš nugaros su atsuktomis baterijų durelėmis ir įdėtomis 2 AAA baterijomis.

Pirmiausia į kodavimo įrenginį įdėkite baterijas. Mažu atsuktuvu atidarykite baterijos dureles kodavimo įrenginio gale ir įdėkite 2 AAA baterijas. Daugiau informacijos apie baterijų įdėjimą ir kodavimo įrenginio naudojimą rasite čia.

Koderio įjungimas

Norėdami įjungti kodavimo programą, paspauskite mygtuką Pradėti, kaip parodyta animacijoje.

Koderio susiejimas

Norėdami susieti savo 123 robotą su koduotuvu, penkias sekundes paspauskite kodavimo įrenginio pradžios ir sustabdymo mygtukus bei 123 roboto kairįjį ir dešinįjį jutiklinius mygtukus, kol 123 robotas paleis garsą ir jo lemputė mirksi baltai sinchroniškai su žalia kodavimo lempute, kaip parodyta šioje animacijoje.

Koderio naudojimas

Įdėkite kodavimo korteles iš dešinės pusės, įstumdami jas į kodavimo angą po apsauginiu dangteliu, kaip parodyta šioje animacijoje.

Koderio viršuje su paryškintu mygtuku Pradėti.

Įdėję visas norimas kodavimo korteles, paspauskite mygtuką Pradėti, kad pradėtumėte projektą 123 robote.

Jei kuris nors kodavimo kortelės lizdas nerodomas žaliai, daugiau informacijos rasite straipsnyje „Coder VEX Library trikčių šalinimas.

Koderio išjungimas

Norėdami išjungti kodavimo įrenginį, paspauskite ir laikykite nuspaudę mygtuką Stop, kol kodavimo įrenginio viršuje esanti indikatoriaus lemputė išsijungs, kaip parodyta šioje animacijoje.

VEXkodas 123

VEXcode 123 yra blokų pagrindu sukurta kodavimo platforma, kurią jūs ir jūsų mokiniai galite naudoti programuodami 123 robotą. Naudokite jį internete adresu code123.vex.com arba atsisiųskite iš code.vex.com.

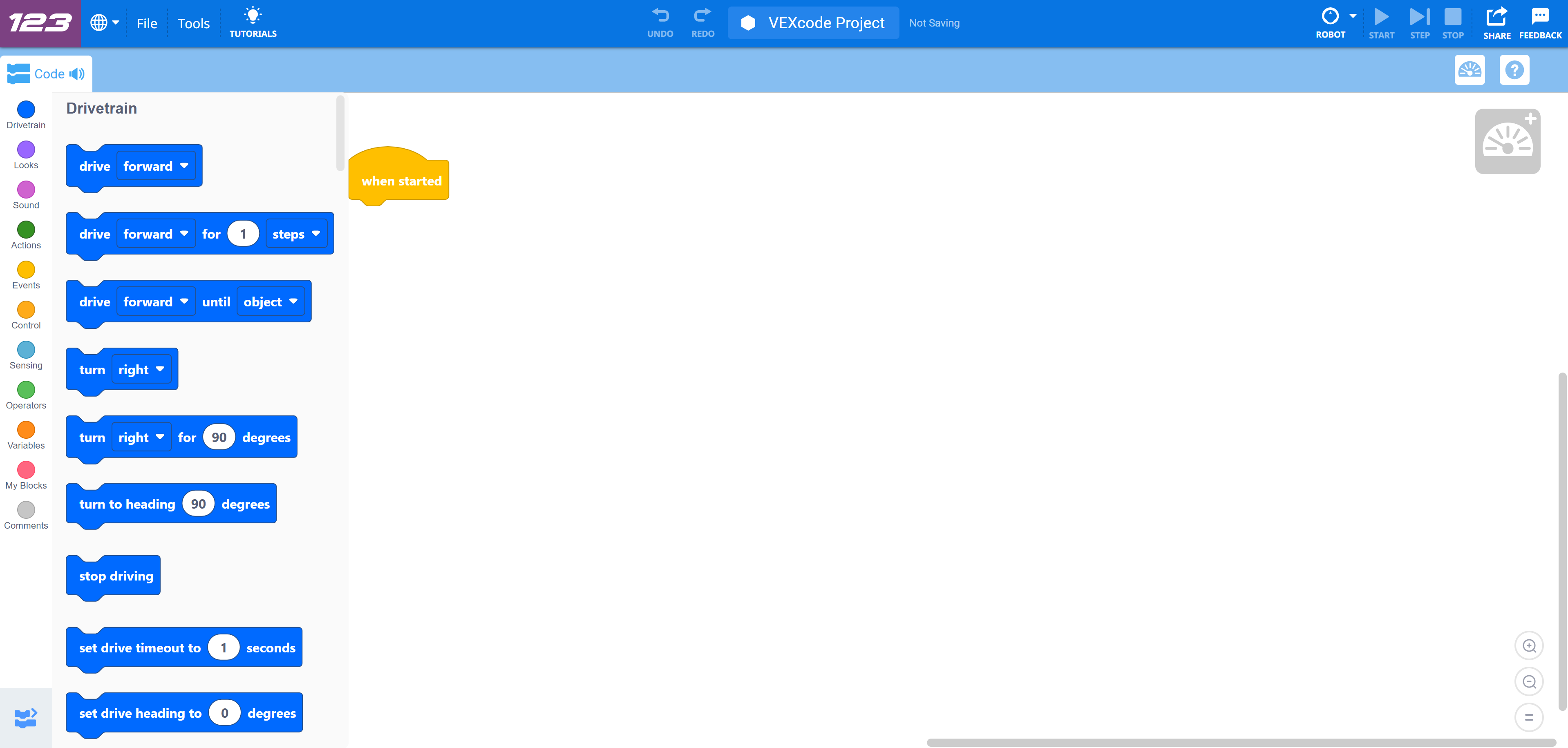

VEXcode 123 darbo sritis su geltonu bloku paleidus kodavimo srityje ir mėlynų pavaros blokų sąrašu kairėje, įskaitant važiavimo pirmyn, posūkio į dešinę ir sustabdymo parinktis. Viršutiniame meniu rodomas VEXcode projektas ir kodo paleidimo bei išsaugojimo valdikliai.

Norėdami gauti informacijos apie tai, kaip įdiegti VEXcode 123 savo įrenginyje, eikite čia.

123 Robot Art Ring

Trys meno žiedo dizaino pavyzdžiai ant 123 robotų, vieno pabaisos, flamingo ir burlaivio.

Meno žiedas yra priedas, sukurtas tam, kad jūs ir jūsų mokiniai galėtumėte pridėti kūrybinių elementų prie 123 roboto.

Norėdami gauti daugiau informacijos apie tai, kaip naudoti meno žiedą, eikite čia.

Papildomi ištekliai

Norėdami gauti daugiau informacijos apie tai, kaip naudoti VEX 123 savo klasėje, eikite čia.

Norėdami sužinoti, kaip naudoti VEX Classroom App ir valdyti kelis 123 robotus vienu metu, eikite čia.
