VEXcode Pro V5 suteikia vartotojams autentišką programavimo patirtį, kai jie tampa labiau patyrę programuotojai. Nesvarbu, ar pereinate nuo blokų kalbos, ar esate patyręs teksto programuotojas, šiame straipsnyje bus aptariamos pagrindinės VEXcode Pro V5 vartotojo sąsajos (UI) funkcijos.

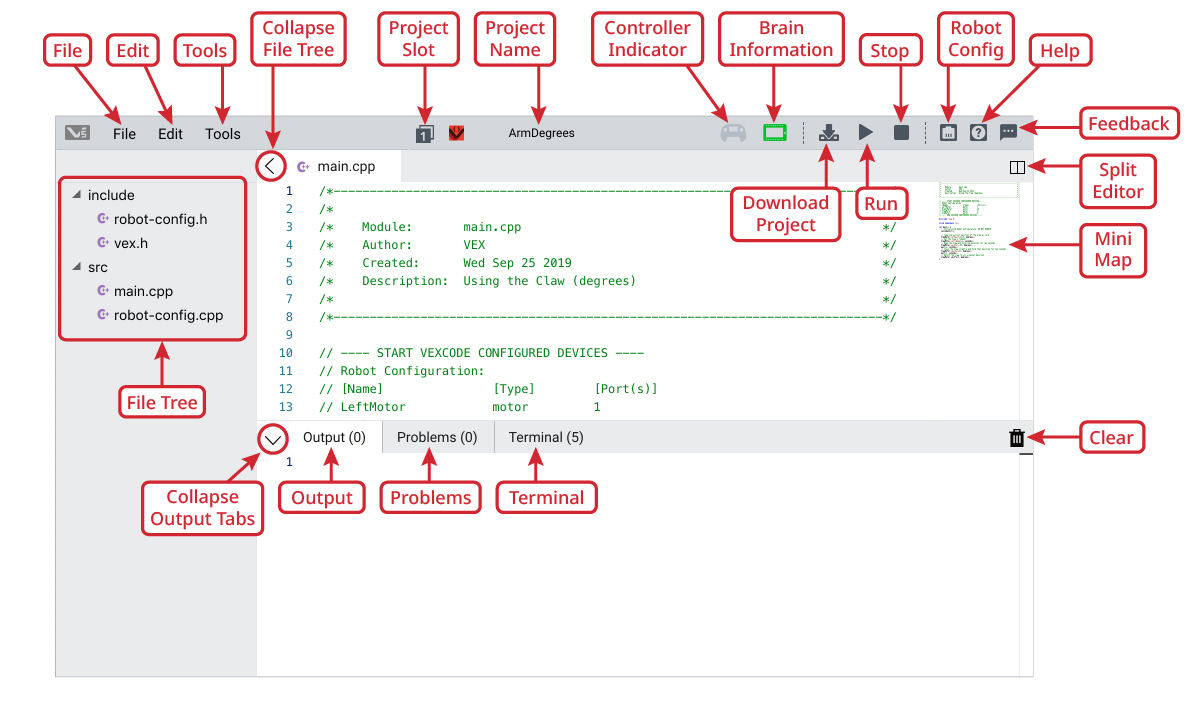

VEXcode V5 tekstinės vartotojo sąsajos ekrano kopija, kurioje demonstruojami įvairūs programavimo blokai ir robotikos programavimo įrankiai, skirta V5 robotikos kategorijos mokomiesiems vadovėliams.

Windows

„VEXcode V5“ failų meniu ekrano kopija, kurioje rodomos failų kūrimo, atidarymo, išsaugojimo ir eksportavimo parinktys, taip pat papildomi nustatymai ir įrankiai, skirti naudotojams V5 mokymo programų skyriuje.

Mac

„Mac“ kompiuterio failų meniu ekrano kopija, kurioje rodomos įvairios failų parinktys, pvz., Naujas, Atidaryti, Išsaugoti ir Spausdinti, susijusios su V5 mokymo programomis.

Pasirinkus Failas atidaromas Failo meniu su šiomis parinktimis:

Windows

„Vex V5“ redagavimo meniu ekrano kopija, kurioje rodomos įvairios projekto nustatymų ir konfigūracijų redagavimo parinktys, susijusios su „Vex“ robotikos programinės įrangos naudojimo vadovėliais.

Mac

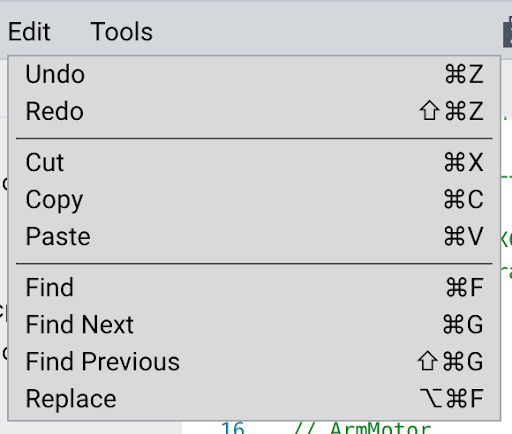

„Mac“ kompiuterio redagavimo meniu ekrano kopija, kurioje rodomos įvairios V5 programinės įrangos redagavimo parinktys, įskaitant iškirpimo, kopijavimo, įklijavimo, anuliavimo ir perdarymo funkcijas.

Pasirinkus Redaguoti, atidaromas redagavimo parinkčių Redagavimo meniu

Windows

Įrankių meniu VEX V5 programinėje įrangoje ekrano kopija, kurioje naudotojams rodomos įvairios įrankių parinktys, įskaitant programavimo ir konfigūravimo įrankius, skirtus padėti robotikos pamokoms.

Mac

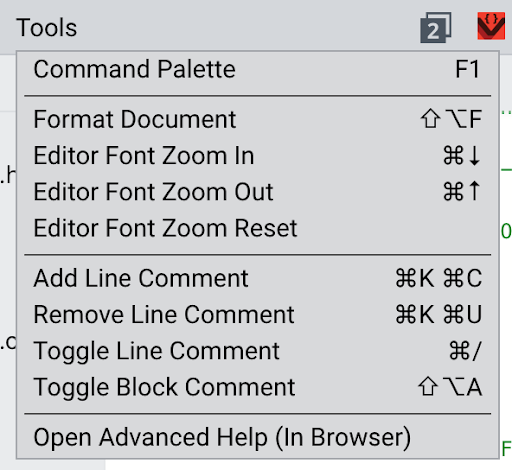

VEX V5 programinės įrangos įrankių meniu ekrano kopija, kurioje pateikiamos įvairios įrankių parinktys ir funkcijos, kurias vartotojai gali naršyti ir naudoti mokymo programose.

Pasirinkus Įrankius, atidaromas įrankių meniu iš šių parinkčių

Sutraukti failų medį sumažins failų medžio skydelį, kad padidintų redagavimo sritį.

V5 kategorijos aprašymo mokymo programos ekrano kopija, kurioje vaizdiniu formatu pateikiami įvairūs lizdai ir jų konfigūracijos.

Project Slot leidžia vartotojams pasirinkti vieną iš aštuonių smegenų lizdų, į kuriuos bus atsiųstas projektas.

Ekrano kopija, kurioje rodoma „Vex Robotics“ programinės įrangos parinktis „Įgalinti ekspertą“, iliustruojanti procesą, skirtą naudotojams V5 mokymo programų skyriuje.

Projekto pavadinimas leidžia naudotojams priskirti projektui pavadinimą, kad būtų lengviau naudotis.

Spustelėjus projekto pavadinimą, bus atidaryta projekto informacija, kurią spustelėję galėsite įjungti ekspertų parinktis.

Valdiklio indikatorius bus pilkas, jei neprijungtas valdiklis, oranžinė, jei prijungta, bet nėra radijo ryšio su smegenimis, ir žalia, kai prijungta prie smegenų.
Smegenų informacija rodo, ar V5 Robot Brain prijungtas (žalias) prie vartotojo sąsajos, neprijungtas (pilka spalva), ar reikia atnaujinti (žalios smegenys su oranžiniu įspėjamuoju trikampiu).

VEX V5 kompiliavimo proceso ekrano kopija, kurioje rodoma sąsaja ir kodo elementai, naudojami programuojant robotikos pamokas.

Atsisiųsti projektą yra mygtukas, kuris pasirodo, kai smegenys yra prijungtos, kad vartotojai galėtų atsisiųsti projektą į smegenis.

Pastaba: kai smegenys neprijungtos, atsisiuntimo mygtukas pakeičiamas čia rodomu mygtukuBuild:

Vykdyti leidžia vartotojui pradėti projektą per vartotojo sąsają, kai jis jau atsisiųstas į robotą.
Stop leidžia vartotojui sustabdyti projektą per vartotojo sąsają.
Robot Config rodo roboto konfigūraciją, kad vartotojai galėtų pridėti, pašalinti ir modifikuoti įrenginius, įtrauktus į roboto konstrukciją.
Pagalba suteikia vartotojui individualų komandų žinyną ir (arba) pateikia komandų nuorodą.
Atsiliepimai leidžia vartotojams įvertinti savo patirtį naudojant vartotojo sąsają ir tiesiogiai pranešti VEX.
Split Editor naudojama redagavimo ekranui padalyti taip, kad vartotojo sąsajoje būtų du skirtukai, skirti peržiūrėti du skirtingus projekto failus arba skirtingas to paties failo dalis.
Mini Map rodo vartotojams, kuri šaltinio failo dalis šiuo metu rodoma redaktoriaus lange, ir leidžia vartotojui greitai slinkti per visą failą, vilkdami paryškintą skyrių.
Failų medis suteikia vartotojams projekte naudojamų aplankų ir jų failų sąrašą, kad vartotojai galėtų pasirinkti įvesties failą, kurį nori redaguoti.
Sutraukti išvesties skirtukus sumažins išvesties skirtukus, kad padidintų redagavimo sritį.
Išvestis išvardija informaciją apie įrašymą, kompiliavimą ir sugeneruotas klaidas.
Problems pateikia klaidų, įspėjimų ir informacijos apie problemas sąrašą.
Terminalas rodomas tekstas, atspausdintas iš vartotojo projekto, vykdomo smegenyse, kai smegenys yra prijungtos per tiesioginį USB arba valdiklį. Tai taip pat leidžia vartotojui siųsti tekstą į projektą, kuris veikia smegenyse, kai yra prisijungęs.
Išvalyti leidžia vartotojui ištrinti pranešimus iš išvesties ir terminalo ekranų.
