Valdiklio mygtukų / vairasvirčių blokų naudojimas VEXcode V5

VEXcode V5 gali pasiekti visus duomenis iš V5 valdiklio, nurodydamas mygtukus ir ašis jų aprašytais pavadinimais.

Mygtukų ir valdymo svirtelių padėtis ir pavadinimai

Peržiūrėkite šį paveikslėlį, kuriame aprašoma mygtukų ir vairasvirčių padėtis bei jų tikrieji pavadinimai:

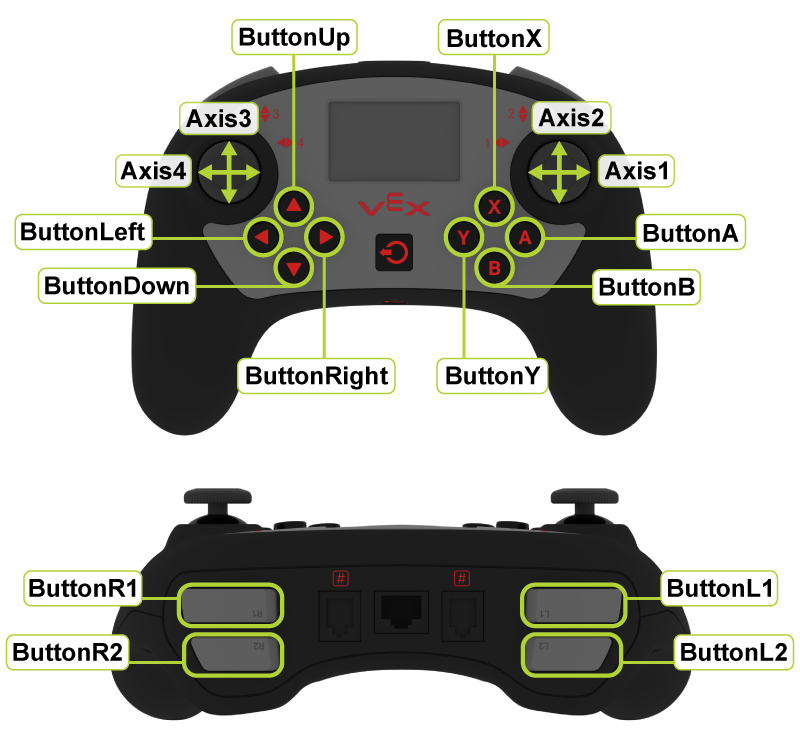

Dvi V5 valdiklio diagramos su paženklintais mygtukais ir valdymo svirtimis. Viršuje pateiktas vaizdas iš valdiklio priekio, kairiojo vairasvirtės ašis pažymėta 3 ir 4. Keturi rodyklių mygtukai po kairiuoju valdymo svirtimi yra pažymėti „ButtonUp“, „ButtonRight“, „ButtonDown“ ir „ButtonLeft“. Dešinės valdymo svirties ašys pažymėtos 1 ir 2. Keturi apvalūs mygtukai po dešiniuoju valdymo svirtimi yra pažymėti ButtonA, ButtonB, ButtonY ir ButtonX. Žemiau pateiktas valdiklio viršaus vaizdas, kuriame matyti pečių mygtukai. Du mygtukai kairėje valdiklio pusėje yra pažymėti L1 ir L2, o du mygtukai dešinėje valdiklio pusėje yra pažymėti R1 ir R2.

Mygtukai grąžina reikšmes:

  • 1 – paspaustas
  • 0 – nepaspaustas / neatleistas

Vairasvirtės ašis grąžina vertes nuo -100 iki +100, kai centras yra ties nuliu.

Blokai, kuriuose yra valdiklio mygtukai ir vairasvirtės

Programuojant VEXcode V5, mygtukų ir vairasvirtės pavadinimų bei jų padėties valdiklyje supratimas padeda nustatyti, kuris blokas turi būti naudojamas. Pirmiausia valdiklis turi būti sukonfigūruotas , kad būtų matomi blokai, įskaitant valdiklį. Norėdami gauti daugiau informacijos apie blokus, spustelėkite čia:

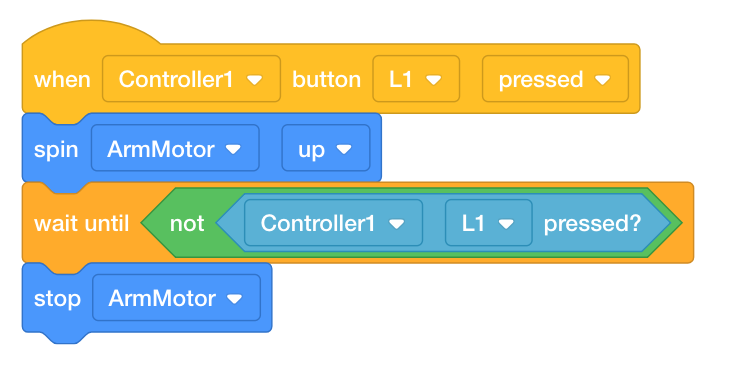

VEXcode V5 blokuoja projektą, kuris suka rankos variklį, kai paspaustas valdiklio L1 mygtukas. Projekte rašoma: Paspaudus valdiklio1 mygtuką L1, „ArmMotor“ sukasi, palaukite, kol valdiklio1 L1 nebus paspaustas, ir tada sustabdykite „ArmMotor“.

Papildomi valdytojo straipsniai

Norėdami gauti daugiau informacijos apie valdiklio naudojimą, peržiūrėkite šiuos straipsnius:
