6 ašių robotinės rankos prijungimas prie žiniatinklio VEXcode EXP – „Chromebook“ – VEX biblioteka

Norėdami prijungti 6 ašių robotinę svirtį prie VEXcode EXP, pirmiausia turite 6 ašių svirtį, o ir tiesiogiai prijungti 6 ašių svirtį prie kompiuterio.

Diagrama, iliustruojanti, kaip prijungti prie 6 ašių svirties, skirta CTE (karjeros ir techninio išsilavinimo) programoms, pavaizduoti paženklinti komponentai ir prijungimo taškai, kad būtų galima tinkamai surinkti ir veikti.

Atidarykite VEXcode EXP ir atidarykite naują Arm projektą.

Diagrama, iliustruojanti 6 ašių svirties prijungimo procesą karjeros ir techninio mokymo metu, pavaizduoti paženklinti komponentai ir tinkamos sąrankos laidų instrukcijos.

6 ašių rankos piktograma viršutiniame dešiniajame ekrano kampe bus balta, o tai rodo, kad šiuo metu nėra prijungta 6 ašių robotinė rankena. Pasirinkite šią piktogramą.

Diagrama, kurioje parodytas 6 ašių svirties CTE prijungimo procesas, su pažymėtais komponentais ir nuosekliomis tinkamo sąrankos ir integravimo instrukcijomis.

Pasirinkus, atsidarys naujas langas. PasirinkiteConnect Arm , kad pradėtumėte prijungti 6 ašių robotinę ranką prie VEXcode EXP.

Diagrama, iliustruojanti 6 ašių svirties prijungimo procesą CTE (karjeros ir techninio išsilavinimo) kontekste, kurioje pavaizduoti paženklinti komponentai ir laidai, kad būtų galima tinkamai nustatyti.

PasirinkiteTęsti.

Diagrama, iliustruojanti 6 ašių rankos prijungimo procesą karjeros ir techninio išsilavinimo kontekste, su paženklintais komponentais ir laidų instrukcijomis.

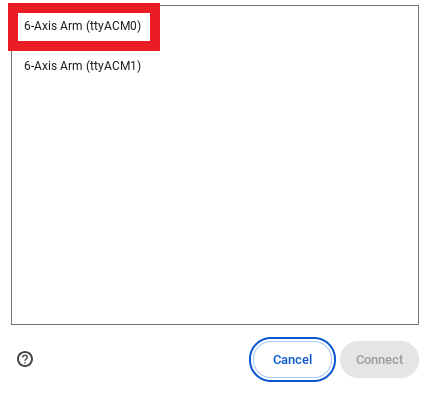

Pasirinkite mažiausią skaičių turintį prievadą. Šioje ekrano kopijoje 0 yra mažesnis nei 1, todėl jis pasirinktas.

Diagrama, iliustruojanti 6 ašių svirties prijungimo procesą karjeros ir techninio mokymo metu, su pažymėtais komponentais ir nuosekliomis tinkamo sąrankos instrukcijomis.

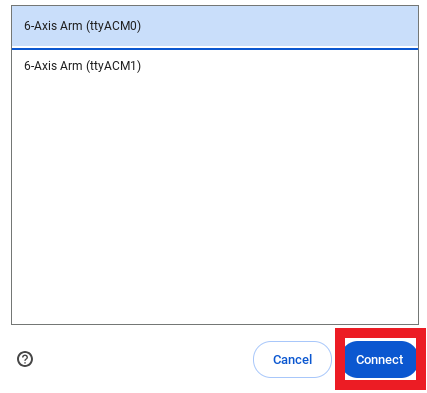

Kai bus paryškintas tinkamas prievadas, pasirinkite Connect kad užbaigtumėte 6 ašių robotinės rankos prijungimą.

Diagrama, rodanti, kaip prisijungti prie 6 ašių svirties, iliustruojanti CTE (karjeros ir techninio išsilavinimo) programų laidus ir prijungimo taškus.

6 ašių rankos piktograma taps žalia, o tai rodo, kad 6 ašių robotinė rankena sėkmingai prijungta ir jos programinė įranga yra atnaujinta.

Diagrama, kurioje parodytas 6 ašių rankos prijungimo procesas karjeros ir techninio išsilavinimo srityje, iliustruojantis reikiamus komponentus ir veiksmus, kad būtų galima tinkamai nustatyti.

Jei 6 ašių rankos piktograma yra oranžinė, tai reiškia, kad programinė įranga yra pasenusi. Perskaitykite šį straipsnį, kad sužinotumėte, kaip atnaujinti 6 ašių robotinės rankos programinę-aparatinę įrangą.
