Naudojant VEXcode EXP blokų pavyzdinius projektus ir šablonus – VEX biblioteka

Projektų ir šablonų pavyzdžiai yra puikus šaltinis, jei tik pradedate naudoti VEXcode EXP ir norite ištirti skirtingus roboto elgsenos būdus. Projektų ir šablonų pavyzdžiai taip pat leidžia stebėti, kaip naudojami skirtingi VEXcode EXP blokai.

Naudojant blokų pavyzdžių projektus

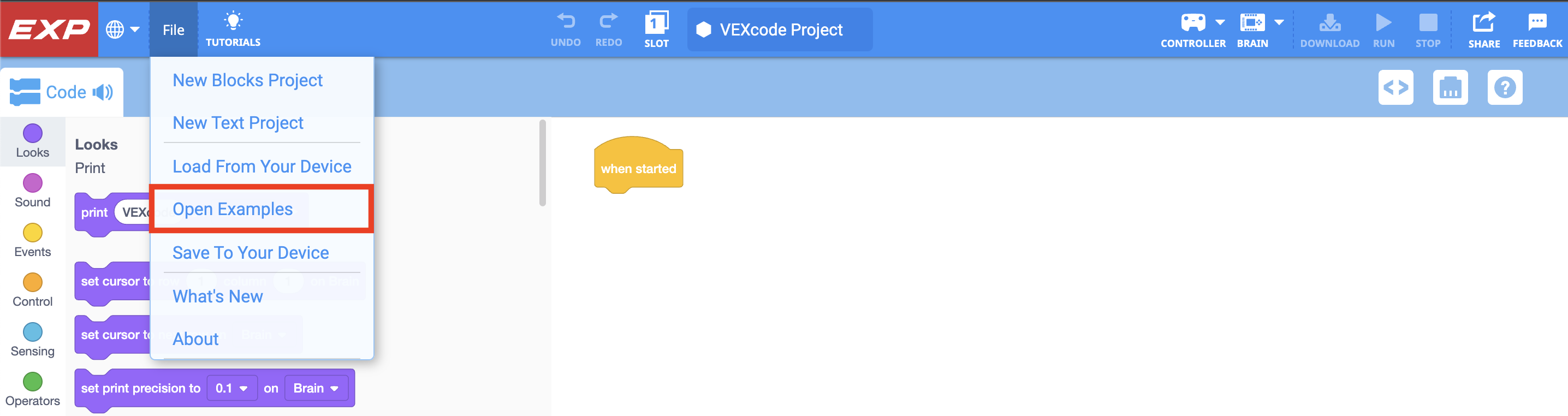

„VEXcode EXP“ įrankių juosta su atidarytu meniu „Failas“ ir pažymėta parinktimi „Atidaryti pavyzdžius“. „Atidaryti pavyzdžius“ yra ketvirta meniu parinktis, esanti po „Naujų blokų projektas“, „Naujas teksto projektas“ ir „Įkelti iš savo įrenginio“.

Norėdami atidaryti pavyzdinį projektą, pasirinkite meniu Failas ir pasirinkite Atidaryti pavyzdžius.

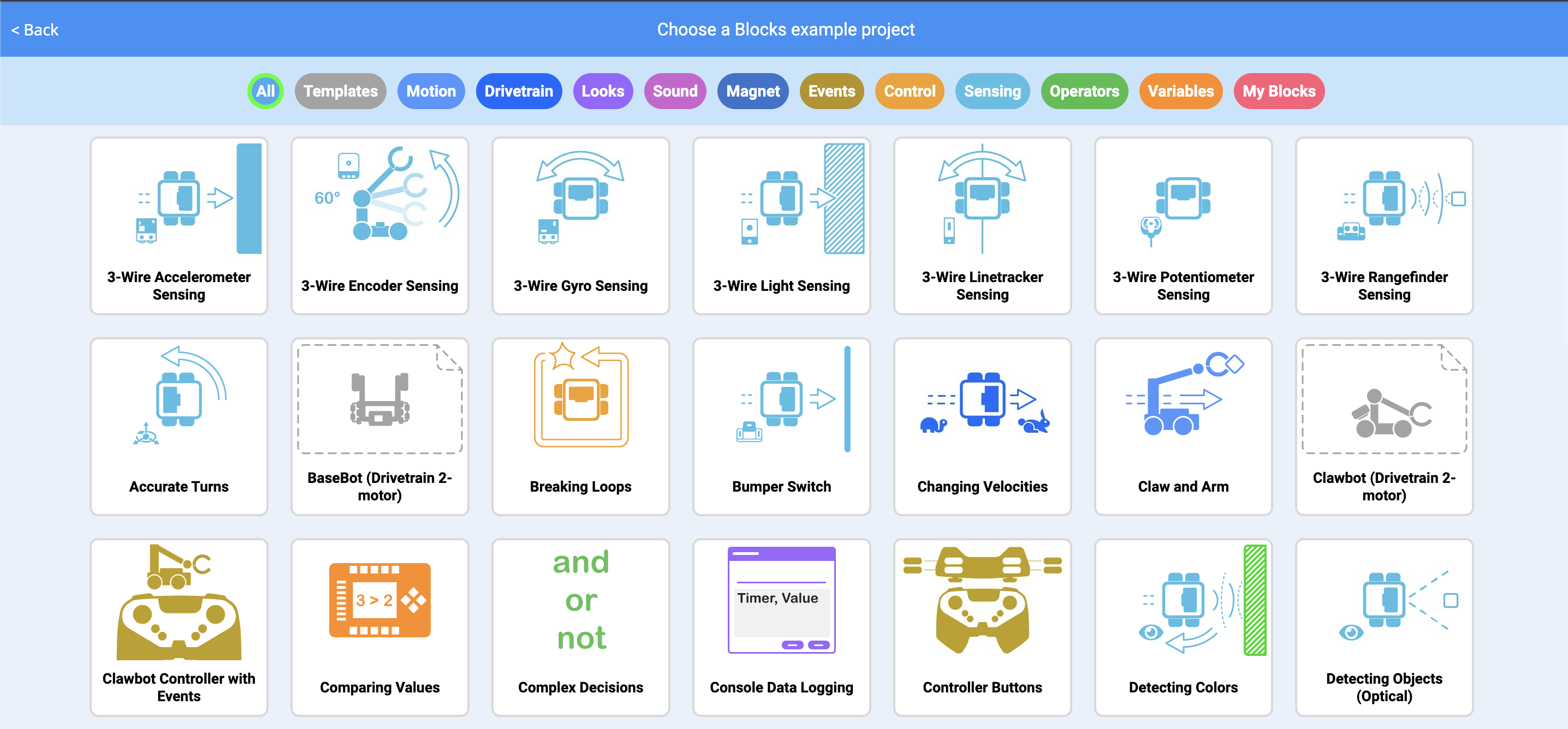

Pavyzdinių projektų meniu su įvairiais projektais skirtingose kategorijose.

Bus rodomos daugelio skirtingų projektų pavyzdžių piktogramos. Kiekviena piktograma žymi skirtingą projektą ir yra nuspalvinta pagal blokų kategorijas.

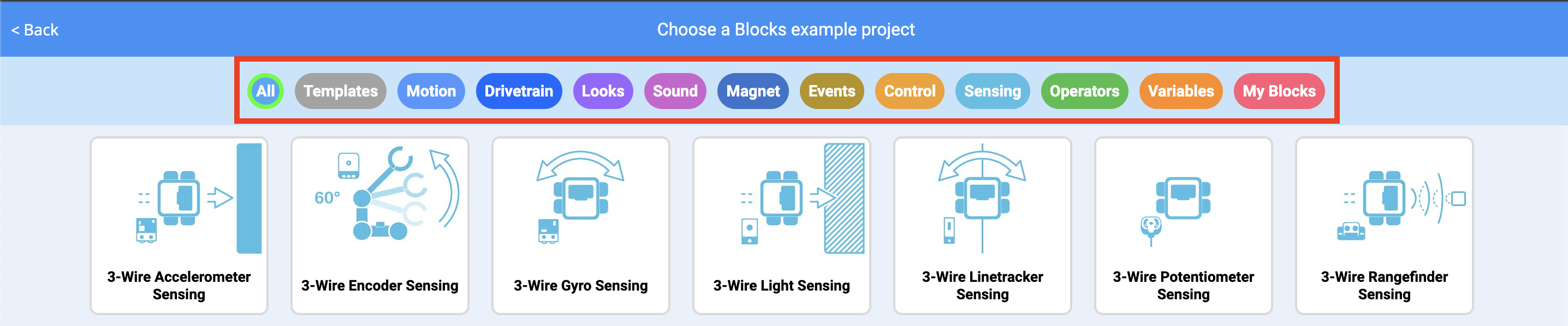

Pavyzdinis projektų meniu su paryškinta filtro juosta. Filtrų juostoje yra daug pavyzdinių projektų kategorijų.

Filtro juosta gali būti naudojama norint greitai rasti konkretaus tipo pavyzdį.

Pavyzdinių projektų meniu su paryškintu pavyzdiniu projektu „Keičiantys greičiai“.

Norėdami atidaryti bet kurį pavyzdį, pasirinkite jį iš meniu.

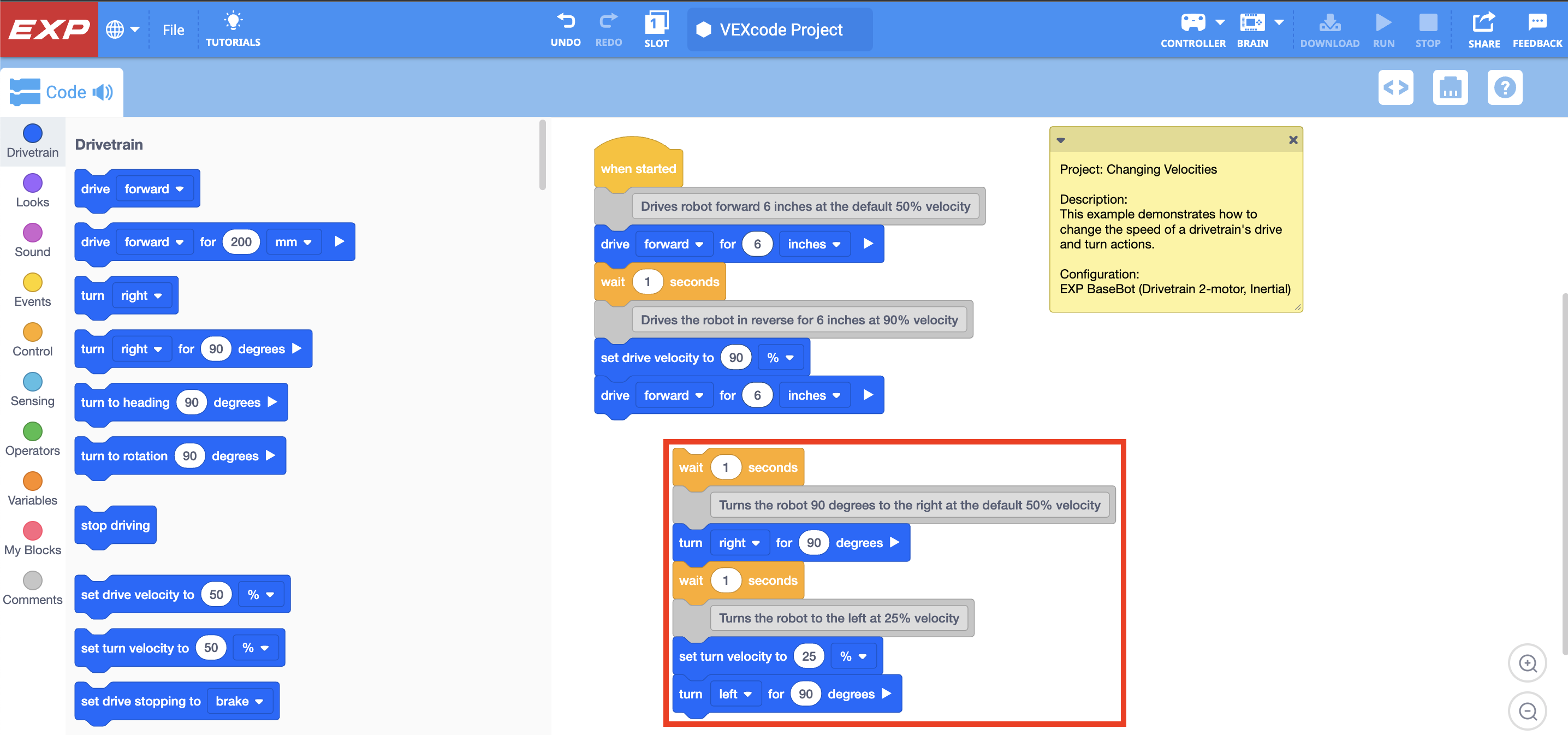

VEXcode EXP su atidarytu „Changing Velocities“ pavyzdiniu projektu, įskaitant projekto aprašymą ir projekto blokinį kodą. Vartotojas modifikavo projektą atjungdamas dalį steko, ir šis pakeitimas yra paryškintas.

Pavyzdinio pagrindinio projekto blokai bus užpildyti darbo srityje. Šiuos blokus ir jų parametrus galima keisti arba pašalinti. Norint modifikuoti pavyzdinį projektą, galima pridėti papildomų blokų.

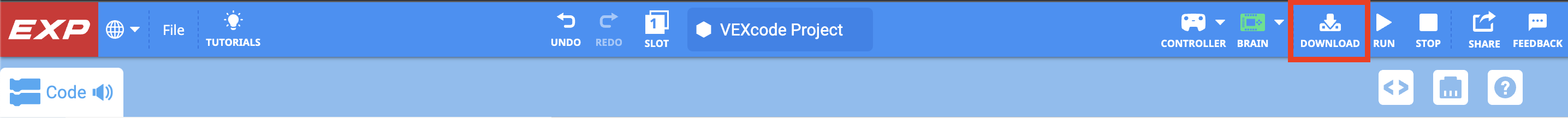

„VEXcode EXP“ įrankių juosta su paryškinta atsisiuntimo piktograma tarp smegenų ir vykdymo piktogramų.

Išsaugokite ir atsisiųskite pavyzdį, kad išbandytumėte jį savo robote.

Šablonų naudojimas

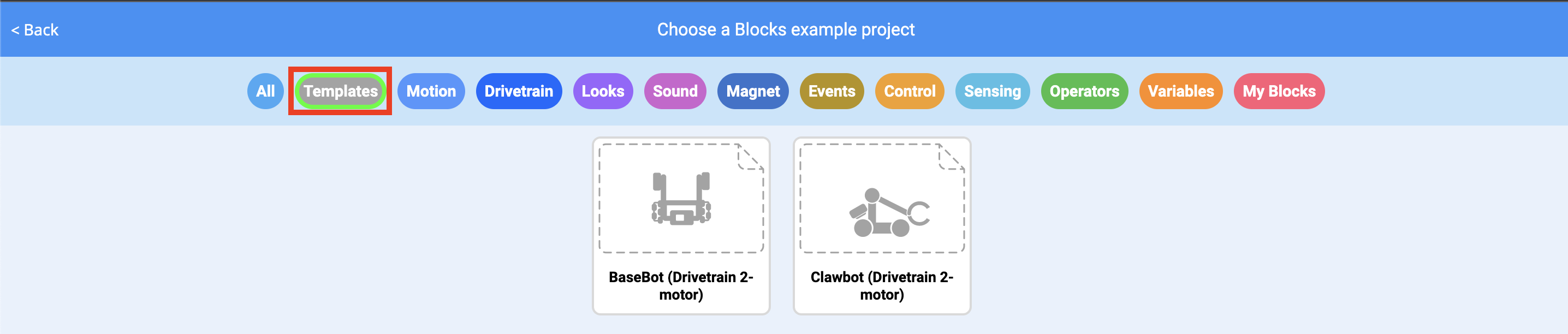

Pavyzdinių projektų meniu su paryškinta šablonų kategorija filtro juostoje.

Taip pat yra specialus pavyzdys, vadinamas šablonu.

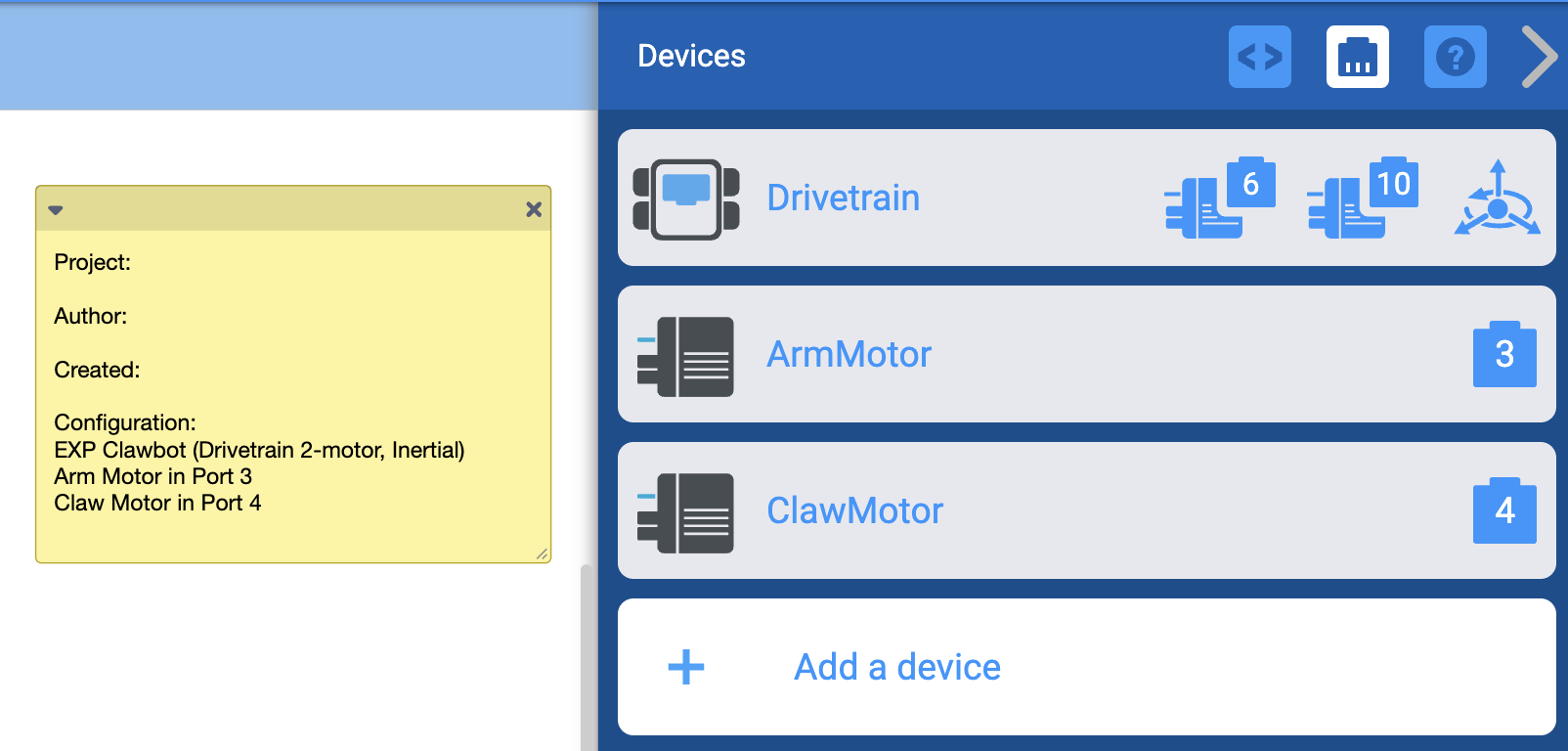

Atidarytas „VEXcode EXP“ su šablono pavyzdžio projektu, įskaitant sukonfigūruotus įrenginius ir pastabą su projekto aprašymu. Šone atidaromas įrenginių meniu, kad būtų parodyta, jog įrenginiai yra iš anksto sukonfigūruoti tam tikriems prievadams.

Šablonai turi specialią piktogramą ir naudojami tuščiam projektui su iš anksto nustatyta įrenginio konfigūracija sukurti.

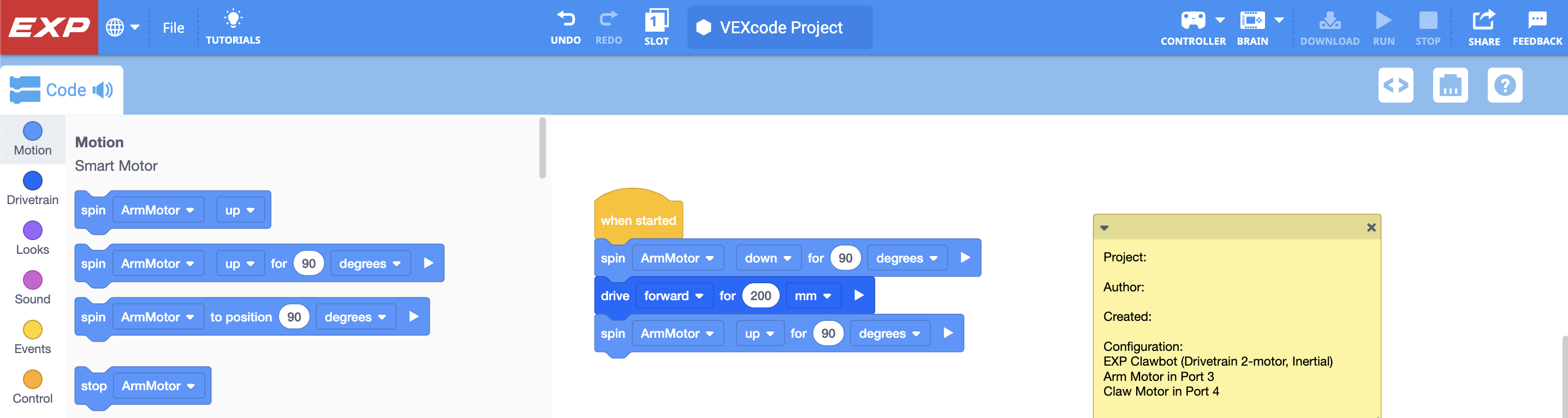

VEXcode EXP su „Clawbot Drivetrain 2“ variklio šablono pavyzdžio projektu, atidarytu darbo erdvėje. Vartotojas prie projekto pridėjo keletą blokų, skirtų valdyti rankos variklį.

Jei naudojate standartinį robotą, pvz., „Clawbot“, norint greitai pradėti naują projektą, galima naudoti šabloną.

Pastabos blokuose Projektų ir šablonų pavyzdžiai

VEXcode darbo srityje rodomas tuščias užrašas su pranešimu „Pasakyk ką nors“, raginančiu vartotoją redaguoti jo tekstą.

Kiekviename pavyzdiniame projekte ir šablone yra pastaba darbo srityje.

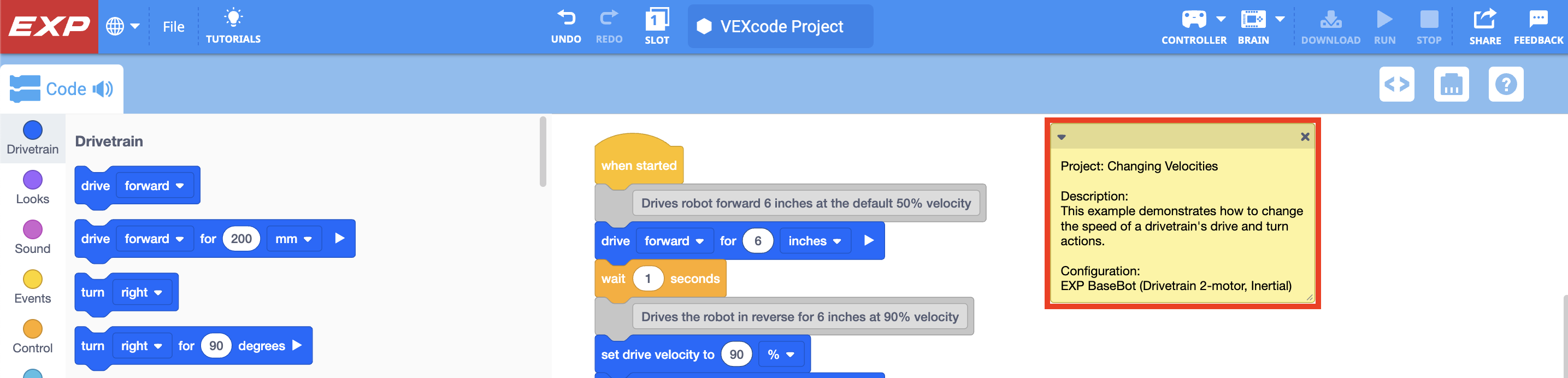

VEXcode EXP su atidarytu „Changing Velocities“ pavyzdiniu projektu ir paryškintu aprašymo pastaba.

Pavyzdiniame projekte pastaboje pateikiama trumpa projekto veiklos santrauka ir įrenginio konfigūracijos sąrašas.

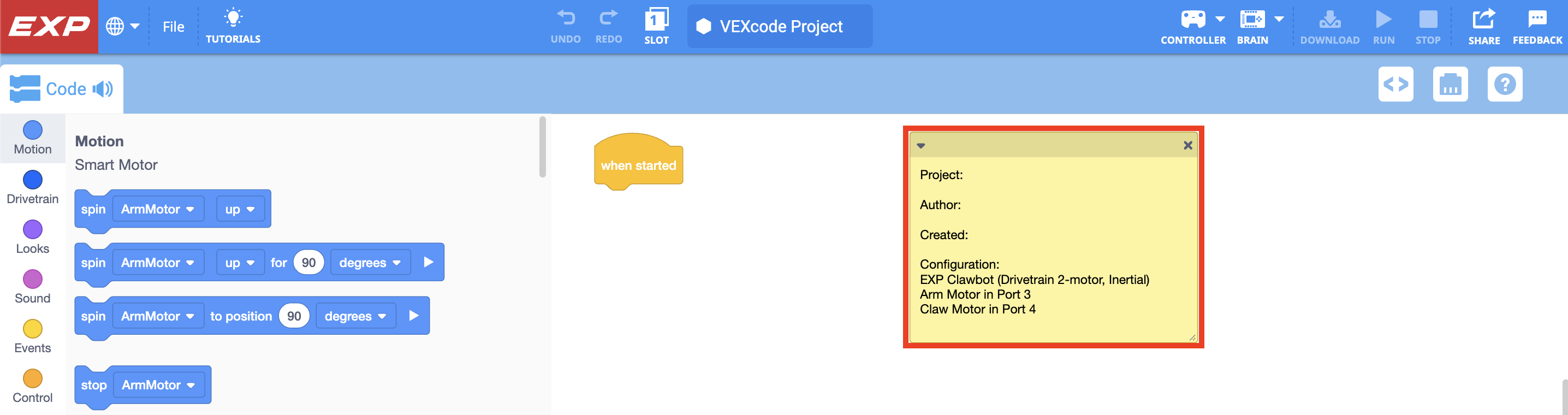

VEXcode EXP su atidarytu šablono pavyzdiniu projektu ir paryškintu aprašymo užrašu. Šiame šablone naudojami keli įrenginiai, ir kiekvienas įrenginys yra nurodytas pastabos skiltyje „Konfigūracija“.

Šablone apraše nurodoma, kurie įrenginiai nurodyti konfigūracijoje.

Pastabos gali būti naudojamos tam tikrai projekto informacijai dokumentuoti. Norėdami gauti daugiau informacijos apie pastabas, peržiūrėkite VEXcode EXP straipsnį pastabų naudojimas blokų projekte.
