V5 Brain의 장치 화면은 Brain 및 Brain에 연결된 장치에 대한 데이터와 값을 볼 수 있는 유용한 도구입니다.

홈 메뉴가 표시된 화면에서 뇌가 켜졌습니다.

브레인의 홈 버튼을 길게 눌러 V5 로봇 브레인을 켜세요.

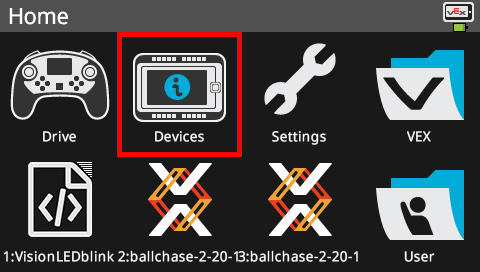

홈 메뉴에 뇌 화면이 표시되고 장치 옵션이 강조 표시됩니다.

장치 아이콘을 탭하세요.

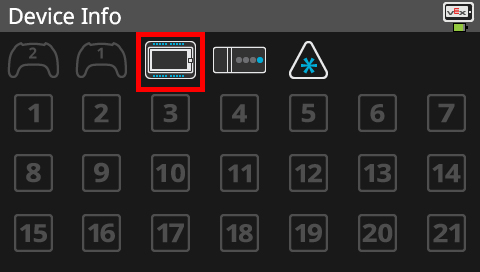

Brain 화면은 모든 Brain의 스마트 포트와 연결된 장치 목록이 있는 장치 정보 메뉴에 표시됩니다. 장치 정보 메뉴의 Brain 아이콘은 항목을 선택하여 해당 정보 메뉴를 열 수 있음을 나타내기 위해 강조 표시됩니다.

그러면 장치 정보 페이지가 열립니다. 두뇌의 스마트 포트에 연결된 모든 항목은 포트 1-21에 표시됩니다. 3선 장치는 삼각형 아이콘 아래에 표시됩니다.

항목에 대한 장치 정보를 열려면 아이콘을 누르세요. 이 예에서는 두뇌 아이콘을 탭하세요.

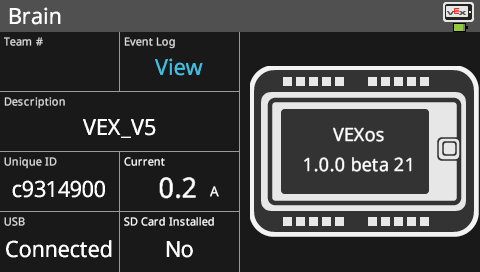

뇌 정보는 뇌에 대한 정보를 나열한 뇌 정보 메뉴에 표시됩니다. 정보 카테고리에는 팀 번호, 이벤트 로그, 설명, 고유 ID, 현재, USB, 설치된 SD 카드, VEXos가 있습니다.

이름, VEXos 버전 및 기타 정보를 포함한 Brain의 값이 표시됩니다.

장치 화면을 사용하여 모터 및 센서와 같이 V5 Brain에 연결된 다른 장치의 값과 데이터를 볼 수도 있습니다. 다양한 기능으로 장치 화면을 사용하는 방법에 대해 자세히 알아보려면 다음 문서를 참조하세요.
