VEX 123 жинағын алған кезде барлығын реттеу үшін бірнеше әрекеттерді орындауға болады. Бұл мақалада 123 роботы мен кодерді пайдалануға дайындау негіздері қарастырылады.

VEX 123 робот жинағы, оның ішінде көк түсті 123 робот, пластик кодтау карталары салынған VEX кодер, әртүрлі әрекеттер мен шарттарға арналған кодтау карталарының қосымша дестелері және Art Ring.

123 Робот

123 роботын зарядтаңыз

123 роботын пайдалануды бастау үшін алдымен оны зарядтау керек.

123 Робот USB C кабелімен зарядталуда.

USB-C кабелін 123 роботындағы зарядтау портына жалғаңыз. Кабельдің екінші ұшын қуат көзіне қосыңыз.

123 роботын зарядтау туралы қосымша ақпаратты көру және әртүрлі индикатор шамдарының нені білдіретінін білу үшін жерге өтіңіз.

123 роботын қосыңыз

Осы анимацияда көрсетілгендей 123 роботын «ояту» үшін дөңгелектерді бет бойымен итеру арқылы 123 роботын қосыңыз. Индикатор шамы импульсті бастайды және сіз 123 робот қосылғанын және кодтауға дайын екенін көрсететін іске қосу дыбысын естисіз.

Кодтау үшін түртіңіз

123 роботын кодтауды оның экранындағы бес сенсорлық түйменің бірін басу арқылы бастауға болады:

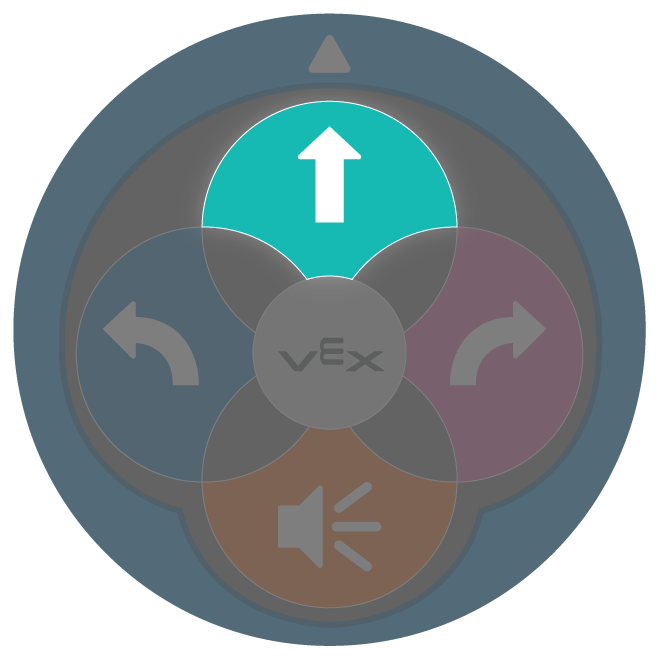

123 роботының алдыңғы жағындағы жылжыту түймесі бөлектелген.

Жылжыту түймесі 123 роботты бір «қадам» алға жылжытады.

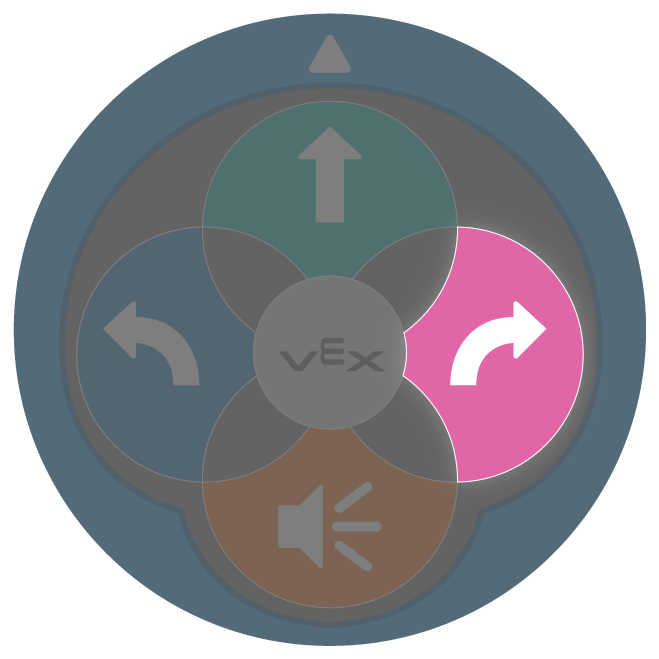

123 роботының оң жағындағы оң жақ түймешік бөлектеледі.

Оң жақ түйме 123 роботты 90 градусқа оңға бұрады.

123 роботының артқы жағындағы дыбыс түймесі бөлектелген.

«Дыбыс» түймесі 123 роботына қоңыр дыбысты шығарады.

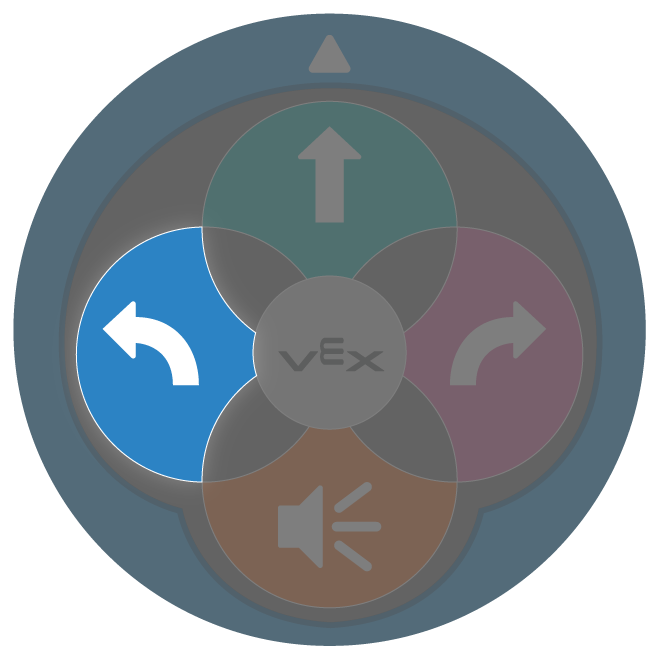

123 роботының сол жағындағы сол жақ түйме бөлектелген.

Сол жақ түйме 123 роботты 90 градусқа солға бұрады.

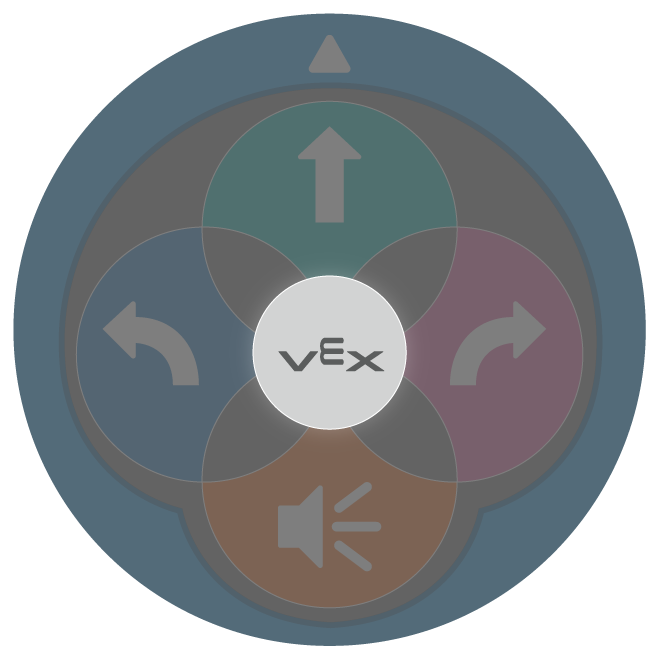

123 роботының ортасындағы Бастау түймесі бөлектелген.

Start түймесі кодталған әрекеттерді сенсорлық түймелерді басқан ретпен орындайды.

Жобаны өшіру

123 роботын осы анимацияда көрсетілгендей жобаны өшіру үшін дыбыс шыққанша шайқаңыз.

Роботты өшіріңіз

123 роботын өшіру үшін, осы анимацияда көрсетілгендей, шам сары түске боялғанша және дыбыс шыққанша «Бастау» түймесін 3 секунд басып тұрыңыз.

123 Кодер

Кодер және Кодер карталары 123 роботын кодтаудың экрансыз әдісін ұсынады.

Кодерге батареяларды орнату

Батарея есігі бұрап алынған және 2 AAA батареясы орнатылған VEX кодерінің артқы көрінісі.

Біріншіден, батареяларды кодерге орнатыңыз. Кодердің артқы жағындағы батарея есігін ашу үшін шағын бұрағышты пайдаланыңыз және 2 AAA батареясын орнатыңыз. Батареяларды орнату және Кодерді пайдалану туралы қосымша ақпарат алу үшін осы жерге өтіңіз.

Кодерді қосу

Кодерді қосу үшін анимацияда көрсетілгендей «Бастау» түймесін басыңыз.

Кодерді жұптау

123 роботын Кодермен жұптау үшін Кодердегі Бастау және Тоқтату түймелерін және 123 роботындағы сол және оң жақ сенсорлық түймелерді бес секунд бойы 123 роботы дыбысты ойнағанша және оның жарығы осы анимацияда көрсетілгендей Кодердегі жасыл шаммен синхронды түрде ақ болып жыпылықтағанша басыңыз.

Кодерді пайдалану

Кодер карталарын осы анимацияда көрсетілгендей, қорғаныс қақпағының астындағы Кодер ұяшығына сырғыту арқылы оң жақтан салыңыз.

Бастау түймешігі бөлектелген Кодердің жоғарғы жағы.

Барлық қажетті кодер карталары салынғаннан кейін 123 роботында жобаңызды бастау үшін Бастау түймесін басыңыз.

Кез келген Кодер картасы ұяшығы жасыл түспен түспесе, қосымша ақпарат алу үшін Coder VEX Library ақаулықтарын жою мақаласын қараңыз.

Кодерді өшіру

Кодерді өшіру үшін осы анимацияда көрсетілгендей Кодердің жоғарғы жағындағы индикатор шамы сөнгенше Тоқтату түймесін басып тұрыңыз.

VEX коды 123

VEXcode 123 – сіз және сіздің студенттеріңіз 123 роботын бағдарламалау үшін пайдалана алатын блок негізіндегі кодтау платформасы. Оны code123.vex.com мекенжайында онлайн пайдаланыңыз немесе code.vex.comсайтынан жүктеп алыңыз.

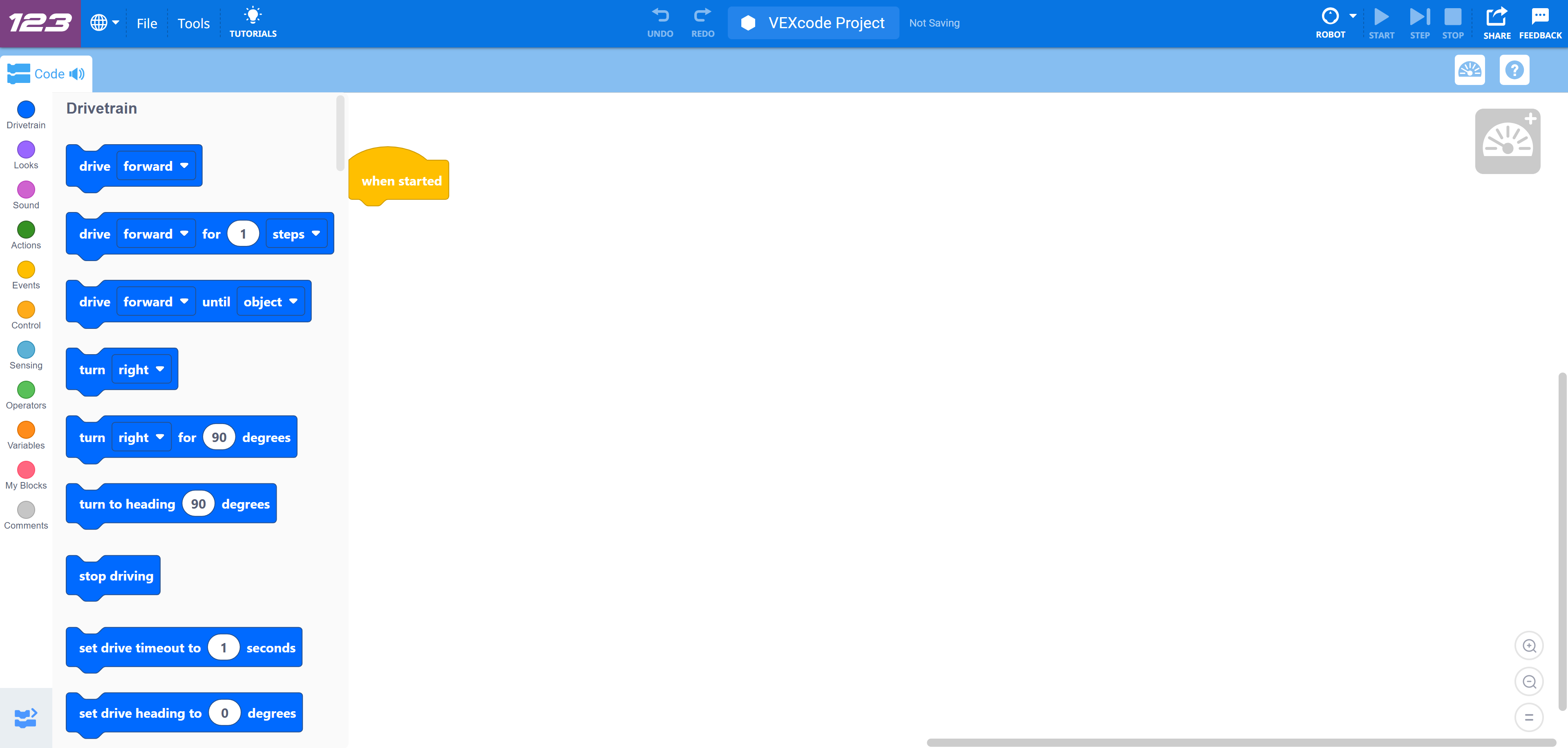

Кодтау аймағында іске қосылған кезде сары блогы бар VEXcode 123 жұмыс кеңістігі және сол жақта алға, оңға бұрылу және қозғалысты тоқтату опцияларын қоса, көк Drivetrain блоктарының тізімі. Жоғарғы мәзір VEXcode жобасын және кодты іске қосу және сақтау үшін басқару элементтерін көрсетеді.

Құрылғыңызға VEXcode 123 орнату жолы туралы ақпарат алу үшін осы жерге өтіңіз.

123 Robot Art Ring

Art Ring дизайнының үш мысалы 123 роботта, біреуі құбыжық, біреуі қоқиқаз және бір желкенді қайықта.

Art Ring - бұл сізге және сіздің студенттеріңізге 123 роботына шығармашылық элементтер қосуға мүмкіндік беретін қосымша.

Art Ring қолданбасын пайдалану туралы қосымша ақпарат алу үшін осы жерге өтіңіз.

Қосымша ресурстар

Сыныпта VEX 123 пайдалану жолы туралы қосымша ақпарат алу үшін осы жерге өтіңіз.

VEX Classroom қолданбасын бірден бірнеше 123 роботты басқару үшін қалай пайдалану керектігін білу үшін осы жерге өтіңіз.
