インストールする前に、充電された VEX IQ バッテリーが必要です。

注: この記事の画像は (第 1 世代) Brain を示しています。(第 2 世代) Brain にバッテリーを取り付ける場合は同じ手順に従ってください。

バッテリーを取り付ける

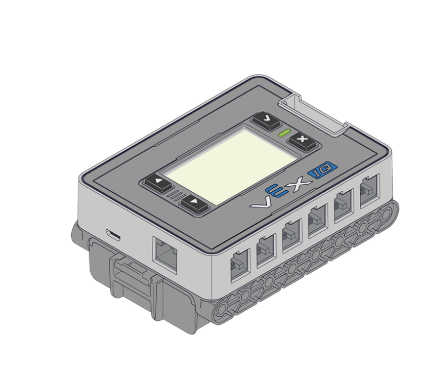

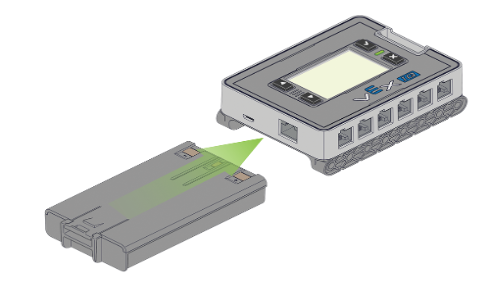

図は、バッテリーが IQ Brain に接続されていることを示しています。矢印は、バッテリーを Brain の下部にある充電ポートに差し込む必要があることを示しています。バッテリーは、ラッチがブレインと反対側を向くように配置されています。バッテリーを接続した IQ Brain。

バッテリーを VEX IQ Brain にスライドさせて、バッテリーが正しく完全に挿入されたことを示すカチッという音を聞きます。

図は、ロボットバッテリーをブレインから取り外す 2 つの手順を示しています。最初のステップには、バッテリーのラッチを指す矢印があり、押し下げる必要があることを示しています。 2 番目のステップでは、バッテリーがブレインからスライドして出てきます。

バッテリーの端にあるラッチを押して、Brain から引き出します。

注: バッテリーをもう一方の端から押すと、バッテリーを取り外すのに役立ちます。

注: バッテリーを 2 週間以上保管する場合は、必ず Brain から取り外してください。
