Aggiornamento del firmware VEX IQ (1a generazione) con l'utilità VEXos – Biblioteca VEX

Utilizzi VEX IQ (2a generazione) con VEXcode IQ basato su app? Vedi questo articolo.

I dispositivi intelligenti VEX IQ, tra cui il cervello, il controller, il motore intelligente e i sensori, contengono i propri processori interni ed eseguono uno speciale software denominato firmware. Il firmware VEX IQ si chiama VEXos.

VEXos è un sistema operativo per la robotica che sfrutta la flessibilità e la potenza dell'hardware VEX per rispondere alle esigenze della competizione e alle diverse esigenze della formazione in robotica. Questo sistema operativo utilizza l'elaborazione in tempo reale per operazioni ripetibili alle velocità più elevate possibili.

Il VEX IQ Brain è codificato utilizzando VEXcode IQ. VEXcode IQ richiede i VEXos più aggiornati perché:

Ogni aggiornamento di VEXcode IQ richiederà l'installazione della versione più recente del firmware VEXos sul Brain prima di poter scaricare i progetti.
Gli aggiornamenti VEXos includono correzioni per bug noti e aggiunte software necessarie per far funzionare tutti i nuovi dispositivi incorporati nella linea di prodotti VEX IQ.
Gli aggiornamenti consentono l'utilizzo di funzionalità di programmazione avanzate.

L'aggiornamento regolare del firmware garantisce il corretto funzionamento dei dispositivi intelligenti VEX IQ. Se il tuo Brain non si connette a VEXcode IQ o l'icona del Brain è arancione nella barra degli strumenti di VEXcode IQ, devi aggiornare il firmware.

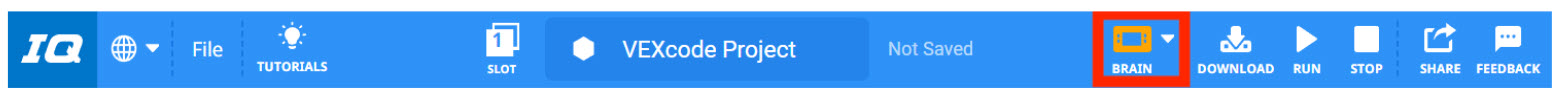

VEXcode IQ con un'icona arancione a forma di cervello sulla barra degli strumenti per indicare che il firmware del cervello non è aggiornato.

Nota: assicurarsi che VEXcode IQ o qualsiasi altra applicazione VEXcode sia chiusa prima di tentare di aprire VEXos Utility. Entrambe le applicazioni non possono essere aperte e in esecuzione contemporaneamente.

Download di VEXos

Icona dell'app VEXos Utility.

Il firmware VEXos è un'applicazione separata e deve essere sul tuo dispositivo Windows o Mac.

Screenshot dell'articolo della libreria VEX con link per scaricare l'utilità del firmware VEXos.

Per ulteriori informazioni sull'installazione di VEXos sul tuo dispositivo, visualizza questi articoli dalla Libreria VEX:

Utilizzo di VEXos per aggiornare VEX IQ

Dopo aver scaricato e installato l'applicazione VEXos, è possibile aggiornare il firmware del tuo IQ Brain, dei motori associati e dei sensori completando i seguenti passaggi:

Cervello collegato a un computer portatile tramite un cavo USB.

Utilizzando il cavo USB, collega il tuo dispositivo all'IQ Brain.

Cervello con il pulsante di controllo evidenziato per indicare che è necessario premerlo per accendere il Cervello.

Accendi il cervello QI.

Icona dell'app VEXos Utility.

Avvia l'utilità VEXos.

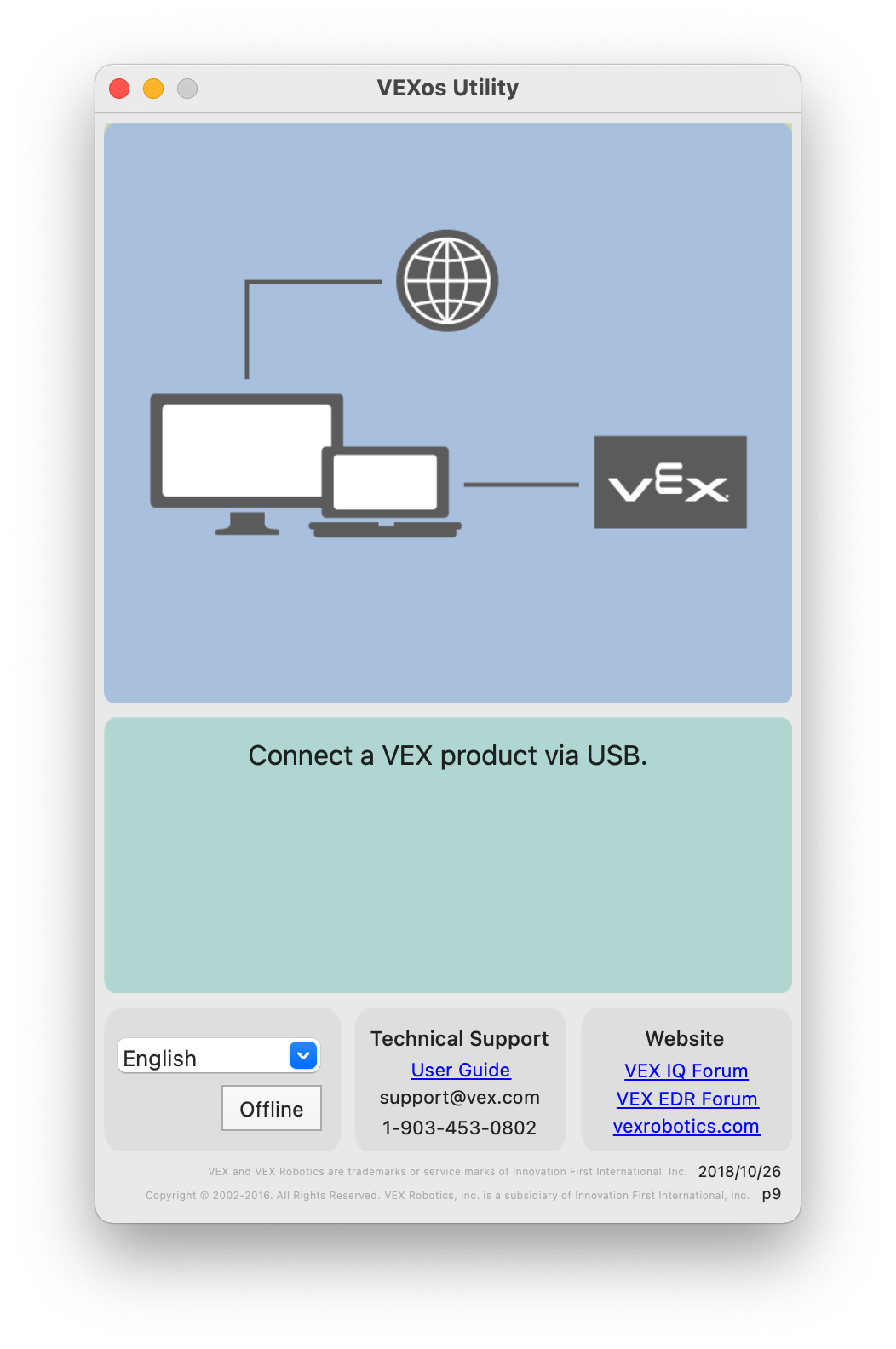

Screenshot della finestra di VEXos Utility con il messaggio Collega un prodotto VEX tramite USB. Un diagramma indica che il computer deve essere connesso a Internet e a un prodotto VEX per poter aggiornare il firmware di quel prodotto.

Assicurarsi che tutti i dispositivi elettronici (motori intelligenti, sensorie controller collegato) siano collegati all'IQ Brain.

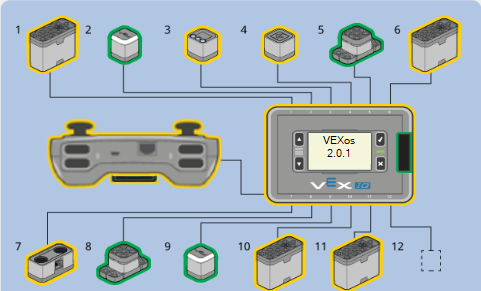

Screenshot della finestra di VEXos Utility con un Brain connesso tramite USB. Il cervello e tutte le sue connessioni sono mostrati in uno schema, inclusi 11 dispositivi Smart Port e il controller. Alcuni dispositivi, tra cui il Brain, sono evidenziati in giallo, a indicare che il loro firmware non è aggiornato.

Le parti che devono essere aggiornate sono evidenziate in giallo.

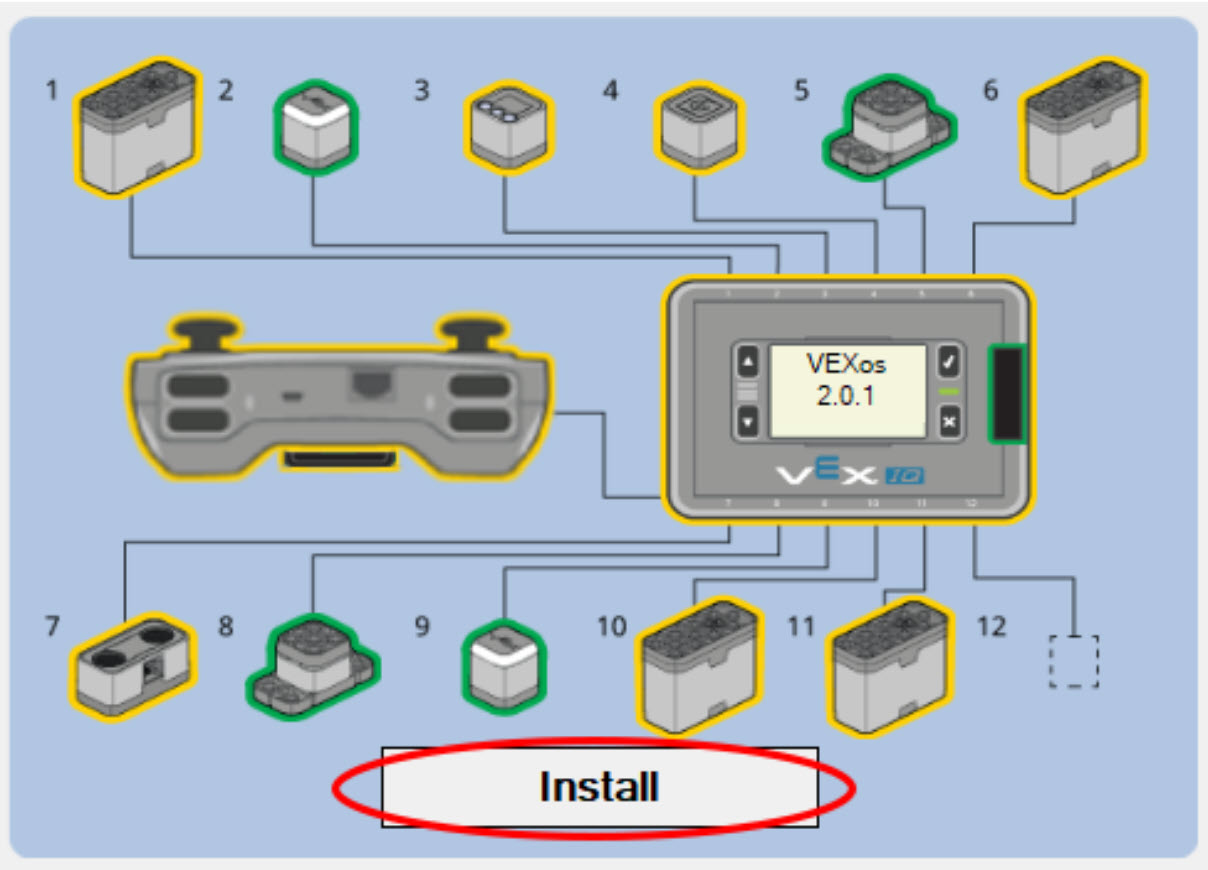

Screenshot della finestra di VEXos Utility con un Brain connesso tramite USB. Alcuni dispositivi nel diagramma sono evidenziati in giallo, a indicare che il loro firmware non è aggiornato. Il pulsante Installa qui sotto è evidenziato.

Selezionare 'Installa' su VEXos Utility e non scollegare alcun cavo né chiudere l'utility fino al completamento dell'aggiornamento.

Nota: L'IQ Brain potrebbe riavviarsi durante il processo di aggiornamento. Riaccendi IQ Brain solo se richiesto.

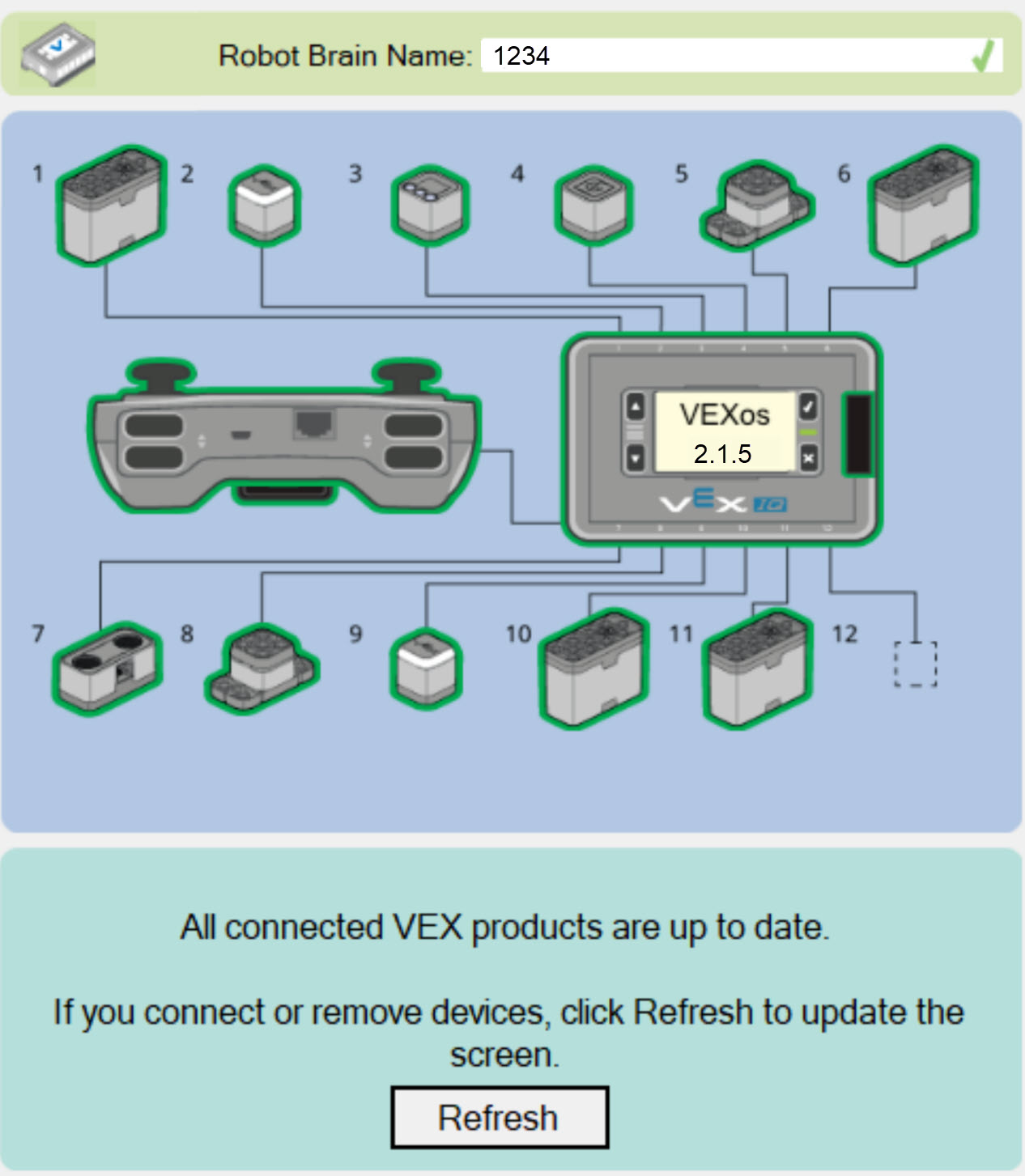

Una volta completato l'aggiornamento, sentirai un segnale acustico e vedrai il messaggio "Tutti i prodotti VEX connessi sono aggiornati". A questo punto puoi scollegare l'IQ Brain dal computer. Hai aggiornato con successo il firmware per l'IQ Brain e i componenti collegati!

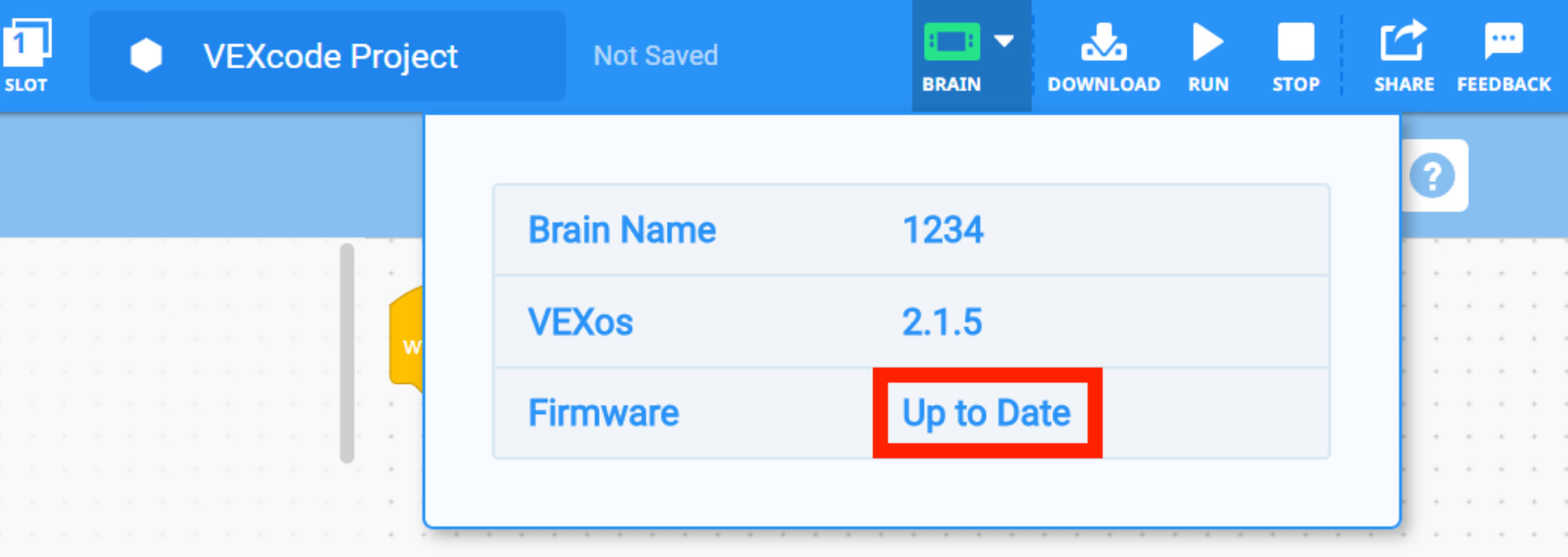

VEXcode IQ con un'icona verde a forma di cervello sulla barra degli strumenti per indicare che il firmware del cervello è aggiornato. Si apre il menu a discesa Brain, il Firmware elencato è evidenziato e riporta la dicitura Aggiornato.

Ora, quando colleghi il tuo IQ Brain a VEXcode IQ, nella barra degli strumenti apparirà un'icona verde a forma di cervello anziché arancione. Ora potrai scaricare ed eseguire i progetti VEXcode IQ.
