VEXcode Pro V5 offre agli utenti un'autentica esperienza di programmazione man mano che diventano programmatori più esperti. Che tu stia passando da un linguaggio basato su blocchi o che tu sia un programmatore esperto basato su testo, il seguente articolo coprirà le funzionalità principali dell'interfaccia utente (UI) di VEXcode Pro V5.

Screenshot dell'interfaccia utente testuale VEXcode V5, che mostra vari blocchi di programmazione e strumenti per la programmazione robotica, progettati per tutorial didattici nella categoria robotica V5.

finestre

Screenshot del menu File in VEXcode V5, che mostra le opzioni per creare, aprire, salvare ed esportare file, insieme ad altre impostazioni e strumenti per gli utenti nella sezione tutorial V5.

Mac

Schermata del menu File su un Mac, che mostra varie opzioni file come Nuovo, Apri, Salva e Stampa, relative ai tutorial V5.

Selezionando File si apre il menu File con le seguenti opzioni:

finestre

Schermata del menu Modifica in Vex V5, che mostra varie opzioni per modificare le impostazioni e le configurazioni del progetto, pertinenti ai tutorial sull'uso del software di robotica Vex.

Mac

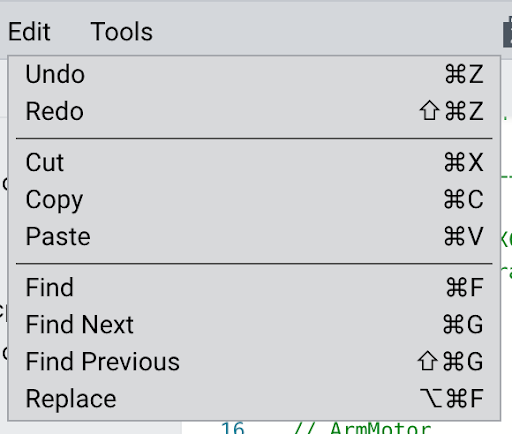

Schermata del menu Modifica su un Mac, che mostra varie opzioni di modifica nel software V5, tra cui le funzioni taglia, copia, incolla, annulla e ripristina.

Selezionando Modifica si apre il menu Modifica delle opzioni di modifica

finestre

Schermata del menu Strumenti nel software VEX V5, che mostra varie opzioni di strumenti per gli utenti, tra cui strumenti di programmazione e configurazione, progettati per assistere nei tutorial di robotica.

Mac

Schermata del menu Strumenti nel software VEX V5, che mostra varie opzioni e funzionalità degli strumenti che gli utenti possono esplorare e utilizzare nei tutorial.

Selezionando Strumenti si apre le seguenti opzioni

Comprimi albero file ridurrà a icona il pannello dell'albero file per ingrandire l'area di modifica.

Screenshot del tutorial sulla descrizione della categoria V5, che mostra vari slot e le loro configurazioni in un formato visivo.

Project Slot consente agli utenti di selezionare uno degli otto slot sul Brain in cui verrà scaricato il progetto.

Schermata che mostra l'opzione "Abilita esperto" nel software Vex Robotics, che illustra il processo per gli utenti nella sezione Tutorial V5.

Nome progetto consente agli utenti di assegnare al progetto un nome per una facile consultazione.

Facendo clic su Nome progetto si apriranno i Dettagli progetto dove è possibile fare clic per abilitare le opzioni avanzate.

L'indicatore del controller sarà grigio se nessun controller è collegato, arancione se connesso ma non c'è collegamento radio con il cervello e verde quando connesso al cervello.
Informazioni sul cervello mostra se il cervello del robot V5 è collegato (verde) all'interfaccia utente, non connesso (grigio) o deve essere aggiornato (cervello verde con triangolo di avvertenza arancione).

Screenshot del processo di compilazione VEX V5, che mostra l'interfaccia e gli elementi del codice utilizzati nella programmazione per i tutorial di robotica.

Scarica progetto è il pulsante che appare quando Brain è connesso in modo che gli utenti possano scaricare il progetto nel Brain.

Nota: quando il cervello non è connesso, il pulsante Download viene sostituito dal pulsanteBuildmostrato qui:

Esegui consente all'utente di avviare il progetto tramite l'interfaccia utente dopo che è già stato scaricato sul robot.
Interrompi consente all'utente di interrompere il progetto tramite l'interfaccia utente.
Robot Config visualizza la configurazione del robot in modo che gli utenti possano aggiungere, rimuovere e modificare i dispositivi inclusi nella build del robot.
Aiuto fornisce all'utente un aiuto per i comandi individuale e/o fornisce il riferimento ai comandi.
Feedback consente agli utenti di valutare le proprie esperienze con l'interfaccia utente e inviare messaggi direttamente a VEX.
Split Editor viene utilizzato per dividere la schermata di modifica in modo che l'interfaccia utente abbia due schede per esaminare due file diversi all'interno del progetto o per esaminare parti diverse dello stesso file.
Mini mappa mostra agli utenti quale parte del file sorgente è attualmente visualizzata nella finestra dell'editor e consente all'utente di scorrere rapidamente l'intero file trascinando la sezione evidenziata.
File Tree fornisce agli utenti un elenco di cartelle e relativi file utilizzati all'interno del progetto in modo che gli utenti possano selezionare il file di input che desiderano modificare.
Comprimi le schede di output ridurrà a icona le schede di output per ingrandire l'area di modifica.
L'output elenca le informazioni sul salvataggio, la compilazione e gli errori generati.
Problemi elenca errori, avvisi e informazioni sui problemi.
Il terminale visualizza il testo stampato da un progetto utente in esecuzione sul cervello quando il cervello è collegato tramite USB diretta o tramite il controller. Consente inoltre all'utente di inviare testo al progetto in esecuzione nel cervello quando è connesso.
Cancella consente all'utente di eliminare i messaggi dai display Output e Terminale.
