Per collegare un braccio robotico a 6 assi a VEXcode EXP, devi prima accendere il braccio a 6 assi, e collegare direttamente il braccio a 6 assi al computer.

Diagramma che illustra come collegarsi a un braccio a 6 assi per applicazioni CTE (Career and Technical Education), con componenti etichettati e punti di collegamento per un corretto assemblaggio e funzionamento.

Apri VEXcode EXP e apri un nuovo progetto Arm.

Diagramma che illustra il processo di connessione per un braccio a 6 assi nell'istruzione professionale e tecnica, con i componenti etichettati e le istruzioni di cablaggio per una corretta configurazione.

L'icona del braccio robotico a 6 assi nell'angolo in alto a destra dello schermo sarà bianca, a indicare che nessun braccio robotico a 6 assi è attualmente collegato. Seleziona questa icona.

Diagramma che mostra il processo di connessione per un braccio a 6 assi in CTE, con componenti etichettati e istruzioni dettagliate per una corretta configurazione e integrazione.

Una volta selezionato, si aprirà una nuova finestra. SelezionaConnetti braccio per iniziare a connettere il tuo braccio robotico a 6 assi a VEXcode EXP.

Diagramma che illustra il processo di connessione per un braccio a 6 assi in un contesto CTE (Career and Technical Education), con componenti etichettati e cablaggio per una corretta configurazione.

SelezionaContinua.

Diagramma che illustra il processo di connessione per un braccio a 6 assi in un contesto di istruzione professionale e tecnica, con componenti etichettati e istruzioni di cablaggio.

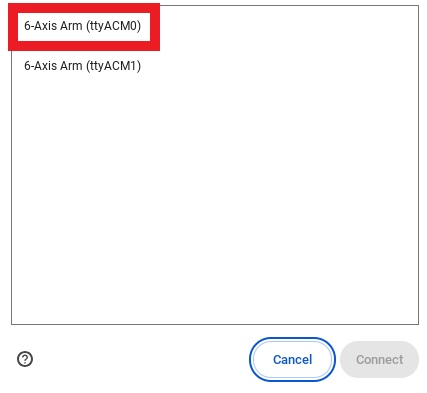

Seleziona la porta con il numero più piccolo. In questa schermata, 0 è inferiore a 1, quindi è selezionato.

Diagramma che illustra il processo di connessione per un braccio a 6 assi nell'istruzione professionale e tecnica, con componenti etichettati e istruzioni dettagliate per una corretta configurazione.

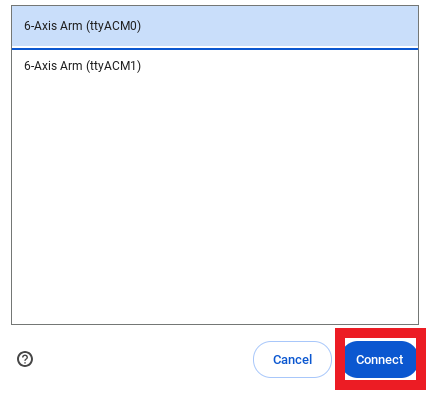

Una volta evidenziata la porta corretta, selezionare Connetti per completare la connessione del braccio robotico a 6 assi.

Diagramma che mostra come effettuare il collegamento a un braccio a 6 assi, illustrando i punti di cablaggio e di connessione per le applicazioni CTE (Career and Technical Education).

L'icona del braccio robotico a 6 assi diventerà verde, ciò indica che il braccio robotico a 6 assi è collegato correttamente e il suo firmware è aggiornato.

Diagramma che mostra il processo di connessione per un braccio a 6 assi nell'istruzione professionale e tecnica, illustrando i componenti necessari e i passaggi per una corretta configurazione.

Se l'icona del braccio a 6 assi è arancione, significa che il firmware non è aggiornato. Leggi questo articolo per scoprire come aggiornare il firmware del tuo braccio robotico a 6 assi.
