Saat menerbangkan Drone VEX AIR di Simulator Penerbangan VEX AIR, banyak pengaturan penerbangan dapat disesuaikan langsung pada Pengontrol Drone VEX AIR. Ini memberi Anda latihan tentang cara menyesuaikan pengaturan di lingkungan virtual dengan cara yang sama seperti saat menerbangkan drone di udara.

Untuk mempelajari lebih lanjut tentang penggunaan Simulator Penerbangan VEX AIR, baca artikel ini.

Pengaturan Penerbangan pada Pengontrol

Saat terbang, Anda dapat menyesuaikan Batas Ketinggian Z drone, Mode Kemudi , dan Mode Pergerakan dari pengontrol.

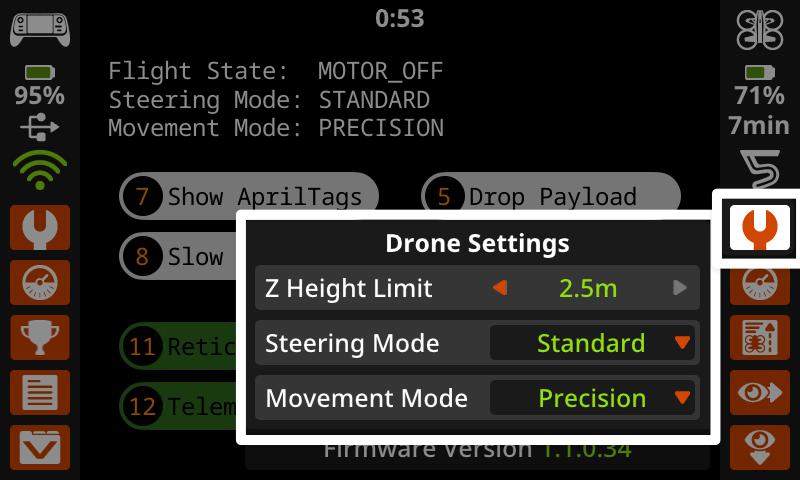

Tampilan dekat layar pengontrol dengan ikon pengaturan drone dan menu yang terbuka. Menu tersebut menampilkan pengaturan yang tercantum dalam teks beserta nilai defaultnya.

Pilih ikon Drone Settings di sisi kanan layar kontroler untuk membuka menu. Perubahan apa pun yang dilakukan akan diterapkan segera saat Anda sedang terbang di simulator.

Z Batas Ketinggian - Pilih panah untuk menaikkan atau menurunkan ketinggian maksimum yang dapat diterbangkan drone. Tinggi Z maksimum adalah 2,5 m (8 kaki).
Mode Kemudi - Gunakan menu tarik-turun untuk memilih kemudi standar atau tanpa kepala.
Mode Pergerakan - Gunakan menu tarik-turun untuk memilih mode Presisi, Seimbang, atau Performa.

Pilih tombol lagi untuk menutup menu dan kembali ke layar sebelumnya.

Mengendalikan Drone Saat Terbang

Kontrol tambahan dapat diakses pada layar pengontrol saat menerbangkan drone di simulator penerbangan. Banyak dari kontrol ini menyertakan beberapa cara untuk mengubah atau mengakses pengaturan. Masing-masing opsi di bawah ini akan menjelaskan di mana kontrol tersebut dapat ditemukan: melalui Layar Fly Default atau melalui opsi menu lainnya.

Modul Pengendalian

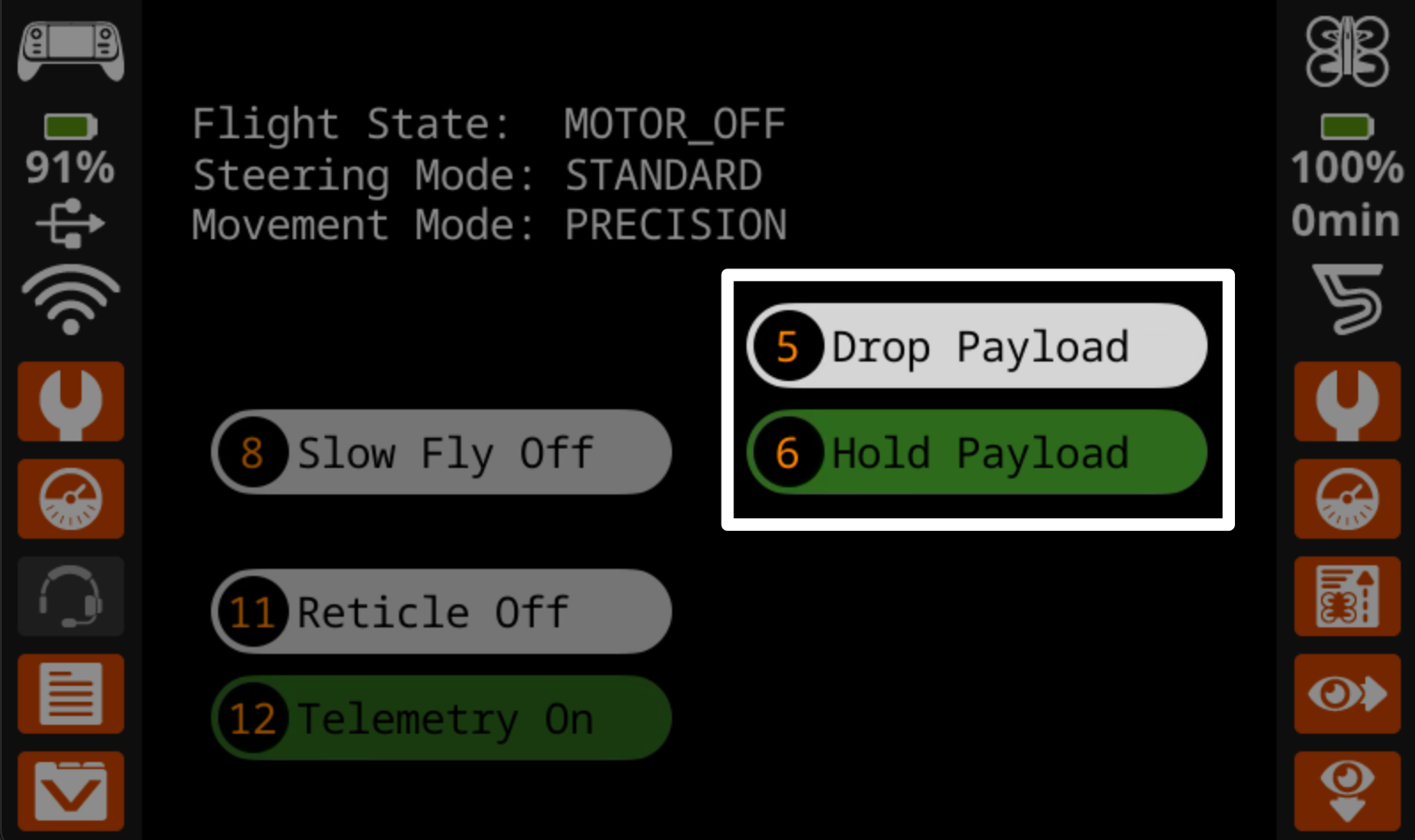

Tampilan dekat layar kontroler dengan layar terbang default terbuka dan sorotan pada dua tombol bertuliskan "Lepaskan Muatan" dan "Tahan Muatan".

Dari Layar Fly Default

Saat dalam penerbangan, tombol sentuh pada Layar Kontrol Terbang Default dapat digunakan untuk memanipulasi modul yang saat ini terpasang pada drone. (Modul dipilih dalam Daftar Periksa Pra-Penerbangan simulator.Angka-angka pada tombol di layar sesuai dengan angka-angka pada tombol kontroler fisik, yang juga dapat digunakan di simulator.

Modul Pengait Bermotor - Pilih Tahan Muatan (atau tombol 6) atau Jatuhkan Muatan (atau tombol 5) untuk menggerakkan pengait ke bawah atau ke atas.
Modul Magnet - Pilih Drop Payload (atau tombol 6) untuk melepaskan kargo yang ditahan.

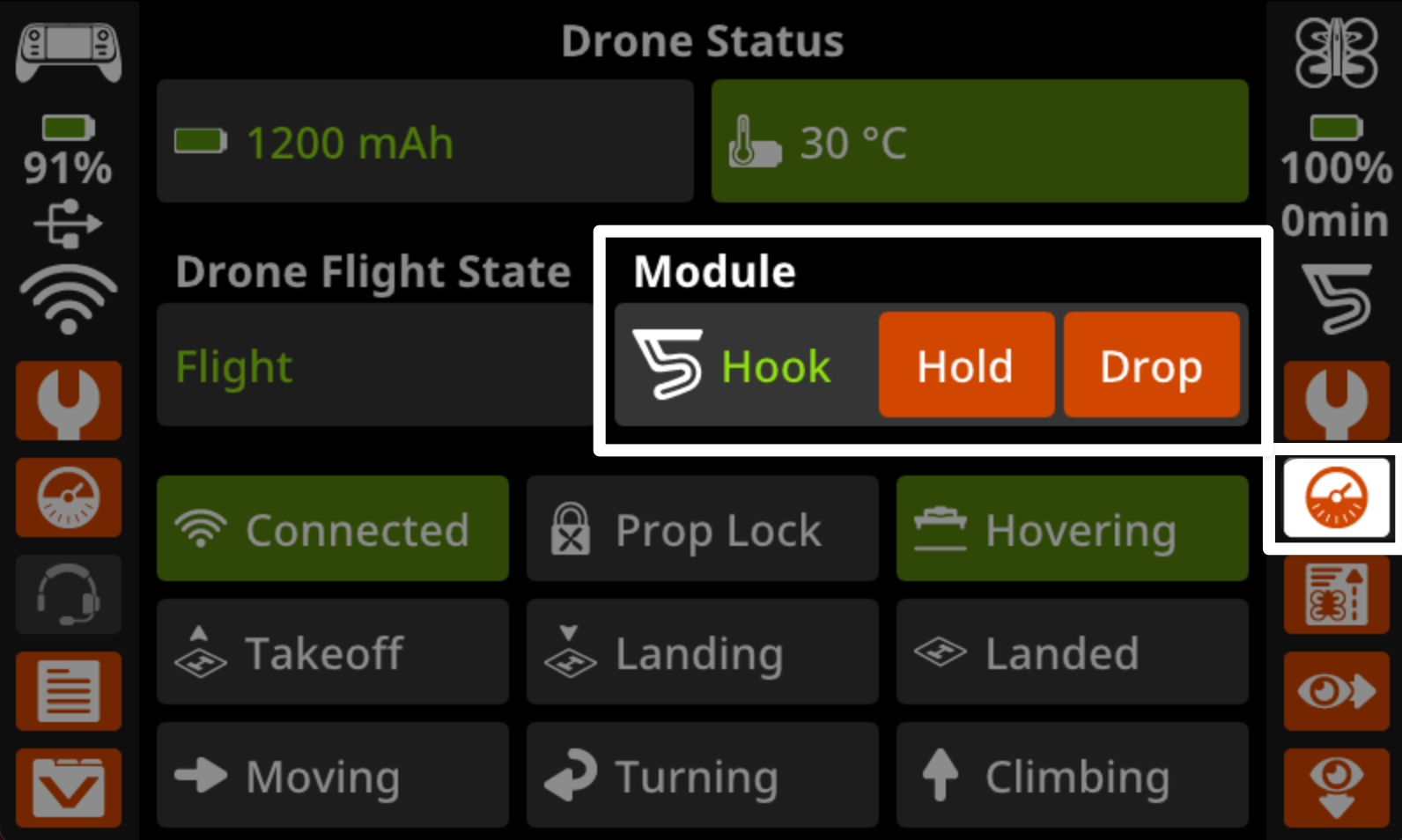

Tampilan dekat layar pengontrol dengan layar status drone terbuka dan sorotan pada bagian modul. Ini menunjukkan bahwa Hook dipilih sebagai modul dengan tombol untuk menahan dan melepaskan.

Dari Status Drone

Memilih ikon Drone Status di sisi kanan layar pengontrol akan membuka menu yang menampilkan pembaruan status waktu nyata dari drone di simulator. Anda dapat mengoperasikan modul pada drone menggunakan tombol Tahan atau Jatuhkan di pengaturan Modul, seperti yang ditunjukkan di sini.

Modul Pengait Bermotor - Tombol Hold dan Drop menggerakkan pengait ke bawah dan ke atas.
Modul Magnet - Tombol Drop melepaskan kargo yang tertahan.

Pilih ikon Drone Status lagi untuk menutup menu dan kembali ke layar sebelumnya.

Mengontrol Tampilan

Retikel

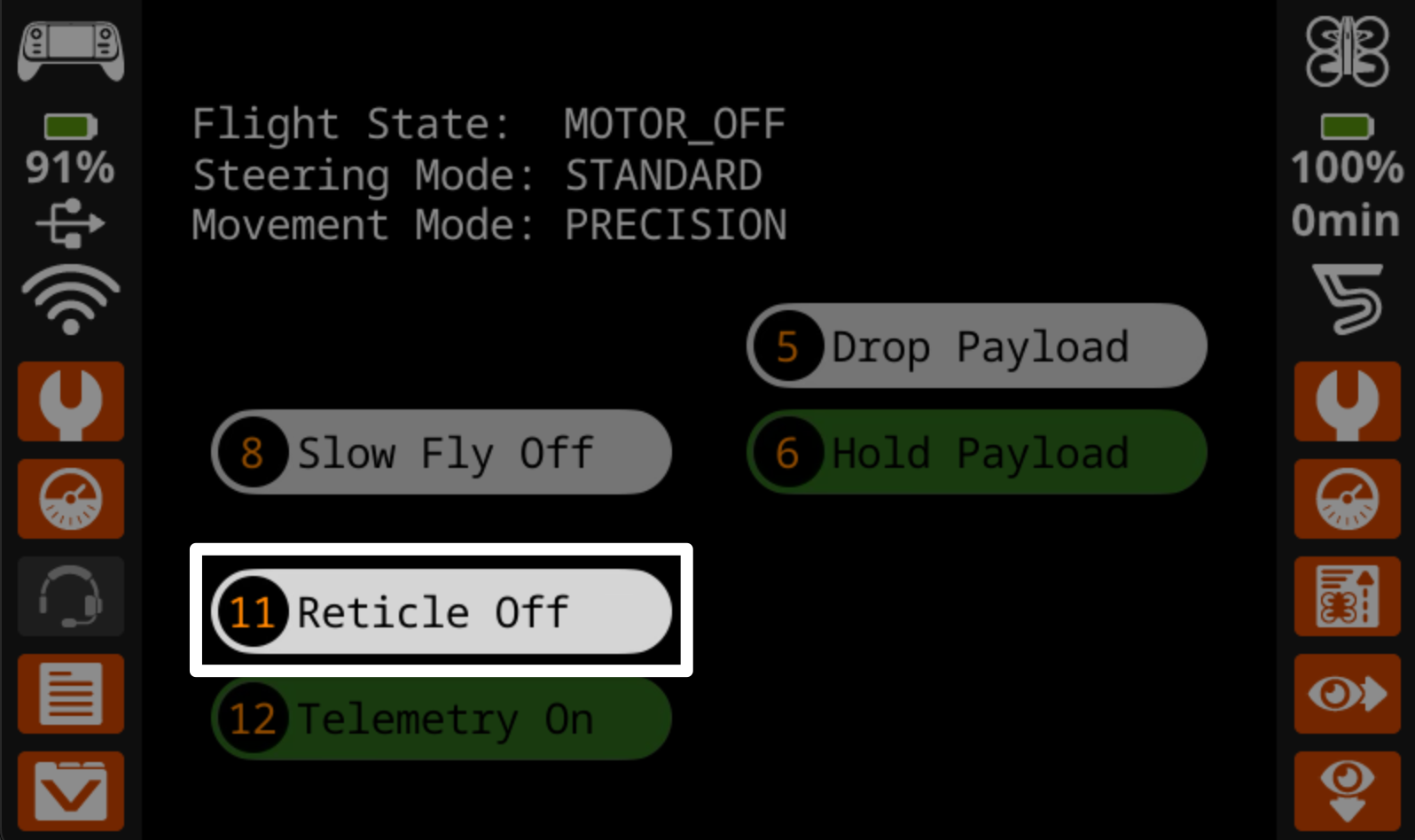

Tampilan dekat layar kontroler dengan layar terbang default terbuka dan sorotan pada salah satu tombol bertuliskan Reticle Off.

Dari Layar Fly Default

Memilih tombol Reticle pada Default Fly Screen (atau menekan tombol 11 pada kontroler) akan mengaktifkan atau menonaktifkan reticle pada tampilan Down Camera.

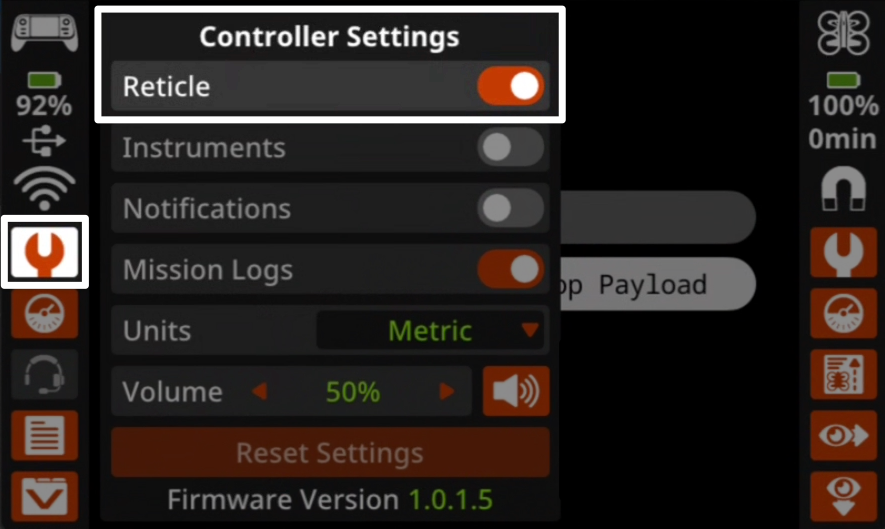

Tampilan dekat layar kontroler dengan layar terbang default terbuka dan menu pengaturan kontroler terbuka di atasnya. Salah satu fitur unggulan adalah tombol pengaktifan/penonaktifan retikel di bagian atas pengaturan kontroler.

Dari Pengaturan Pengontrol

Reticle juga dapat diaktifkan atau dinonaktifkan di menu Pengaturan Kontroler. Pilih ikon Pengaturan Pengontrol di sisi kiri layar pengontrol untuk membuka menu, dan alihkan pengaturan Reticle menu.

Pilih ikon Pengaturan Pengontrol lagi untuk menutup menu dan kembali ke layar sebelumnya.

Tampilan Telemetri/Instrumen

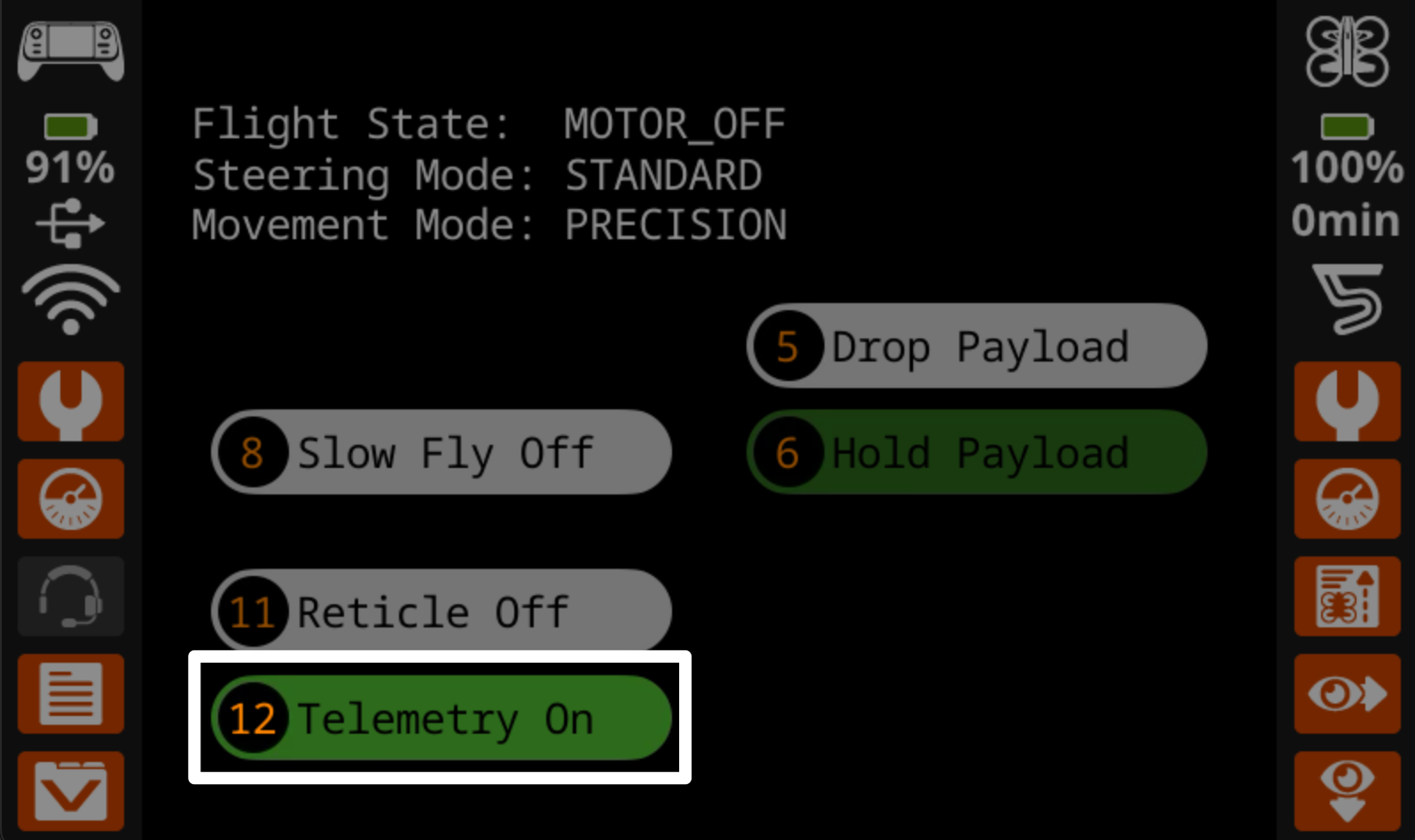

Tampilan dekat layar kontroler dengan layar penerbangan default terbuka dan sorotan pada satu tombol bertuliskan Telemetri aktif.

Dari Layar Fly Default

Memilih tombol Telemetry pada Layar Terbang Default (atau menekan tombol 12 pada pengontrol) akan mengaktifkan atau menonaktifkan data instrumen di bagian bawah tampilan kamera. Data instrumen menunjukkan nilai waktu nyata untuk arah, ketinggian Z, persentase throttle, dan banyak lagi.

Catatan: Data instrumen hanya ditampilkan pada tampilan Kamera Depan dan Bawah.

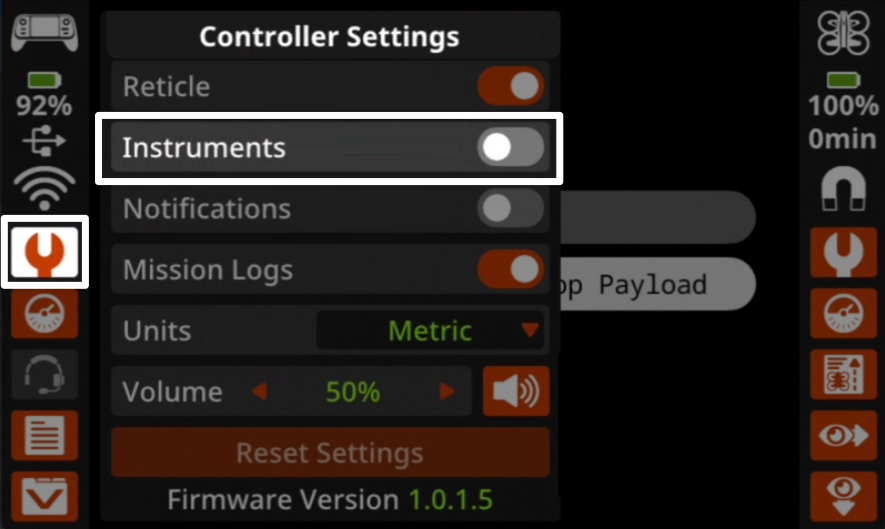

Tampilan dekat layar kontroler dengan layar terbang default terbuka dan menu pengaturan kontroler terbuka di atasnya. Salah satu fitur unggulan terletak pada tombol pengalih instrumen yang berada di dekat bagian atas pengaturan pengontrol.

Dari Pengaturan Pengontrol

Instrumen juga dapat diaktifkan atau dinonaktifkan di menu Pengaturan Pengontrol. Pilih ikon Pengaturan Pengontrol di sisi kiri layar pengontrol untuk membuka menu, dan alihkan pengaturan Instrumen di menu tersebut.

Catatan: Data instrumen hanya ditampilkan pada tampilan Kamera Depan dan Bawah.

Pilih ikon Pengaturan Pengontrol lagi untuk menutup menu dan kembali ke layar sebelumnya.

Kontrol dan Tampilan Tambahan

Tampilan dekat layar kontroler dengan layar penerbangan default terbuka dan sorotan pada satu tombol bertuliskan Telemetri aktif.

Lalat Lambat

Memilih tombol Slow Fly pada Layar Terbang Default (atau menekan tombol 8 pada kontroler) akan mengaktifkan atau menonaktifkan fitur Slow Fly. Fitur Slow Fly membuat drone terbang tiga kali lebih lambat, dan berguna untuk latihan yang terkontrol. Hal ini dapat diubah kapan saja selama penerbangan.

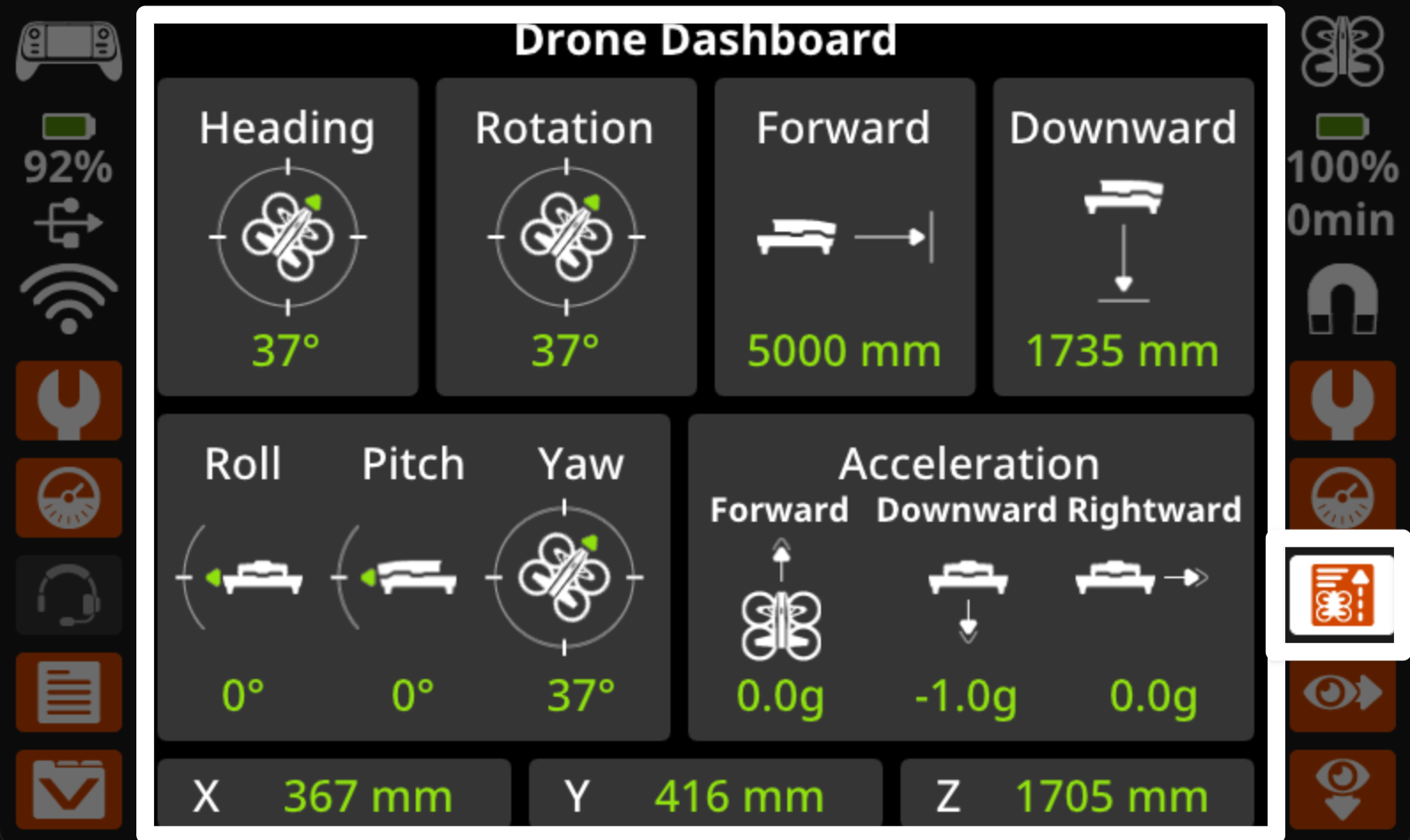

Dasbor drone terbuka di layar pengontrol yang menampilkan semua data telemetri dan lainnya. Sorotan tersebut terdapat pada dasbor dan pada ikon di sebelah kanan layar yang digunakan untuk membuka dasbor.

Dasbor Drone

Memilih ikon Drone Dashboard di sisi kanan layar kontroler akan menampilkan data waktu nyata tentang posisi dan pergerakan drone selama penerbangan simulator.

Pilih ikon Drone Dashboard lagi untuk menutup Dashboard, dan kembali ke layar sebelumnya.

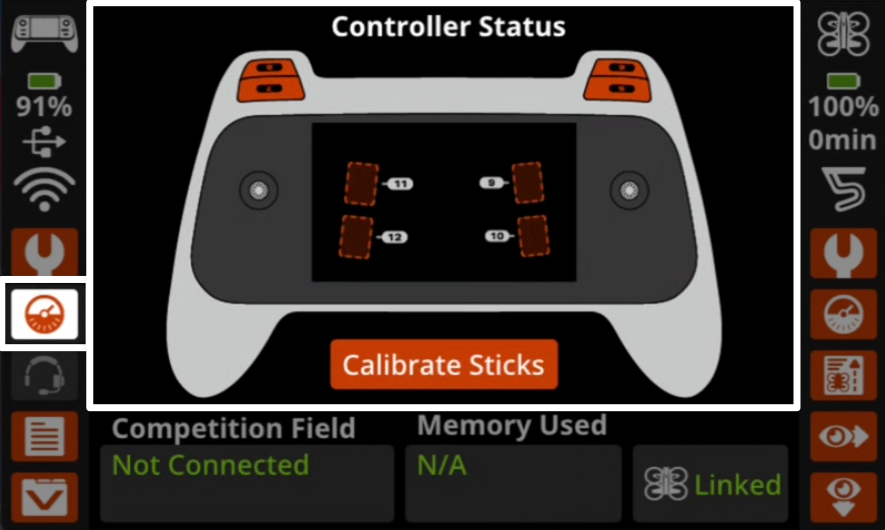

Layar status kontroler terbuka dengan sorotan di sekitar kontroler yang ditampilkan di layar. Fitur menarik lainnya terletak pada ikon status di sisi kiri layar.

Kalibrasi Pengontrol

Memilih ikon Pengontrol di sisi kiri layar pengontrol akan membuka menu kalibrasi. Pilih tombol Calibrate Sticks pada layar untuk memulai proses kalibrasi.

Kalibrasi joystick merupakan alat pemecahan masalah yang berguna jika kontroler tidak berfungsi seperti yang diharapkan, atau berbeda dari yang terjadi selama penerbangan simulator sebelumnya.

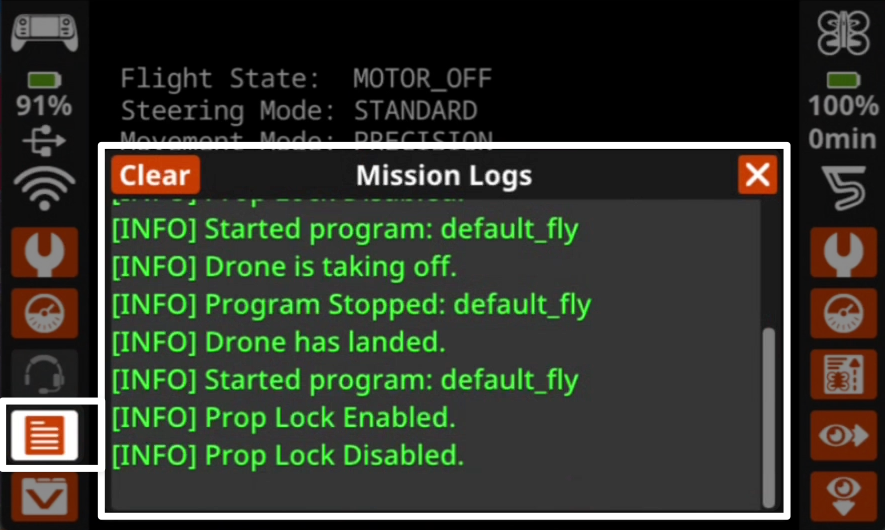

Layar kontroler dengan ikon log misi yang disorot di sisi kiri layar.

Catatan Misi

Memilih ikon Mission Logs di sisi kiri layar kontroler akan menampilkan data log misi tentang penerbangan simulator, seperti halnya untuk penerbangan dengan drone di udara.

Catatan: Ikon Data Misi Sebelumnya hanya akan menyimpan data dari penerbangan drone di udara, bukan di simulator.

Untuk mempelajari lebih lanjut tentang pengaturan dan fitur spesifik yang tersedia pada VEX AIR Drone Controller, baca artikel ini.
