Használja a VEX IQ-t (2. generáció) az alkalmazásalapú VEXcode IQ-val? Lásd ezt a cikket.

A VEX IQ intelligens eszközök, beleértve az agyat, a vezérlőt, az intelligens motort és az érzékelőket, saját belső processzorral rendelkeznek, és speciális szoftvert, úgynevezett firmware-t futtatnak. A VEX IQ firmware neve VEXos.

A VEXos egy robotikai operációs rendszer, amely a VEX hardverének rugalmasságát és erejét használja ki a kemény verseny és a robotikai oktatás sokrétű igényeihez. Ez az operációs rendszer valós idejű feldolgozást használ a megismételhető működés érdekében a lehető legnagyobb sebességgel.

A VEX IQ Brain kódolása VEXcode IQhasználatával történik. A VEXcode IQ a legkorszerűbb VEX-eket igényli, mert:

A VEXcode IQ minden frissítéséhez a VEXos firmware legújabb verzióját kell telepíteni a Brainre, mielőtt a projekteket le lehet tölteni.
A VEXos frissítései az ismert hibák javítását és a VEX IQ termékcsaládba beépített új eszközök működtetéséhez szükséges szoftveres kiegészítéseket tartalmazzák.
A frissítések lehetővé teszik a fejlett programozási funkciók használatát.

A firmware rendszeres frissítése biztosítja a VEX IQ Smart Devices megfelelő működését. Ha a Brain nem csatlakozik a VEXcode IQ-hoz, vagy a Brain ikon narancssárga színű a VEXcode IQ eszköztárban, frissítenie kell a firmware-t.

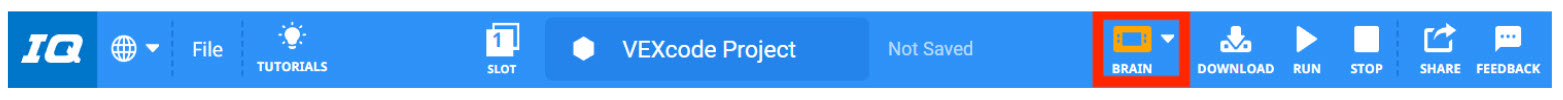

VEXcode IQ egy narancssárga Brain ikonnal az eszköztáron, amely jelzi, hogy a Brain firmware-e elavult.

megjegyzés: Győződjön meg arról, hogy a VEXcode IQ vagy bármely más VEXcode alkalmazás be van zárva , mielőtt megpróbálná megnyitni a VEXos segédprogramot. Mindkét alkalmazás nem lehet egyszerre megnyitva és futva.

VEXos letöltése

VEXos Utility alkalmazás ikonjára.

A VEXos firmware egy külön alkalmazás, és le kell Windows vagy Mac készülékére.

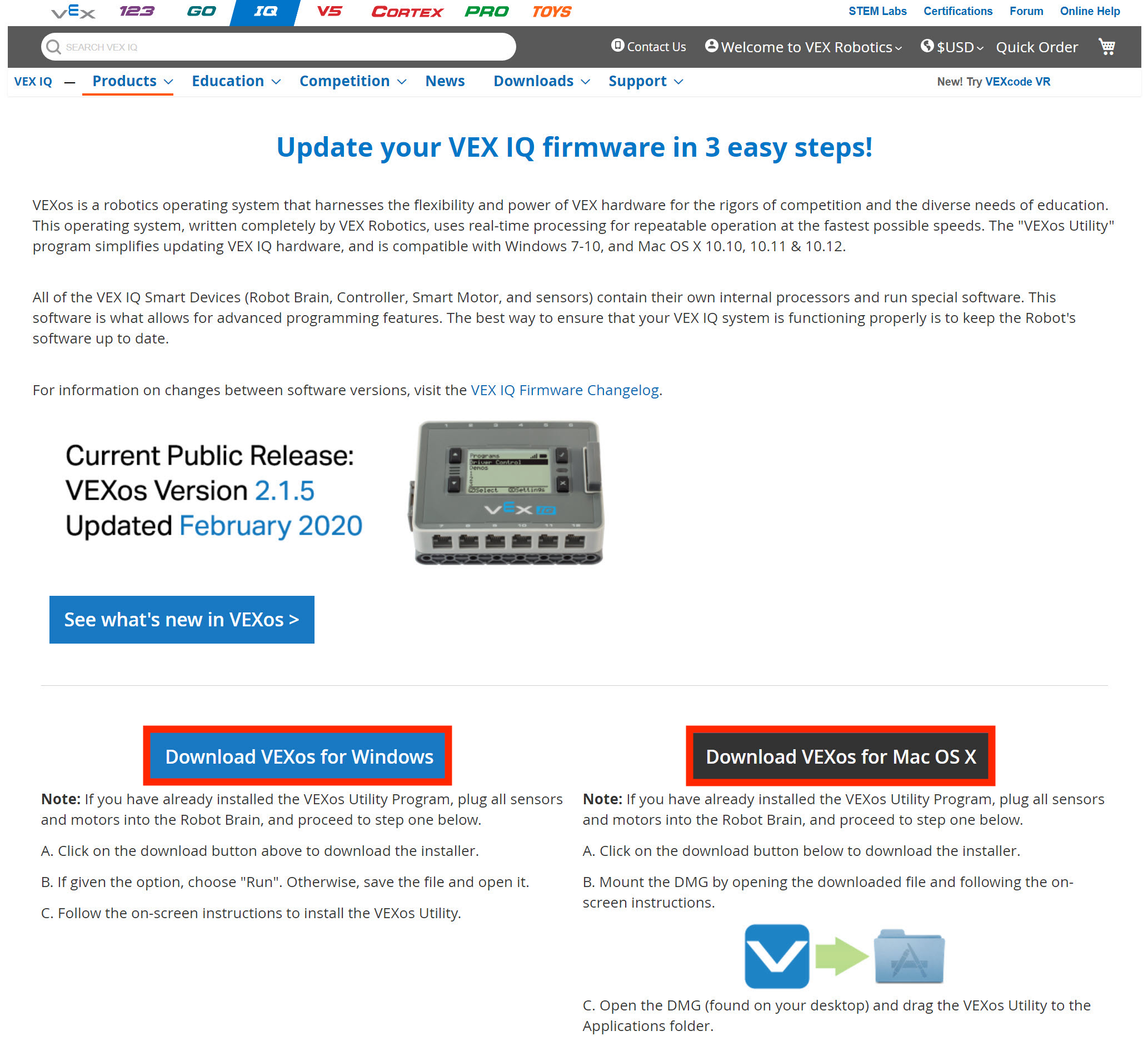

Képernyőkép a VEX Library cikkről a VEXos firmware segédprogram letöltésére szolgáló hivatkozásokkal.

A VEXos készülékre történő telepítésével kapcsolatos további információkért tekintse meg a VEX Library alábbi cikkeit:

A VEXos használata a VEX IQ frissítéséhez

A VEXos alkalmazás letöltése és telepítése után az IQ Brain, a kapcsolódó motorok és érzékelők firmware-e frissíthető a következő lépések végrehajtásával:

Az agy USB-kábellel egy laptophoz csatlakozik.

Az USB-kábel segítségével csatlakoztassa eszközét az IQ Brainhez.

Agy, amelynek Check gombja ki van jelölve, jelezve, hogy meg kell nyomni az agy bekapcsolásához.

Kapcsolja be az IQ Braint.

VEXos Utility alkalmazás ikonjára.

Indítsa el a VEXos segédprogramot.

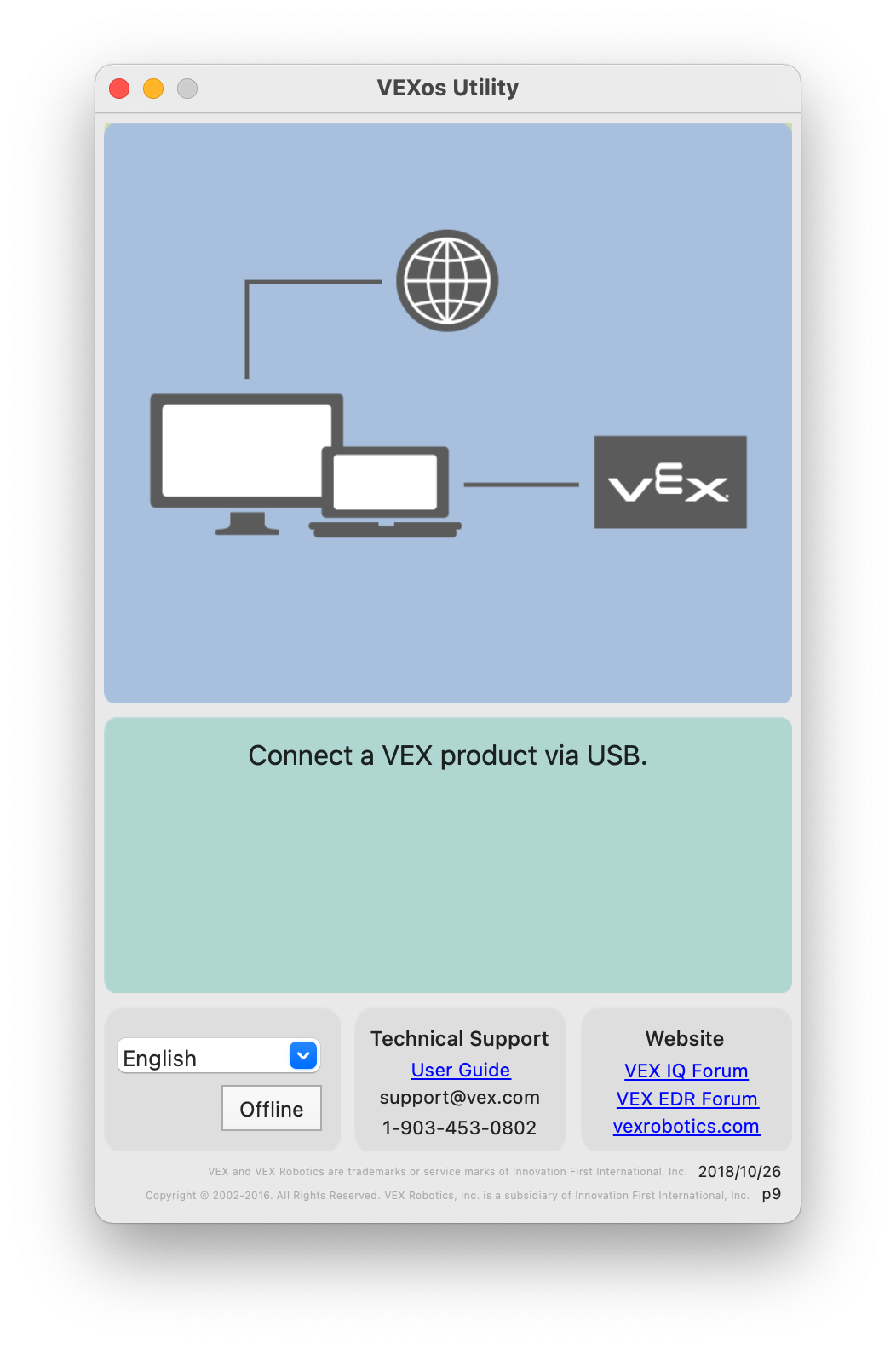

Képernyőkép a VEXos Utility ablakról a következő üzenettel: Csatlakoztasson VEX terméket USB-n keresztül. Egy diagram azt jelzi, hogy a számítógépnek csatlakoznia kell az internethez és egy VEX termékhez, hogy frissíteni tudja a termék firmware-jét.

Győződjön meg arról, hogy minden elektronikus eszköz (Smart Motors, érzékelőés lekötött vezérlő) csatlakozik az IQ Brainhez.

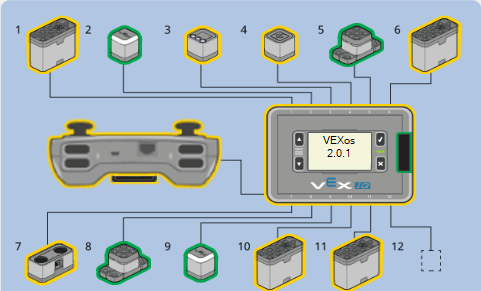

Képernyőkép a VEXos Utility ablakáról USB-n keresztül csatlakoztatott agyvel. A Brain és annak összes kapcsolata diagramon látható, beleértve a 11 Smart Port eszközt és a vezérlőt. Egyes eszközök, köztük a Brain, sárga színűek, jelezve, hogy a firmware elavult.

A frissítésre szoruló részek sárga színnel vannak kiemelve.

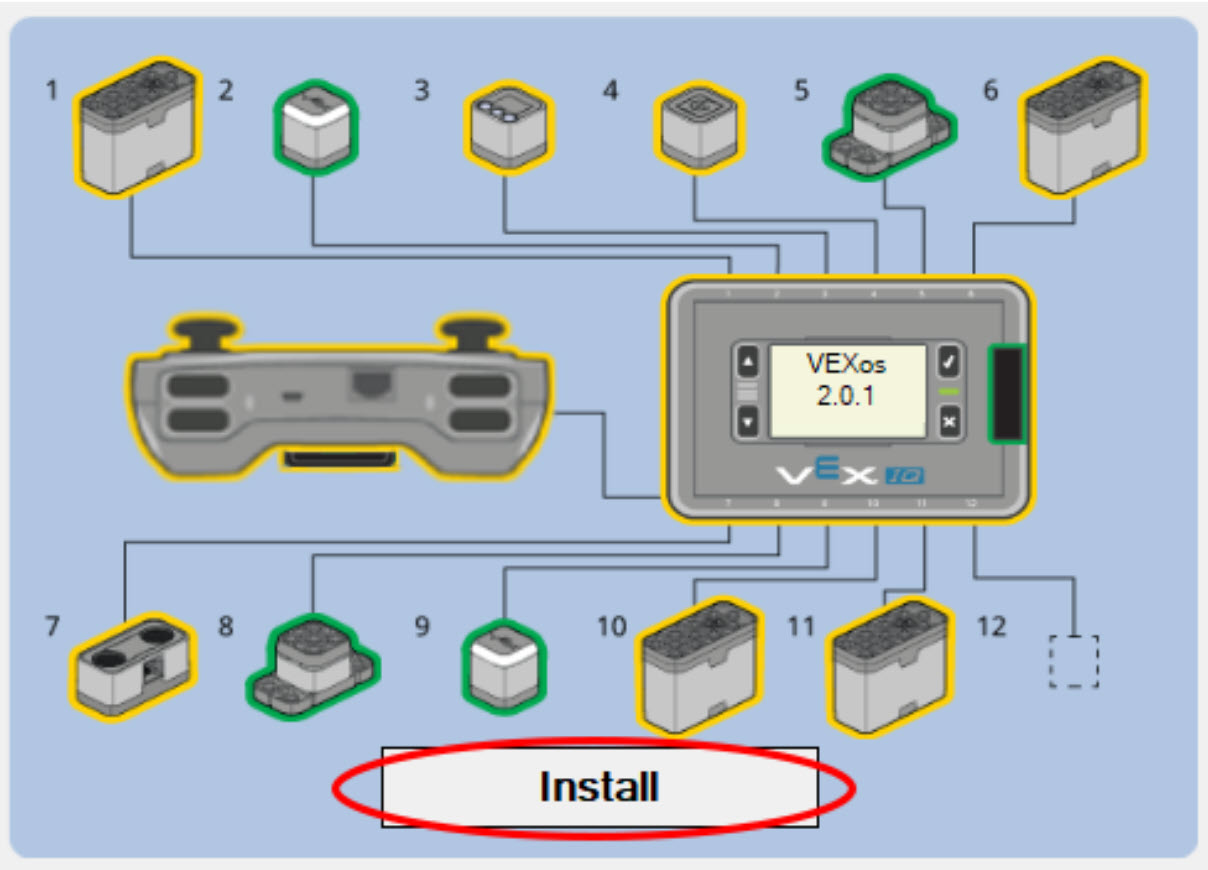

Képernyőkép a VEXos Utility ablakáról USB-n keresztül csatlakoztatott agyvel. Az ábrán egyes eszközök sárgával vannak kiemelve, jelezve, hogy a firmware elavult. Az alábbi Telepítés gomb ki van jelölve.

Válassza 'Telepítés' lehetőséget a VEXos segédprogramban, és ne húzzon ki semmilyen kábelt, és ne zárja be a segédprogramot, amíg a frissítés be nem fejeződik.

Megjegyzés: Az IQ Brain újraindulhat a frissítési folyamat során. Csak akkor kapcsolja vissza az IQ Brain-t, ha erre felszólítják.

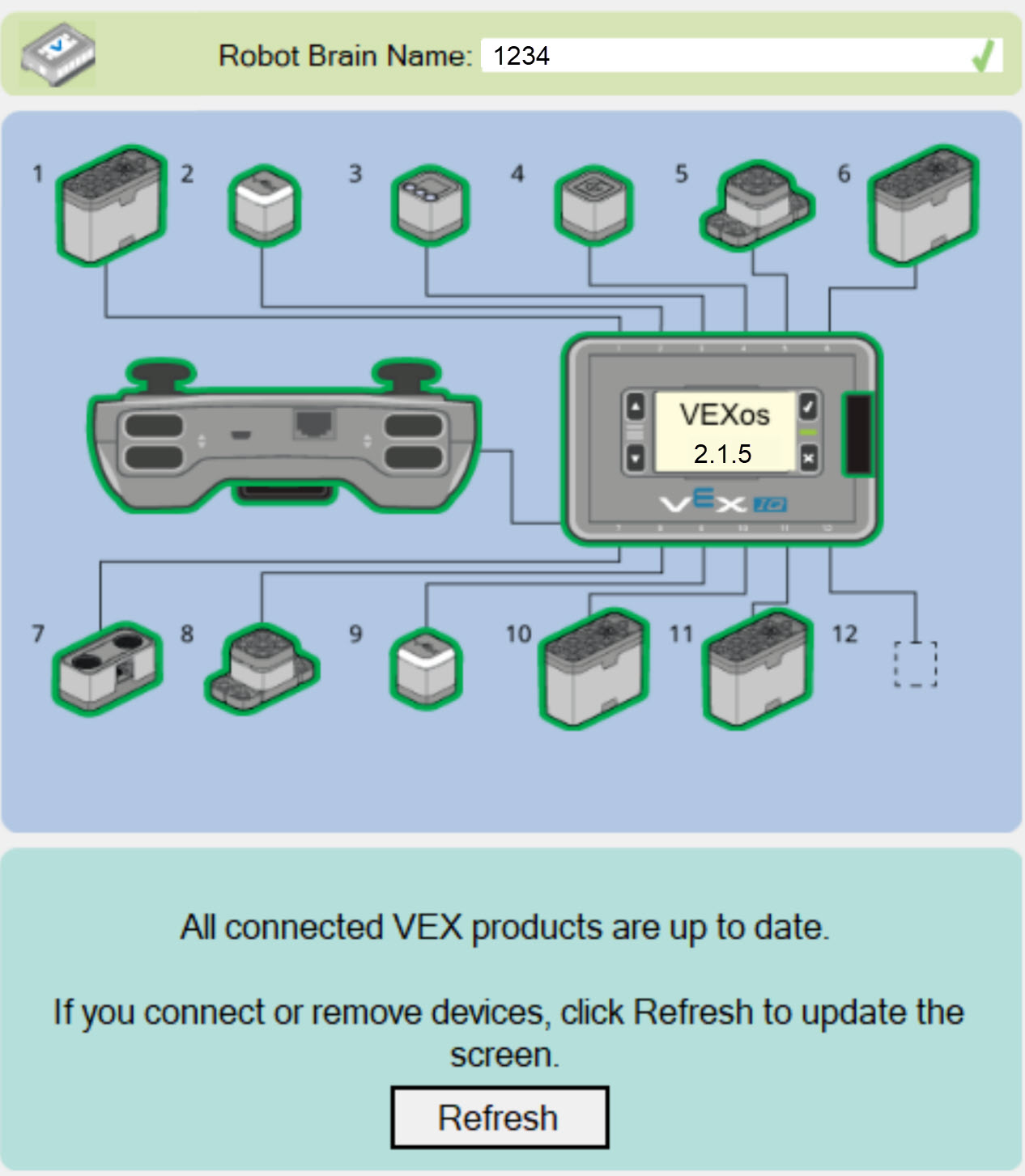

Amikor a frissítés befejeződött, ujjongó hangot fog hallani, és megjelenik a „Minden csatlakoztatott VEX termék naprakész” üzenet. Ezután leválaszthatja az IQ Braint a számítógépről. Sikeresen frissítette az IQ Brain és a csatlakoztatott összetevők firmware-jét!

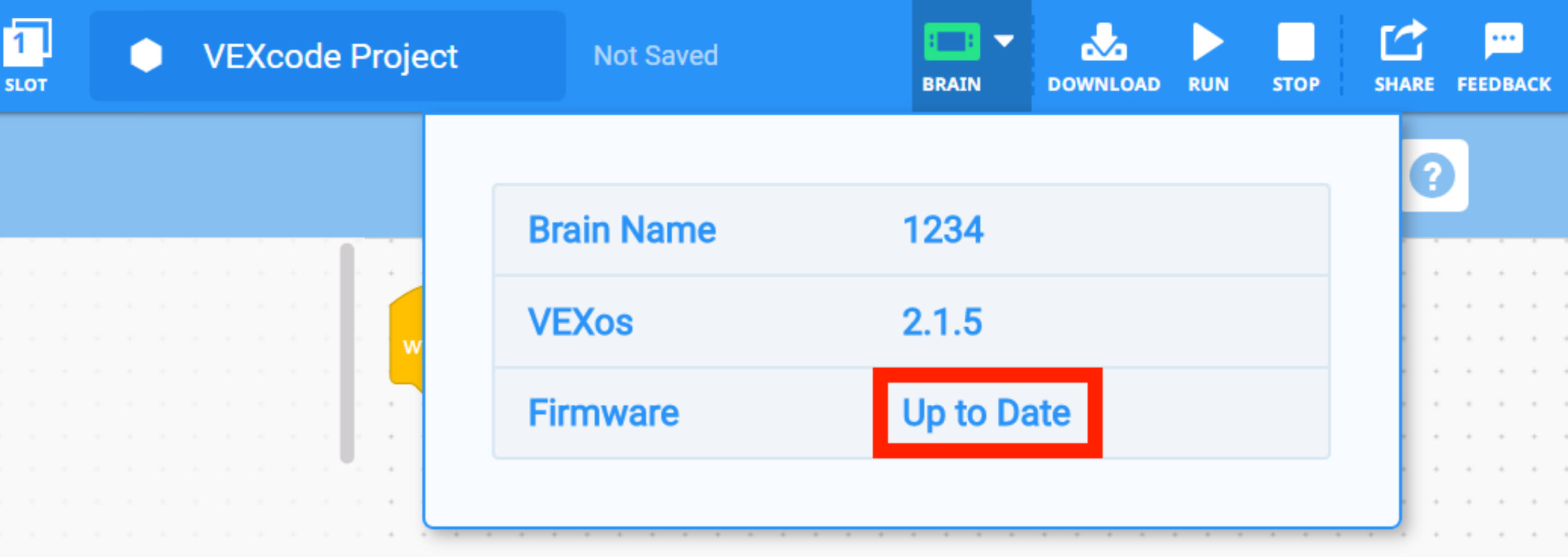

VEXcode IQ zöld Brain ikonnal az eszköztáron, amely jelzi, hogy a Brain firmware-je naprakész. Megnyílik az Agy legördülő menü, a listában szereplő firmware kiemelve jelenik meg, és a Friss felirat olvasható.

Most, amikor az IQ Brain eszközt a VEXcode IQ-hoz csatlakoztatja, egy zöld Brain ikon jelenik meg az Eszköztárban a narancssárga Brain ikon helyett. Mostantól letölthet és futtathat VEXcode IQ projekteket.
