The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

A VEXcode Pro V5 hiteles programozási élményt nyújt a felhasználóknak, ahogy egyre tapasztaltabb programozókká válnak. Akár blokkalapú nyelvről vált át, akár tapasztalt szöveges programozó, a következő cikk a VEXcode Pro V5 felhasználói felület (UI) fő funkcióit tárgyalja.

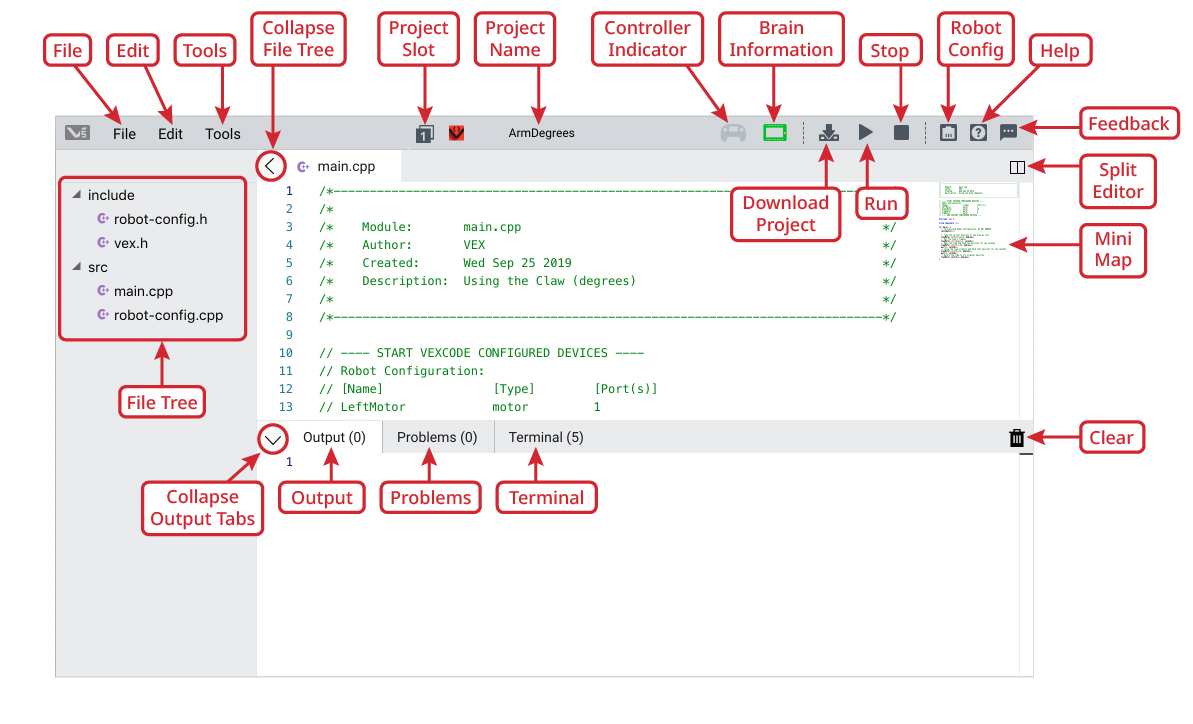

Képernyőkép a VEXcode V5 szöveges felhasználói felületről, amely különféle programozási blokkokat és eszközöket mutat be a robotikai programozáshoz, a V5 robotika kategóriába tartozó oktatási oktatóanyagokhoz készült.

ablakok

Képernyőkép a VEXcode V5 Fájl menüjéről, amely a fájlok létrehozására, megnyitására, mentésére és exportálására vonatkozó lehetőségeket, valamint további beállításokat és eszközöket jelenít meg a felhasználók számára a V5 oktatóanyagok részében.

Mac

Képernyőkép a Fájl menüről Mac számítógépen, amely a V5 oktatóanyagaihoz kapcsolódó különféle fájlbeállításokat jeleníti meg, például Új, Megnyitás, Mentés és Nyomtatás.

A Fájl kiválasztásával megnyílik a Fájl menü a következő lehetőségekkel:

ablakok

Képernyőkép a Vex V5 Szerkesztés menüjéről, amely különféle lehetőségeket jelenít meg a projektbeállítások és -konfigurációk szerkesztéséhez, amelyek relevánsak a Vex robotikai szoftver használatával kapcsolatos oktatóanyagokhoz.

Mac

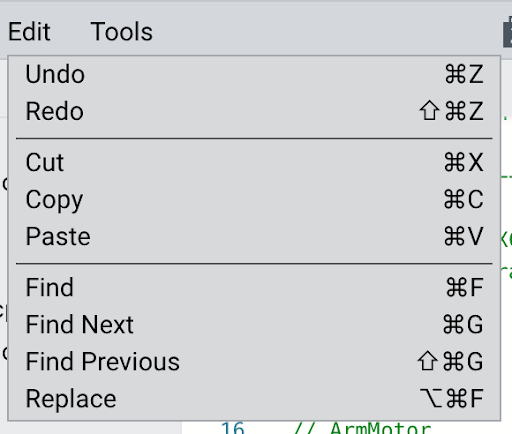

Képernyőkép a Szerkesztés menüről Mac számítógépen, amely különféle szerkesztési lehetőségeket jelenít meg a V5 szoftverben, beleértve a kivágást, másolást, beillesztést, visszavonást és újrakészítési funkciókat.

A Szerkesztés kiválasztásával megnyílik a Szerkesztés menü a szerkesztési lehetőségek közül

ablakok

Képernyőkép a VEX V5 szoftver Eszközök menüjéről, amely különféle eszközlehetőségeket jelenít meg a felhasználók számára, beleértve a robotikai oktatóanyagokat segítő programozási és konfigurációs eszközöket.

Mac

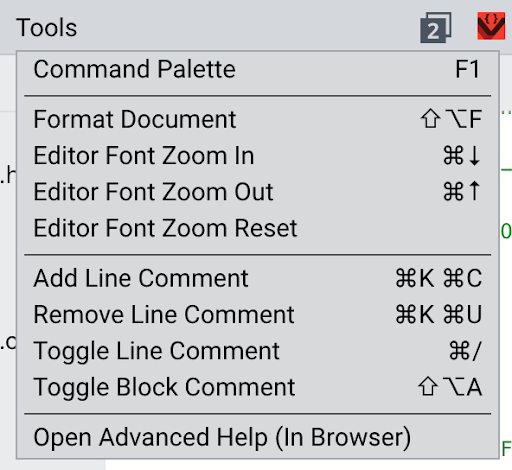

Képernyőkép a VEX V5 szoftver Eszközök menüjéről, amely különféle eszközlehetőségeket és funkciókat jelenít meg, amelyeken a felhasználók navigálhatnak és oktatóanyagokban használhatják.

Az Eszközök kiválasztásával megnyílik a Eszközök menü a következő lehetőségek közül

A Fájlfa összecsukása Az fájl kicsinyíti a Fájlfa panelt a szerkesztési terület nagyításához.

Képernyőkép a V5 kategórialeíró oktatóanyagáról, amely vizuális formátumban mutatja be a különböző slotokat és azok konfigurációit.

A Project Slot lehetővé teszi a felhasználók számára, hogy kiválasszák az agy nyolc helyének egyikét, ahová a projektet letölteni fogják.

Képernyőkép, amely a Vex Robotics szoftver „Szakértő engedélyezése” opcióját mutatja, illusztrálva a folyamatot a felhasználók számára a V5 oktatóanyagok részben.

A Project Name lehetővé teszi a felhasználók számára, hogy nevet rendeljenek a projekthez az egyszerű hivatkozás érdekében.

A Projekt nevére kattintva megnyílik a Projekt részletei, amelyre kattintva engedélyezheti a szakértői beállításokat.

A vezérlőjelző szürke, ha nincs vezérlő csatlakoztatva, narancssárga, ha csatlakoztatva van, de nincs rádiókapcsolat az agyhoz, és zöld, ha az agyhoz csatlakozik.
Brain Information megmutatja, hogy a V5 Robot Brain csatlakozik-e (zöld) a felhasználói felülethez, nincs-e csatlakoztatva (szürke), vagy frissítésre szorul (zöld agy narancssárga figyelmeztető háromszöggel).

Képernyőkép a VEX V5 fordítási folyamatáról, amely bemutatja a robotikai oktatóanyagok programozásában használt felületet és kódelemeket.

A Project letöltése az a gomb, amely akkor jelenik meg, amikor az agy csatlakoztatva van, így a felhasználók letölthetik a projektet az agyba.

Megjegyzés: Ha az agy nincs csatlakoztatva, a Letöltés gombot az itt láthatóBuild gombváltja fel:

Futtatás lehetővé teszi a felhasználó számára, hogy elindítsa a projektet a felhasználói felületen keresztül, miután az már letöltődött a robotra.
Stop lehetővé teszi a felhasználó számára a projekt leállítását a felhasználói felületen keresztül.
Robot Config megjeleníti a robot konfigurációját, így a felhasználók hozzáadhatják, eltávolíthatják és módosíthatják a robot összeállításában szereplő eszközöket.
Súgó egyéni parancssúgót biztosít a felhasználónak és/vagy a parancsreferenciát.
Visszajelzés lehetővé teszi a felhasználók számára, hogy értékeljék a felhasználói felülettel kapcsolatos tapasztalataikat, és közvetlenül küldjenek VEX üzenetet.
Split Editor a szerkesztőképernyő felosztására szolgál, így a felhasználói felületen két fül található a projekten belüli két különböző fájl vagy ugyanannak a fájlnak a különböző részeinek megtekintéséhez.
Mini Map megmutatja a felhasználóknak, hogy a forrásfájl mely része jelenik meg pillanatnyilag a szerkesztőablakban, és lehetővé teszi a felhasználó számára, hogy a kiemelt rész húzásával gyorsan görgessen a teljes fájlon.
Fájlfa a felhasználók számára a projektben használt mappák és fájljaik listáját nyújtja, így a felhasználók kiválaszthatják a szerkeszteni kívánt bemeneti fájlt.
A Kimeneti lapok összecsukása A szerkesztési terület nagyításához kicsinyíti a kimeneti füleket.
Az kimenet a mentéssel, fordítással és a generált hibákkal kapcsolatos információkat listázza ki.
Problémák felsorolja a hibákat, a figyelmeztetéseket és a problémákkal kapcsolatos információkat.
Az terminál az agyon futó felhasználói projektből kinyomtatott szöveget jeleníti meg, ha az agy közvetlen USB-n vagy a vezérlőn keresztül csatlakozik. Azt is lehetővé teszi a felhasználó számára, hogy szöveget küldjön az agyon futó projektnek, amikor csatlakoztatva van.
Clear lehetővé teszi, hogy a felhasználó törölje az üzeneteket a kimenet és a terminál képernyőről.
