6 tengelyes robotkar csatlakoztatása web alapú VEXcode EXP-hez – Chromebook – VEX könyvtár

Egy 6-tengelyes robotkar VEXcode EXP-hez történő csatlakoztatásához először val kell bekapcsolnia a 6-tengelyes karját, és közvetlenül csatlakoztassa a 6-tengelyes kart a számítógéphez.

A 6 tengelyes karhoz való csatlakozást szemlélteti diagram a CTE (Karrier és Műszaki Oktatás) alkalmazásokhoz, és bemutatja a feliratozott alkatrészeket és csatlakozási pontokat a megfelelő összeszereléshez és működéshez.

Nyissa meg a VEXcode EXP-t és nyisson meg egy új Arm projektet.

Diagram, amely egy 6 tengelyes kar csatlakoztatási folyamatát szemlélteti a Karrier és Műszaki Oktatásban.

A képernyő jobb felső sarkában lévő 6 tengelyes kar ikon fehér lesz, ami azt jelzi, hogy jelenleg nincs csatlakoztatva 6 tengelyes robotkar. Válassza ezt az ikont.

A 6 tengelyes kar csatlakoztatási folyamatát bemutató diagram a CTE-ben, felcímkézett alkatrészekkel és lépésről lépésre a megfelelő beállításhoz és integrációhoz.

Ha kiválasztja, egy új ablak nyílik meg. VálasszaConnect Arm lehetőséget a 6-tengelyes robotkar VEXcode EXP-hez történő csatlakoztatásához.

Diagram, amely egy 6 tengelyes kar csatlakoztatási folyamatát szemlélteti CTE (Karrier és Műszaki Oktatás) kontextusban, bemutatva a címkézett alkatrészeket és a megfelelő beállításhoz szükséges vezetékeket.

VálasszaFolytatáslehetőséget.

Diagram, amely egy 6 tengelyes kar csatlakoztatási folyamatát szemlélteti Karrier és Műszaki Oktatás kontextusában, feliratozott alkatrészekkel és bekötési utasításokkal.

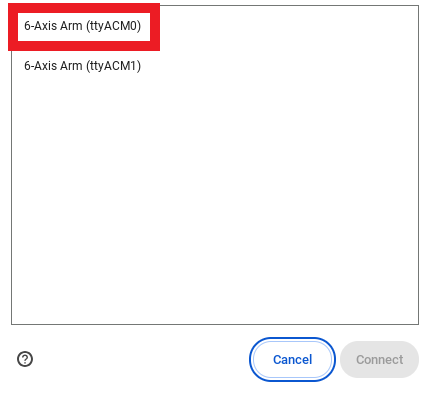

Válassza ki a legkisebb számú portot. Ezen a képernyőképen 0 kisebb, mint 1, tehát ez van kiválasztva.

Diagram, amely egy 6 tengelyes kar csatlakoztatási folyamatát szemlélteti a Karrier és Műszaki Oktatásban, felcímkézett alkatrészekkel és lépésről lépésre a megfelelő beállításhoz.

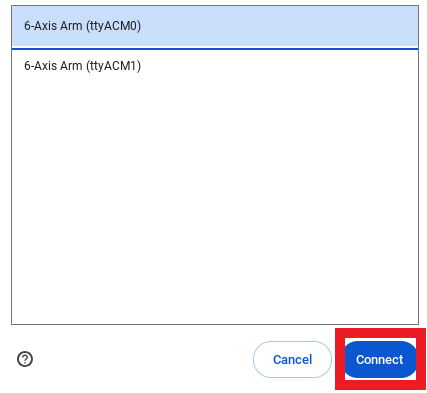

Ha a megfelelő port ki van jelölve, válassza Csatlakozás lehetőséget a 6 tengelyes robotkar csatlakoztatásának befejezéséhez.

A 6 tengelyes karhoz való csatlakozást bemutató diagram, amely bemutatja a CTE (Karrier és Műszaki Oktatás) alkalmazások vezetékezését és csatlakozási pontjait.

A 6-Axis Arm ikon zöldre vált, ez azt jelzi, hogy a 6-Axis Robotic Arm sikeresen csatlakoztatva van, és a firmware naprakész.

A 6 tengelyes kar csatlakozási folyamatát bemutató diagram a Karrier és Műszaki Oktatásban, bemutatva a megfelelő beállításhoz szükséges alkatrészeket és lépéseket.

Ha a 6-Axis Arm ikon narancssárga, az azt jelenti, hogy a firmware elavult. Olvassa el ezt a cikket, hogy megtudja, hogyan frissítheti a 6-Axis Robotic Arm firmware-jét.
