Avant l'installation, vous devez disposer d'une batterie VEX IQ chargée.

Consultez cet article pour savoir comment charger une batterie (1ère génération).
Consultez cet article pour savoir comment charger une batterie (2e génération).

Remarque : Les images de cet article montrent un cerveau (1ère génération), suivez les mêmes étapes pour installer une batterie dans un cerveau (2e génération).

Installer la batterie

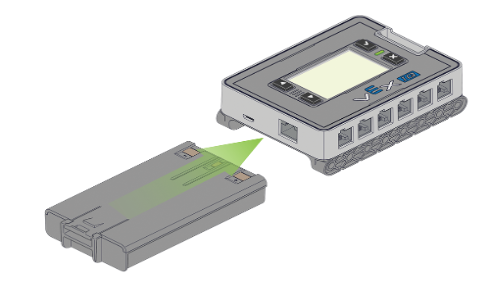

Le schéma montre une batterie connectée à un IQ Brain. Une flèche indique que la batterie doit être glissée dans le port de charge situé sous le cerveau. La batterie est orientée avec son loquet tourné vers l'extérieur du cerveau. IQ Brain avec une batterie connectée.

Faites glisser la batterie dans le VEX IQ Brain et écoutez un clic indiquant que la batterie a été insérée correctement et complètement.

Retirez la batterie

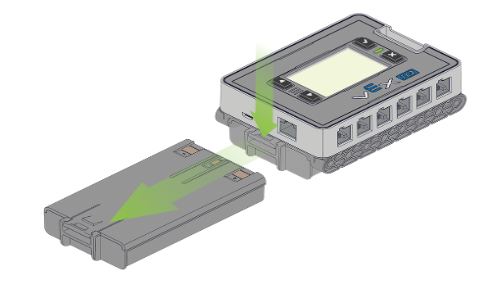

Le schéma montre les deux étapes pour retirer la batterie du robot du cerveau. La première étape comporte une flèche pointant vers le loquet de la batterie pour indiquer qu'il doit être enfoncé. La deuxième étape montre la batterie qui glisse hors du cerveau.

Appuyez sur le loquet à l'extrémité de la batterie et retirez-la du cerveau.

REMARQUE : Appuyer sur la batterie depuis l'autre extrémité permet de la retirer.

REMARQUE : La batterie doit toujours être retirée du cerveau si elle doit être stockée pendant plus de deux semaines.
