Kun saat VEX 123 Kit -sarjan, voit tehdä muutamia asioita saadaksesi kaiken valmiiksi. Tämä artikkeli käsittelee perusasiat 123-robotin ja koodaajan valmistelemisesta käyttöön.

VEX 123 -robottisarja, joka sisältää sinisen 123-robotin, VEX-kooderin, jossa on muoviset koodauskortit, lisäpinoja koodauskortteja eri toimiin ja olosuhteisiin sekä Art Ring.

123 robotti

Lataa 123-robotti

Jotta voit aloittaa 123 Robotin käytön, sinun on ensin ladattava se.

123 Robottia ladataan USB C -kaapelilla.

Liitä USB-C-kaapeli 123 Robotin latausporttiin. Kytke kaapelin toinen pää virtalähteeseen.

Siirry tähän saadaksesi lisätietoja 123 Robotin lataamisesta ja oppiaksesi mitä eri merkkivalot tarkoittavat.

Kytke 123-robotti päälle

Käynnistä 123-robotti työntämällä pyöriä pintaa pitkin "herättääksesi" 123-robotin, kuten tässä animaatiossa näkyy. Merkkivalo alkaa vilkkua ja kuulet käynnistysäänen, joka osoittaa, että 123-robotti on päällä ja valmis koodaukseen.

Kosketa koodia

Voit aloittaa 123-robotin koodaamisen painamalla yhtä sen näytön viidestä kosketuspainikkeesta:

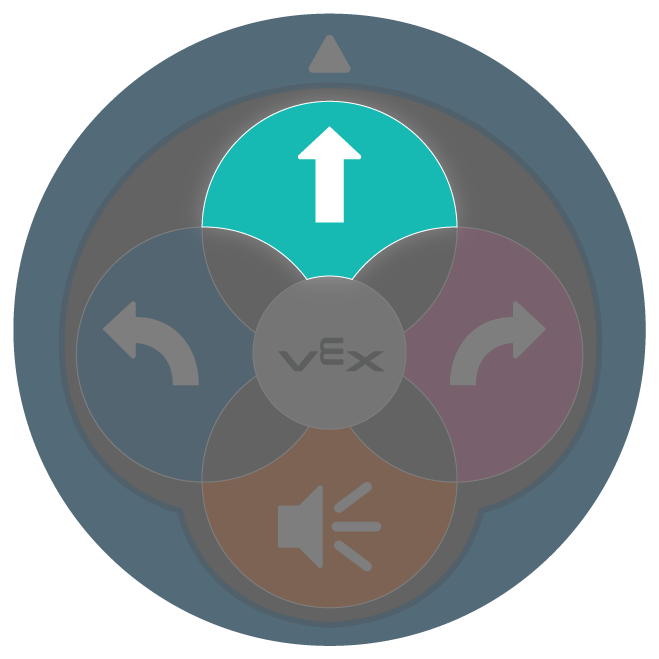

123 Robotin etuosassa oleva Move-painike on korostettu.

Siirrä-painike siirtää 123-robottia yhden "askeleen" eteenpäin.

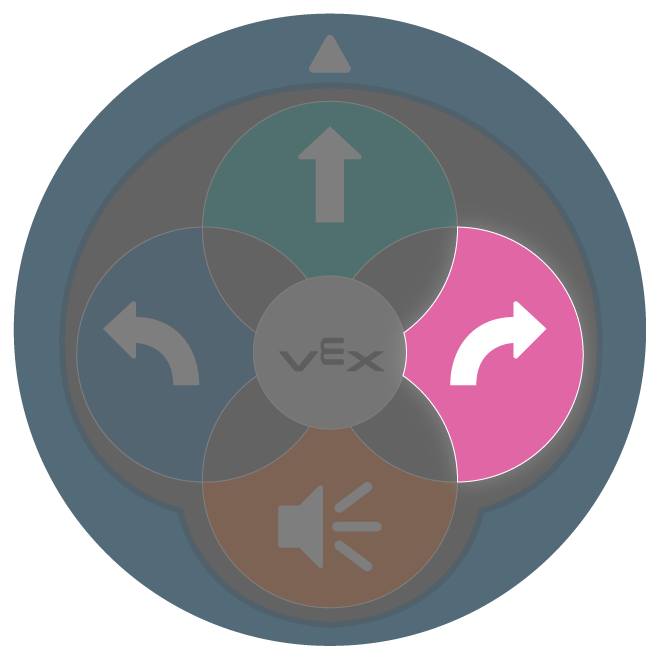

Oikea painike 123 Robotin oikealla puolella on korostettu.

Oikea-painike kääntää 123-robotin 90 astetta oikealle.

123 Robotin takana oleva äänipainike on korostettu.

Äänipainike saa 123 Robotin toistamaan ääniä.

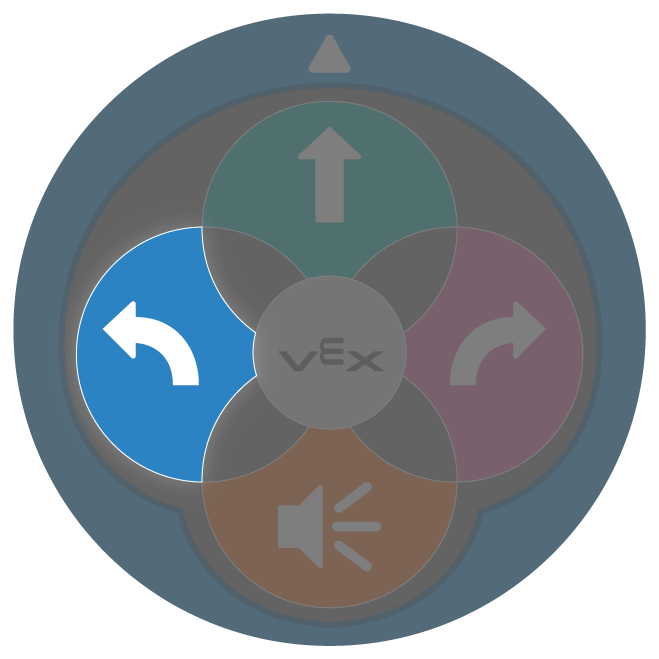

Vasen painike 123 Robotin vasemmalla puolella on korostettu.

Vasen-painike kääntää 123-robotin 90 astetta vasemmalle.

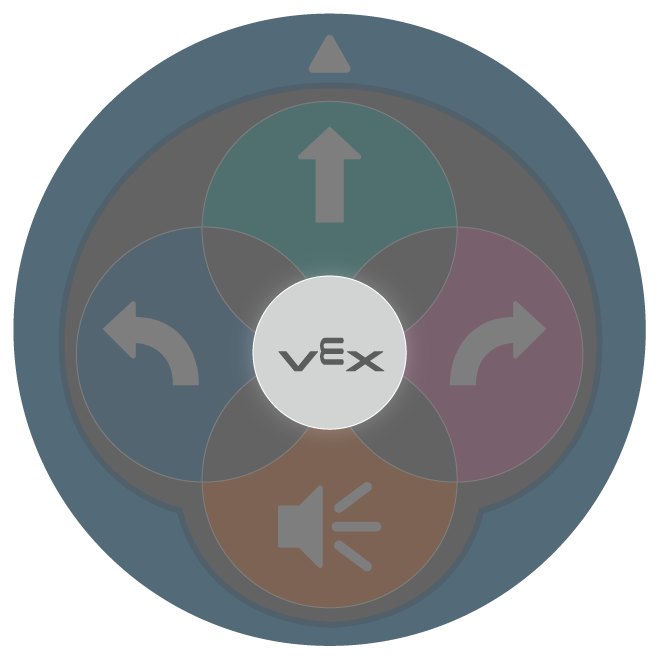

Aloituspainike 123 Robotin keskellä on korostettu.

Start -painike suorittaa koodaamasi toiminnot siinä järjestyksessä, jossa painat kosketuspainikkeita.

Poista projekti

Ravista 123-robottia, kunnes siitä kuuluu ääni poistaaksesi projektin, kuten tässä animaatiossa näkyy.

Sammuta robotti

Sammuta 123-robotti painamalla käynnistyspainiketta 3 sekunnin ajan, kunnes valo muuttuu keltaiseksi ja siitä kuuluu ääni, kuten tässä animaatiossa näkyy.

123 Koodaaja

Coder- ja Coder-kortit tarjoavat ruuduttoman menetelmän 123-robotin koodaamiseen.

Paristojen asentaminen kooderiin

Takakuva VEX-kooderista paristoluukun ollessa auki ja 2 AAA-paristoa asennettuna.

Asenna ensin paristot kooderiin. Avaa paristoluukku kooderin takana pienellä ruuvitaltalla ja asenna 2 AAA-paristoa. Siirry tästä saadaksesi lisätietoja akkujen asentamisesta ja kooderin käytöstä.

Kooderin kytkeminen päälle

Kytke koodaaja päälle painamalla Käynnistä-painiketta animaation osoittamalla tavalla.

Kooderin pariliitos

Voit liittää 123-robotin kooderin kanssa painamalla kooderin käynnistys- ja pysäytyspainikkeita sekä 123-robotin vasenta ja oikeaa kosketuspainikkeita viiden sekunnin ajan, kunnes 123-robotista kuuluu ääni ja sen valo vilkkuu valkoisena synkronoituna kooderin vihreän valon kanssa, kuten tässä animaatiossa näkyy.

Koodin käyttäminen

Aseta koodauskortit oikealta puolelta liu'uttamalla ne suojakannen alla olevaan kooderipaikkaan, kuten tässä animaatiossa näkyy.

Kooderin yläosa, jossa Start-painike on korostettuna.

Kun kaikki halutut kooderikortit on asetettu, paina Start-painiketta aloittaaksesi projektisi 123 Robotissa.

Jos jokin Coder-korttipaikka ei näy vihreänä, katso lisätietoja artikkelista Coder VEX Library vianmääritys.

Kooderin sammuttaminen

Sammuta kooderi painamalla ja pitämällä Stop-painiketta painettuna, kunnes kooderin yläosassa oleva merkkivalo sammuu, kuten tässä animaatiossa näkyy.

VEX-koodi 123

VEXcode 123 on lohkopohjainen koodausalusta, jonka avulla sinä ja oppilaasi voitte ohjelmoida 123-robotin. Käytä sitä verkossa osoitteessa code123.vex.com tai lataa se osoitteesta code.vex.com.

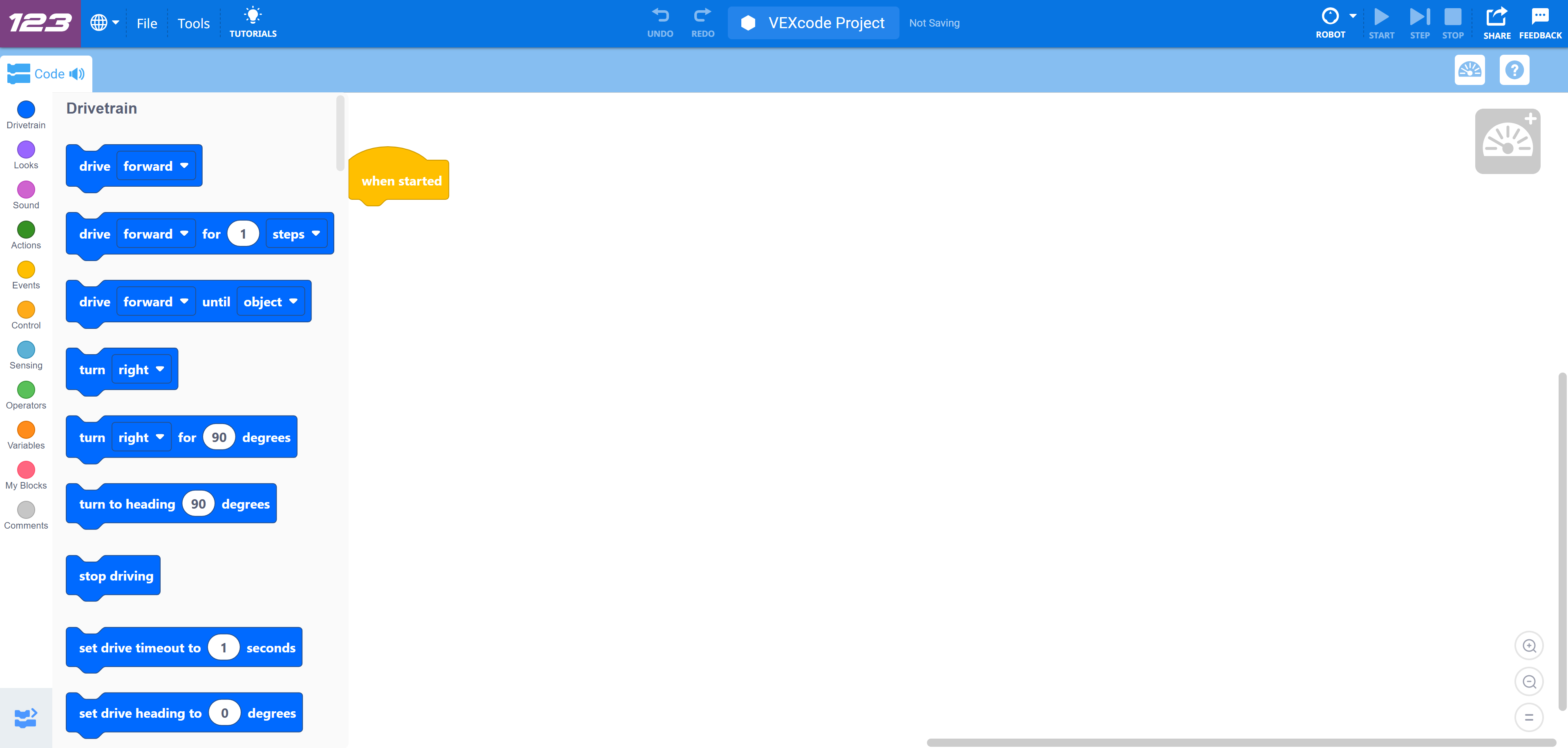

VEXcode 123 -työtila, jossa on keltainen aloituslohko koodausalueella ja luettelo sinisistä voimansiirron lohkoista vasemmalla, mukaan lukien vaihtoehdot ajaa eteenpäin, kääntyä oikealle ja pysäyttää ajaminen. Ylävalikossa näkyy VEXcode Project ja koodin suorittamisen ja tallennuksen säätimet.

Lisätietoja VEXcode 123:n asentamisesta laitteellesi täältä.

123 Robot Art Ring

Kolme esimerkkitaiderengasta 123 Robotissa, yksi hirviöstä, yksi flamingosta ja yksi purjeveneestä.

Art Ring on lisälaite, jonka avulla sinä ja opiskelijasi voit lisätä luovia elementtejä 123-robottiin.

Lisätietoja Art Ringin käytöstä saat täältä.

Lisäresurssit

Lisätietoja VEX 123:n käytöstä luokkahuoneessa täältä.

Jos haluat oppia käyttämään VEX Classroom App -sovellusta useiden 123 robotin hallintaan kerralla, tänne.
